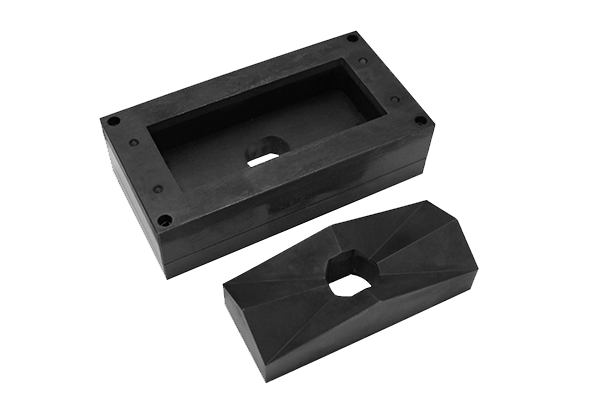

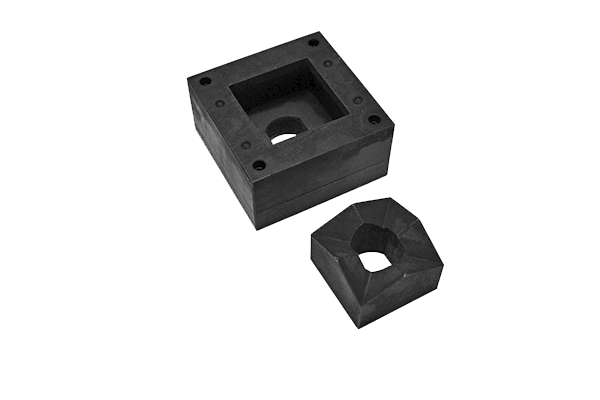

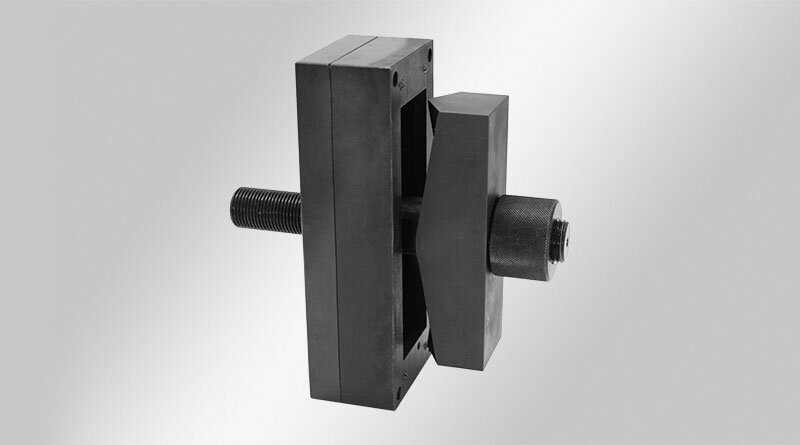

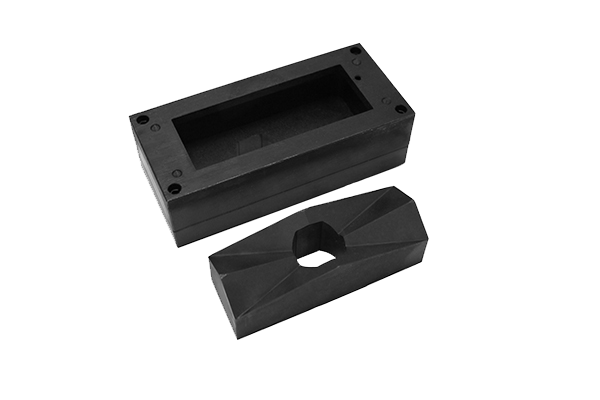

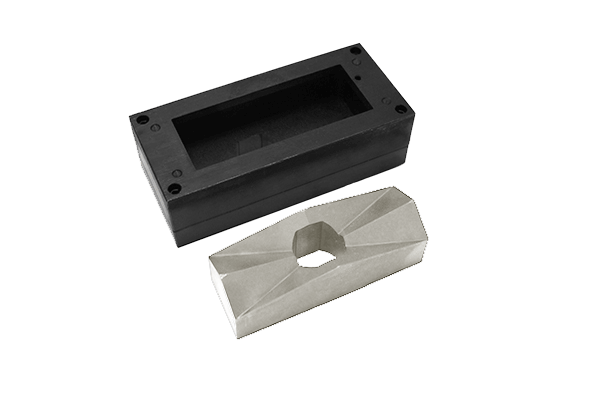

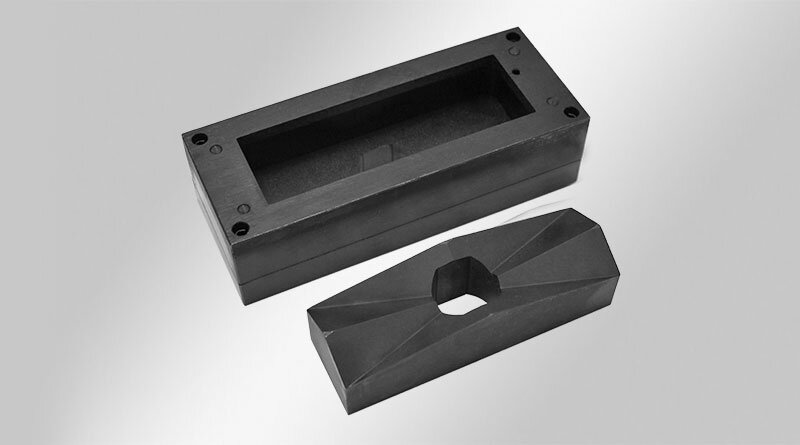

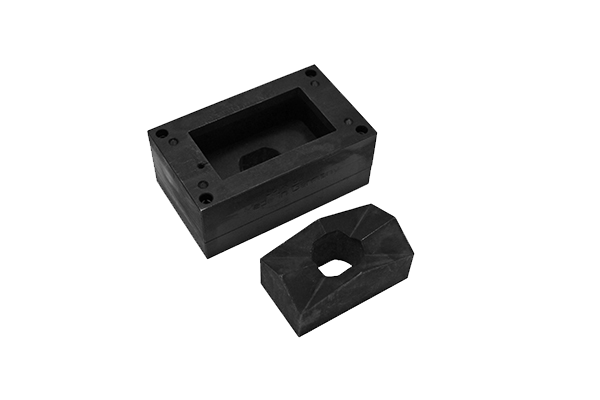

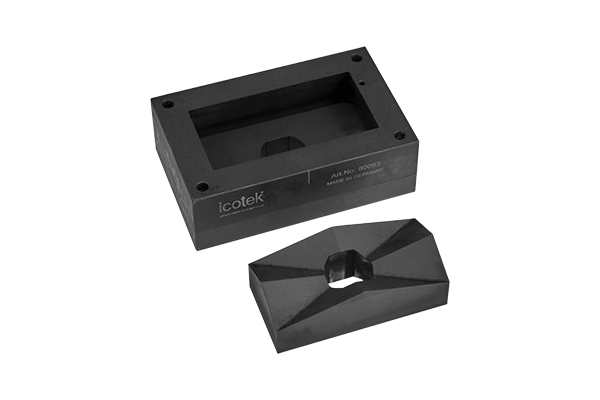

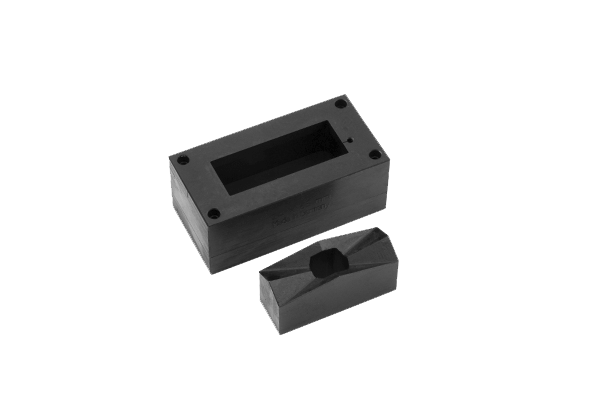

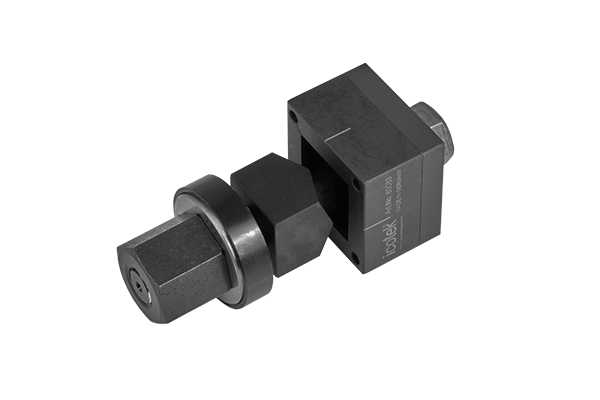

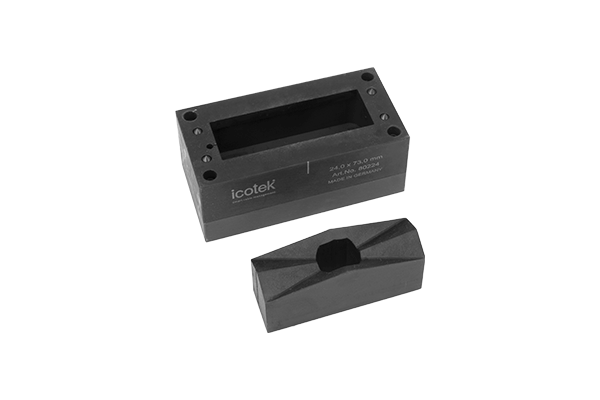

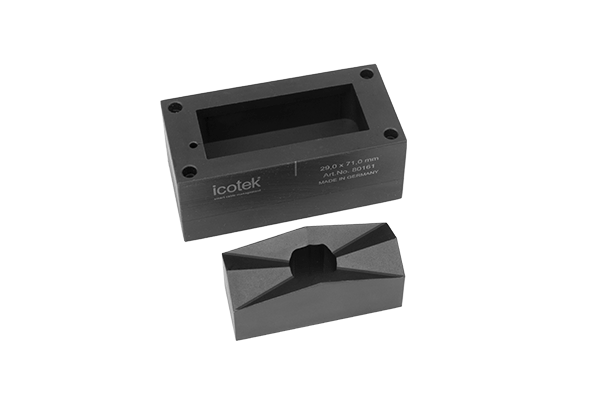

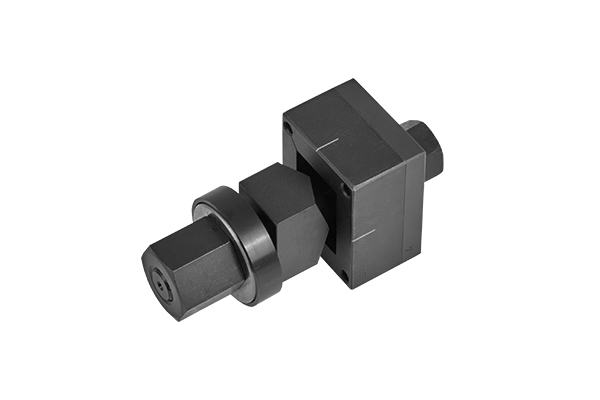

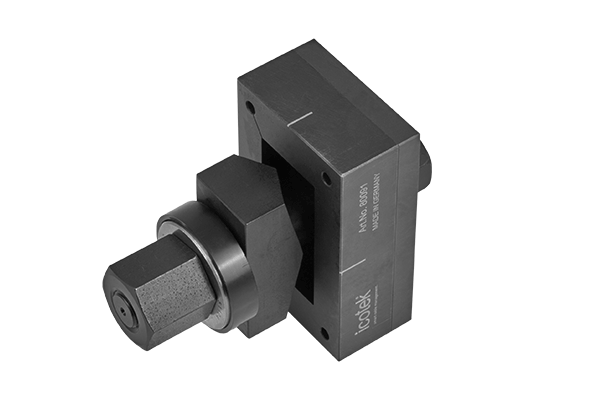

Obdélníkové a čtvercové razníky umožňují prostřihovat nerezovou ocel V2A, měkkou ocel, hliník i plast o maximální tloušťce 2 mm. Dostupné jsou ve velikostech odpovídajících 10-, 16- a 24-pinovým průmyslovým konektorům i množství jiných výřezů. Jsou vhodné pro průchodkové systémy icotek. Součástí protikusu jsou i důlčíky zjednodušující přesné vrtání děr pro montážní šrouby.
Razníky jsou určené pouze pro hydraulické prostřihovací nástroje.

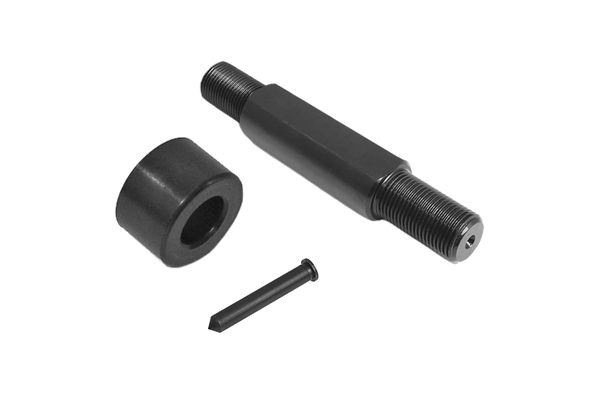

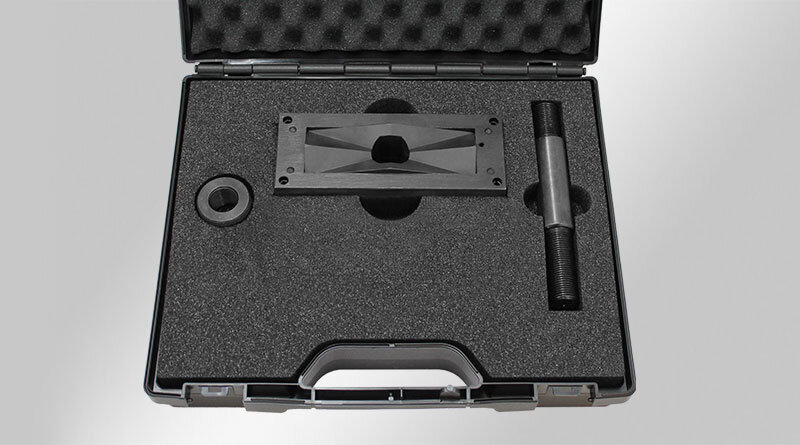

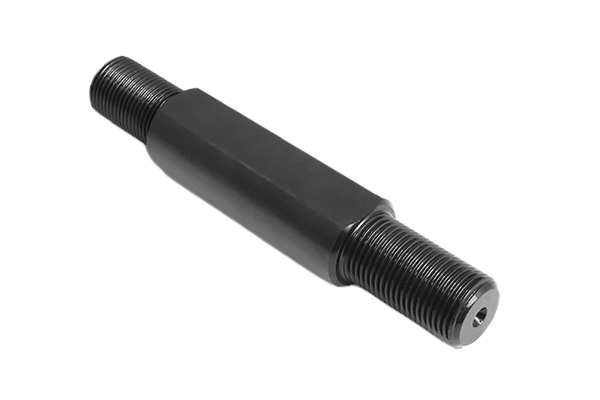

Rozsah dodávky: Razník, protikus, osa a plastový kufr
| Materiál | Ocel, kalená a leštěná |
| Obj.č. | 80053 |
| EAN | 4251269316289 |
| Bal. | 1 |
| Vhodné pro: | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| Se středovým razidlem (počet) | 4 |
| Velikost výřezu | 112 × 36 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80153 |
| EAN | 4251269316456 |
| Bal. | 1 |
| Vhodné pro: | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| Se středovým razidlem (počet) | 4 |
| Velikost výřezu | 112 × 36 mm |
| Závit UNF | 19 mm |

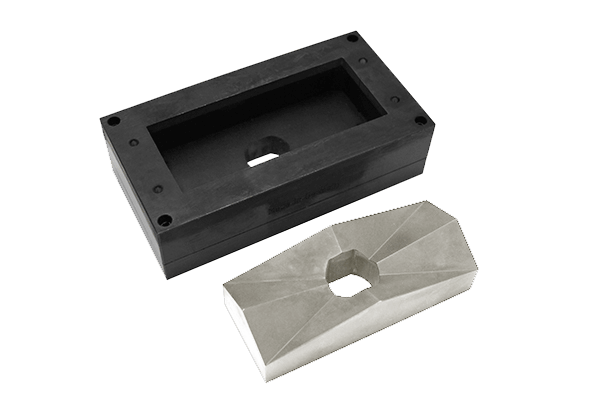

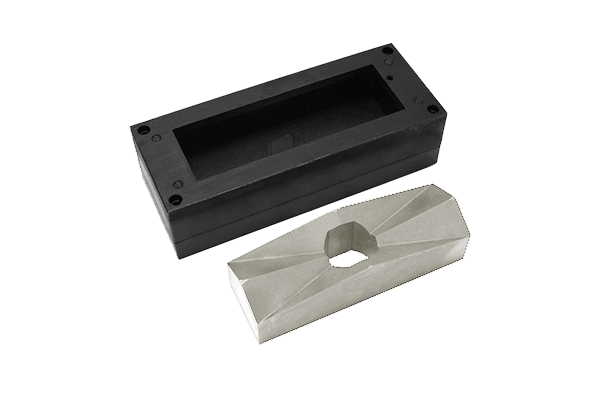

| Prostřihovaný materiál | Nerezová ocel (V2A) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80054 |
| EAN | 4251269316296 |
| Bal. | 1 |
| Vhodné pro: | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24 |
| Se středovým razidlem (počet) | 4 |
| Velikost výřezu | 112 × 46 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80154 |
| EAN | 4251269316463 |
| Bal. | 1 |
| Vhodné pro: | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24 |
| Se středovým razidlem (počet) | 4 |
| Velikost výřezu | 112 × 46 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Nerezová ocel (V2A) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80052 |
| EAN | 4251269316272 |
| Bal. | 1 |
| Vhodné pro: | KEL-ER 16, KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16, KEL-DP 16 |
| Se středovým razidlem (počet) | 4 |
| Velikost výřezu | 86 × 36 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80152 |
| EAN | 4251269316449 |
| Bal. | 1 |
| Vhodné pro: | KEL-ER 16, KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16, KEL-DP 16 |
| Se středovým razidlem (počet) | 4 |
| Velikost výřezu | 86 × 36 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Nerezová ocel (V2A) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80051 |
| EAN | 4251269316265 |
| Bal. | 1 |
| Vhodné pro: | KEL-ER 10, KEL 10, KEL-U 10, KEL-FA 10, KEL-QUICK 10, KEL-QTA 10, KEL-BES 10, KEL-BES-S 10, KEL-DPZ 10, KEL-DP 10 |
| Se středovým razidlem (počet) | 4 |
| Velikost výřezu | 65 × 36 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Stahl (St), Plast |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80151 |
| EAN | 4251269316432 |
| Bal. | 1 |
| Vhodné pro: | KEL-ER 10, KEL 10, KEL-U 10, KEL-FA 10, KEL-QUICK 10, KEL-QTA 10, KEL-BES 10, KEL-BES-S 10, KEL-DPZ 10, KEL-DP 10 |
| Se středovým razidlem (počet) | 4 |
| Velikost výřezu | 65 × 36 mm |
| Závit UNF | 19 mm |

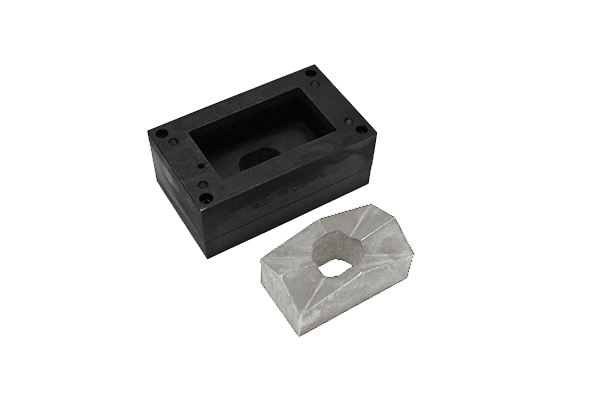

| Prostřihovaný materiál | Nerezová ocel (V2A) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80062 |
| EAN | 4251269319013 |
| Bal. | 1 |
| Vhodné pro: | KEL-DPZ 6, KEL-DP 6 |
| Se středovým razidlem (počet) | 4 |
| Velikost výřezu | 52 × 36 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80149 |
| EAN | 4251269321542 |
| Bal. | 1 |
| Vhodné pro: | KEL-DPZ 6, KEL-DP 6 |
| Se středovým razidlem (počet) | - |
| Velikost výřezu | 52 × 36 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Nerezová ocel (V2A) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80049 |
| EAN | 4251269331831 |
| Bal. | 1 |
| Vhodné pro: | KEL-ER-B, KEL-B, KEL-U-B, KEL-FG-B, KEL-FG-ER-B, KEL-QUICK-B, KEL-QTA-B, KEL-DPZ-B |
| Se středovým razidlem (počet) | 4 |
| Velikost výřezu | 46 × 46 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80050 |
| EAN | 4251269316258 |
| Bal. | 1 |
| Vhodné pro: | KEL-ER-B, KEL-B, KEL-U-B, KEL-FG-B, KEL-FG-ER-B, KEL-QUICK-B, KEL-QTA-B, KEL-DPZ-B |
| Se středovým razidlem (počet) | - |
| Velikost výřezu | 46 × 46 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80150 |
| EAN | 4251269316425 |
| Bal. | 1 |
| Vhodné pro: | KEL-ER-B, KEL-B, KEL-U-B, KEL-FG-B, KEL-FG-ER-B, KEL-QUICK-B, KEL-QTA-B, KEL-DPZ-B |
| Se středovým razidlem (počet) | - |
| Velikost výřezu | 46 × 46 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Nerezová ocel (V2A) |
| Max. tloušťka plechu | 2 mm |

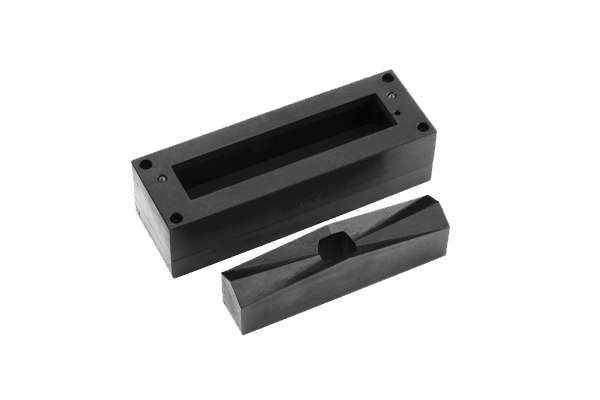

| Obj.č. | 80058 |
| EAN | 4251269316333 |
| Bal. | 1 |
| Vhodné pro: | KEL-ER-E5, KEL-E5, KEL-FG-E5, KEL-FG-ER-E5, KEL-QUICK-E5, KEL-FL 4 |
| Se středovým razidlem (počet) | 2 |
| Velikost výřezu | 112 × 24 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |

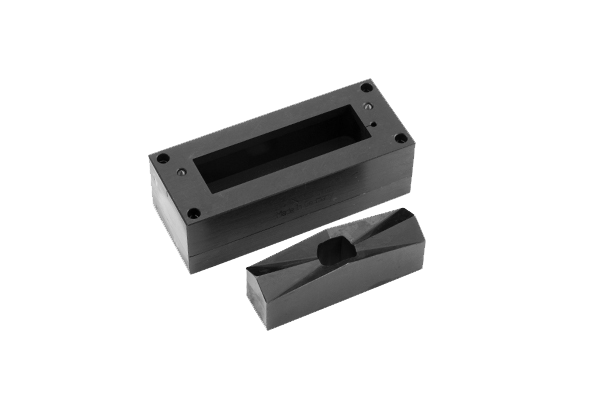

| Obj.č. | 80057 |
| EAN | 4251269316326 |
| Bal. | 1 |
| Vhodné pro: | KEL-ER-E4, KEL-E4, KEL-QUICK-E4, KEL-FL 3 |
| Se středovým razidlem (počet) | 2 |
| Velikost výřezu | 86 × 24 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80056 |
| EAN | 4251269316319 |
| Bal. | 1 |
| Vhodné pro: | KEL-ER-E3, KEL-E3, KEL-FG-E3, KEL-FG-ER-E3, KEL-QUICK-E3, KEL-FL 2 |
| Se středovým razidlem (počet) | 2 |
| Velikost výřezu | 65 × 24 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80055 |
| EAN | 4251269316302 |
| Bal. | 1 |

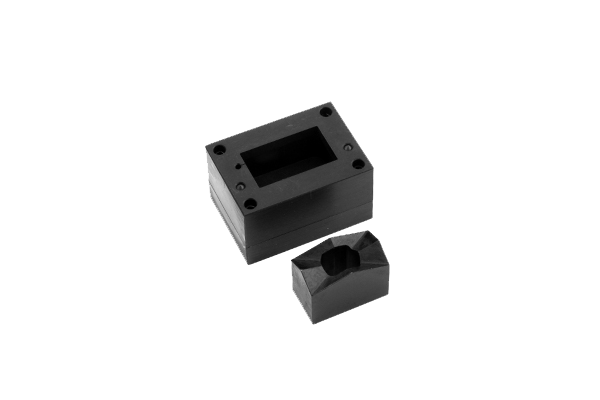

| Vhodné pro: | KEL-ER-E2, KEL-E2, KEL-FG-E2, KEL-FG-ER-E2, KEL-QUICK-E2, KEL-FL 1 |
| Se středovým razidlem (počet) | 2 |
| Velikost výřezu | 43 × 24 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80075 |
| EAN | 4251269332517 |
| Bal. | 1 |
| Vhodné pro: | KEL-E1 |
| Se středovým razidlem (počet) | 2 |
| Velikost výřezu | 21 × 27 mm |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80061 |
| EAN | 4251269318757 |
| Bal. | 1 |
| Vhodné pro: | KEL 24-E |
| Se středovým razidlem (počet) | - |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80063 |
| EAN | 4251269322709 |
| Bal. | 1 |
| Se středovým razidlem (počet) | - |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80064 |
| Bal. | 1 |
| Se středovým razidlem (počet) | - |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80060 |
| EAN | 4251269318252 |
| Bal. | 1 |
| Se středovým razidlem (počet) | - |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |
| Obj.č. | 80059 |
| EAN | 4251269319174 |
| Bal. | 1 |
| Se středovým razidlem (počet) | - |
| Závit UNF | 19 mm |
| Prostřihovaný materiál | Plast, Stahl (St) |
| Max. tloušťka plechu | 2 mm |
Přesvědčte se sami o jednoduché a časově úsporné montáž našich výrobků.
Podívejte se na montážní video!
Prostřihovací nástroj prostřihuje nerezovou ocel, měkkou ocel, hliník i plast. Vhodné pro kulaté i obdílníkové razníky. K dispozici také s metrickými razníky M16 - M32 nebo M16 - M63.
Dělené průchodkové rámečky na bázi KT vložek pro montáž bez použití nářadí.
Dělené průchodkové rámečky (na bázi KT vložek) odpovídají normovaným rozměrům průmyslových konektorů. K dispozici jako jednořadé nebo dvouřadé verze.
Dělené průchodkové rámečky (na bázi KT vložek) odpovídají normovaným rozměrům průmyslových konektorů. K dispozici jako jednořadé nebo dvouřadé verze.
Dělené průchodkové rámečky (na bázi KT vložek) s rozšířením odpovídají normovaným rozměrům průmyslových konektorů. K dispozici jako jednořadé, dvouřadé nebo víceřadé verze.
Přírubové rámečky (na bázi KT vložek) pro zavedení, utěsnění a odlehčení v tahu kabelů a hadic v úhlu 90° k rozváděči. K dispozici jako jednořadé nebo dvouřadé verze.
Přírubové rámečky (na bázi KT vložek) pro zavedení, utěsnění a odlehčení v tahu kabelů a hadic v úhlu 90° k rozváděči. K dispozici jako jednořadé nebo dvouřadé verze.
Dělené průchodkové rámečky (na bázi KT / FT vložek) pro ploché kabely a konfekcionované kulaté kabely.
Dělené průchodkové rámečky na bázi QT vložek pro montáž bez použití nářadí. K dispozici jako jednořadé nebo dvouřadé verze.

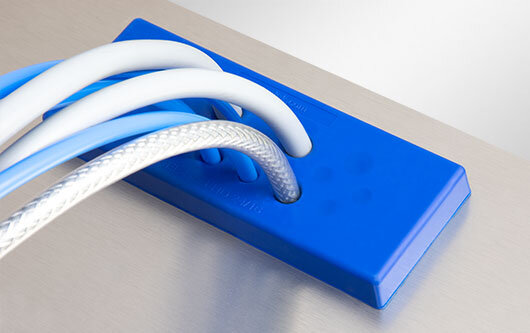

Průchodková deska s vysokým odlehčením tahu a stupňěm krytí až do IP68 / UL Type 4X*.
Průchodková deska s vysokým odlehčením tahu a stupňěm krytí až do IP66/IP68.

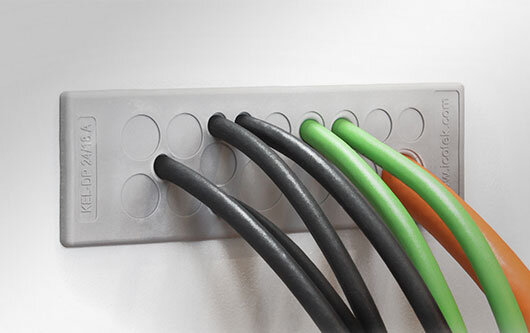

Průchodkové desky s vysokou hustotou montáže a stupňěm krytí až do IP66 / UL Type 12. Dostupné v několika rozměrech.
