Modulární stohovatelná kabelová svorka MSMC slouží ke snadnému, rychlému a bezpečnému upevnění kabelů, trubek a hadic. Variabilní rozsah upnutí je až 16 mm.

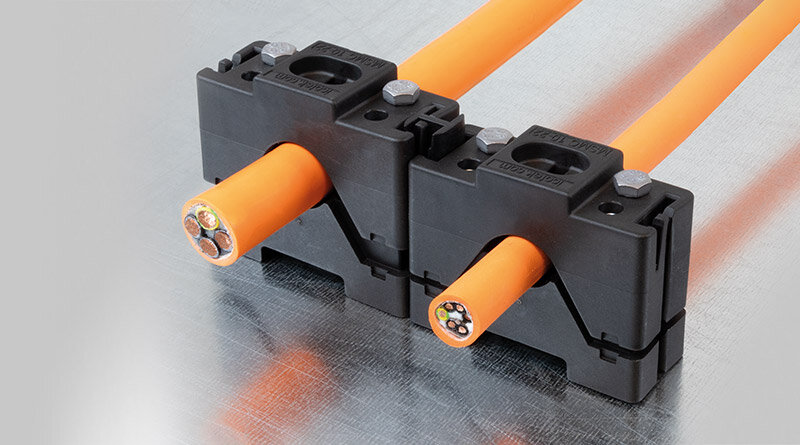

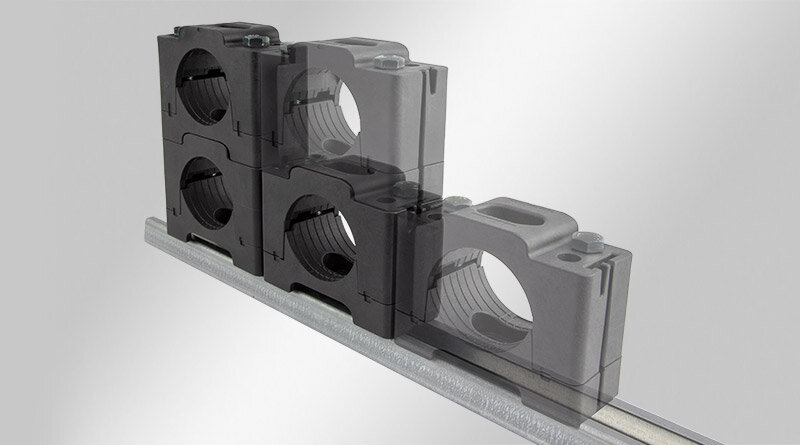

Velkou výhodou této kabelové svorky je, že ji lze snadno rozšířit stohováním nebo seřazením. Pomocí konektoru CMC30 lze vzájemně spojovat různé upínací oblasti. MSMC nabízí velmi vysokou úroveň ochrany proti korozi díky výběru materiálů kabelové svorky a šroubů.

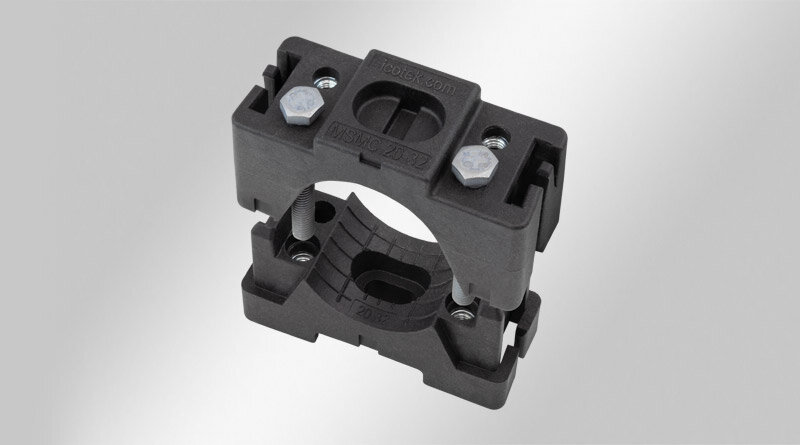

Kabelová svorka se skládá z horního a spodního dílu a šroubů se šestihrannou hlavou. Konektor se používá pro snadné horizontální spojení několika kabelových svorek. Podélné a příčné rýhování nosné plochy slouží k zachycení torzních a tahových sil. Středový montážní bod (štěrbinový otvor) nabízí vysoký stupeň flexibility na mnoha površích.
Pro ještě větší stabilitu a odolnost proti kroucení lze k upevnění použít dva dlouhé šrouby. Tím je také zajištěno dosažení hodnot zkratové pevnosti specifikovaných pro MSMC 30-46 a MSMC 44-55 dle IEC 61914.
Test Report IEC 61914
VDE Test Report 313501-TL6-1
VDE Test Report 317845-TL6-1
(Teplota dle EN 61914: -15 C° až 85 C°)
Kabelové svorky jsou k dispozici jako sada A pro seřazení a stohování nebo jako sada B pro seřazení. Sada B obsahuje kabelovou svorku (horní a spodní díl), spojku a dva krátké šrouby se šestihrannou hlavou. Sada A navíc obsahuje dva dlouhé šrouby se šestihrannou hlavou.

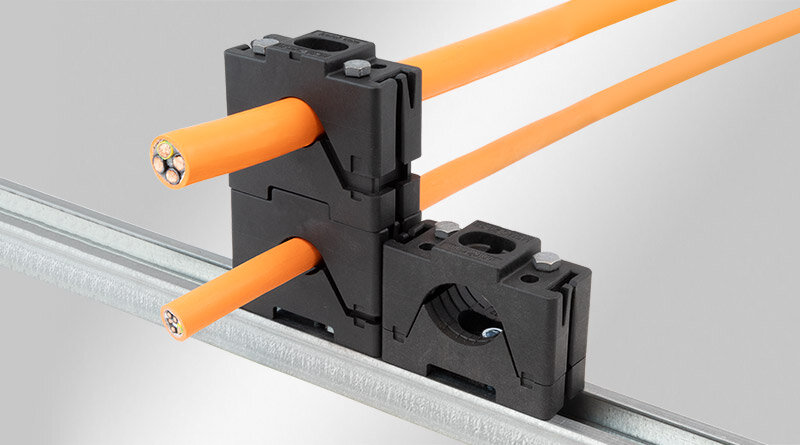

Kabelovou svorku lze kombinovat s posuvnou maticí pro volitelnou montáž na 35 mm / 40 mm C-lištu.
V kombinaci s praktickými elastomerovými vložkami nabízejí kabelové svorky MSMC rozšířené a optimalizované možnosti použití. Elastomerové vložky se velmi snadno instalují; umisťují se přímo na horní a spodní část MSMC. Upozornění: Použití vložky mění upínací rozsah kabelové svorky!
MBR/MW upevňovací konzole: Robustní systém pro odlehčení v tahu kabelů v rozváděči, sestávající ze čtyř upevňovacích konzolí a montážní konzole. Upevňovací konzole jsou k dispozici pro všechny velikosti kabelových svorek MSMC. Montážní konzole je určena pro MSMC 30-46 a 44-55 a montuje se na dno rozváděče. V kombinaci s pyramidovou průchodkou KEL-DPF 50 lze po zavedení skrz dno rozváděče spolehlivě upevnit a odlehčit v tahu i velké a těžké kabely.
| Třída hořlavosti | UL94-V0, samozhášivý |
| Teplota | -40 C° až 140 C° |
| Materiál | Zásuvného rámu: Polyamid Upevnění pomocí šroubů: Steel, zinc/nickel passivated (ISO 4017) |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Vlastnosti | odolnost proti vibracím, bez silikonu, bez halogenu, UV stabilní |

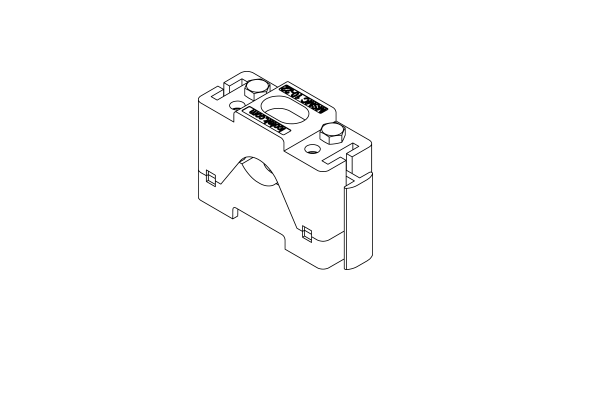

| Obj.č. | 32400 |
| EAN | 4251269335860 |
| Bal. | 5 |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Max. průměr kabelu | 22 mm |
| Délka | 64 mm |
| Šířka | 26 mm |
| Výška | 47 mm |
| Počet otvorů | 1 |
| Průměr otvorů pro šrouby | 5,2 mm |
| Stohovatelné | Ano |
| Pro průměry kabelů | 1 x 10 - 22 mm |
| Obj.č. | 32401 |
| EAN | 4251269335877 |
| Bal. | 5 |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Max. průměr kabelu | 22 mm |
| Délka | 64 mm |
| Šířka | 26 mm |
| Výška | 47 mm |
| Počet otvorů | 1 |
| Průměr otvorů pro šrouby | 5,2 mm |
| Stohovatelné | Ne |
| Pro průměry kabelů | 1 x 10 - 22 mm |
| Obj.č. | 32410 |
| EAN | 4251269335884 |
| Bal. | 5 |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Max. průměr kabelu | 32 mm |
| Délka | 64 mm |
| Šířka | 26 mm |
| Výška | 47 mm |
| Počet otvorů | 1 |
| Průměr otvorů pro šrouby | 5,2 mm |
| Stohovatelné | Ano |
| Pro průměry kabelů | 1 x 20 - 32 mm |

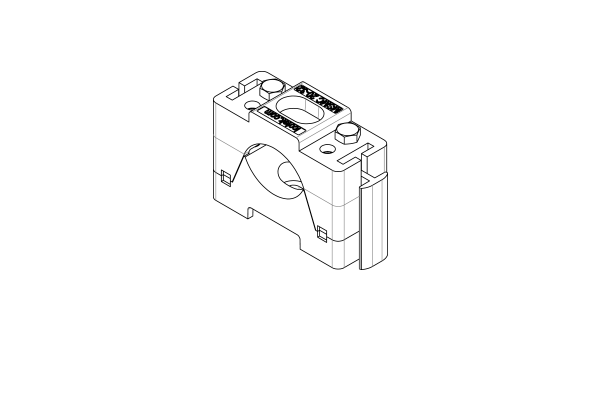

| Obj.č. | 32411 |
| EAN | 4251269335891 |
| Bal. | 5 |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Max. průměr kabelu | 32 mm |
| Délka | 64 mm |
| Šířka | 26 mm |
| Výška | 47 mm |
| Počet otvorů | 1 |
| Průměr otvorů pro šrouby | 5,2 mm |
| Stohovatelné | Ne |
| Pro průměry kabelů | 1 x 20 - 32 mm |

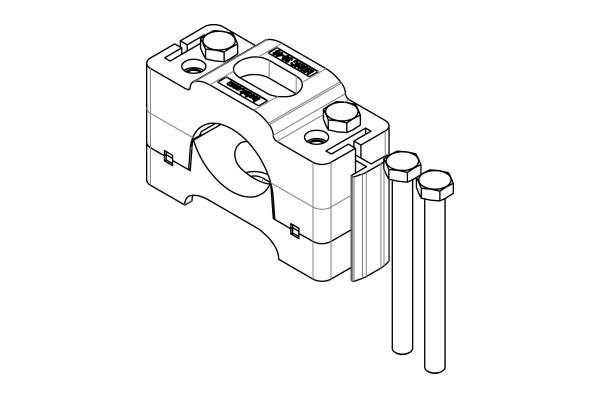

| Obj.č. | 32420 |
| EAN | 4251269334665 |
| Bal. | 5 |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Max. průměr kabelu | 46 mm |
| Délka | 100 mm |
| Šířka | 40 mm |
| Výška | 64,5 mm |
| Počet otvorů | 1 |
| Průměr otvorů pro šrouby | 8,2 mm |
| Stohovatelné | Ano |
| Špičkový zkratový proud | 78.5 kA |
| Dynamická zkratová odolnost | 8.200 N |
| Pro průměry kabelů | 1 x 30 - 46 mm |

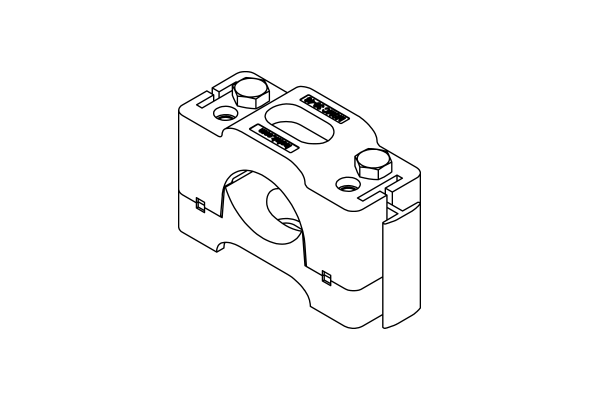

| Obj.č. | 32421 |
| EAN | 4251269334672 |
| Bal. | 5 |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Max. průměr kabelu | 46 mm |
| Délka | 100 mm |
| Šířka | 40 mm |
| Výška | 64,5 mm |
| Počet otvorů | 1 |
| Průměr otvorů pro šrouby | 8,2 mm |
| Stohovatelné | Ne |
| Špičkový zkratový proud | 78.5 kA |
| Dynamická zkratová odolnost | 8.200 N |
| Pro průměry kabelů | 1 x 30 - 46 mm |
| Obj.č. | 32430 |
| EAN | 4251269334689 |
| Bal. | 5 |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Max. průměr kabelu | 55 mm |
| Délka | 100 mm |
| Šířka | 40 mm |
| Výška | 72,5 mm |
| Počet otvorů | 1 |
| Průměr otvorů pro šrouby | 8,2 mm |
| Stohovatelné | Ano |
| Špičkový zkratový proud | 78.5 kA |
| Dynamická zkratová odolnost | 8.200 N |
| Pro průměry kabelů | 1 x 44 - 55 mm |

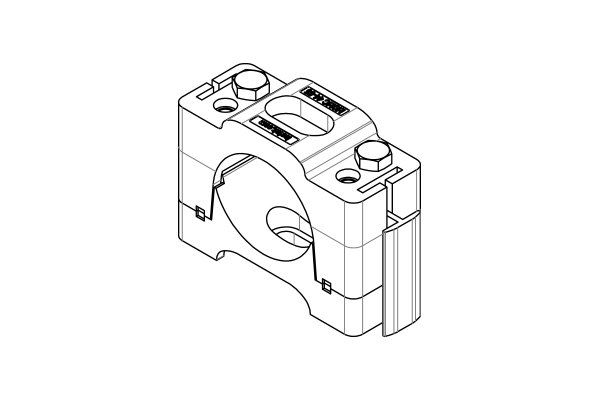

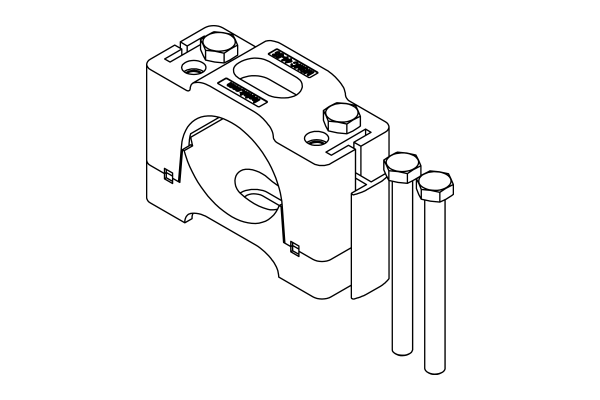

| Obj.č. | 32431 |
| EAN | 4251269334696 |
| Bal. | 5 |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Max. průměr kabelu | 55 mm |
| Délka | 100 mm |
| Šířka | 40 mm |
| Výška | 72,5 mm |
| Počet otvorů | 1 |
| Průměr otvorů pro šrouby | 8,2 mm |
| Stohovatelné | Ne |
| Špičkový zkratový proud | 78.5 kA |
| Dynamická zkratová odolnost | 8.200 N |
| Pro průměry kabelů | 1 x 44 - 55 mm |

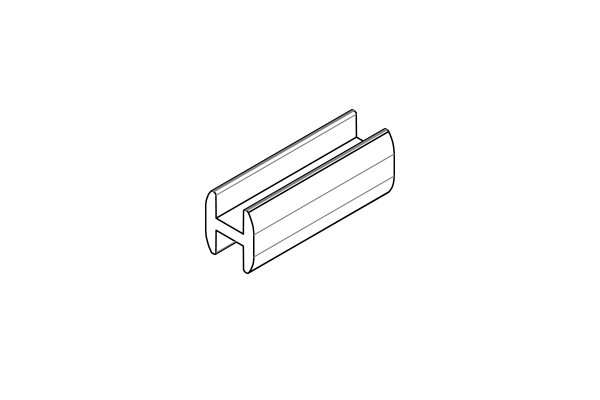

| Obj.č. | 32598 |
| EAN | 4251269335914 |
| Bal. | 10 |
| Typ montáže | Nacvakávání |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Vhodné pro | MSMC 10-22 / MSMC 20-32 |
| Délka | 12 mm |
| Šířka | 13,4 mm |
| Výška | 35 mm |

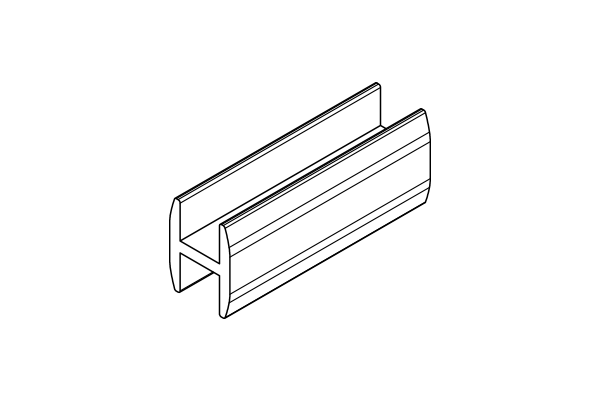

| Obj.č. | 32599 |
| EAN | 4251269334702 |
| Bal. | 10 |
| Typ montáže | Nacvakávání |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Vhodné pro | MSMC 30-46 / MSMC 44-55 |
| Délka | 15 mm |
| Šířka | 20 mm |
| Výška | 50 mm |

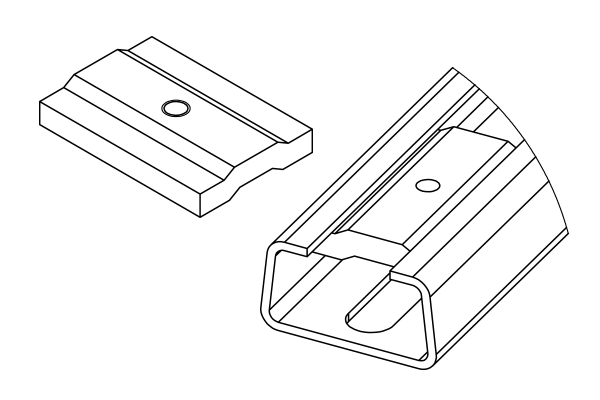

| Obj.č. | 32596 |
| EAN | 4251269335907 |
| Bal. | 5 |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Vhodné pro | MSMC 10-22 / MSMC 20-32 |
| Délka | 40 mm |
| Šířka | 25 mm |
| Výška | 5 mm |
| Počet otvorů | 1 |
| Závit | M5 × 0,8 |

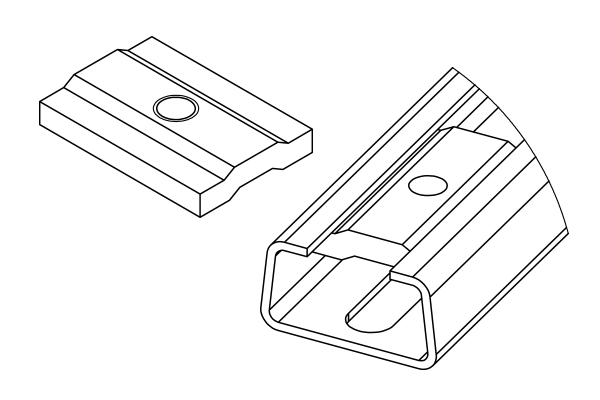

| Obj.č. | 32597 |
| EAN | 4251269335921 |
| Bal. | 5 |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Vhodné pro | MSMC 30-46 / MSMC 44-55 |
| Délka | 40 mm |
| Šířka | 25 mm |
| Výška | 5 mm |
| Počet otvorů | 1 |
| Závit | M8 × 1,25 |
| Obj.č. | 32590 |
| Bal. | 10 |
| Typ montáže | Nacvakávání |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Vhodné pro | MSMC 10-22 |
| Pro průměry kabelů | 1 x 6 - 18 mm |
| Obj.č. | 32591 |
| Bal. | 10 |
| Typ montáže | Nacvakávání |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Vhodné pro | MSMC 20-32 |
| Pro průměry kabelů | 1 x 16 - 28 mm |
| Obj.č. | 32592 |
| Bal. | 10 |
| Typ montáže | Nacvakávání |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Vhodné pro | MSMC 30-46 |
| Pro průměry kabelů | 1 x 26 - 42 mm |
| Obj.č. | 32593 |
| Bal. | 10 |
| Typ montáže | Nacvakávání |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Vhodné pro | MSMC 44-55 |
| Pro průměry kabelů | 1 x 40 - 51 mm |
| Obj.č. | 32120 |
| EAN | 4251269338847 |
| Bal. | 5 |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Vhodné pro | MSMC 10-22 / MSMC 20-32 |
| Délka | 26 mm |
| Šířka B1 | 109 mm |
| Šířka B2 | 92 mm |
| Výška | 50 mm |
| Počet otvorů | 2 |
| Průměr otvorů pro šrouby | 6,5 mm |
| Závit | 3 × M5 |
| Obj.č. | 32121 |
| EAN | 4251269338854 |
| Bal. | 5 |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Vhodné pro | MSMC 10-22 / MSMC 20-32 |
| Délka | 26 mm |
| Šířka B1 | 109 mm |
| Šířka B2 | 92 mm |
| Výška | 80 mm |
| Počet otvorů | 2 |
| Průměr otvorů pro šrouby | 6,5 |
| Závit | 3 × M5 |
| Obj.č. | 32122 |
| EAN | 4251269338861 |
| Bal. | 5 |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Vhodné pro | MSMC 30-46 / MSMC 44-55 |
| Délka | 40 mm |
| Šířka B1 | 154 mm |
| Šířka B2 | 134 mm |
| Výška | 50 mm |
| Počet otvorů | 2 |
| Průměr otvorů pro šrouby | 6,5 mm |
| Závit | 3 × M8 |
| Obj.č. | 32123 |
| EAN | 4251269338878 |
| Bal. | 5 |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Vhodné pro | MSMC 30-46 / MSMC 44-55 |
| Délka | 40 mm |
| Šířka B1 | 154 mm |
| Šířka B2 | 134 mm |
| Výška | 80 mm |
| Počet otvorů | 2 |
| Průměr otvorů pro šrouby | 6,5 mm |
| Závit | 3 × M8 |
| Obj.č. | 32124 |
| EAN | 4251269338885 |
| Bal. | 5 |
| Typ montáže | Upevnění pomocí šroubů |
| Místo montáže | Plechy, DIN lišta tvaru C, univerzální |
| Vhodné pro | MSMC 30-46 / MSMC 44-55 |
| Délka | 43 mm |
| Šířka B1 | 100 mm |
| Šířka B2 | 85 mm |
| Výška | 110 mm |
| Vnitřní průměr | 65,5 mm |
| Počet otvorů | 2 |
| Průměr otvorů pro šrouby | 7 mm |
| Závit | 3 × M8 |
Přesvědčte se sami o jednoduché a časově úsporné montáž našich výrobků.
Podívejte se na montážní video!
Dělené průchodkové rámečky pro napájecí kabely umožňují zavádění kabelů až do průměru 65 mm.
Velké průchodkové vložky umožňují zavádět kabely o průměru až 65 mm. Vložky jsou určené pro řadu KEL-JUMBO.
Dělené průchodkové rámečky (na bázi KT vložek) umožňují zavádění kabelů a hadic až do průměru 75 mm.
Velké flexibilní průchodkové vložky byly vyvinuty pro silné kabely s vnějším průměrem až 75 mm. Vložky jsou určené pro řadu KEL 183.
Flexibilní kabelová průchodka pro jednotlivé kabely o průměru až 52 mm. Metrické závity M25-M63.
Flexibilní kabelová průchodka pro jednotlivé kabely o průměru až 36 mm. Pro zasunutí do výřezů od M12 do M50.
Flexibilní pyramidová průchodka pro průměr kabelu 3-70 mm. Metrické výřezy M25-M85.
Flexibilní pyramidová průchodka pro průměr kabelu 25-115 mm.
Flexibilní pyramidová průchodka IP54 / UL Type 12, pro průměr kabelu 27-68 mm.
Kabelové svorky se vyznačují vysokým rozsahem upnutí a velkou flexibilitou. Ideální pro odlehčení tahu na 30 mm C-liště.
Lišty pro odlehčení tahu a vedení kabelů. Montáž pomocí šroubů. Nalisovaná hliníková / mosazná pouzdra v odlehčovacích lištách brání samovolnému uvolňování šroubů při vibracích.
Lišty pro odlehčení tahu lze nainstalovat na 35 mm DIN lišty i na 30 mm C-lišty.
Lišty pro odlehčení tahu lze nainstalovat na 35 mm DIN lišty H.
EMC stínicí lišty pro odlehčení tahu. Různé typy montáže.
Držáky lze použít pro upevnění kabelových pásků na suchý zip KLKB, nebo KLB. K dispozici je mnoho provedení pro různé aplikace.
