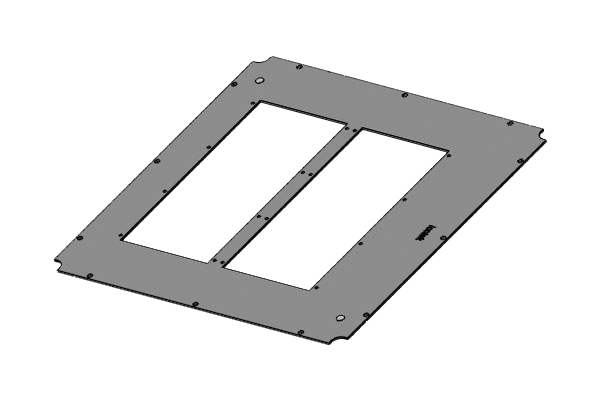

KDR-BMP-VX25 600|600
| Obj.č. | 43334 |
| EAN | 4251269321641 |
| Bal. | 1 |
| Délka | 487 mm |
| Šířka | 487 mm |
| Výška | 8,5 mm |
| Pro šířku rozváděče | 600 mm |
| Pro hloubku rozváděče | 600 mm |
| Pro počet vymezovacích plechů | 2 |
| Vhodné pro rámečky | Rittal VX25 |
-
Produkty
»
Příslušenství rozváděčů
»
KDR-BMP | Dna rozváděčů s výřezy pro vymezovací plechy
KDR-BMP | Dna rozváděčů s výřezy pro vymezovací plechy
pro rozvádeč Rittal TS 8 / IP54
Plechy KDR-BMP jsou určené pro dna rozváděčů Rittal VX25 / TS 8 a lze je použít místo standardních plechů.
Plechy se upevňují standardními klipy Rittal.
Na plechy KDR-BMP lze instalovat vymezovací plechy MP0-MP11 s výřezy pro průchodky, do kterých se zavádějí kabely.
Poznámka VX25: Příčná výztuha může být z rozváděčů Rittal odstraněna.
Poznámka TS 8: Plechy se upevňují standardními klipy Rittal.
Specifikace
| Stupeň krytí IP (EN 60529) | IP54 |
| Materiál | Pozinkovaná ocel |
Výhody
- Jednoduchá montáž a demontáž
- Odpadá opracování plechu
Typy a velikosti výrobků
KDR-BMP-VX25 800|600
| Obj.č. | 43340 |
| EAN | 4251269321658 |
| Bal. | 1 |
| Délka | 687 mm |
| Šířka | 487 mm |
| Výška | 8,5 mm |
| Pro šířku rozváděče | 800 mm |
| Pro hloubku rozváděče | 600 mm |
| Pro počet vymezovacích plechů | 3 |
| Vhodné pro rámečky | Rittal VX25 |
KDR-BMP-VX25 1000|600
| Obj.č. | 43346 |
| EAN | 4251269321665 |
| Bal. | 1 |
| Délka | 887 mm |
| Šířka | 487 mm |
| Výška | 8,5 mm |
| Pro šířku rozváděče | 1 000 mm |
| Pro hloubku rozváděče | 600 mm |
| Příčná výztuha | ne |
| Pro počet vymezovacích plechů | 4 |
| Vhodné pro rámečky | Rittal VX25 |
KDR-BMP-VX25 1200|600
| Obj.č. | 43352 |
| EAN | 4251269321672 |
| Bal. | 1 |
| Délka | 1 087 mm |
| Šířka | 487 mm |
| Výška | 8,5 mm |
| Pro šířku rozváděče | 1 200 mm |
| Pro hloubku rozváděče | 600 mm |
| Příčná výztuha | ne |
| Pro počet vymezovacích plechů | 6 |
| Vhodné pro rámečky | Rittal VX25 |
KDR-BMP-TS8 600|400
| Obj.č. | 43300 |
| EAN | 4251269309663 |
| Bal. | 1 |
| Délka | 468 mm |
| Šířka | 262 mm |
| Výška | 12 mm |
| Pro šířku rozváděče | 600 mm |
| Pro hloubku rozváděče | 400 mm |
| Příčná výztuha | ne |
| Pro počet vymezovacích plechů | 1 |
| Vhodné pro rámečky | Rittal TS 8 |
KDR-BMP-TS8 600|500
| Obj.č. | 43302 |
| EAN | 4251269309670 |
| Bal. | 1 |
| Délka | 468 mm |
| Šířka | 362 mm |
| Výška | 12 mm |
| Pro šířku rozváděče | 600 mm |
| Pro hloubku rozváděče | 500 mm |
| Příčná výztuha | ne |
| Pro počet vymezovacích plechů | 2 |
| Vhodné pro rámečky | Rittal TS 8 |
KDR-BMP-TS8 600|600
| Obj.č. | 43304 |
| EAN | 4251269309687 |
| Bal. | 1 |
| Délka | 468 mm |
| Šířka | 462 mm |
| Výška | 12 mm |
| Pro šířku rozváděče | 600 mm |
| Pro hloubku rozváděče | 600 mm |
| Příčná výztuha | ne |
| Pro počet vymezovacích plechů | 2 |
| Vhodné pro rámečky | Rittal TS 8 |
KDR-BMP-TS8 800|400
| Obj.č. | 43306 |
| EAN | 4251269309694 |
| Bal. | 1 |
| Délka | 668 mm |
| Šířka | 262 mm |
| Výška | 12 mm |
| Pro šířku rozváděče | 800 mm |
| Pro hloubku rozváděče | 400 mm |
| Příčná výztuha | ne |
| Pro počet vymezovacích plechů | 1 |
| Vhodné pro rámečky | Rittal TS 8 |
KDR-BMP-TS8 800|500
| Obj.č. | 43308 |
| EAN | 4251269309700 |
| Bal. | 1 |
| Délka | 668 mm |
| Šířka | 362 mm |
| Výška | 12 mm |
| Pro šířku rozváděče | 800 mm |
| Pro hloubku rozváděče | 500 mm |
| Příčná výztuha | ne |
| Pro počet vymezovacích plechů | 3 |
| Vhodné pro rámečky | Rittal TS 8 |
KDR-BMP-TS8 800|600
| Obj.č. | 43310 |
| EAN | 4251269309717 |
| Bal. | 1 |
| Délka | 668 mm |
| Šířka | 462 mm |
| Výška | 12 mm |
| Pro šířku rozváděče | 800 mm |
| Pro hloubku rozváděče | 600 mm |
| Příčná výztuha | ne |
| Pro počet vymezovacích plechů | 3 |
| Vhodné pro rámečky | Rittal TS 8 |
KDR-BMP-TS8 1000|400
| Obj.č. | 43312 |
| EAN | 4251269309724 |
| Bal. | 1 |
| Délka | 427 mm |
| Šířka | 262 mm |
| Výška | 12 mm |
| Pro šířku rozváděče | 1 000 mm |
| Pro hloubku rozváděče | 400 mm |
| Příčná výztuha | ano |
| Pro počet vymezovacích plechů | 1 |
| Vhodné pro rámečky | Rittal TS 8 |
KDR-BMP-TS8 1000|500
| Obj.č. | 43314 |
| EAN | 4251269309731 |
| Bal. | 1 |
| Délka | 427 mm |
| Šířka | 362 mm |
| Výška | 12 mm |
| Pro šířku rozváděče | 1 000 mm |
| Pro hloubku rozváděče | 500 mm |
| Příčná výztuha | ano |
| Pro počet vymezovacích plechů | 2 |
| Vhodné pro rámečky | Rittal TS 8 |
KDR-BMP-TS8 1000|600
| Obj.č. | 43316 |
| EAN | 4251269309748 |
| Bal. | 1 |
| Délka | 427 mm |
| Šířka | 462 mm |
| Výška | 12 mm |
| Pro šířku rozváděče | 1 000 mm |
| Pro hloubku rozváděče | 600 mm |
| Příčná výztuha | ano |
| Pro počet vymezovacích plechů | 2 |
| Vhodné pro rámečky | Rittal TS 8 |
KDR-BMP-TS8 1200|400
| Obj.č. | 43318 |
| EAN | 4251269309755 |
| Bal. | 1 |
| Délka | 527 mm |
| Šířka | 262 mm |
| Výška | 12 mm |
| Pro šířku rozváděče | 1 200 mm |
| Pro hloubku rozváděče | 400 mm |
| Příčná výztuha | ano |
| Pro počet vymezovacích plechů | 1 |
| Vhodné pro rámečky | Rittal TS 8 |
KDR-BMP-TS8 1200|500
| Obj.č. | 43320 |
| EAN | 4251269309762 |
| Bal. | 1 |
| Délka | 527 mm |
| Šířka | 362 mm |
| Výška | 12 mm |
| Pro šířku rozváděče | 1 200 mm |
| Pro hloubku rozváděče | 500 mm |
| Příčná výztuha | ano |
| Pro počet vymezovacích plechů | 3 |
| Vhodné pro rámečky | Rittal TS 8 |
KDR-BMP-TS8 1200|600-r
| Obj.č. | 43324 |
| EAN | 4251269309786 |
| Bal. | 1 |
| Délka | 527 mm |
| Šířka | 462 mm |
| Výška | 12 mm |
| Pro šířku rozváděče | 1 200 mm |
| Pro hloubku rozváděče | 600 mm |
| Příčná výztuha | ano |
| Pro počet vymezovacích plechů | 3 |
| Vhodné pro rámečky | Rittal TS 8 |
KDR-BMP-TS8 1200|600-l
| Obj.č. | 43322 |
| EAN | 4251269309779 |
| Bal. | 1 |
| Délka | 527 mm |
| Šířka | 462 mm |
| Výška | 12 mm |
| Pro šířku rozváděče | 1 200 mm |
| Pro hloubku rozváděče | 600 mm |
| Příčná výztuha | ano |
| Pro počet vymezovacích plechů | 3 |
| Vhodné pro rámečky | Rittal TS 8 |
