ALU-LINE

Éclairage LED innovant pour les applications industrielles et informatiques

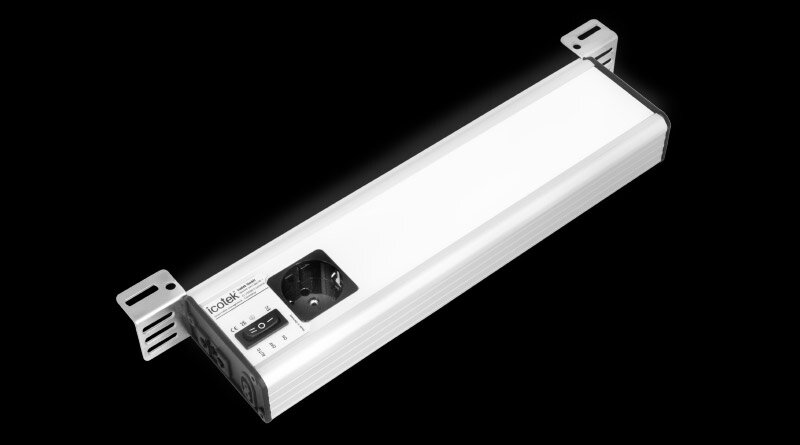

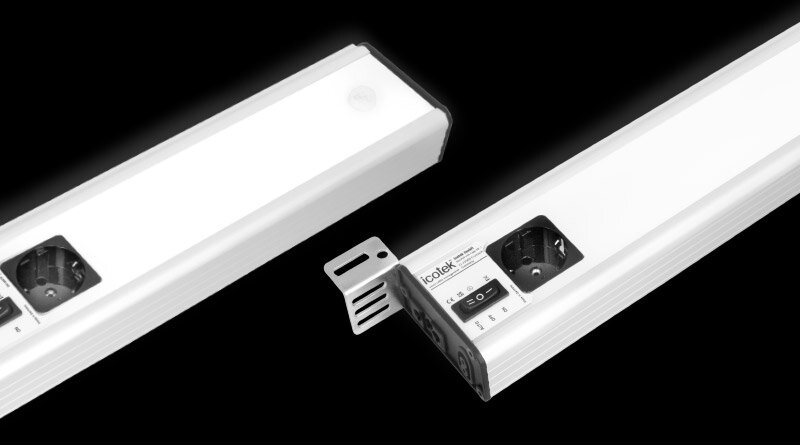

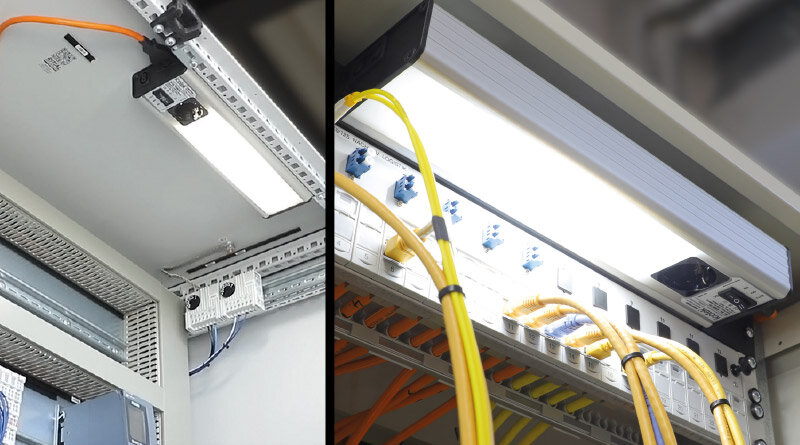

Les luminaires du système ALU-LINE fournissent un éclairage efficace dans les boîtiers pour les applications industrielles et informatiques. Le boîtier en aluminium les rend particulièrement stables et de grande qualité.

Le luminaire ALU-LINE offre également une prise intégrée disponible dans les versions EU, CH, BE, GB ou US.

La LED haute puissance éclaire avec 1350 lumens et fournit une lumière de zone homogène et équilibrée. Il est également possible de câbler plusieurs luminaires ensemble.

Télécharger le PDF

Spécifications

Protection IP (EN 60529)	IP20
Température	-20 C° à 50 C°
Matière	Boîtier: Aluminium, extrudé Couvercle de luminaire: Polycarbonate
Type de fixation	Visser

Avantages

Prise intégrée disponible en différentes versions : EU, CH, BE, GB, US
Boîtier en aluminium de haute qualité et stable

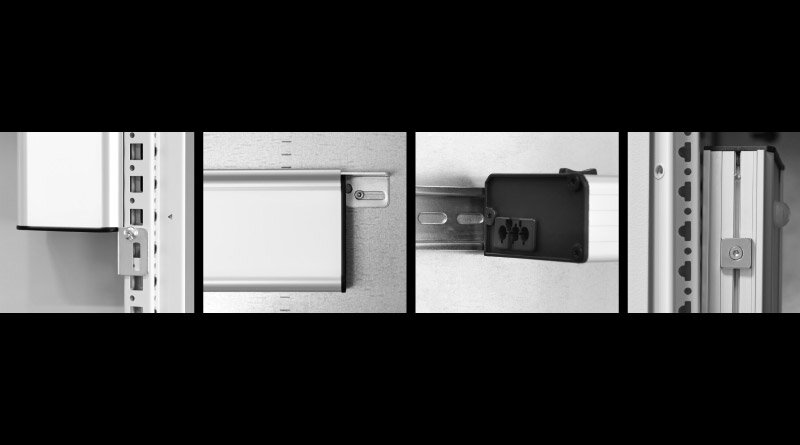

Différents types de montage : montage par vis et montage sur rail DIN 35 mm
Éclairage LED efficace avec 1350 lm

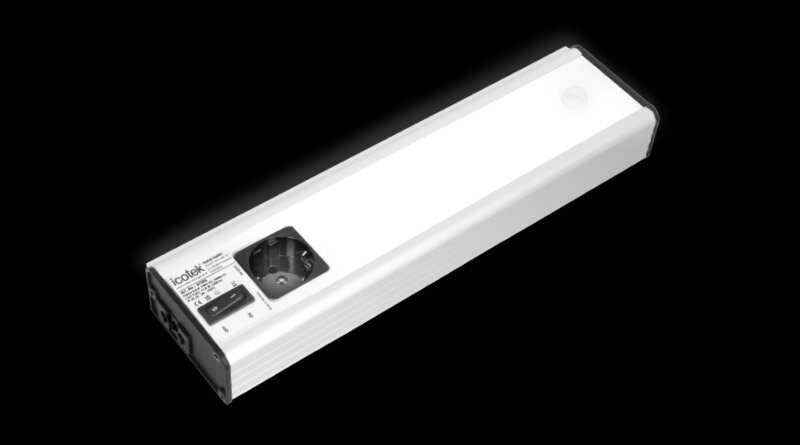

Disponible avec détecteur de mouvement
En option : interrupteur actionné par la porte
Possibilité de câblage traversant avec plusieurs luminaires

Types et tailles de produits

ALU-LINE B200

N° de cde	81310
Unité d'emballage	1
Type de fixation	Visser
Longueur	197,2 mm
Hauteur	48 mm
Largeur	112,6 mm
Possibilités de connexion	Alimentation, Câblage traversant
Puissance nominale	6 W
Tension nominale	100 – 240 V AC ±5%, 50 – 60 Hz
Courant nominal	0,06 A
Norme d'essai	EN 60598, EN 62471, EN 55015, EN 61000
Directives	2014/35/EU, 2014/30/EU
Durée de vie	50 000 h
Consommation kWh/1000 h	6
Température de couleur	5 600 K
Indice de rendu des couleurs IRC	>80
Flux lumineux	900 lm

disponible

Demander

Fiche techn.

ALU-LINE 350 | EU

N° de cde	81300
EAN	4251269332883
Unité d'emballage	1
Type de fixation	Visser
Certificat UL	-
Longueur	347,2 mm
Hauteur	48 mm
Largeur	112,6 mm
Version	Prise D/Schuko (Type F, CEE 7/3)
Possibilités de connexion	Interrupteur de porte, Câblage traversant, Alimentation
Puissance nominale	12 W
Tension nominale	230 V AC +/-5%, 50 – 60 Hz
Courant nominal	0,06 A
Norme d'essai	EN 60598, EN 62471, EN 55015, EN 61000
Directives	2014/35/EU, 2014/30/EU
Durée de vie	50 000 h
Classe d'efficacité énergétiqueclasse d'efficacité énergétique	F
Consommation kWh/1000 h	13
Température de couleur	5 600 K
Indice de rendu des couleurs IRC	>80
Flux lumineux	1 350 lm

disponible

Demander

Fiche techn.

ALU-LINE 350 | EU orange

N° de cde	81308
EAN	4251269335273
Unité d'emballage	1
Type de fixation	Visser
Certificat UL	-
Longueur	347,2 mm
Hauteur	48 mm
Largeur	112,6 mm
Version	Prise D/Schuko (Type F, CEE 7/3)
Possibilités de connexion	Interrupteur de porte, Câblage traversant, Alimentation
Puissance nominale	12 W
Tension nominale	230 V AC +/-5%, 50 – 60 Hz
Courant nominal	0,06 A
Norme d'essai	EN 60598, EN 62471, EN 55015, EN 61000
Directives	2014/35/EU, 2014/30/EU
Durée de vie	50 000 h
Classe d'efficacité énergétiqueclasse d'efficacité énergétique	F
Consommation kWh/1000 h	13
Température de couleur	5 600 K
Indice de rendu des couleurs IRC	>80
Flux lumineux	1 350 lm

disponible

Demander

Fiche techn.

ALU-LINE 350 | EU avec détecteur de mouvement

N° de cde	81304
EAN	4251269332920
Unité d'emballage	1
Type de fixation	Visser
Certificat UL	-
Longueur	347,2 mm
Hauteur	48 mm
Largeur	112,6 mm
Version	Prise D/Schuko (Type F, CEE 7/3), Détecteur de mouvement IRP
Possibilités de connexion	Alimentation, Câblage traversant
Puissance nominale	12 W
Tension nominale	230 V AC +/-5%, 50 – 60 Hz
Courant nominal	0,06 A
Norme d'essai	EN 60598, EN 62471, EN 55015, EN 61000
Directives	2014/35/EU, 2014/30/EU
Durée de vie	50 000 h
Classe d'efficacité énergétiqueclasse d'efficacité énergétique	F
Consommation kWh/1000 h	13
Température de couleur	5 600 K
Indice de rendu des couleurs IRC	>80
Flux lumineux	1 350 lm

disponible

Demander

Fiche techn.

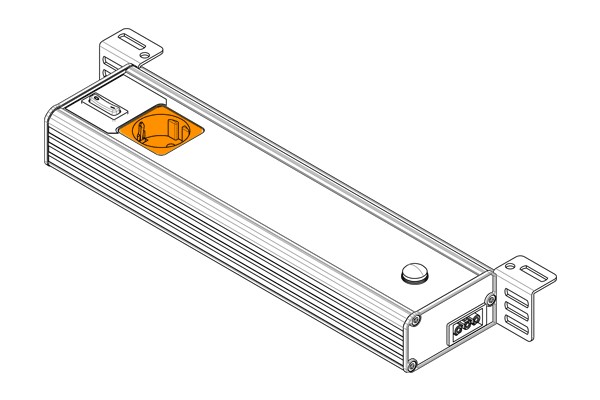

ALU-LINE 350 | EU orange avec détecteur de mouvement

N° de cde	81309
EAN	4251269335280
Unité d'emballage	1
Type de fixation	Visser
Certificat UL	-
Longueur	347,2 mm
Hauteur	48 mm
Largeur	112,6 mm
Version	Prise D/Schuko (Type F, CEE 7/3), Détecteur de mouvement IRP
Possibilités de connexion	Alimentation, Câblage traversant
Puissance nominale	12 W
Tension nominale	230 V AC +/-5%, 50 – 60 Hz
Courant nominal	0,06 A
Norme d'essai	EN 60598, EN 62471, EN 55015, EN 61000
Directives	2014/35/EU, 2014/30/EU
Durée de vie	50 000 h
Classe d'efficacité énergétiqueclasse d'efficacité énergétique	F
Consommation kWh/1000 h	13
Température de couleur	5 600 K
Indice de rendu des couleurs IRC	>80
Flux lumineux	1 350 lm

disponible

Demander

Fiche techn.

ALU-LINE 350 | GB

N° de cde	81303
EAN	4251269332913
Unité d'emballage	1
Type de fixation	Visser
Certificat UL	-
Longueur	347,2 mm
Hauteur	48 mm
Largeur	112,6 mm
Version	Prise GB (Type G, BS 1363)
Possibilités de connexion	Interrupteur de porte, Câblage traversant, Alimentation
Puissance nominale	12 W
Tension nominale	230 V AC +/-5%, 50 – 60 Hz
Courant nominal	0,06 A
Norme d'essai	EN 60598, EN 62471, EN 55015, EN 61000
Directives	2014/35/EU, 2014/30/EU
Durée de vie	50 000 h
Classe d'efficacité énergétiqueclasse d'efficacité énergétique	F
Consommation kWh/1000 h	13
Température de couleur	5 600 K
Indice de rendu des couleurs IRC	>80
Flux lumineux	1 350 lm

disponible

Demander

Fiche techn.

ALU-LINE 350 | GB avec détecteur de mouvement

N° de cde	81307
EAN	4251269332951
Unité d'emballage	1
Type de fixation	Visser
Certificat UL	-
Longueur	347,2 mm
Hauteur	48 mm
Largeur	112,6 mm
Version	Prise GB (Type G, BS 1363), Détecteur de mouvement IRP
Possibilités de connexion	Alimentation, Câblage traversant
Puissance nominale	12 W
Tension nominale	230 V AC +/-5%, 50 – 60 Hz
Courant nominal	0,06 A
Norme d'essai	EN 60598, EN 62471, EN 55015, EN 61000
Directives	2014/35/EU, 2014/30/EU
Durée de vie	50 000 h
Classe d'efficacité énergétiqueclasse d'efficacité énergétique	F
Consommation kWh/1000 h	13
Température de couleur	5 600 K
Indice de rendu des couleurs IRC	>80
Flux lumineux	1 350 lm

disponible

Demander

Fiche techn.

ALU-LINE 350 | BE

N° de cde	81301
EAN	4251269332890
Unité d'emballage	1
Type de fixation	Visser
Certificat UL	-
Longueur	347,2 mm
Hauteur	48 mm
Largeur	112,6 mm
Version	Prise F/B (Type E, CEE 7/5)
Possibilités de connexion	Interrupteur de porte, Câblage traversant, Alimentation
Puissance nominale	12 W
Tension nominale	230 V AC +/-5%, 50 – 60 Hz
Courant nominal	0,06 A
Norme d'essai	EN 60598, EN 62471, EN 55015, EN 61000
Directives	2014/35/EU, 2014/30/EU
Durée de vie	50 000 h
Classe d'efficacité énergétiqueclasse d'efficacité énergétique	F
Consommation kWh/1000 h	13
Température de couleur	5 600 K
Indice de rendu des couleurs IRC	>80
Flux lumineux	1 350 lm

disponible

Demander

Fiche techn.

ALU-LINE 350 | BE avec détecteur de mouvement

N° de cde	81305
EAN	4251269332937
Unité d'emballage	1
Type de fixation	Visser
Certificat UL	-
Longueur	347,2 mm
Hauteur	48 mm
Largeur	112,6 mm
Version	Détecteur de mouvement IRP, Prise F/B (Type E, CEE 7/5)
Possibilités de connexion	Alimentation, Câblage traversant
Puissance nominale	12 W
Tension nominale	230 V AC +/-5%, 50 – 60 Hz
Courant nominal	0,06 A
Norme d'essai	EN 60598, EN 62471, EN 55015, EN 61000
Directives	2014/35/EU, 2014/30/EU
Durée de vie	50 000 h
Classe d'efficacité énergétiqueclasse d'efficacité énergétique	F
Consommation kWh/1000 h	13
Température de couleur	5 600 K
Indice de rendu des couleurs IRC	>80
Flux lumineux	1 350 lm

disponible

Demander

Fiche techn.

ALU-LINE 350 | CH

N° de cde	81302
EAN	4251269332906
Unité d'emballage	1
Type de fixation	Visser
Certificat UL	-
Longueur	347,2 mm
Hauteur	48 mm
Largeur	112,6 mm
Version	Prise CH (Type J, SEV 1011)
Possibilités de connexion	Interrupteur de porte, Câblage traversant, Alimentation
Puissance nominale	12 W
Tension nominale	230 V AC +/-5%, 50 – 60 Hz
Courant nominal	0,06 A
Norme d'essai	EN 60598, EN 62471, EN 55015, EN 61000
Directives	2014/35/EU, 2014/30/EU
Durée de vie	50 000 h
Classe d'efficacité énergétiqueclasse d'efficacité énergétique	F
Consommation kWh/1000 h	13
Température de couleur	5 600 K
Indice de rendu des couleurs IRC	>80
Flux lumineux	1 350 lm

disponible

Demander

Fiche techn.

ALU-LINE 350 | CH avec détecteur de mouvement

N° de cde	81306
EAN	4251269332944
Unité d'emballage	1
Type de fixation	Visser
Certificat UL	-
Longueur	347,2 mm
Hauteur	48 mm
Largeur	112,6 mm
Version	Détecteur de mouvement IRP, Prise CH (Type J, SEV 1011)
Possibilités de connexion	Alimentation, Câblage traversant
Puissance nominale	12 W
Tension nominale	230 V AC +/-5%, 50 – 60 Hz
Courant nominal	0,06 A
Norme d'essai	EN 60598, EN 62471, EN 55015, EN 61000
Directives	2014/35/EU, 2014/30/EU
Durée de vie	50 000 h
Classe d'efficacité énergétiqueclasse d'efficacité énergétique	F
Consommation kWh/1000 h	13
Température de couleur	5 600 K
Indice de rendu des couleurs IRC	>80
Flux lumineux	1 350 lm

disponible

Demander

Fiche techn.

Interrupteur de porte, 600 mm

N° de cde	81132
EAN	4251269333071
Unité d'emballage	1
Type de fixation	Visser
Certificat UL	-
Longueur	85,2 mm
Hauteur	24 mm
Largeur	63,2 mm
Longueur du câble de connexion	600 mm
Courant nominal	2,5 A
Couleur	noir

disponible

Demander

Fiche techn.

Interrupteur de porte, 600 mm

N° de cde	81334
EAN	4251269333002
Unité d'emballage	1
Type de fixation	Visser
Certificat UL	-
Longueur	85,2 mm
Hauteur	24 mm
Largeur	63,2 mm
Longueur du câble de connexion	600 mm
Courant nominal	2,5 A
Couleur	noir

disponible

Demander

Fiche techn.

Interrupteur de porte, 1500 mm

N° de cde	81133
EAN	4251269333088
Unité d'emballage	1
Type de fixation	Visser
Certificat UL	-
Longueur	85,2 mm
Hauteur	24 mm
Largeur	63,2 mm
Longueur du câble de connexion	1 500 mm
Courant nominal	2,5 A
Couleur	noir

disponible

Demander

Fiche techn.

Interrupteur de porte, 1500 mm

N° de cde	81333
EAN	4251269332999
Unité d'emballage	1
Type de fixation	Visser
Certificat UL	-
Longueur	85,2 mm
Hauteur	24 mm
Largeur	63,2 mm
Longueur du câble de connexion	1 500 mm
Courant nominal	2,5 A
Couleur	noir

disponible

Demander

Fiche techn.

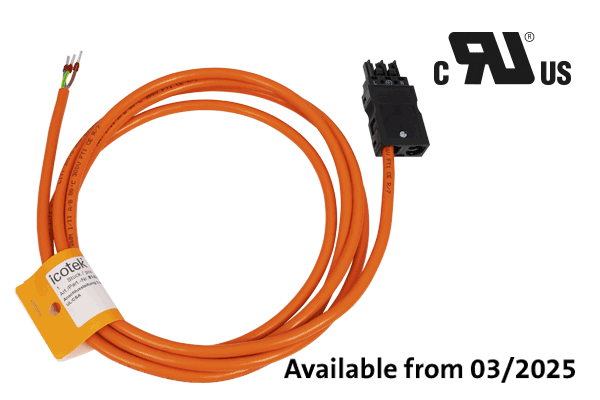

Câble d'alimentation pour ALU-LINE, 3000 mm

N° de cde	81330
EAN	4251269332968
Unité d'emballage	1
Type de fixation	Visser
Longueur du câble de connexion	3 000 mm
Tension nominale	230 V AC ±5%, 50 – 60 Hz
Couleur	orange
Matériau gaine de câble	PVC

disponible

Demander

Fiche techn.

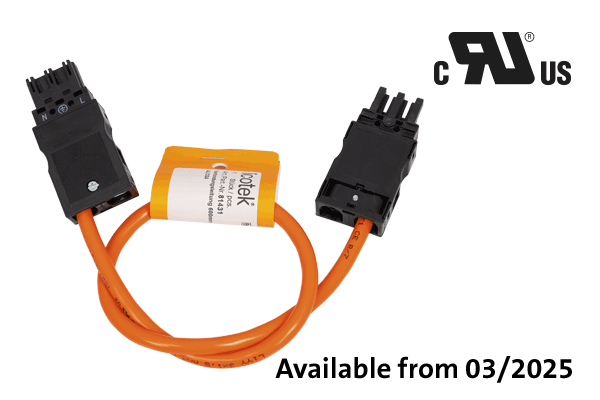

Câble de connexion pour ALU-LINE, 600 mm

N° de cde	81331
EAN	4251269332975
Unité d'emballage	1
Type de fixation	Visser
Longueur du câble de connexion	600 mm
Tension nominale	230 V AC ±5%, 50 – 60 Hz
Couleur	orange
Matériau gaine de câble	PVC

disponible

Demander

Fiche techn.

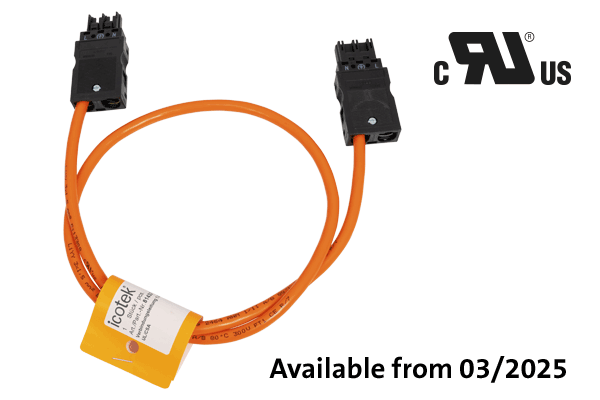

Câble de connexion pour ALU-LINE, 1000 mm

N° de cde	81332
EAN	4251269332982
Unité d'emballage	1
Type de fixation	Visser
Longueur du câble de connexion	1 000 mm
Tension nominale	230 V AC ±5%, 50 – 60 Hz
Couleur	orange
Matériau gaine de câble	PVC

disponible

Demander

Fiche techn.

Plaques de montage rack 19" pour ALU-LINE

N° de cde	81337
Unité d'emballage	2
Type de fixation	Visser
Longueur	111 mm
Largeur	43,4 mm
Couleur	noir
Nombre de trous de vis	2
Diamètre trous de vis	7 mm

disponible

Demander

Fiche techn.

Aimant de montage pour ALU-LINE

N° de cde	91008
Unité d'emballage	1
Type de fixation	Visser
Longueur	20 mm
Hauteur	5 mm
Largeur	20 mm
Nombre de trous de vis	1
Diamètre trous de vis	4,2 mm

disponible

Demander

Vous n’avez rien trouvé qui vous convienne?

Cliquez ici pour l'icotek ProductFinder

Vidéo de montage

Convainquez-vous du montage simple
et rapide de nos produits.

Regardez la vidéo de montage!

Assemblez simplement le passe-câbles avec des joints

Trouvez toujours le bons cadres et joints pour votre entrée de câble !

Accessoires appropriés

TPS

Interrupteur de porte adapté aux séries ALLIO et ALU-LINE

Cet interrupteur permet de surveiller l'état de la porte de l'armoire et d'allumer ou d'éteindre automatiquement les luminaires.

Vous pourriez également être intéressé par les produits suivants

ALLIO

Éclairage LED compact pour les applications industrielles et informatiques

Avec son design compact et son tube orientable à 190°, le système ALLIO offre un éclairage peu encombrant pour les coffrets électriques.

TUBE

Luminaire robuste pour machines, selon les normes de qualité les plus élevées / IP67

Le luminaire TUBE fournit un éclairage efficace pour les machines et les équipements. Avec des connecteurs M12 il bénéficie d‘une connexion standardisée.

TPS

Interrupteur de porte adapté aux séries ALLIO et ALU-LINE

Cet interrupteur permet de surveiller l'état de la porte de l'armoire et d'allumer ou d'éteindre automatiquement les luminaires.
