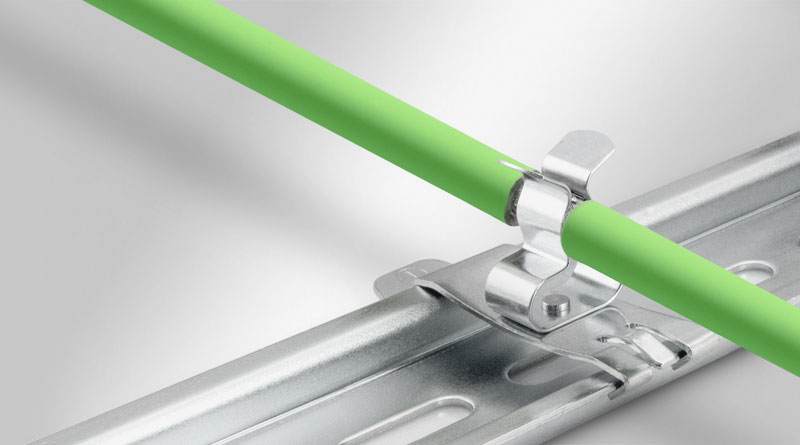

Les bornes de blindage CEM sont utilisées partout où le blindage des câbles doit être relié individuellement au potentiel de masse. Les bornes de blindage assurent un raccordement sûr et simple du blindage du câble.

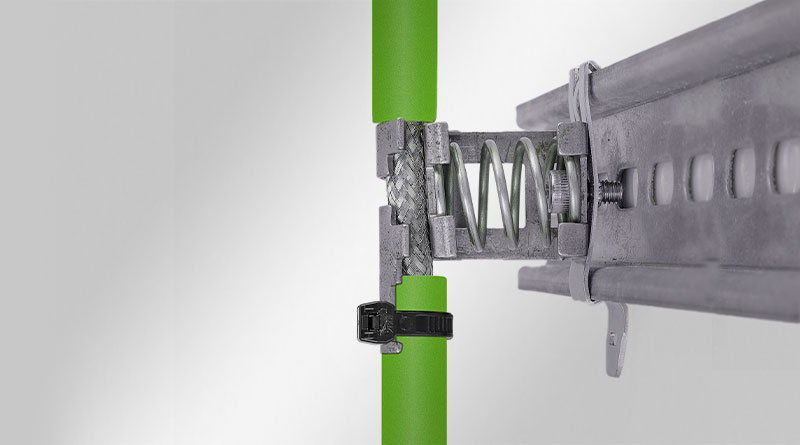

Types avec maintien de câble : La traction du câble est soulagée par des attaches-câble qui maintiennent la gaine extérieure selon la norme NF EN 62444 (également disponibles avec double attache-câble, notamment pour les câbles PROFINET).
Du fait de leur géométrie particulière, la zone de serrage des bornes MSKL est très grande, la largeur et la hauteur sont relativement faibles (Ex. MSKL 3-12 avec un blindage de 12 mm : largeur 26,25 mm).

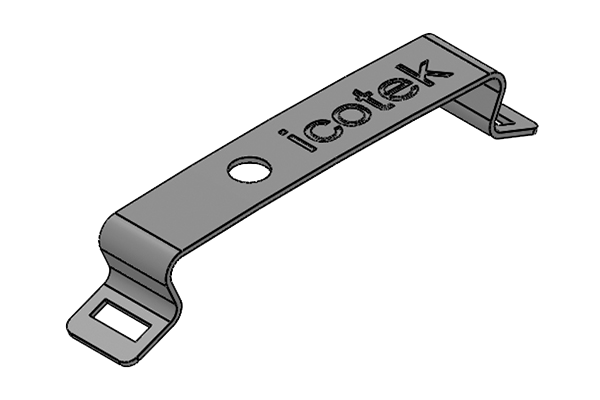

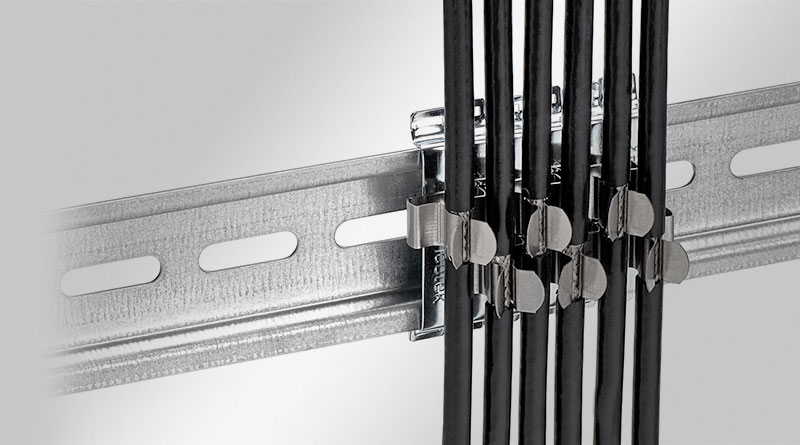

Par la disposition décalée des SFS|SKL, on assure un usage optimum de la place dans les applications où plusieurs câbles doivent être posés très serrés.

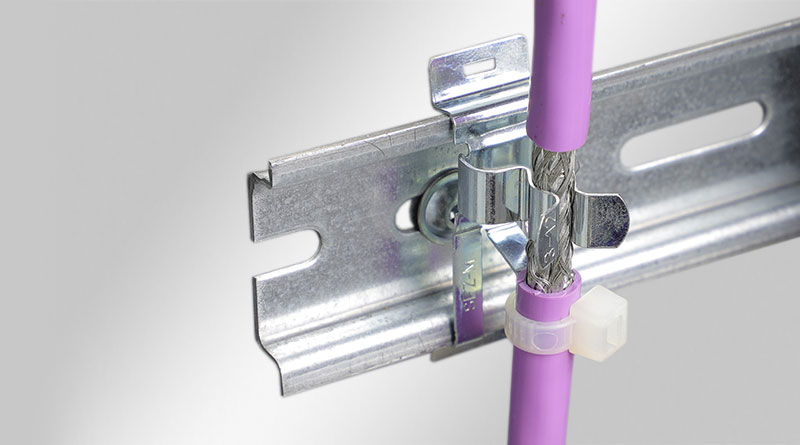

Le montage se fait par clipsage sur le rail DIN TH 35.
| Matière | Borne de blindage: Acier à ressort galvanisé Borne de blindage: Acier galvanisé Pied à pression: Acier à ressort |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Propriétés | résistant aux vibrations |
| N° de cde | 37616 |
| EAN | 4251269316937 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | MSKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 3 mm |
| Diam. max. de blindage | 12 mm |
| Longueur | 50,3 mm |
| Fonction serre-câble | Non |
| Largeur | 15 mm |
| Hauteur | 26 mm |

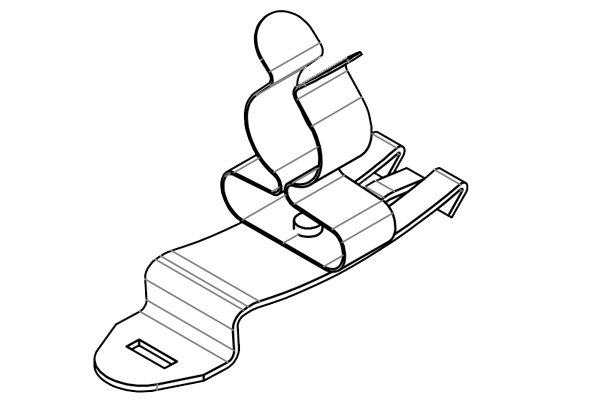

| N° de cde | 37618 |
| EAN | 4251269316944 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | MSKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 8 mm |
| Diam. max. de blindage | 18 mm |
| Longueur | 50,3 mm |
| Fonction serre-câble | Non |
| Largeur | 20 mm |
| Hauteur | 32,2 mm |

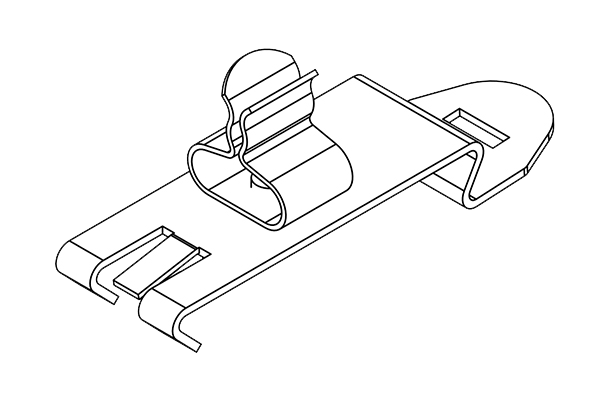

| N° de cde | 36243 |
| EAN | 4251269302329 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 1,5 mm |
| Diam. max. de blindage | 3 mm |
| Longueur | 50,4 mm |
| Fonction serre-câble | Non |
| Largeur | 14 mm |
| Hauteur | 20 mm |

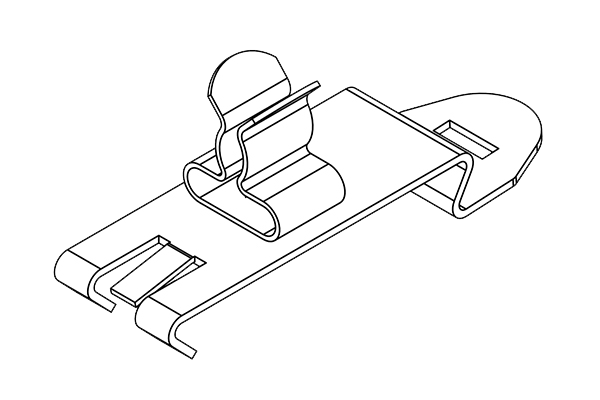

| N° de cde | 36244 |
| EAN | 4251269302336 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 3 mm |
| Diam. max. de blindage | 6 mm |
| Longueur | 50,4 mm |
| Fonction serre-câble | Non |
| Largeur | 14 mm |
| Hauteur | 20,5 mm |

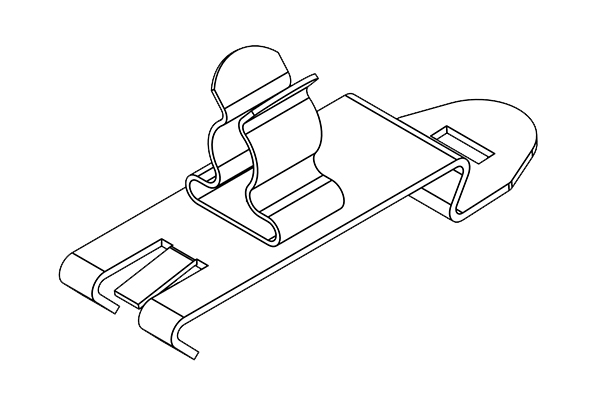

| N° de cde | 36245 |
| EAN | 4251269302343 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 6 mm |
| Diam. max. de blindage | 8 mm |
| Longueur | 50,4 mm |
| Fonction serre-câble | Non |
| Largeur | 14 mm |
| Hauteur | 21,9 mm |

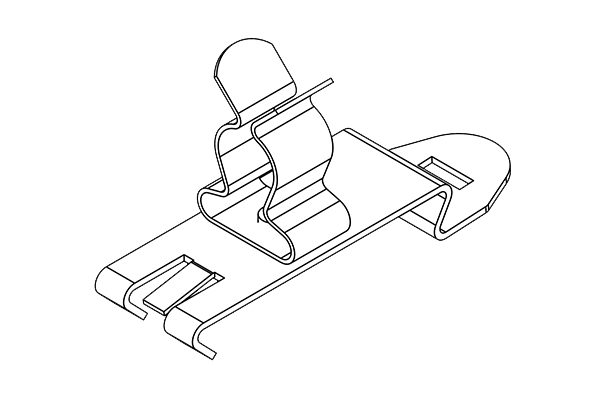

| N° de cde | 36246 |
| EAN | 4251269302350 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 8 mm |
| Diam. max. de blindage | 11 mm |
| Longueur | 50,4 mm |
| Fonction serre-câble | Non |
| Largeur | 14 mm |
| Hauteur | 26,9 mm |

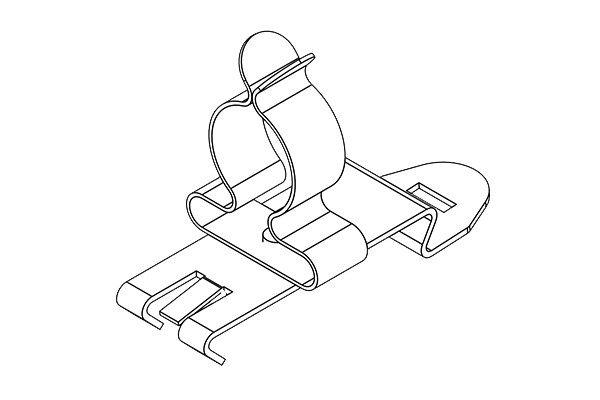

| N° de cde | 36247 |
| EAN | 4251269302367 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 11 mm |
| Diam. max. de blindage | 17 mm |
| Longueur | 50,4 mm |
| Fonction serre-câble | Non |
| Largeur | 21 mm |
| Hauteur | 33,9 mm |

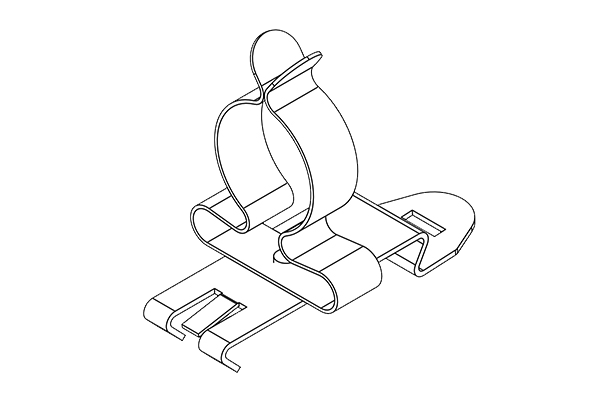

| N° de cde | 36248 |
| EAN | 4251269302374 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 17 mm |
| Diam. max. de blindage | 22 mm |
| Longueur | 50,4 mm |
| Fonction serre-câble | Non |
| Largeur | 26,5 mm |
| Hauteur | 41,4 mm |

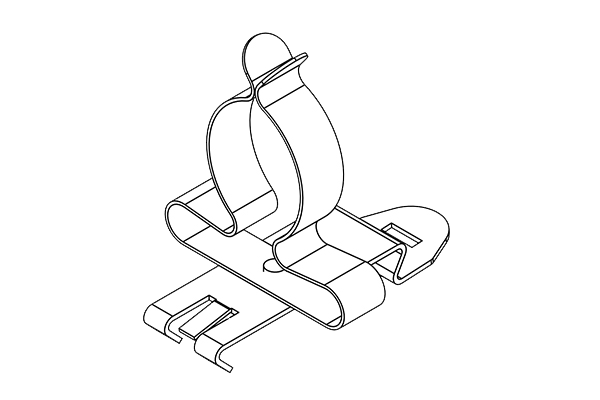

| N° de cde | 36249 |
| EAN | 4251269302381 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 22 mm |
| Diam. max. de blindage | 30 mm |
| Longueur | 50,4 mm |
| Fonction serre-câble | Non |
| Largeur | 34,5 mm |
| Hauteur | 45,8 mm |

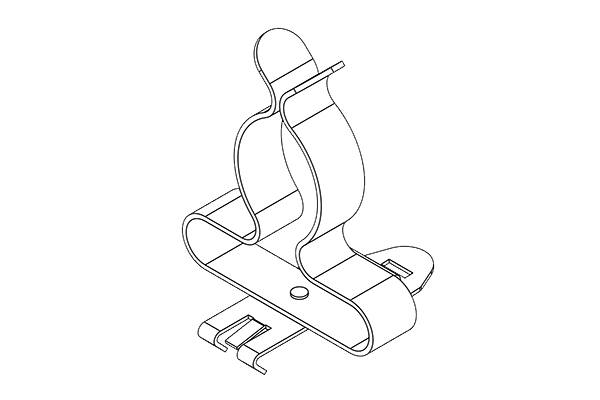

| N° de cde | 36250 |
| EAN | 4251269302398 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 30 mm |
| Diam. max. de blindage | 38 mm |
| Longueur | 50,4 mm |
| Fonction serre-câble | Non |
| Largeur | 46,5 mm |
| Hauteur | 68 mm |

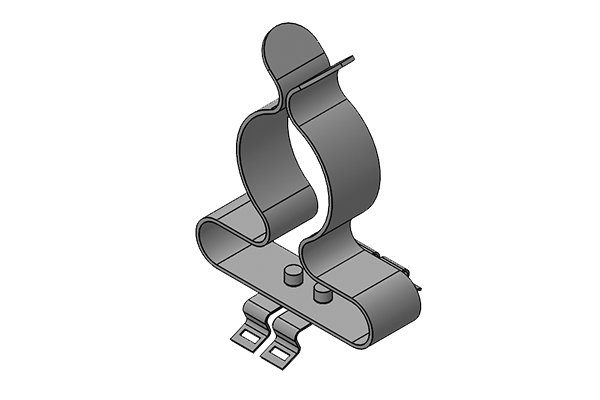

| N° de cde | 36252 |
| EAN | 4251269302411 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 38 mm |
| Diam. max. de blindage | 48 mm |
| Longueur | 44 mm |
| Fonction serre-câble | Non |
| Largeur | 48,5 mm |
| Hauteur | 77,5 mm |

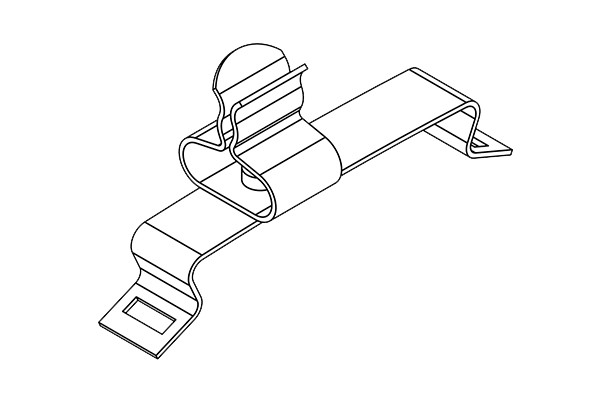

| N° de cde | 36810 |
| EAN | 4251269304873 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 1,5 mm |
| Diam. max. de blindage | 3 mm |
| Longueur | 43,4 mm |
| Fonction serre-câble | Non |
| Largeur | 11,8 mm |
| Hauteur | 21,5 mm |

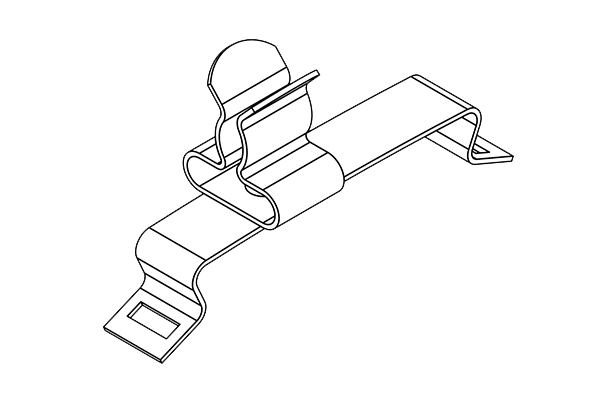

| N° de cde | 36815 |
| EAN | 4251269304880 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 3 mm |
| Diam. max. de blindage | 6 mm |
| Longueur | 43,4 mm |
| Fonction serre-câble | Non |
| Largeur | 11,8 mm |
| Hauteur | 22,2 mm |

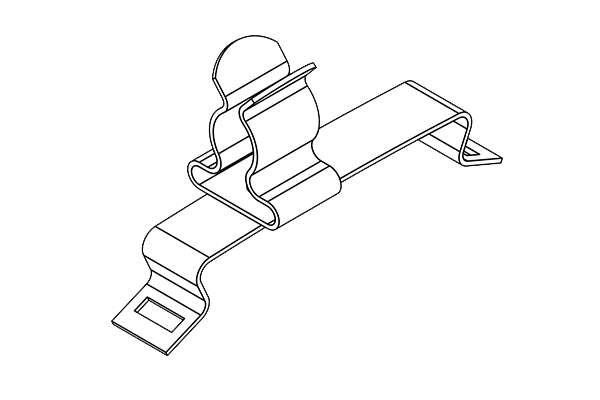

| N° de cde | 36820 |
| EAN | 4251269304897 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 6 mm |
| Diam. max. de blindage | 8 mm |
| Longueur | 43,4 mm |
| Fonction serre-câble | Non |
| Largeur | 11,8 mm |
| Hauteur | 23,6 mm |

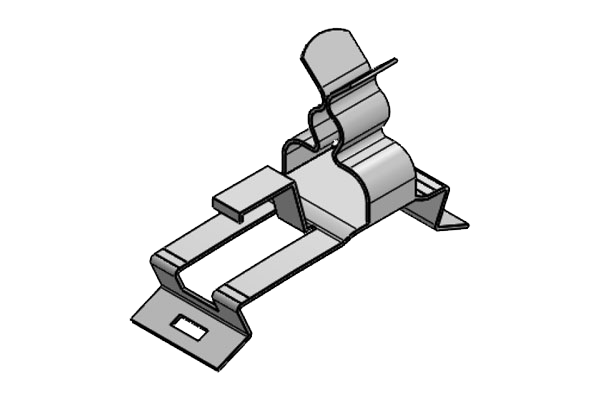

| N° de cde | 37620 |
| EAN | 4251269316951 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | MSKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 3 mm |
| Diam. max. de blindage | 12 mm |
| Longueur | 43,4 mm |
| Fonction serre-câble | Oui |
| Largeur | 15 mm |
| Hauteur | 29,3 mm |
| Hauteur de montage | 20 mm |

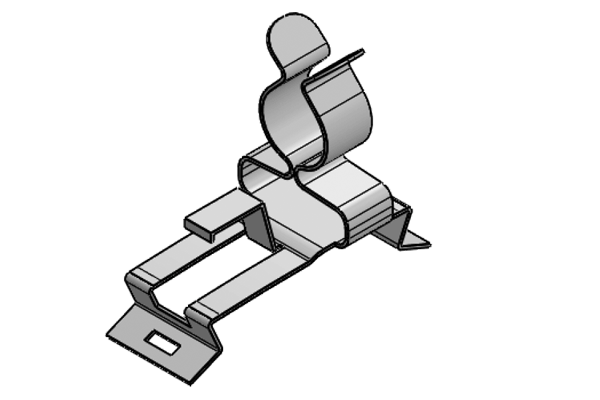

| N° de cde | 37622 |
| EAN | 4251269316968 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | MSKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 8 mm |
| Diam. max. de blindage | 18 mm |
| Longueur | 61,4 mm |
| Fonction serre-câble | Oui |
| Largeur | 20 mm |
| Hauteur | 32,7 mm |

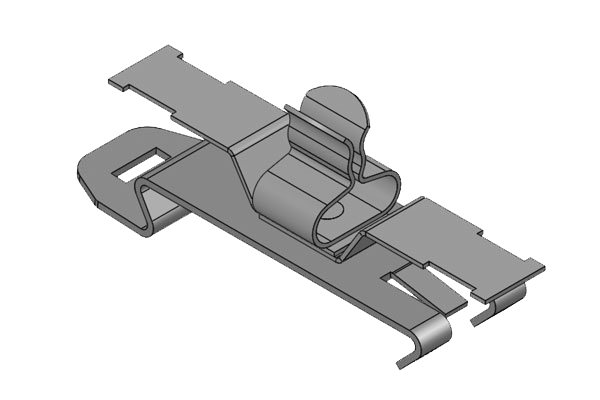

| N° de cde | 36850 |
| EAN | 4251269304903 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 1,5 mm |
| Diam. max. de blindage | 3 mm |
| Longueur | 56,9 mm |
| Fonction serre-câble | Oui |
| Largeur | 14 mm |
| Hauteur | 20,3 mm |

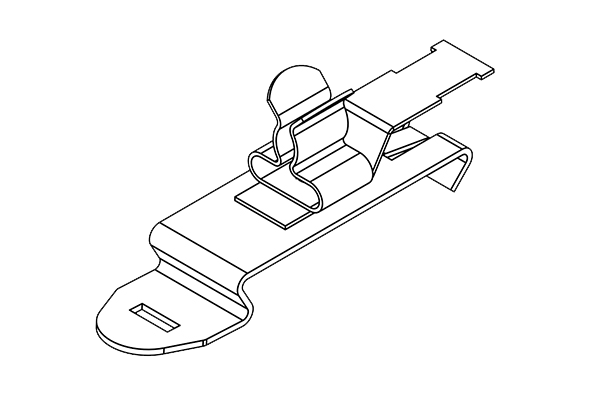

| N° de cde | 36855 |
| EAN | 4251269304910 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 3 mm |
| Diam. max. de blindage | 6 mm |
| Longueur | 56,9 mm |
| Fonction serre-câble | Oui |
| Largeur | 14 mm |
| Hauteur | 21 mm |

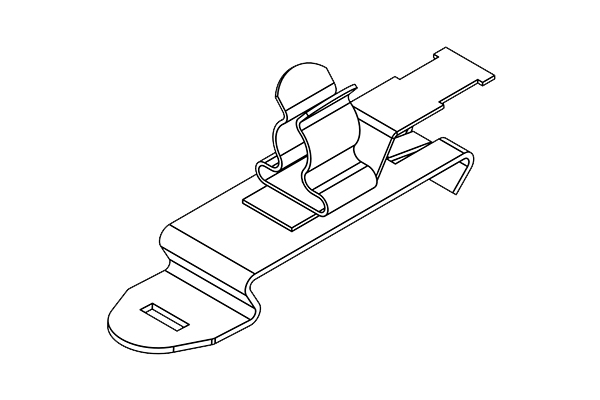

| N° de cde | 36860 |
| EAN | 4251269304927 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 6 mm |
| Diam. max. de blindage | 8 mm |
| Longueur | 56,9 mm |
| Fonction serre-câble | Oui |
| Largeur | 14 mm |
| Hauteur | 22,4 mm |

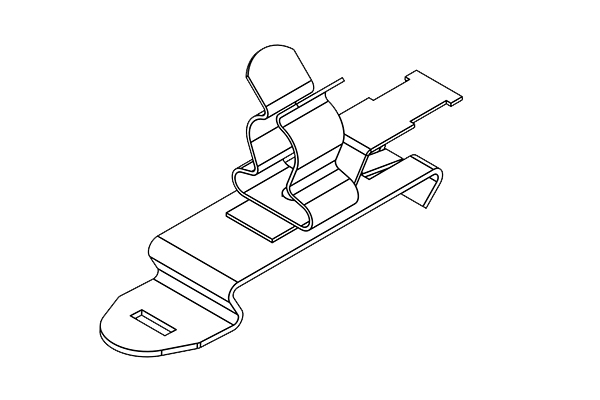

| N° de cde | 36865 |
| EAN | 4251269304934 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 8 mm |
| Diam. max. de blindage | 11 mm |
| Longueur | 56,9 mm |
| Fonction serre-câble | Oui |
| Largeur | 14 mm |
| Hauteur | 27,4 mm |

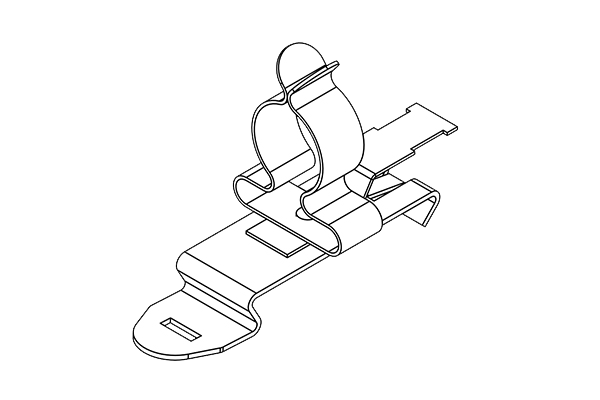

| N° de cde | 36870 |
| EAN | 4251269304941 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 11 mm |
| Diam. max. de blindage | 17 mm |
| Longueur | 71,8 mm |
| Fonction serre-câble | Oui |
| Largeur | 21 mm |
| Hauteur | 34,4 mm |

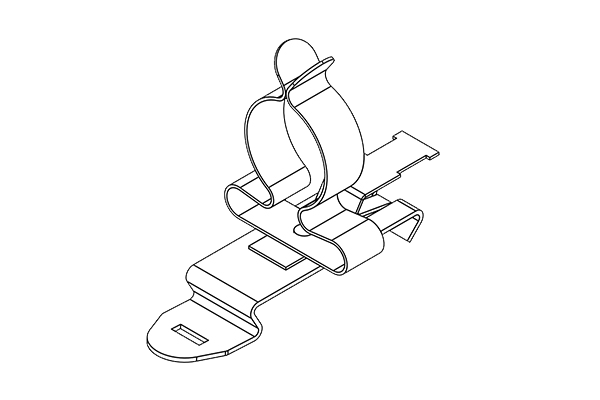

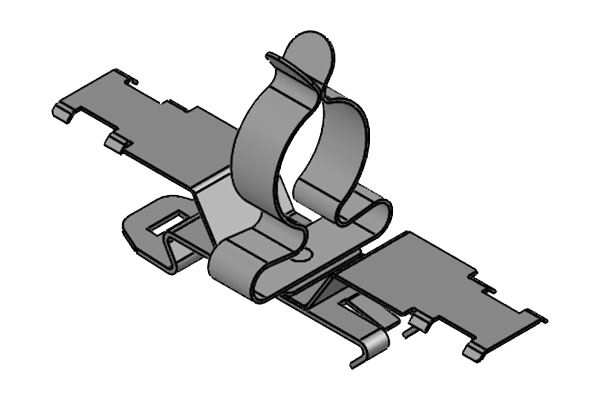

| N° de cde | 36875 |
| EAN | 4251269304958 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 17 mm |
| Diam. max. de blindage | 22 mm |
| Longueur | 71,8 mm |
| Fonction serre-câble | Oui |
| Largeur | 26,5 mm |
| Hauteur | 41,9 mm |

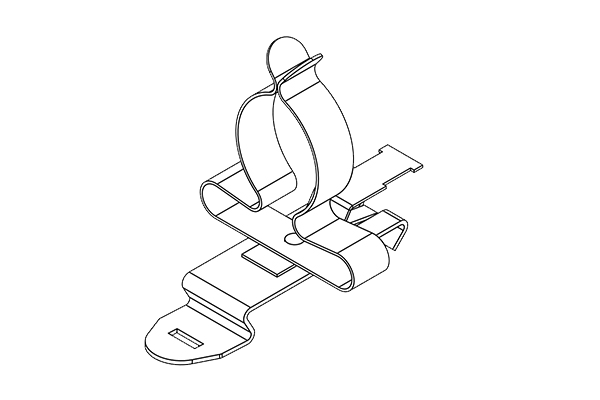

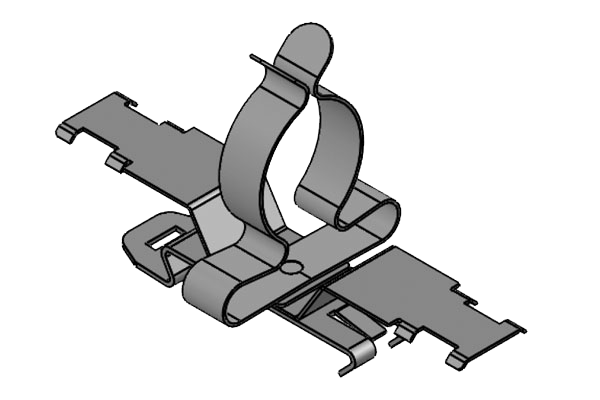

| N° de cde | 36880 |
| EAN | 4251269304965 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 22 mm |
| Diam. max. de blindage | 30 mm |
| Longueur | 71,8 mm |
| Fonction serre-câble | Oui |
| Largeur | 35 mm |
| Hauteur | 46 mm |

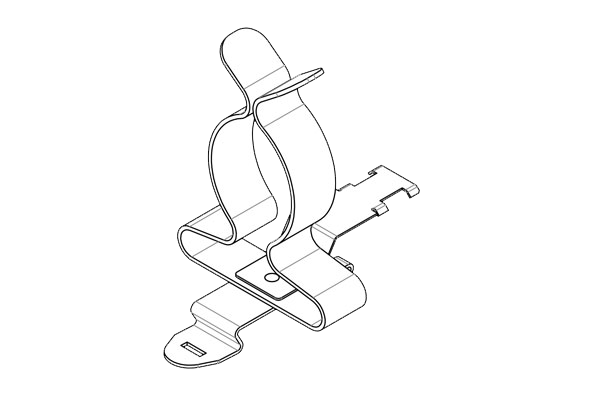

| N° de cde | 36885 |
| EAN | 4251269319105 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 30 mm |
| Diam. max. de blindage | 38 mm |
| Longueur | 71,8 mm |
| Fonction serre-câble | Oui |
| Largeur | 46,5 mm |
| Hauteur | 68 mm |

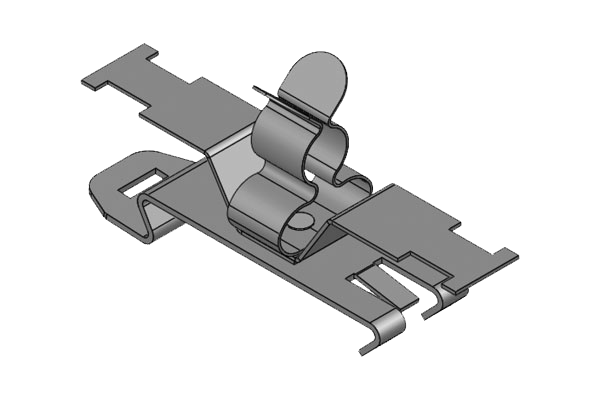

| N° de cde | 37620.150 |
| EAN | 4251269321146 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | MSKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 3 mm |
| Diam. max. de blindage | 12 mm |
| Longueur | 59 mm |
| Fonction serre-câble | Oui |
| Largeur | 14,9 mm |
| Hauteur | 28,4 mm |
| Hauteur de montage | 21,5 mm |

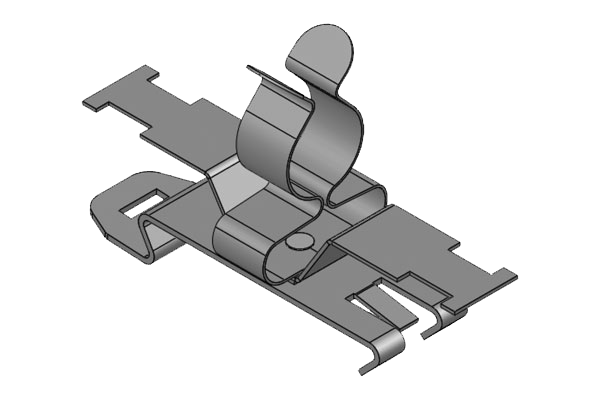

| N° de cde | 37622.150 |
| EAN | 4251269321153 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | MSKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 8 mm |
| Diam. max. de blindage | 18 mm |
| Longueur | 59 mm |
| Fonction serre-câble | Oui |
| Largeur | 19,7 mm |
| Hauteur | 34,7 mm |
| Hauteur de montage | 27,7 mm |
| N° de cde | 36850.150 |
| EAN | 4251269321160 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 1,5 mm |
| Diam. max. de blindage | 3 mm |
| Longueur | 54,5 mm |
| Fonction serre-câble | Oui |
| Largeur | 14 mm |
| Hauteur | 20,8 mm |
| Hauteur de montage | 13,9 mm |

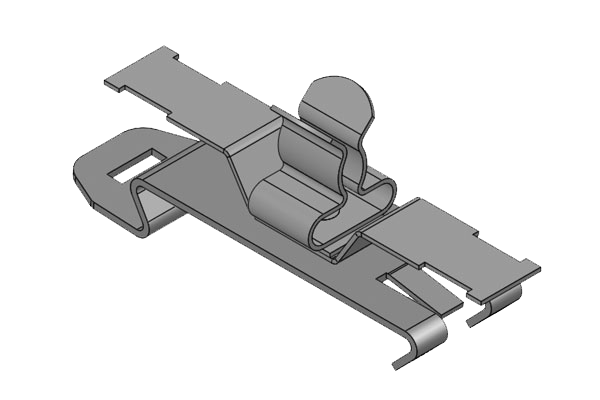

| N° de cde | 36855.150 |
| EAN | 4251269321177 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 3 mm |
| Diam. max. de blindage | 6 mm |
| Longueur | 54,5 mm |
| Fonction serre-câble | Oui |
| Largeur | 14 mm |
| Hauteur | 21,4 mm |
| Hauteur de montage | 14,5 mm |

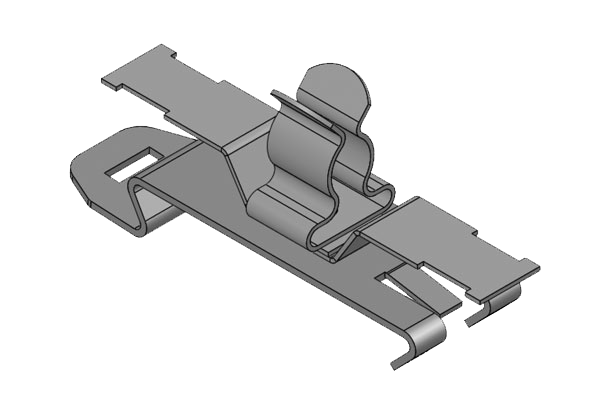

| N° de cde | 36860.150 |
| EAN | 4251269321184 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 6 mm |
| Diam. max. de blindage | 8 mm |
| Longueur | 54,5 mm |
| Fonction serre-câble | Oui |
| Largeur | 14 mm |
| Hauteur | 22,9 mm |
| Hauteur de montage | 16 mm |

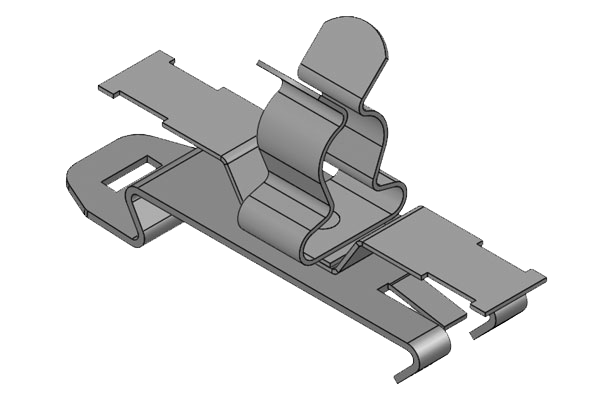

| N° de cde | 36865.150 |
| EAN | 4251269321191 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 8 mm |
| Diam. max. de blindage | 11 mm |
| Longueur | 54,5 mm |
| Fonction serre-câble | Oui |
| Largeur | 14 mm |
| Hauteur | 27,9 mm |
| Hauteur de montage | 21 mm |

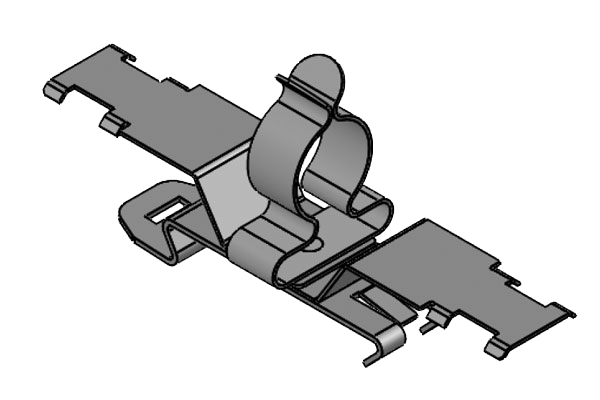

| N° de cde | 36870.150 |
| EAN | 4251269321207 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 11 mm |
| Diam. max. de blindage | 17 mm |
| Longueur | 80 mm |
| Fonction serre-câble | Oui |
| Largeur | 21 mm |
| Hauteur | 34,9 mm |
| Hauteur de montage | 28 mm |
| N° de cde | 36875.150 |
| EAN | 4251269321214 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 17 mm |
| Diam. max. de blindage | 22 mm |
| Longueur | 80 mm |
| Fonction serre-câble | Oui |
| Largeur | 26,5 mm |
| Hauteur | 42,4 mm |
| Hauteur de montage | 35,5 mm |
| N° de cde | 36880.150 |
| EAN | 4251269321221 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Nombre de bornes | 1 |
| Type de borne | SKL |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage | 22 mm |
| Diam. max. de blindage | 30 mm |
| Longueur | 80 mm |
| Fonction serre-câble | Oui |
| Largeur | 35 mm |
| Hauteur | 47 mm |
| Hauteur de montage | 40,1 mm |
| N° de cde | 36229 |
| EAN | 4251269302237 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Longueur | 43,4 mm |
| Largeur | 7 mm |
| Hauteur | 8,5 mm |
| Nombre de trous de vis | 1 |
| Diamètre trous de vis | 3,2 mm |

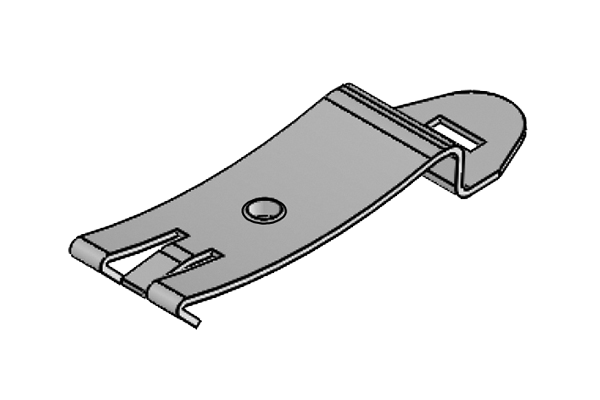

| N° de cde | 36230 |
| EAN | 4251269302244 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Longueur | 50,3 mm |
| Largeur | 14 mm |
| Hauteur | 6,8 mm |
| Nombre de trous de vis | 1 |
| Diamètre trous de vis | 4,1 mm |
| Filetage | M4 |
| N° de cde | 36221 |
| EAN | 4251269319167 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Rail DIN TH 35 |
| Longueur | 50,3 mm |
| Largeur | 14 mm |
| Hauteur | 6,8 mm |
| Nombre de trous de vis | 1 |
| Diamètre trous de vis | 5,1 mm |
| Filetage | M5 |
La technologie des processus industriels d'aujourd'hui est beaucoup plus sensible aux perturbations électromagnétiques, ce qui crée le besoin d'une bonne compatibilité électromagnétique.
Mais qu'est ce que ça veut dire ?
Regardez notre vidéo !
Supports serre-câble pour rail DIN TH 35 et profilé C 30.
Supports serre-câble qui sont ici préassemblés sur des pieds de fixation de type SF. Montage sur rail DIN TH 35.
Pieds de fixation et blindage CEM en série qui permettent de fixer jusqu'à 12 câbles.
Passe-câbles CEM, conducteur, pour découpes des connecteurs industriels 24 pôles.
Presse-étoupes CEM divisibles avec filetage métrique M32 / M63.
Bornes de blindage CEM sans pieds de montage pour une assemblage universelle.
Bornes de blindage CEM pour montage directe par vissage. Avec ou sans maintien de câble intégré.
Bornes de blindage pour montage sur profilé C 30. Avec ou sans maintien de câble intégré.
Bornes de blindage CEM à clipser pour montage sur barre collectrice 10 × 3 mm. Avec ou sans maintien de câble intégré.
Bornes de blindage CEM à griffes pour montage sur tôles. Avec ou sans maintien de câble intégré.
Bornes de blindage CEM montés sur cosses du câble pour conducteurs de terre.
Tresses de masse montées avec une borne de blindage CEM, avec ou sans maintien de câbles.
Reprises de blindage CEM enfichables pour modules périphériques décentralisés.
Bornes de blindage CEM avec pieds de soudure pour cartes de circuits imprimés.
Pieds de fixation et blindage CEM en série qui permettent de fixer jusqu'à 12 câbles.
Pieds de fixation et blindage CEM en série qui permettent de fixer jusqu'à 12 câbles.

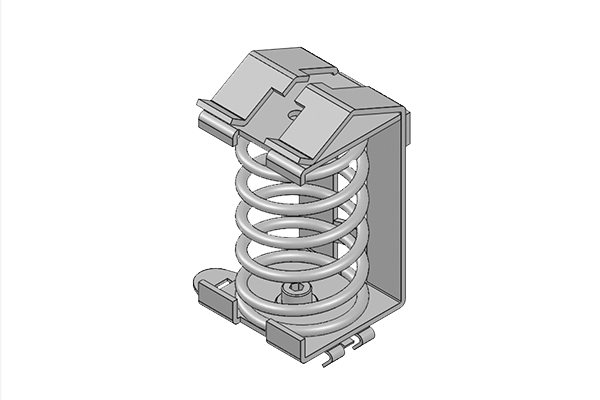

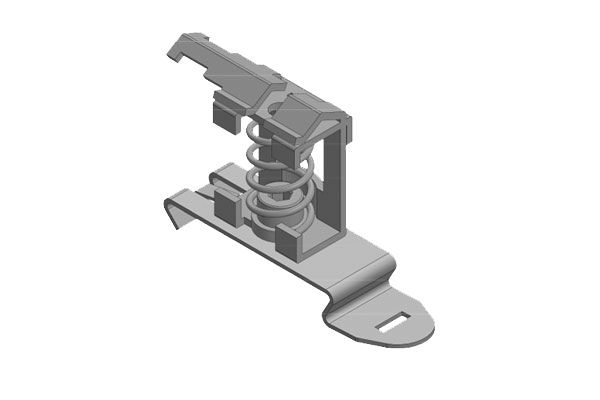

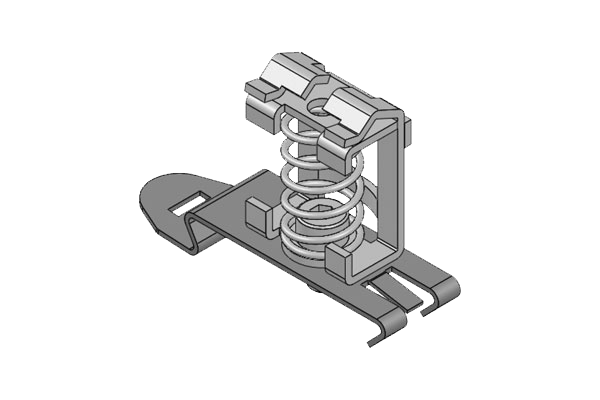

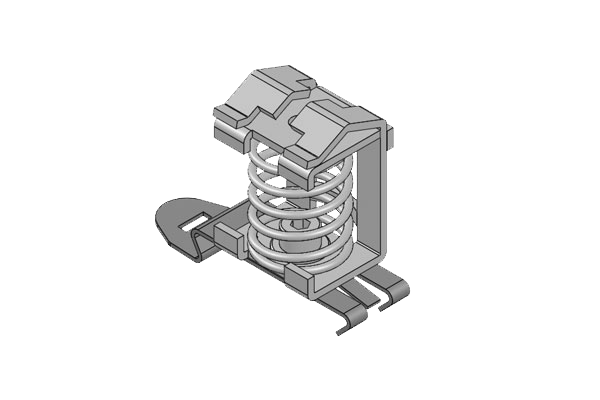

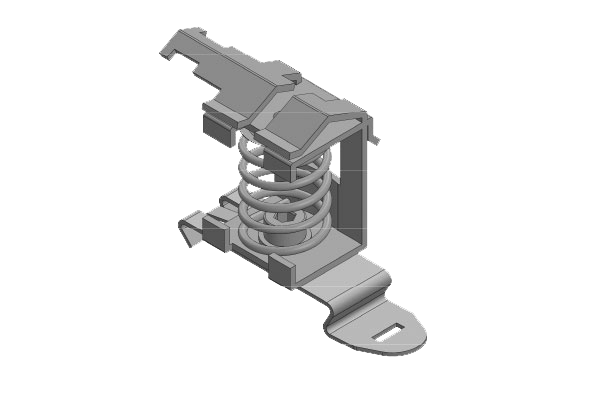

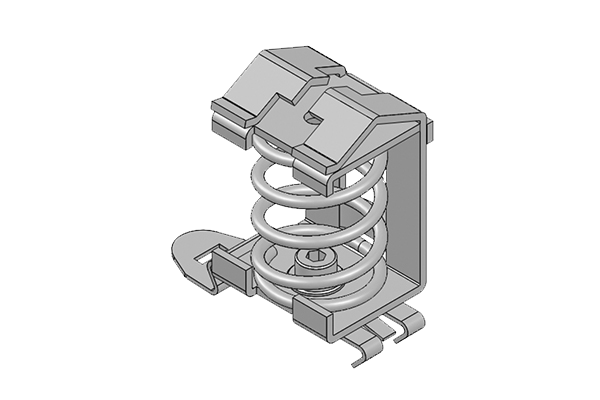

Étriers de serrage de blindage CEM avec ressort de compression pour montage directe par vissage, rails DIN TH 35, profilés C 30 ou barres 10 × 3 mm.
