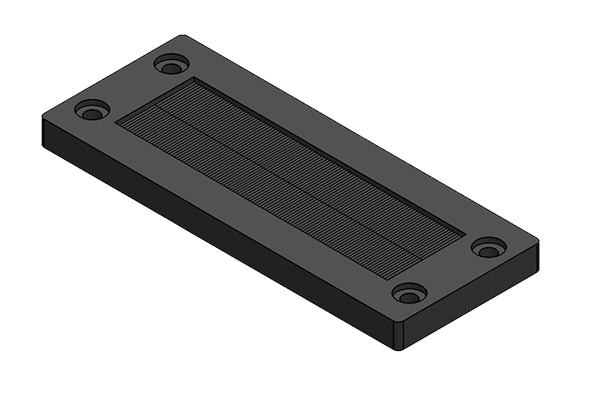

KEL-BES 24
| N° de cde | 51515 |
| EAN | 4251269315442 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Riveter |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 10 mm |
| Hauteur de montage | 10 mm |
| Découpe | 112 × 36 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
-
Produits
»
Brosses passe-câbles
»
KEL-BES | Plaqes passe-câbles à brosse
KEL-BES | Plaqes passe-câbles à brosse
pour cables avec et sans connecteur
Le cadre de passage KEL-BES a été développé pour introduire des câbles préconfectionnés et sans connecteurs par exemple pour des armoires à rack serveurs, armoire de commandes, ou coffrets de distribution. Le cadre KEL-BES présent aussi une solution idéale pour le passage de câbles dans le cas de double plancher.
Les découpes sont standardisées pour des connecteurs de 10, 16 et 24 pôles.
Il est installé par vissage ou par l'utilisation de rivets en plastique.
Spécifications
| Caract. au feu | UL94-V0, auto-extinguible |
| Température | -20 C° à 90 C° |
| Matière | Polyamide Brosses: Polyamide |
| Type de fixation | Visser, Riveter |
| Propriétés | sans silicone, sans halogènes |
Avantages
- Assemblage très facile
- Utilisation universelle
- Protection contre les poussières et courants d'air
- Visuel soigné
- Protection des arêtes vives
Types et tailles de produits
KEL-BES 16
| N° de cde | 51510 |
| EAN | 4251269315435 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Riveter |
| Longueur | 120 mm |
| Largeur | 58 mm |
| Hauteur | 10 mm |
| Hauteur de montage | 10 mm |
| Découpe | 86 × 36 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
KEL-BES 10
| N° de cde | 51505 |
| EAN | 4251269315428 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Riveter |
| Longueur | 100 mm |
| Largeur | 58 mm |
| Hauteur | 10 mm |
| Hauteur de montage | 10 mm |
| Découpe | 65 × 36 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
Vous n’avez rien trouvé qui vous convienne?
Cliquez ici pour l'icotek ProductFinderVidéo de montage
Convainquez-vous du montage simple et rapide de nos produits.
Regardez la vidéo de montage!
Assemblez simplement le passe-câbles avec des joints
Trouvez toujours le bons cadres et joints pour votre entrée de câble !
