Les plaques passe-câbles KEL-DPU vous permettent d'introduire sur une surface très étroite un grand nombre de câbles de 3.2 à 20.5 mm de diamètre selon IP66 / IP68 / UL Type 12/4X*.
Les plaques KEL-DPU se distinguent par leur cadre renforcé et une tenue élevée des câbles à la traction.

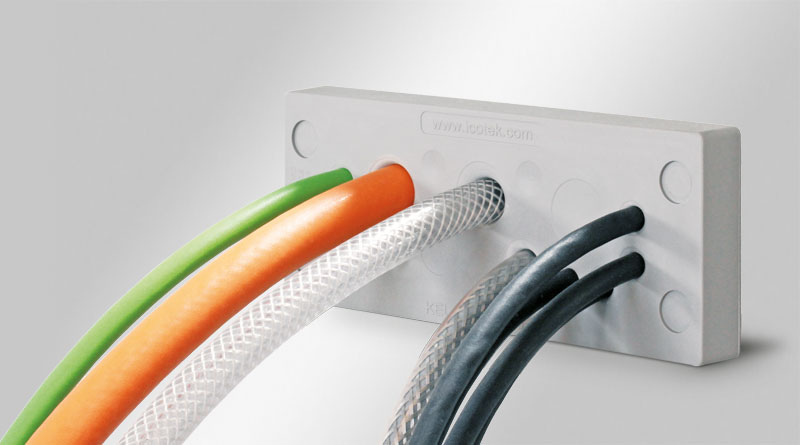

Le passage des câbles dans le KEL-DPU est très simple. Il suffit de percer un petit trou dans la membrane et d'introduire les câbles ou les tuyaux pneumatiques. L'installation peut être réalisée par vis ou sans outils par clips, soit un montage facile et rapide. Quand le KEL-DPU est clipsé l’élastomère recouvre les trous des vis de fixation. Aussi disponible avec des douilles filetées pour un montage depuis l'intérieur de l'armoire.

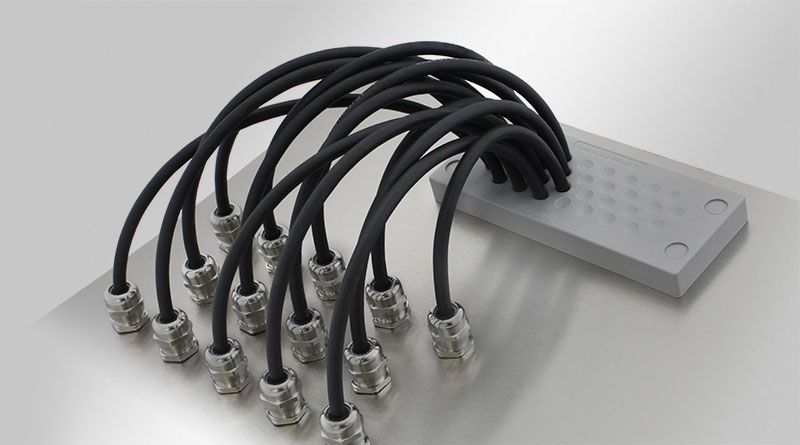

Le modèle KEL-DPU 24 correspond aux découpes standards de connecteurs 24 pôles.
Pour boucher une membrane percée par erreur il suffit de placer un bouchon ST-B.

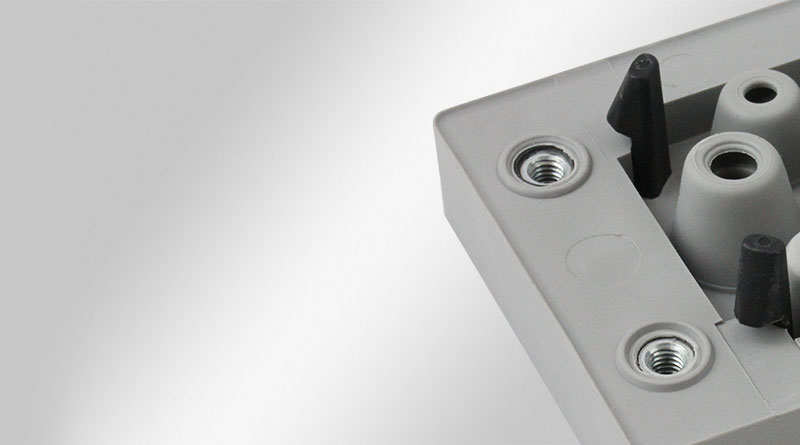

Il est également possible d'intégrer des douilles filetées. Veuillez nous demander la variante souhaitée.

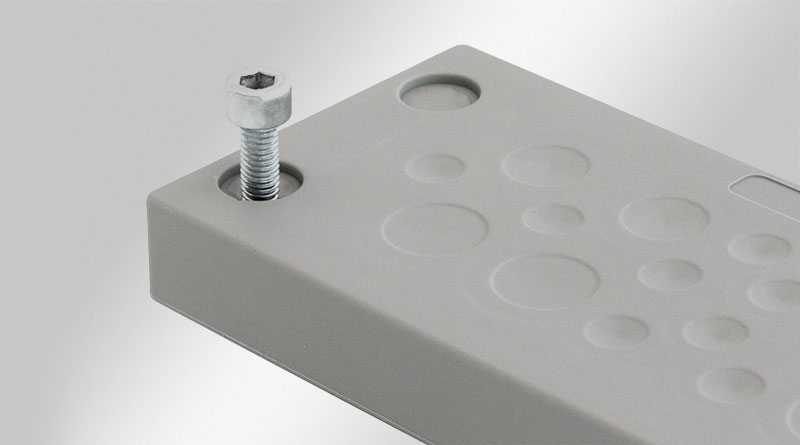

La version avec douilles filetées permet à la plaque passe-câbles d‘être vissé par l‘intérieur du boîtier. Cela empêche le dévissage volontaire par l‘extérieur (protection contre le vandalisme).
| Protection IP (EN 60529) | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| UL Type (UL 50E) | UL Type 12, UL Type 4X* |
| Caract. au feu | UL94-V0, auto-extinguible |
| Température | -40 C° à 100 C° |
| Matière | Élastomère Support: Polypropylène |
| Type de fixation | Visser, Enclencher |
| Propriétés | sans silicone, sans halogènes |
| N° de cde | 43940 |
| EAN | 4251269311031 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 13 |
| Diamètre max. du câble | 20,5 mm |
| Couleur | gris (semblable à RAL 7035) |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 10 x 3.2 - 6.3 mm 3 x 16 - 20.5 mm |
| N° de cde | 50940 |
| EAN | 4251269315398 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 13 |
| Diamètre max. du câble | 20,5 mm |
| Couleur | noir |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 10 x 3.2 - 6.3 mm 3 x 16 - 20.5 mm |
| N° de cde | 43944 |
| EAN | 4251269311055 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 14 |
| Diamètre max. du câble | 16,2 mm |
| Couleur | gris (semblable à RAL 7035) |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 5 x 3.2 - 6.3 mm 2 x 4 - 7.5 mm 3 x 5.5 - 10.5 mm 1 x 8 - 12.5 mm 3 x 12 - 16.2 mm |
| N° de cde | 50944 |
| EAN | 4251269315411 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 14 |
| Diamètre max. du câble | 16,2 mm |
| Couleur | noir |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 5 x 3.2 - 6.3 mm 2 x 4 - 7.5 mm 3 x 5.5 - 10.5 mm 1 x 8 - 12.5 mm 3 x 12 - 16.2 mm |
| N° de cde | 43936 |
| EAN | 4251269311017 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 16 |
| Diamètre max. du câble | 14,5 mm |
| Couleur | gris (semblable à RAL 7035) |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 8 x 3.2 - 5.5 mm 6 x 5 - 8.5 mm 2 x 9.5 - 14.5 mm |
| N° de cde | 50936 |
| EAN | 4251269315374 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 16 |
| Diamètre max. du câble | 14,5 mm |
| Couleur | noir |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 8 x 3.2 - 5.5 mm 6 x 5 - 8.5 mm 2 x 9.5 - 14.5 mm |
| N° de cde | 43932 |
| EAN | 4251269310997 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 16 |
| Diamètre max. du câble | 16,2 mm |
| Couleur | gris (semblable à RAL 7035) |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 2 x 3.2 - 6.3 mm 9 x 4 - 7.5 mm 1 x 5.5 - 10.5 mm 1 x 8 - 12.5 mm 3 x 12 - 16.2 mm |
| N° de cde | 50932 |
| EAN | 4251269315350 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 16 |
| Diamètre max. du câble | 16,2 mm |
| Couleur | noir |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 2 x 3.2 - 6.3 mm 9 x 4 - 7.5 mm 1 x 5.5 - 10.5 mm 1 x 8 - 12.5 mm 3 x 12 - 16.2 mm |
| N° de cde | 43934 |
| EAN | 4251269311000 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 17 |
| Diamètre max. du câble | 12,5 mm |
| Couleur | gris (semblable à RAL 7035) |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 4 x 3.2 - 6.3 mm 2 x 4 - 7.5 mm 1 x 5.5 - 10.5 mm 10 x 8 - 12.5 mm |
| N° de cde | 50934 |
| EAN | 4251269315367 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 17 |
| Diamètre max. du câble | 12,5 mm |
| Couleur | noir |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 4 x 3.2 - 6.3 mm 2 x 4 - 7.5 mm 1 x 5.5 - 10.5 mm 10 x 8 - 12.5 mm |
| N° de cde | 43938 |
| EAN | 4251269311024 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 20 |
| Diamètre max. du câble | 10,5 mm |
| Couleur | gris (semblable à RAL 7035) |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 12 x 3.2 - 5.5 mm 8 x 5 - 10.5 mm |
| N° de cde | 50938 |
| EAN | 4251269315381 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 20 |
| Diamètre max. du câble | 10,5 mm |
| Couleur | noir |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 12 x 3.2 - 5.5 mm 8 x 5 - 10.5 mm |
| N° de cde | 43930 |
| EAN | 4251269310980 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 21 |
| Diamètre max. du câble | 12,5 mm |
| Couleur | gris (semblable à RAL 7035) |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 1 x 3.2 - 6.3 mm 14 x 4 - 7.5 mm 4 x 5.5 - 10.5 mm 2 x 8 - 12.5 mm |
| N° de cde | 50930 |
| EAN | 4251269315343 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 21 |
| Diamètre max. du câble | 12,5 mm |
| Couleur | noir |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 1 x 3.2 - 6.3 mm 14 x 4 - 7.5 mm 4 x 5.5 - 10.5 mm 2 x 8 - 12.5 mm |
| N° de cde | 43942 |
| EAN | 4251269311048 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 32 |
| Diamètre max. du câble | 6,3 mm |
| Couleur | gris (semblable à RAL 7035) |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 32 x 3.2 - 6.3 mm |
| N° de cde | 50942 |
| EAN | 4251269315404 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Enclencher |
| Pour nombre max. de câbles | 32 |
| Diamètre max. du câble | 6,3 mm |
| Couleur | noir |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 14 mm |
| Hauteur de montage | 14 mm |
| Découpe | 112 × 36 mm |
| Pour épaiss. min. de paroi | 1,5 mm |
| Pour épaiss. max. de paroi | 2 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
| Pour diamètres de câble | 32 x 3.2 - 6.3 mm |
Convainquez-vous du montage simple et rapide de nos produits.
Regardez la vidéo de montage!
