KEL-QTE 20|2.5
| 部品番号 | 43412 |
| EAN | 4251269309793 |
| 梱包単位 | 10 |
| ケーブルの数 | 2 |
| コネクタ付きケーブルの最大外径 | 3.2 mm |
| コネクタ無ケーブルの最大外径 | 5.2 mm |
| 高さ | 6 mm |
| 取付け高さ | 2 mm |
| パネル板の最薄板厚 | 1.5 mm |
| パネル板の最大板厚 | 2.5 mm |
| コネクタ付きケーブルの最小外径 | 2.6 mm |
| コネクタ無ケーブルの最小外径 | 1 mm |
-
製品群
»
コネクタ付ケーブル用ケーブルエントリフレーム
»

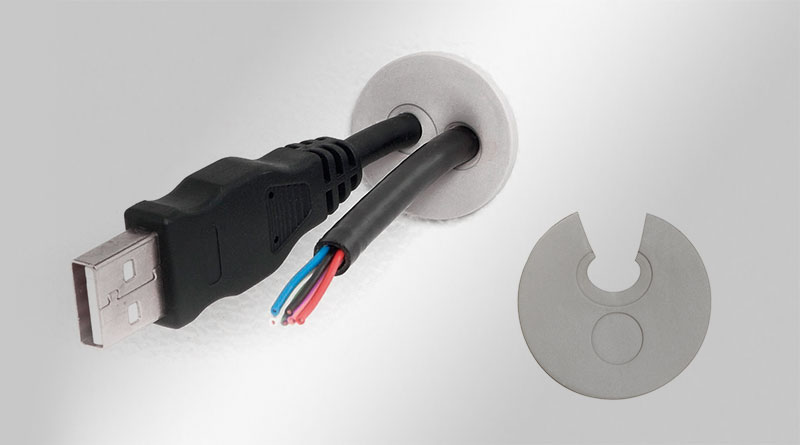

KEL-QTE 丸形挿し込み可能なケーブルエントリープレート
KEL-QTE 丸形挿し込み可能なケーブルエントリープレート
コネクタ付きケーブル用、工具不要アッセンブリ / IP54
KEL-QTEは、組み立て用のツールを使用することなく、事前にコネクタや圧着端子が結線されたケーブル、圧着端子付きケーブル、ホース、またはコンジットを簡単に配線できます。
KEL-QTEは取付け丸穴20mmに適合します。
仕様
| IP 保護等級（EN 60529に従って認定） | IP54 |
| 材質 |
エラストマ―
|
| 難燃性クラス | UL-94-V0、自己消化性 |
| 温度 | -40 C° 〜 100 C° |
| 特性 | UV耐候性, シリコンフリー, ハロゲンフリー |
| 取付け型式 | スナップイン |
| 取付け高さ | 2 mm |
特⻑とメリット
- 工具を使用せずに迅速に取付け
- コネクタ付、無しのケーブルを高密度に配置可能
- （メンテナンスなどで）分解する際に、KELフレームのネジの取り外しが不要
- メートル規格の取付け穴に最適
製品タイプとサイズ
KEL-QTE 20|3
| 部品番号 | 43413 |
| EAN | 4251269309809 |
| 梱包単位 | 10 |
| ケーブルの数 | 2 |
| コネクタ付きケーブルの最大外径 | 3.8 mm |
| コネクタ無ケーブルの最大外径 | 5.2 mm |
| 高さ | 6 mm |
| 取付け高さ | 2 mm |
| パネル板の最薄板厚 | 1.5 mm |
| パネル板の最大板厚 | 2.5 mm |
| コネクタ付きケーブルの最小外径 | 3.1 mm |
| コネクタ無ケーブルの最小外径 | 1 mm |
KEL-QTE 20|4
| 部品番号 | 43414 |
| EAN | 4251269309816 |
| 梱包単位 | 10 |
| ケーブルの数 | 2 |
| コネクタ付きケーブルの最大外径 | 4.8 mm |
| コネクタ無ケーブルの最大外径 | 5.2 mm |
| 高さ | 6 mm |
| 取付け高さ | 2 mm |
| パネル板の最薄板厚 | 1.5 mm |
| パネル板の最大板厚 | 2.5 mm |
| コネクタ付きケーブルの最小外径 | 3.8 mm |
| コネクタ無ケーブルの最小外径 | 1 mm |
