MIS-E3|2 KV20
| 部品番号 | 55500 |
| EAN | 4251269337185 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| ケーブル数 | 4 |
| 最大ケーブル径 | 15 mm |
| Cable gland | M20 (Ø 6 - 12 mm) |
| 長さ | 98 mm |
| 幅 | 40.5 mm |
| 高さ | 20 mm |
| 取付高 | 119 mm |
| 標準取付穴 | 65 × 24 mm |
| ネジ穴数 | 2 |
| ネジ穴径 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| バージョン | Without inserts |
| 適合グロメット | 2 x KT スモール |
-
製品一覧
»
コネクタ付ケーブル用ケーブルエントリフレーム
»
MIS | Modular Interface System
MIS | Modular Interface System
分割形ケーブルエントリーフレーム 3A、4Aと接続可、IP65、ULタイプ12

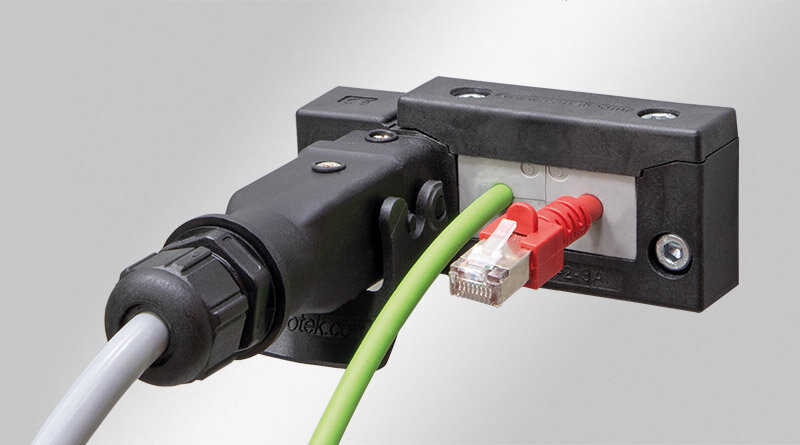

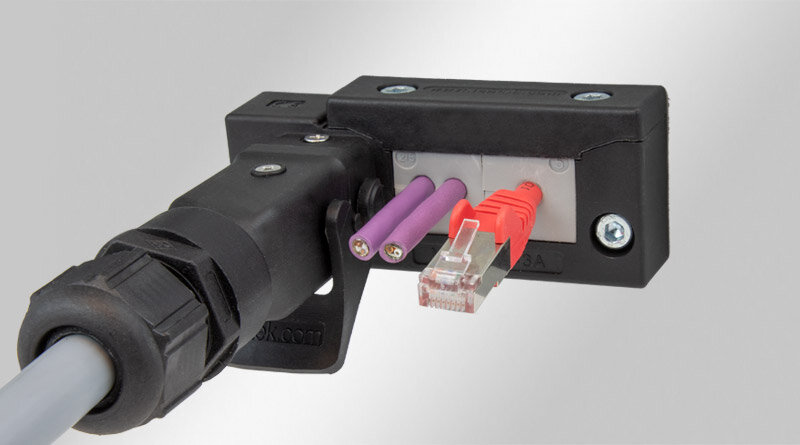

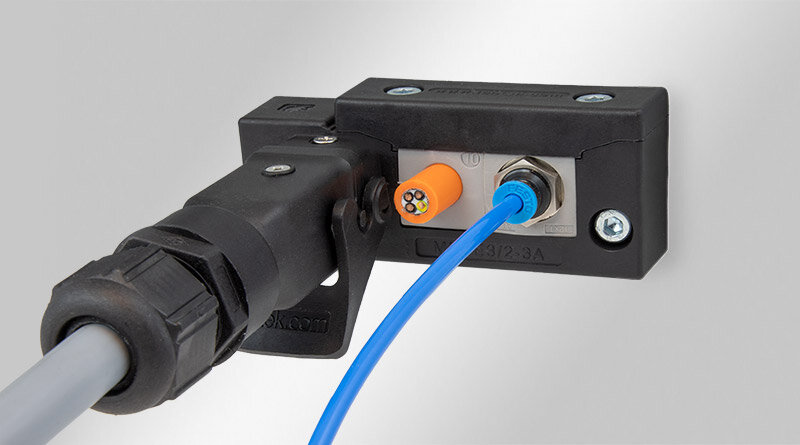

Modular Interface System（MIS）は、端末処理済ケーブルを配線する分割形ケーブルエントリーでありながら産業用角形コンクタ3Aまたは4Aも一緒に複合できる製品です。サイズ3Aまたは4Aの産業用コネクタを直接フレームに嵌合できます。ケーブル径1～15mmを配線でき、EN 62444に準拠したストレインリリーフ機能を満たしています。

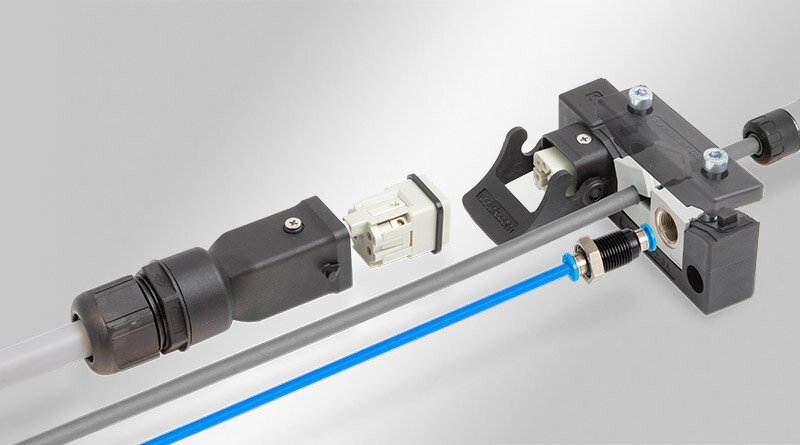

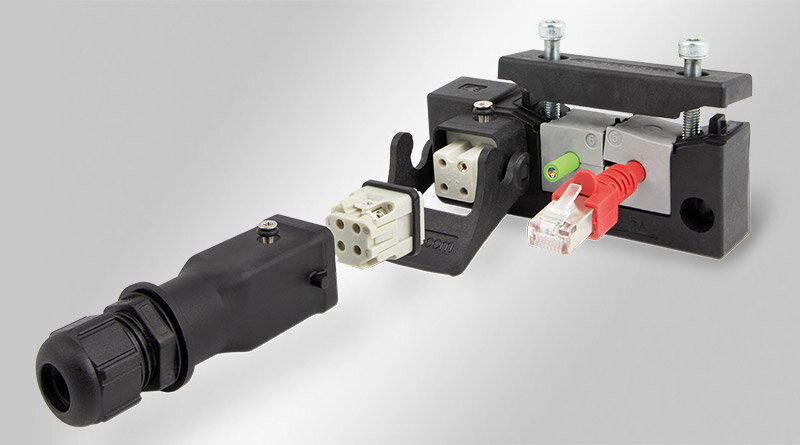

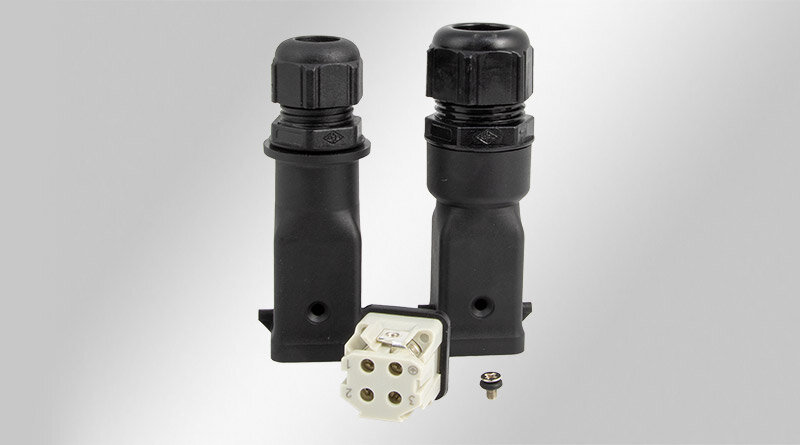

このケーブルエントリーフレームは、枠となるフレーム（3A/4Aソケットインサート用ハウジング）、キャップ、2個のネジとロックレバーで構成されています。それに対してプラグ側は、3A/4Aピンインサート用ハウジングとケーブルグランド、ケーブル径6～12ｍｍ用のM20またはケーブル径13-18mm用のM25 、で構成されています。MISは多数のメーカーが販売しているCE準拠のインサートと互換性があります。
ケーブル用グロメットは、フレームへ滑り込ませると自動的しっかりと嵌めあいます。すべてを組み込んだら、上蓋をネジで締め付けます。その後、プラグコネクタを嵌合しロックレバーで固定します。非嵌合時には、プラグコネクタ用に保護キャップを用意しています。ただし、このキャップは別途購入が必要です。
産業用角形コネクタとケーブルエントリーの複合により、それぞれの取付用カットアウトとそのスペースを小さくできます。
フレーム背面に一体化されたガスケットにより保護等級IP65を満たします。2つ穴グロメットを使用したアプリケーションでもIP65を達成しています。オプションの保護キャップはIP54です。
この製品はいつくかタイプがあります：鉄ネジまたはステンレススチールネジ。筐体固定穴にM4ブッシングの有無。ご希望の組み合わせについてお問い合わせください。
仕様
| IP 保護等級（EN 60529） | IP54, IP55, IP64, IP65 |
| UL Type (UL 50E) | UL Type 12 |
| 難燃性クラス | UL-94-V0、自己消火性 |
| 温度 | -40 C° 〜 120 C° |
| 材質 | ポリアミド |
| 特性 | 耐震, UV耐候性, ハロゲンフリー, シリコンフリー, 防錆（V2Aバージョン） |
特⻑とメリット
- 産業用コネクタと多彩に組合せられるフレームにより省スペース化が可能
- 配線加工済ケーブルの性能は保証
- 1つのフレームに3A / 4Aコネクタとケーブルを一体化
- 高安定性、耐振動性
- 非常に簡単な組立て
- 高い柔軟性
- 保護等級IP65 / ULタイプ12（適切なグロメットとガスケット使用時）
- EN 62444準拠のストレインリリーフ
- CE準拠、多数のメーカーが用意するインサートと互換性あり
製品タイプとサイズ
MIS-E3|2 KV20 V2A
| 部品番号 | 55500.200 |
| EAN | 4251269337253 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| ケーブル数 | 4 |
| 最大ケーブル径 | 15 mm |
| Cable gland | M20 (Ø 6 - 12 mm) |
| 長さ | 98 mm |
| 幅 | 40.5 mm |
| 高さ | 20 mm |
| 取付高 | 119 mm |
| 標準取付穴 | 65 × 24 mm |
| ネジ穴数 | 2 |
| ネジ穴径 | 5.8 mm |
| ネジ材質 | ステンレススチール（V2A） |
| バージョン | Without inserts |
| 適合グロメット | 2 x KT スモール |
MIS-E3|2 KV25
| 部品番号 | 55501 |
| EAN | 4251269337192 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| ケーブル数 | 4 |
| 最大ケーブル径 | 15 mm |
| Cable gland | M25 (Ø 13 - 18 mm) |
| 長さ | 98 mm |
| 幅 | 40.5 mm |
| 高さ | 20 mm |
| 取付高 | 119 mm |
| 標準取付穴 | 65 × 24 mm |
| ネジ穴数 | 2 |
| ネジ穴径 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| バージョン | Without inserts |
| 適合グロメット | 2 x KT スモール |

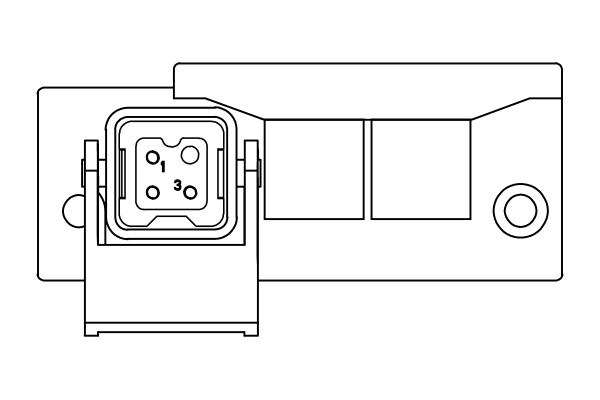

MIS-E3|2 KV20 3A
| 部品番号 | 55502 |
| EAN | 4251269337208 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| ケーブル数 | 4 |
| 最大ケーブル径 | 15 mm |
| Cable gland | M20 (Ø 6 - 12 mm) |
| 長さ | 98 mm |
| 幅 | 40.5 mm |
| 高さ | 20 mm |
| 取付高 | 119 mm |
| 標準取付穴 | 65 × 24 mm |
| ネジ穴数 | 2 |
| ネジ穴径 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| バージョン | With 3A inserts |
| 適合グロメット | 2 x KT スモール |
MIS-E3|2 KV20 3A V2A
| 部品番号 | 55502.200 |
| EAN | 4251269337338 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| ケーブル数 | 4 |
| 最大ケーブル径 | 15 mm |
| Cable gland | M20 (Ø 6 - 12 mm) |
| 長さ | 98 mm |
| 幅 | 40.5 mm |
| 高さ | 20 mm |
| 取付高 | 119 mm |
| 標準取付穴 | 65 × 24 mm |
| ネジ穴数 | 2 |
| ネジ穴径 | 5.8 mm |
| ネジ材質 | ステンレススチール（V2A） |
| バージョン | With 3A inserts |
| 適合グロメット | 2 x KT スモール |
MIS-E3|2 KV25 3A
| 部品番号 | 55503 |
| EAN | 4251269337215 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| ケーブル数 | 4 |
| 最大ケーブル径 | 15 mm |
| Cable gland | M25 (Ø 13 - 18 mm) |
| 長さ | 98 mm |
| 幅 | 40.5 mm |
| 高さ | 20 mm |
| 取付高 | 119 mm |
| 標準取付穴 | 65 × 24 mm |
| ネジ穴数 | 2 |
| ネジ穴径 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| バージョン | With 3A inserts |
| 適合グロメット | 2 x KT スモール |

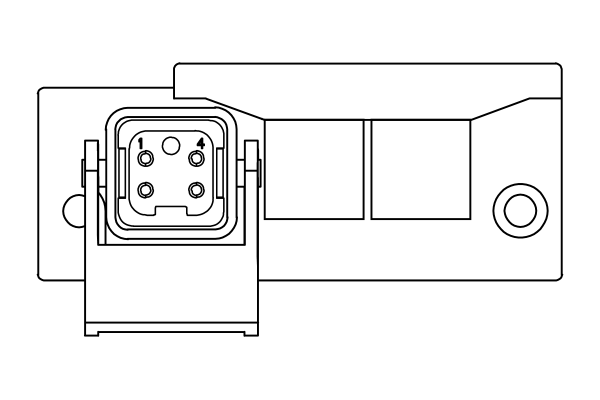

MIS-E3|2 KV20 4A
| 部品番号 | 55504 |
| EAN | 4251269337222 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| ケーブル数 | 4 |
| 最大ケーブル径 | 15 mm |
| Cable gland | M20 (Ø 6 - 12 mm) |
| 長さ | 98 mm |
| 幅 | 40.5 mm |
| 高さ | 20 mm |
| 取付高 | 119 mm |
| 標準取付穴 | 65 × 24 mm |
| ネジ穴数 | 2 |
| ネジ穴径 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| バージョン | With 4A inserts |
| 適合グロメット | 2 x KT スモール |
MIS-E3|2 KV20 4A V2A
| 部品番号 | 55504.200 |
| EAN | 4251269337413 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| ケーブル数 | 4 |
| 最大ケーブル径 | 15 mm |
| Cable gland | M20 (Ø 6 - 12 mm) |
| 長さ | 98 mm |
| 幅 | 40.5 mm |
| 高さ | 20 mm |
| 取付高 | 119 mm |
| 標準取付穴 | 65 × 24 mm |
| ネジ穴数 | 2 |
| ネジ穴径 | 5.8 mm |
| ネジ材質 | ステンレススチール（V2A） |
| バージョン | With 4A inserts |
| 適合グロメット | 2 x KT スモール |
MIS-E3|2 KV25 4A
| 部品番号 | 55505 |
| EAN | 4251269337239 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| ケーブル数 | 4 |
| 最大ケーブル径 | 15 mm |
| Cable gland | M25 (Ø 13 - 18 mm) |
| 長さ | 98 mm |
| 幅 | 40.5 mm |
| 高さ | 20 mm |
| 取付高 | 119 mm |
| 標準取付穴 | 65 × 24 mm |
| ネジ穴数 | 2 |
| ネジ穴径 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| バージョン | With 4A inserts |
| 適合グロメット | 2 x KT スモール |

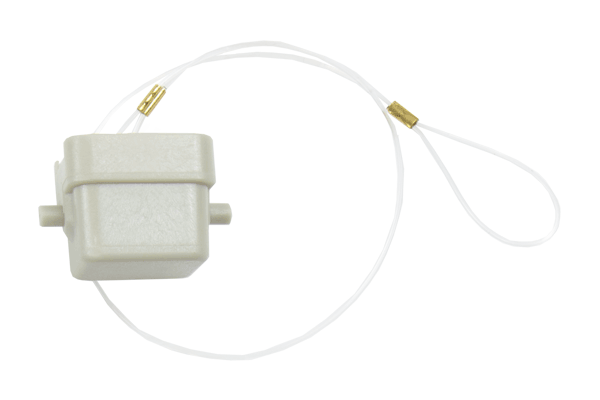

MIS Protection cover
| 部品番号 | 55512 |
| EAN | 4251269337246 |
| 梱包単位 | 5 |
在庫あり

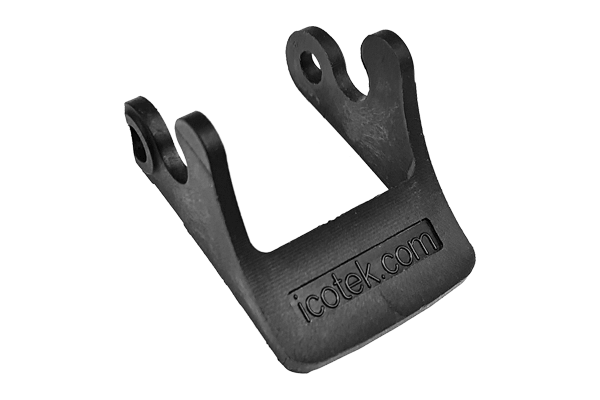

MIS Locking element
| 部品番号 | 55513 |
| EAN | 4251269337567 |
| 梱包単位 | 5 |
在庫あり
3Aインサート
| 部品番号 | 55510 |
| EAN | 4251269337499 |
| 梱包単位 | 5 |
| 定格電流 | 10 A |
| 定格電圧 | 230 V |
在庫あり
4Aインサート
| 部品番号 | 55511 |
| EAN | 4251269337529 |
| 梱包単位 | 5 |
| 定格電流 | 10 A |
| 定格電圧 | 230 V |
在庫あり
ハウジング KV20
| 部品番号 | 55514 |
| 梱包単位 | 5 |
| Cable gland | M20 |
| クランプ範囲 | 1 x 6 - 12 mm |
在庫あり
ハウジング KV25
| 部品番号 | 55515 |
| 梱包単位 | 5 |
| Cable gland | M25 |
| クランプ範囲 | 1 x 13 - 18 mm |
在庫あり
