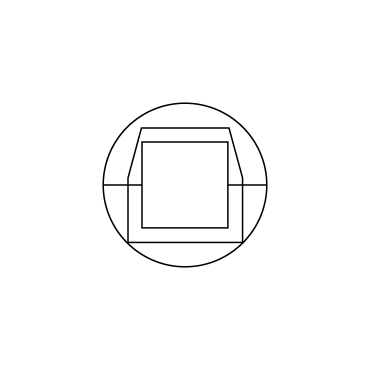

KVT 20 gy
| 部品番号 | 45034 |
| EAN | 4251269311147 |
| 梱包単位 | 10 |
| ケーブルの数 | 1 |
| 最大ケーブル径 | 11 mm |
| 色 | グレー（RAL 7035と類似） |
| 外径 | 40 mm |
| 取付け高さ | 20.5 mm |
| カットアウトメートル穴 | M20 |
| ネジ | M20 × 1,5 |
| ネジ長さ | 14 mm |
| グロメットのアッセンブリ | 1 x KT 小 |
-
製品群
»
コネクタ付きケーブル用ケーブルグランド
»
KVT 分割形ケーブルグランド
KVT 分割形ケーブルグランド
コネクタ付きケーブル用、M20-M63 / IP54 / ULタイプ12

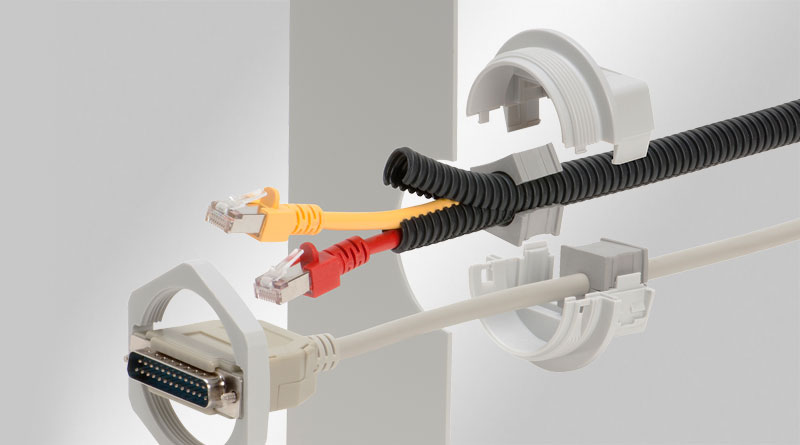

KVTは丸形の分割形フレームで、コネクタ付きケーブルまたは完全なケーブルハーネスを素早く簡単に取り付け、シールできます。また、圧着端子やコネクタ無し、空気圧、油圧のラインやコンジットを簡単に配線(例えば、制御パネル、筐体、機械)、IP54/ULタイプ12でシールすることができます。

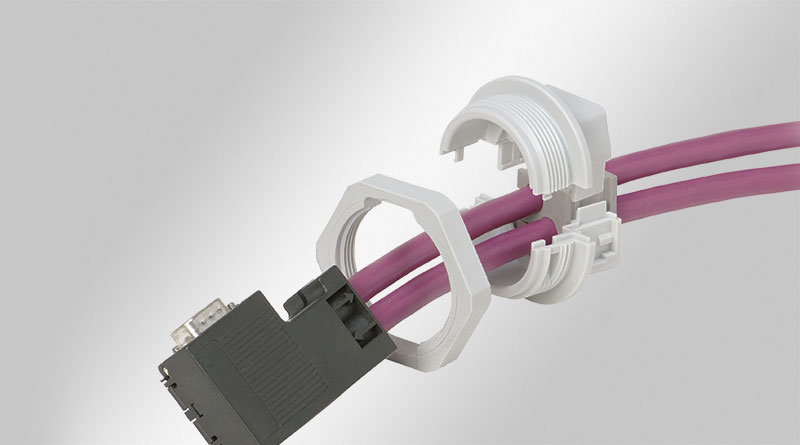

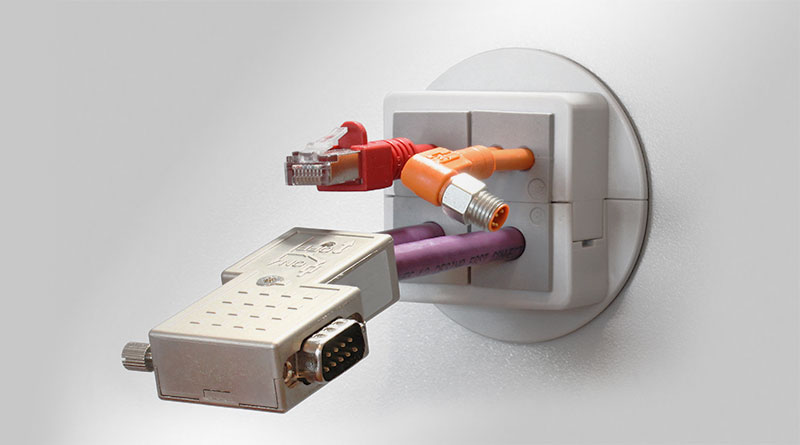

ケーブルグランドは取り付けが簡単です。端末処理済ケーブルを、下半分のフレームにセットされた分割形グロメット内に配置します。ケーブルグランドのサイズに応じて、1個、2個、または4個のグロメットを取り付けることができます。マルチホールグロメットを使用することにより、1個のケーブルグランドで最大16本まで配線することができます。
ポリアミドロックナットとOリングは同梱されています。
分割形ケーブルグランドKVTと組み合わせてDサブ、DVIまたはPROFIBUSコネクタを配線するには、カットアウト付きの特別な形状ロックナットが必要です。別途販売しております。
仕様
| IP 保護等級（EN 60529に従って認定） | IP54 |
| ULタイプ （UL 50Eに従って認定） | UL Type 12 |
| 材質 |
ポリカーボネイト
|
| 難燃性クラス | UL-94-V0、自己消化性 |
| 温度 | -30 C° 〜 100 C° |
| 特性 | ハロゲンフリー, シリコンフリー |
| 取付け型式 | ロックナット組付け |
特⻑とメリット
- コネクタ付、無しのケーブルを高密度に配置可能
- 端末処理されたケーブルの保証を持続
- 改造、修理やメンテナンスは迅速かつ簡単に可能
- 高密度配線と豊富なグロメット
- メートル規格の取付け穴に最適
- 六角ナット同梱
- 2つ穴、4つ穴のグロメットを使用すると高密度配線が可能
製品タイプとサイズ

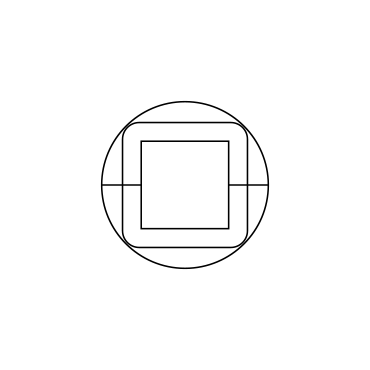

KVT 25 gy
| 部品番号 | 45035 |
| EAN | 4251269311154 |
| 梱包単位 | 10 |
| ケーブルの数 | 1 |
| 最大ケーブル径 | 15 mm |
| 色 | グレー（RAL 7035と類似） |
| 外径 | 40 mm |
| 取付け高さ | 20.5 mm |
| カットアウトメートル穴 | M25 |
| ネジ | M25 × 1,5 |
| ネジ長さ | 14 mm |
| グロメットのアッセンブリ | 1 x KT 小 |

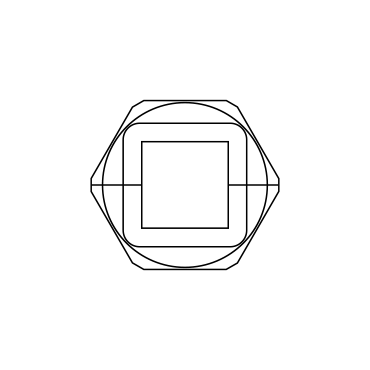

KVT 32 gy
| 部品番号 | 45036 |
| EAN | 4251269311161 |
| 梱包単位 | 10 |
| ケーブルの数 | 4 |
| 最大ケーブル径 | 17 mm |
| 色 | グレー（RAL 7035と類似） |
| 外径 | 40 mm |
| 取付け高さ | 20.5 mm |
| カットアウトメートル穴 | M32 |
| ネジ | M32 × 1,5 |
| ネジ長さ | 14 mm |
| グロメットのアッセンブリ | 1 x KT 小 |
KVT 32 bk
| 部品番号 | 45026 |
| EAN | 4251269311086 |
| 梱包単位 | 10 |
| ケーブルの数 | 4 |
| 最大ケーブル径 | 17 mm |
| 色 | 黒色 (RAL 9001) |
| 外径 | 40 mm |
| 取付け高さ | 20.5 mm |
| カットアウトメートル穴 | M32 |
| ネジ | M32 × 1,5 |
| ネジ長さ | 14 mm |
| グロメットのアッセンブリ | 1 x KT 小 |
KVT 32 + KGM-SUB-D9 gy
| 部品番号 | 45037 |
| EAN | 4251269311178 |
| 梱包単位 | 10 |
| ケーブルの数 | 4 |
| 最大ケーブル径 | 17 mm |
| 色 | グレー（RAL 7035と類似） |
| 外径 | 40 mm |
| 取付け高さ | 20.5 mm |
| カットアウトメートル穴 | M32 |
| ネジ | M32 × 1,5 |
| ネジ長さ | 14 mm |
| グロメットのアッセンブリ | 1 x KT 小 |

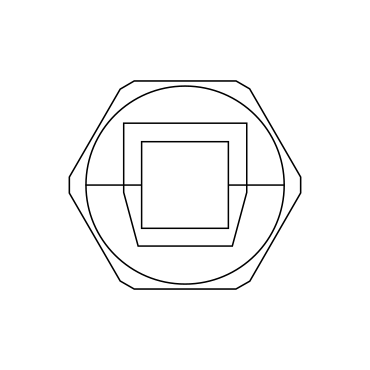

KVT 40 gy
| 部品番号 | 45203 |
| EAN | 4251269311307 |
| 梱包単位 | 10 |
| ケーブルの数 | 4 |
| 最大ケーブル径 | 17 mm |
| 色 | グレー（RAL 7035と類似） |
| 外径 | 50 mm |
| 取付け高さ | 20.5 mm |
| カットアウトメートル穴 | M40 |
| ネジ | M40 × 1,5 |
| ネジ長さ | 14 mm |
| グロメットのアッセンブリ | 1 x KT 小 |
KVT 40 bk
| 部品番号 | 45028 |
| EAN | 4251269311109 |
| 梱包単位 | 10 |
| ケーブルの数 | 4 |
| 最大ケーブル径 | 17 mm |
| 色 | 黒色 (RAL 9001) |
| 外径 | 50 mm |
| 取付け高さ | 20.5 mm |
| カットアウトメートル穴 | M40 |
| ネジ | M40 × 1,5 |
| ネジ長さ | 14 mm |
| グロメットのアッセンブリ | 1 x KT 小 |
KVT 40 + KGM-PB gy
| 部品番号 | 45205 |
| EAN | 4251269311321 |
| 梱包単位 | 10 |
| ケーブルの数 | 4 |
| 最大ケーブル径 | 17 mm |
| 色 | グレー（RAL 7035と類似） |
| 外径 | 50 mm |
| 取付け高さ | 20.5 mm |
| カットアウトメートル穴 | M40 |
| ネジ | M40 × 1,5 |
| ネジ長さ | 14 mm |
| グロメットのアッセンブリ | 1 x KT 小 |

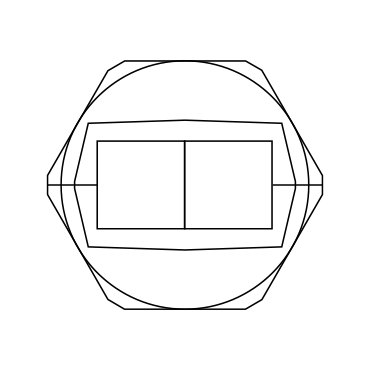

KVT 50-2 gy
| 部品番号 | 45204 |
| EAN | 4251269311314 |
| 梱包単位 | 5 |
| ケーブルの数 | 8 |
| 最大ケーブル径 | 17 mm |
| 色 | グレー（RAL 7035と類似） |
| 外径 | 60 mm |
| 取付け高さ | 20.5 mm |
| カットアウトメートル穴 | M50 |
| ネジ | M50 × 1,5 |
| ネジ長さ | 14 mm |
| グロメットのアッセンブリ | 2 x KT 小 |
KVT 50-2 bk
| 部品番号 | 45030 |
| EAN | 4251269311123 |
| 梱包単位 | 5 |
| ケーブルの数 | 8 |
| 最大ケーブル径 | 17 mm |
| 色 | 黒色 (RAL 9001) |
| 外径 | 60 mm |
| 取付け高さ | 20.5 mm |
| カットアウトメートル穴 | M50 |
| ネジ | M50 × 1,5 |
| ネジ長さ | 14 mm |
| グロメットのアッセンブリ | 2 x KT 小 |
KVT 50-2 + KGM-SUB-D25 gy
| 部品番号 | 45206 |
| EAN | 4251269311338 |
| 梱包単位 | 5 |
| ケーブルの数 | 8 |
| 最大ケーブル径 | 17 mm |
| 色 | グレー（RAL 7035と類似） |
| 外径 | 60 mm |
| 取付け高さ | 20.5 mm |
| カットアウトメートル穴 | M50 |
| ネジ | M50 × 1,5 |
| ネジ長さ | 14 mm |
| グロメットのアッセンブリ | 2 x KT 小 |

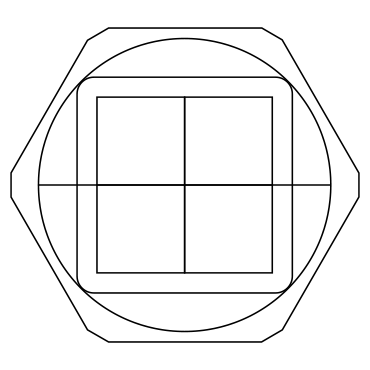

KVT 63|4 gy
| 部品番号 | 45215 |
| EAN | 4251269311352 |
| 梱包単位 | 5 |
| ケーブルの数 | 16 |
| 最大ケーブル径 | 16 mm |
| 色 | グレー（RAL 7035と類似） |
| 外径 | 70.5 mm |
| 取付け高さ | 20.5 mm |
| カットアウトメートル穴 | M63 |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| グロメットのアッセンブリ | 4 x KT 小 |
KVT 63|4 bk
| 部品番号 | 45115 |
| EAN | 4251269311253 |
| 梱包単位 | 5 |
| ケーブルの数 | 16 |
| 最大ケーブル径 | 16 mm |
| 色 | 黒色 (RAL 9001) |
| 外径 | 70.5 mm |
| 取付け高さ | 20.5 mm |
| カットアウトメートル穴 | M63 |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| グロメットのアッセンブリ | 4 x KT 小 |
KVT 63|1 gy
| 部品番号 | 45212 |
| EAN | 4251269311345 |
| 梱包単位 | 5 |
| ケーブルの数 | 1 |
| 最大ケーブル径 | 35 mm |
| 色 | グレー（RAL 7035と類似） |
| 外径 | 70.5 mm |
| 取付け高さ | 20.5 mm |
| カットアウトメートル穴 | M63 |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| グロメットのアッセンブリ | 1 x KT 大 |
