QT-AT-K-M M5 × 0.5
| 部品番号 | 42604 |
| EAN | 4251269323423 |
| 梱包単位 | 5 |
| ネジ | M5 × 0,5 |
| 長さ | 20 mm |
| 幅 | 19 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
-
製品一覧
»
IMAS-CONNECT™アダプタグロメット
»
QT-AT-M / QT-AT-K-M アダプタグロメット
QT-AT-M / QT-AT-K-M アダプタグロメット
メートル規格M5～M25雌ネジ付き・保護等級IP54

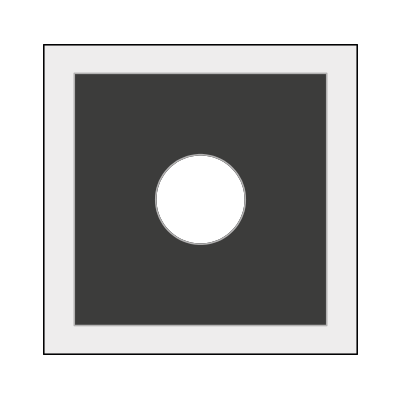

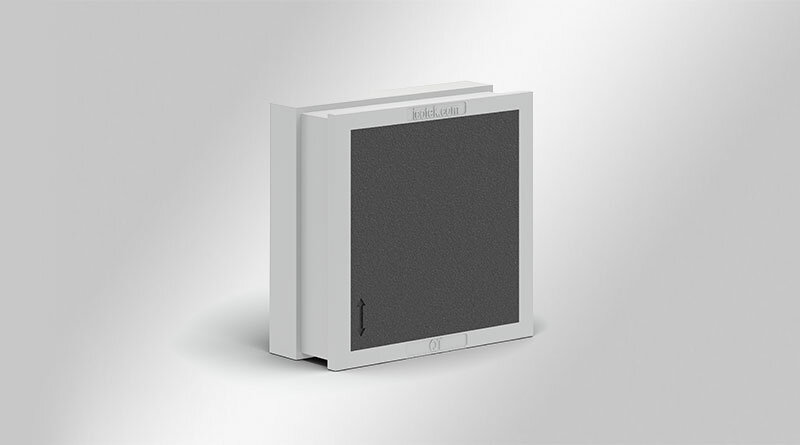

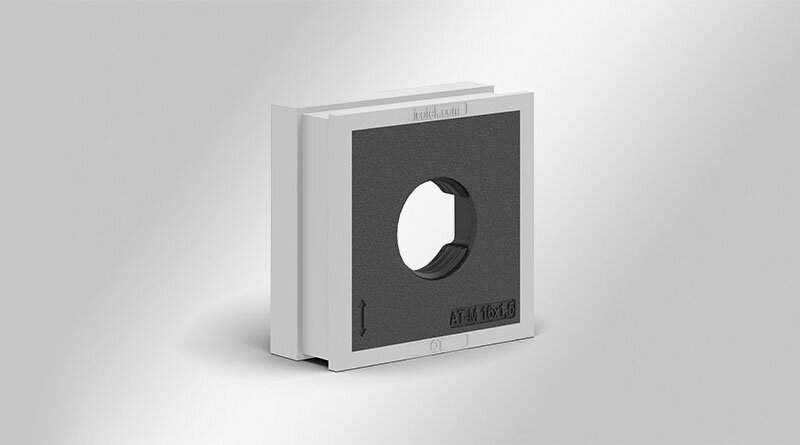

アダプタグロメットQT-AT-Mは、QTラージグロメットをベースにしています。このグロメットにはポリアミド製本体が組み込まれており、内径がメートル規格M12×1.0・M16×1.5・M20×1.5・M25×1.5となっています。
信号・データ・電源・ハイブリッドの各コネクタを、適合するAT-Mのネジ部にねじ込むだけで、インターフェースを構築することができます。また、圧力補正エレメントやコンジット継手(M25×1.5まで)をねじ込むこともできます。メートル規格雌ネジを持つ新アダプタグロメットQT-AT-Mに適合するよう、M16・M20・M25サイズのネジプラグも用意しています。

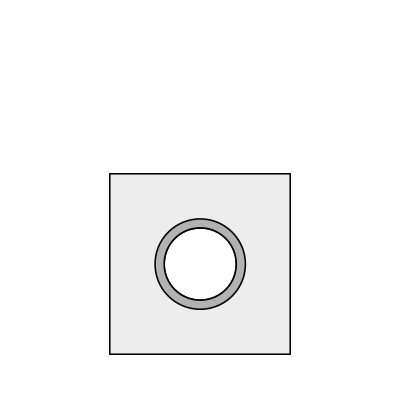

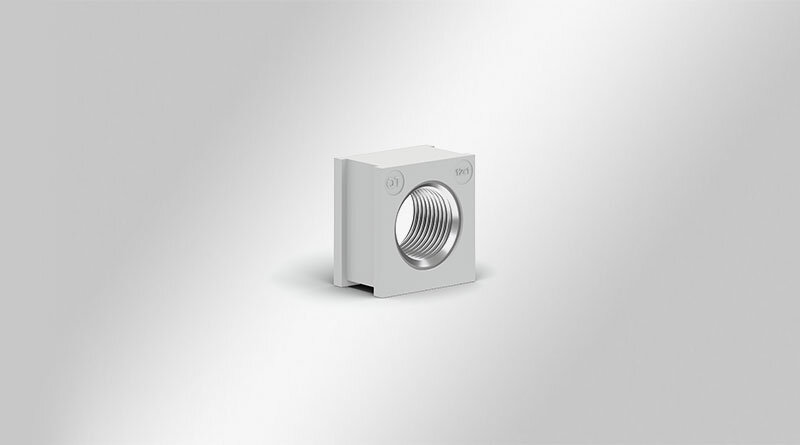

QT-AT-K-Mアダプターグロメットは、QTスモールグロメットをベースにしています。真鍮にニッケルメッキを施した本体が組み込まれており、内径がメートル規格M5×0.5・M8×1.0・M12×1.0・M12×1.5となっています。
QT-AT-K-Mアダプタグロメットを使用することで、例えば、空気圧式バルクヘッドコネクタ(M12x1.0)や多数の丸型コネクタ、圧力補正エレメントをケーブルエントリーに直接組み込むことができます。
QT-AT-M・QT-AT-K-Mアダプタグロメットは、QTグロメットをベースにした全ての分割式KEL-QUICKケーブルエントリシステムに適しています。
仕様
| IP 保護等級（EN 60529） | IP54 |
| 難燃性クラス | UL-94-V0、自己消火性 |
| 温度 | -40 C° 〜 100 C° |
| 材質 | エラストマ― ベースフレーム: ポリアミド |
| 特性 | シリコンフリー, ハロゲンフリー |
特⻑とメリット
- 搭載コネクタ・ソケットをケーブルエントリシステムに直接組込み可能
- 筐体壁に別途の取付穴不要
- 省スペース化
製品タイプとサイズ
QT-AT-K-M M8 × 1.0
| 部品番号 | 42605 |
| EAN | 4251269323430 |
| 梱包単位 | 5 |
| ネジ | M8 × 1,0 |
| 長さ | 20 mm |
| 幅 | 19 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
QT-AT-K-M M8 × 0.5
| 部品番号 | 42609 |
| EAN | 4251269323829 |
| 梱包単位 | 5 |
| ネジ | M8 × 0,5 |
| 長さ | 20 mm |
| 幅 | 19 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
QT-AT-K-M M12 × 1.0
| 部品番号 | 42606 |
| EAN | 4251269323447 |
| 梱包単位 | 5 |
| ネジ | M12 × 1,0 |
| 長さ | 20 mm |
| 幅 | 19 mm |
| 高さ | 12 mm |
| 取付高 | 2 mm |
QT-AT-M 12 × 1.0
| 部品番号 | 42596 |
| EAN | 4251269322952 |
| 梱包単位 | 10 |
| ネジ | M12 × 1,0 |
| 長さ | 40 mm |
| 幅 | 39 mm |
| 高さ | 19 |
| 取付高 | 2 |
QT-AT-M 16 × 1.5
| 部品番号 | 42597 |
| EAN | 4251269322969 |
| 梱包単位 | 10 |
| ネジ | M16 × 1,5 |
| 長さ | 40 mm |
| 幅 | 39 mm |
| 高さ | 19 |
| 取付高 | 2 |
QT-AT-M 20 × 1.5
| 部品番号 | 42598 |
| EAN | 4251269322976 |
| 梱包単位 | 10 |
| ネジ | M20 × 1,5 |
| 長さ | 40 mm |
| 幅 | 39 mm |
| 高さ | 19 |
| 取付高 | 2 |
