EMC stínicí spony

Součásti stínění a uzemnění EMI



V procesní technice je pro elektrická MaR zařízení (měření, řízení, regulace) požadována stále vyšší odolnost proti rušení. Důležitým prvkem zařízení se tak stává stínění proti elektromagnetickým vlivům a jeho uzemnění. V širokých frekvenčních rozsazích stínicí spony SKL vykazují výborný útlum a stínění EMC pro kabely o průměru 1,5 až 75 mm. Zjistit více »

Přehled produktů:

EMC stínicí spony pro montáž pomocí nýtů

EMC stínicí spony bez patky pro montáž pomocí nýtů.

» SKL | MSKL

EMC konfigurátor

Nakonfigurujte si vlastní provedení EMC kabelových lišt RLF nebo RLFZ během okamžiku.

EMC konfigurátor

EMC stínicí spony pro montáž pomocí šroubů

EMC stínicí spony pro montáž pomocí šroubů, např. na stěnu rozváděče.

» LF

EMC stínicí lišty pro montáž pomocí šroubů

EMC stínicí lišty osazené sponami pro stínění až 12 kabelů.

» RLF

EMC stínicí spony na DIN lištu 35 mm

EMC stínící spony pro montáž na DIN lištu 35 mm H.

» SF

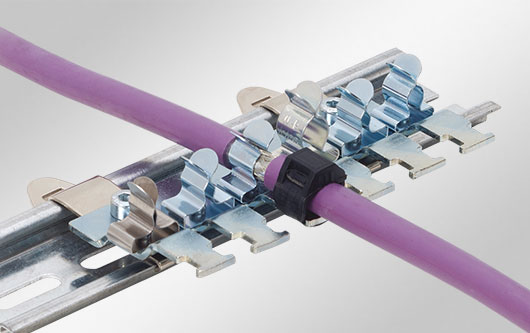

EMC stínicí lišty pro montáž na DIN lištu 35 mm

EMC stínicí lišty osazené sponami pro stínění až 12 kabelů.

» SF | RLFZ

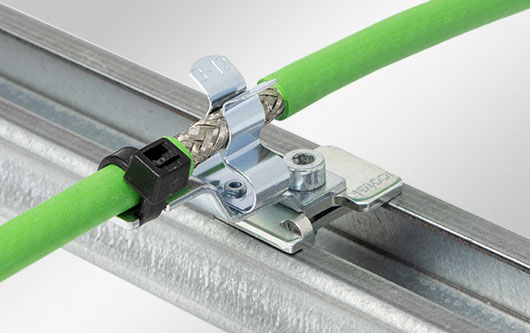

EMC stínicí spony na C-lištu 30 mm

EMC stínicí spony pro montáž na C-lištu 30 mm. Nyní také kompatibilní s běžnými kabelovými sponami.

» SC | LFC

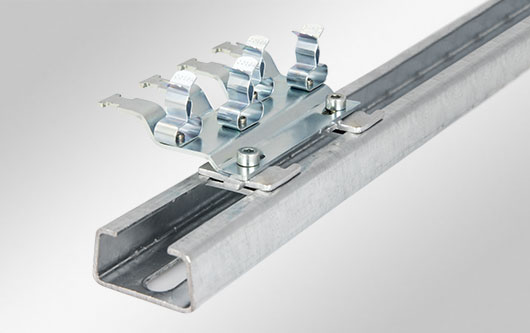

EMC stínicí lišty pro montáž na C-lištu

EMC stínicí lišty osazené sponami pro stínění až 12 kabelů.

» SC | RLFZ

EMC stínicí spony na sběrný pásek 10 x 3 mm

EMC stínicí spony pro montáž na sběrný pásek 10 x 3 mm.

» PFS

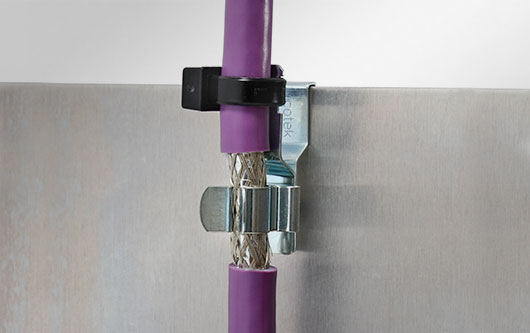

EMC stínicí spony na hranu plechu

EMC stínicí spony s montážními hroty pro nacvaknutí na hranu plechu.

» PFK

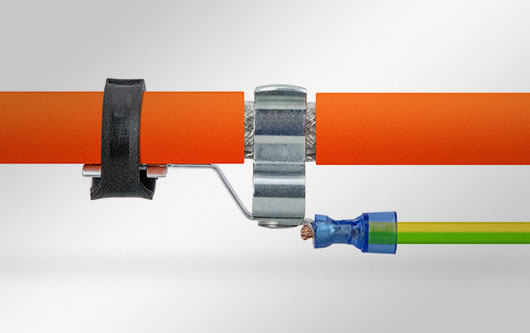

EMC stínicí spony s kabelovým okem

EMC stínicí spony s kabelovým okem pro montáž na PE vodiče.

» RCL | RCLZ-M

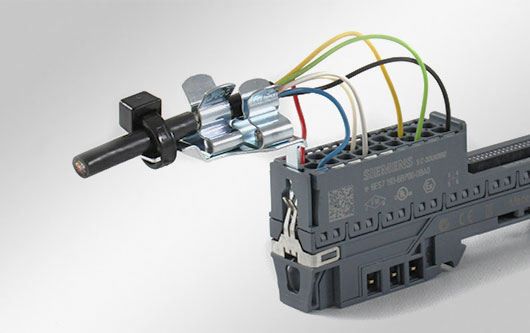

EMC stínicí spony pro decentrální periferní moduly

EMC stínicí spony pro stínění na periferních modulech mnoha výrobců.

» STFZ

EMC stínicí spony pro desky s plošnými spoji

EMC stínicí spony s pájecí patkou pro montáž na desky s plošnými spoji (PCB).

» PCB | SKL

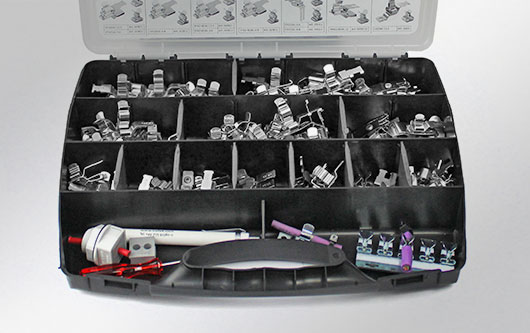

EMC ServiceBox

Servisní kufřík s SKL / MSKL stínicími sponami. Užitečný pomocník při vývoji, údržbě i servisu.

» EMC Service Boxes

EMC stínicí lišty pro průchodkové rámečky

EMC stínicí lišty pro průchodkové rámečky - s integrovaným odlehčením tahu.

» KEL-EMC-PF

EMC stínicí lišty pro průchodkové rámečky

EMC stínicí lišty pro průchodkové rámečky - s integrovaným odlehčením tahu.

» KEL-EMC

EMC stínicí pásky pro kabelové průchodky

EMC stínicí pásky pro metrické kabelové průchodky. Ekonomická alternativa EMC průchodek.

» KVT-EMC

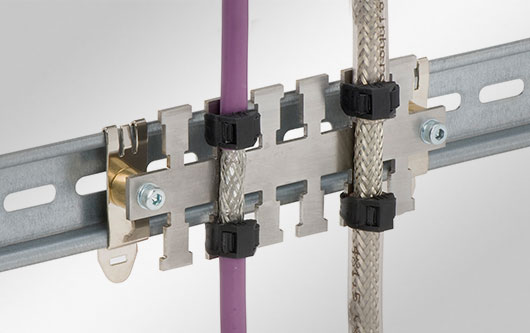

EMC stínicí lišty pro odlehčení tahu

EMC stínicí lišty pro odlehčení tahu. Různé typy montáže.

» KAFM

EMC stínicí plechy pro lišty ZL

EMC stínicí plechy pro montáž na odlehčovací lišty ZL.

» ZL|SB-EMC

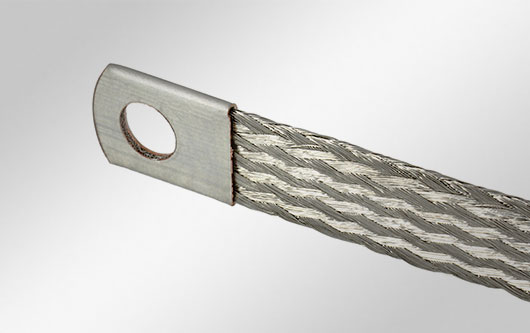

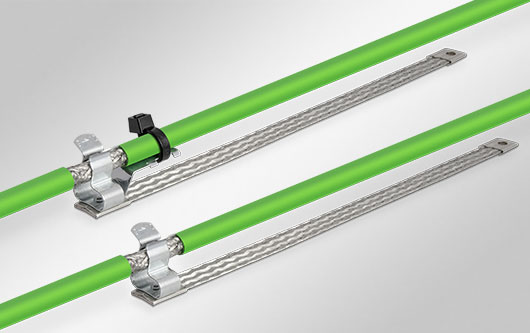

Uzemňovací pásky

Uzemňovací pásky jsou vyrobeny z flexibilních E-Cu splétaných lanek. Dostupné v různých délkách a průměrech.

» MB

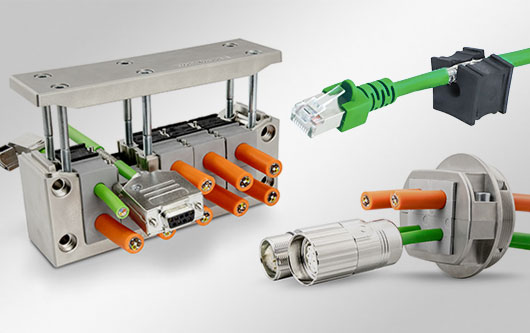

Průchodkové systémy EMC, IP55

V případě rušení šířenému vedením a vzduchem, poskytují naše průchodkové systémy EMC účinný způsob odrušení těchto jevů.

» Průchodkové systémy EMC

Vyhledávat a filtrovat produkty s icotek ProductFinder!

Najděte si ideální produkt pro svou aplikaci. Vyzkoušej to teď!

ProductFinder


V širokých frekvenčních rozsazích stínicí spony vykazují výborný útlum. Hodnoty impedance leží v uvažovaném frekvenčním rozsahu do 1 GHz pod 120 Ω a v rozsahu od 10 kHz do 100 MHz zřetelně pod 20 Ω. Poskytují stínění proti elektromagnetickým vlivům a jeho uzemnění.

Stínicí spony zajišťují maximální kontakt s opletením kabelu (viz obr. A). Dotyková plocha je až o 50 % větší než u klasických spon (viz obr. B). Přitom uvedený rozsah průměrů lze překročit o 10 %.

Spony SKL mají několik typů montáže, jako např. » montáž pomocí nýtů nebo šroubů, » montáž na DIN lištu nebo » sběrný pásek. Při použití správné řady a díky stahovacím páskům jsou kabely upevněny proti namáhání v tahu dle ČSN EN 62444.

Pokud potřebujete instalovat větší množství kabelů a musí být stíněny na relativně malém prostoru, icotek nabízí » EMC lišty RLF a RLFZ, efektivní řešení stínění až pro 12 kabelů.

S naším » EMC konfigurátorem si můžete navrhnout vlastní sestavu spon pro vaši aplikaci. Individuálně si vyberte velikost a polohu spon na liště podle požadovaných průměrů kabelů.

Jako alternativu k našim EMC stínícím sponám nabízíme také klasické pružinové stínící spony v různých velikostech a typech montáže.

» Stínicí lišty pro průchodkové rámečky, » stínicí pásky pro průchodky a » uzemňovací pásky, které jsou ekonomicky efektivní alternativou PE vodičů, rozšiřují naši širokou nabídku produktů stínění kabelů EMC.
