IMAS-CONNECT™

Průchodkové vložky pro konektory Keystone, moduly PushPull a metrické konektory

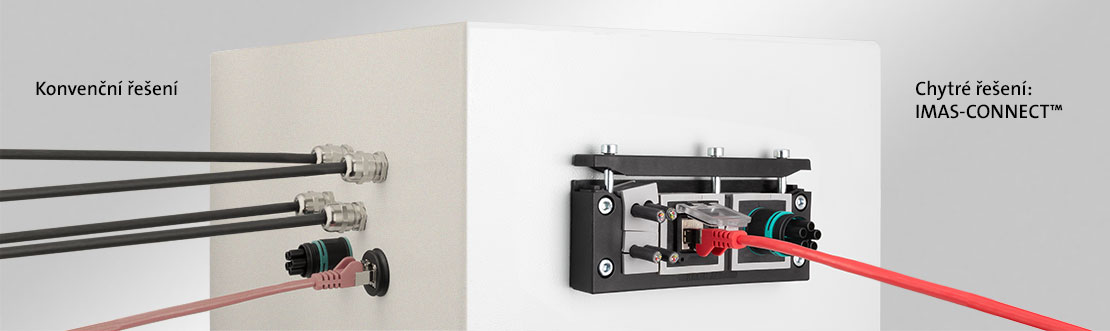

Nový modulární systém IMAS CONNECT™ od icotek obsahuje průchodkové vložky pro montáž metrických konektorů, modulů PushPull, konektorů Keystone, prvků kompenzace tlaku a mnoho dalšího. Použitím těchto vložek se průchodkový rámeček stává hybridním systémem. Zjistit více »

Vyžádat si zdarma vzorek výrobku

Průchodkové vložky pro systémy KEL

Průchodkový rámeček s konektorem 3A / 4A / IP65 / UL Type 12

Průchodkový systém MIS pro vedení kabelů s konektory i bez nich a rozhraním pro přenos signálů a napájení přes konektor 3A nebo 4A.

» MIS

Průchodková vložka pro KEL, pro průmyslové konektory 3A nebo 4A, IP65

Vložka pro pro průmyslové konektory 3A nebo 4A je odvozena od velké vložky KT.

» AT-HA

Průchodková vložka pro KEL s vnitřním metrickým závitem M5-M25, IP65/IP66 / UL Type 12

Vložka s vnitřním metrickým závitem je odvozena od vložky KT.

» AT-M | AT-K-M

Průchodková vložka pro KEL s vnitřním závitem 1/8" - 1/4" (BSP), IP66

Vložka s vnitřním závitem je odvozena od vložky KT.

Průchodková vložka s ochrannou krytkou pro KEL, pro konektory Keystone, IP54 / UL Type 12

Vložka s ochrannou krytkou pro konektory Keystone je odvozena od velké vložky KT.

» AT-KS-AK

Průchodková vložka pro KEL, pro konektory Keystone

Vložka pro konektory Keystone je odvozena od velké vložky KT.

» AT-KS

Průchodková vložka pro KEL, pro moduly PushPull, IP65

Vložka pro moduly PushPull je odvozena od velké vložky KT.

» AT-PP

Průchodková vložka pro KEL, pro čtvercovou přírubu M23, IP65

Vložka pro čtvercové příruby o rozměrech 19,8 x 19,8 mm (M23) je odvozena od velké vložky KT.

» AT-FL

Průchodková vložka pro KEL, pro speciální řešení, IP65 / UL Type 12

Vložka s vnitřním metrickým závitem je odvozena od vložky KT.

» AT-B

Dělené průchodkové rámečky, IP54 - IP66

Dělené průchodkové rámečky pro konfekcionované kabely (odpovídají normovaným rozměrům průmyslových konektorů).

Konfigurátor produktů

S konfigurátorem produktů si nyní můžete osadit kabelovou průchodku požadovanými vložkami.

Průchodkové vložky pro systémy QUICK

Průchodková vložka pro KEL-QUICK s vnitřním metrickým závitem M5-M25, IP54

Vložka s vnitřním metrickým závitem je odvozena od vložky QT.

» QT-AT-M | QT-AT-K-M

Průchodková vložka s ochrannou krytkou pro KEL-QUICK, pro konektory Keystone, IP54

Vložka s ochrannou krytkou pro konektory Keystone je odvozena od velké vložky QT.

» QT-AT-KS-AK

Průchodková vložka pro KEL-QUICK, pro konektory Keystone

Vložka pro konektory Keystone je odvozena od velké vložky QT.

» QT-AT-KS

Průchodková vložka pro KEL-QUICK, pro moduly PushPull, IP54

Vložka pro moduly PushPull je odvozena od velké vložky QT.

» QT-AT-PP

Průchodková vložka pro KEL-QUICK, pro čtvercovou přírubu M23, IP54

Vložka pro čtvercové příruby o rozměrech 19,8 x 19,8 mm (M23) je odvozena od velké vložky KT.

» QT-AT-FL

Průchodková vložka pro KEL-QUICK, pro speciální řešení, IP54

Vložka s vnitřním metrickým závitem je odvozena od vložky QT.

» QT-AT-B

Dělené průchodkové rámečky pro rychlou montáž, IP54 / UL Type 12

Dělené průchodkové rámečky na bázi QT vložek pro montáž bez použití nářadí. K dispozici jako jednořadé nebo dvouřadé verze.

» KEL-QUICK | KEL-QUICK-E

Příslušenství

Konektory 3A / 4A a odpovídajícími konektorovými pouzdry

Konektory 3A / 4A a odpovídajícími konektorovými pouzdry pro průchodkové vložky AT-HA a průchodkový rámeček MIS.

» Konektory 3A / 4A a odpovídajícími konektorovými pouzdry

Prvky kompenzace tlaku se závitem, IP68

Prvek kompenzace tlaku PCE se závitem se používá jako ochrana proti změnám tlaku, způsobených teplotními výkyvy, čímž chrání vnitřní prostory proti kondenzaci vody. Poskytuje třídu ochrany IP68.

» PCE

Pneumatické spojky

Pneumatické spojky jsou také k dispozici samostatně pro použití s průchodkovými vložkami.

» Pneumatické spojky

Keystone moduly

Moduly Keystone jsou také k dispozici samostatně pro použití s průchodkovými vložkami.

» Keystone moduly

Použitím těchto vložek se průchodkový rámeček stává hybridním systémem. Je možné zavádět konfekcionované a standardní kabely nebo hadice a zároveň slouží jako rozhraní pro konektory.

Vložky vyrobené z elastomeru s polyamidovým tělem dokonale zapadají do rámečků pro zavádění kabelů icotek, jako např. KEL-U, KEL-ER, KEL-FG a KEL-QUICK a zajistí stupeň krytí IP54 až IP65 / IP66.

Průchodková vložka AT-KS - velká rozmanitost integrace konektorů Keystone

» Vložka AT-KS je odvozena od velké vložky KT, » vložka QT-AT-KS je odvozena od velké vložky QT. Elastomerová vložka je vybavena polyamidovým tělem, do kterého lze snadno osadit konektory systému Keystone jako např. USB, RJ45, HDMI a asi 70 dalších. Konektor jednoduše zacvaknete do průchodkové vložky.

Vložka pro moduly Keystone je k dispozici také s ochrannou krytkou!

Pokud není modul Keystone osazen okamžitě při montáži, ochranná krytka adaptérových vložek AT-KS-AK / QT-AT-KS-AK s integrovaným těsněním nabízí spolehlivou ochranu proti stříkající vodě a prachu (IP54).

Přehled konektorů Keystone (PDF)

Adaptérová řešení IMAS-CONNECT™ pro konektory 3A nebo 4A

Vložka AT-HA je součástí modulárního systému IMAS-CONNECT™ a poprvé umožňuje přímou integraci konektorů 3A nebo 4A do průchodkového rámečku – bez nutnosti dalšího výřezu.

V kombinaci s konektory 3A nebo 4A a odpovídajícími konektorovými pouzdry pro M20 nebo M25 s kabelovou průchodkou nabízí vložka AT-HA kompaktní, efektivní a flexibilní řešení pro použití v průmyslových aplikacích. AT-HA je je vhodný pro konektory mnoha výrobců.

Pokud je prostor omezený, icotek nabízí kompaktní alternativu s rámečkem pro kabelovou průchodku MIS s integrovaným 3A/4A připojením.

AT-HA

MIS

Průchodková vložka AT-M - rozhraní pro PushPull konektory

» Vložka AT-PP je odvozena od velké vložky KT, » vložka QT-AT-PP je odvozena od velké vložky QT. Elastomerová vložka je vybavena polyamidovým tělem, do kterého lze snadno osadit moduly PushPull.

Přehled konektorů PushPull (PDF)

Průchodková vložka AT-FL pro čtvercovou přírubu M23

» Vložka AT-FL je odvozena od velké vložky KT, » vložka QT-AT-FL je odvozena od velké vložky QT.

Lze integrovat všechny čtvercové příruby o rozměrech 19,8 x 19,8 mm (M23).

AT-FL poskytuje ochranu až IP65 (v závislosti na použité přírubě a konektoru).

Průchodková vložka AT-M - rozhraní pro malé metrické konektory

» Vložka AT-K-M je odvozena od malé vložky KT, vložka QT-AT-K-M je odvozena od malé vložky QT. Použitím průchodkových vložek AT-K-M lze zapojovat konektory přímo do průchodkového rámečku. Nejčastěji se jedná o hydraulické spojky se závitem M12 x 1,0, konektory s metrickým závitem a prvky kompenzace tlaku.

Vložka AT-M je ideální pro vytvoření rozhraní pro signálové, datové, výkonové nebo hybridní konektory jednoduchým zašroubováním do závitu. Vložka AT-M je odvozena od velké KT vložky, » vložka QT-AT-M je odvozena od velké QT vložky. icotek také nabízí ucpávky pro zaslepení otvorů.

K dispozici je také vložka AT-B / QT-AT-B bez výřezu. Vnitřní polyamidové tělo je na jedné straně zcela uzavřeno. Možnost výroby vlastních otvorů a výřezů (např. pro montáž šroubových hybridních konektorů).
