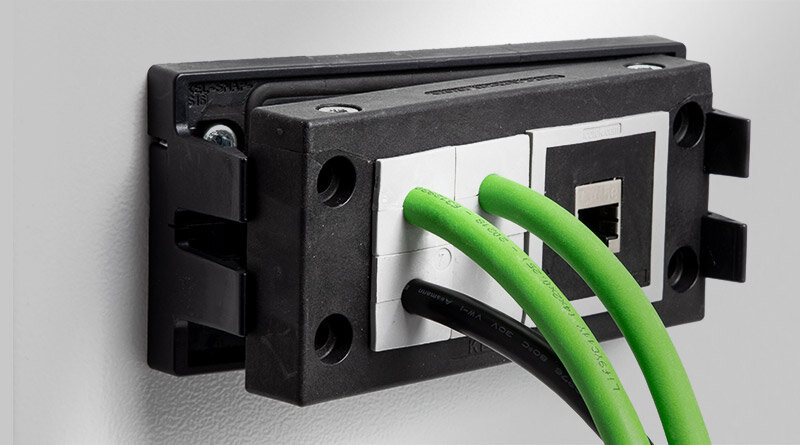

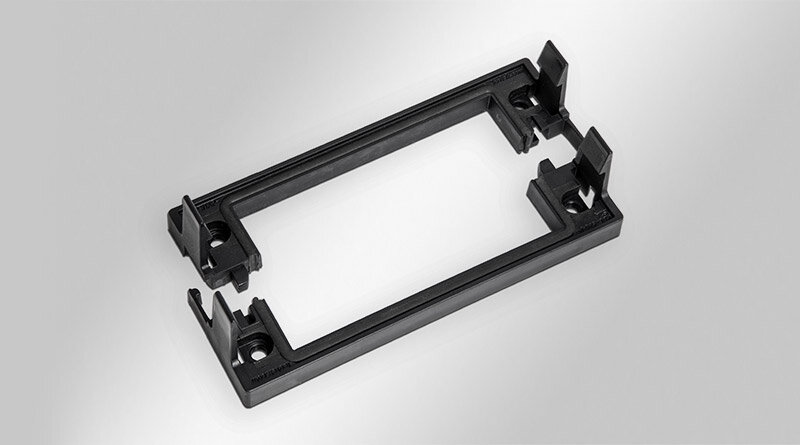

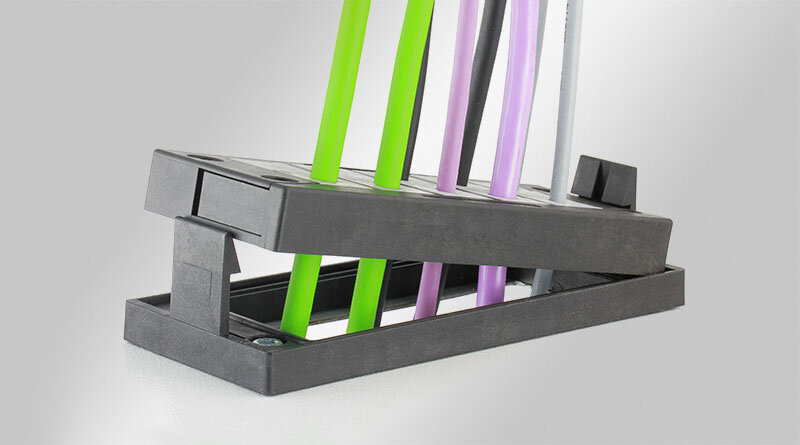

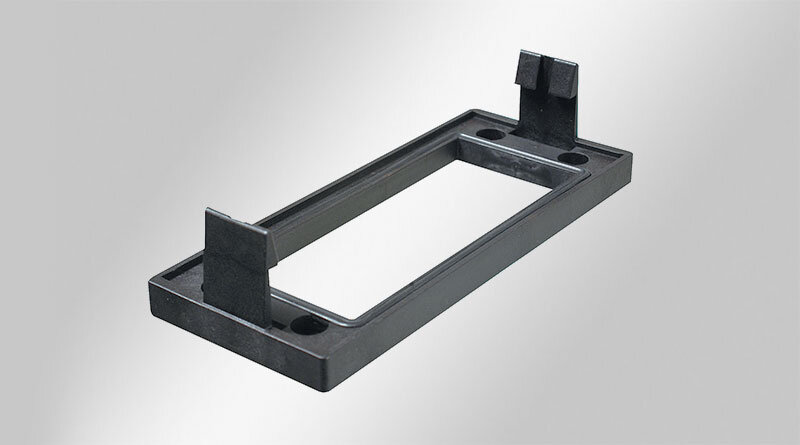

Nacvakávací patice KEL-SNAP umožňuje rychlou montáž průchodkových rámečků KEL / KEL-U / KEL-QUICK bez použití nářadí.

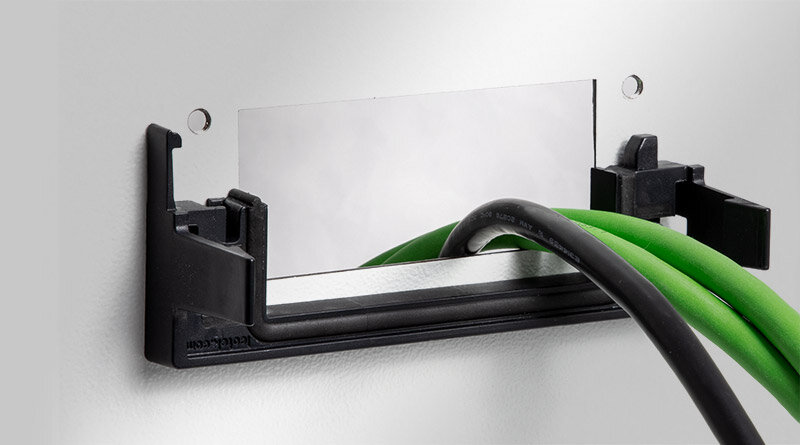

Výrobci rozváděčů mohou namontovat nacvakávací rámeček KEL-SNAP již při výrobě rozváděče, aby se zjednodušila a zkrátila pozdější montáž u výrobce strojů.
Základní výška výřezu je 36 mm, případně 46 mm pro velké konektory konfekcionovaných kabelů.
Zaslepovací desky BPK-SNAP umožňují zakrýt neosazenou nacvakávací patici KEL-SNAP.
| Stupeň krytí IP (EN 60529) | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| Třída hořlavosti | UL94-V0, samozhášivý |
| Teplota | -40 C° až 140 C° |
| Materiál | Polyamid |
| Typ montáže | Upevnění pomocí šroubů |
| Vlastnosti | bez silikonu, bez halogenu |
| Obj.č. | 42042 |
| EAN | 4251269307652 |
| Bal. | 10 |
| Typ montáže | Upevnění pomocí šroubů |
| Délka | 155 mm |
| Šířka | 64 mm |
| Výška | 38 mm |
| Instalační výška | 38 mm |
| Velikost výřezu | 112 × 36 mm |
| Počet otvorů | 4 |
| Průměr otvorů pro šrouby | 5,5 mm |
| Vhodné pro: | KEL 24, KEL-U 24, KEL-QUICK 24, KEL-FA 24, KEL-FG-A |
| Obj.č. | 42044 |
| EAN | 4251269307669 |
| Bal. | 1 |
| Typ montáže | Upevnění pomocí šroubů |
| Délka | 155 mm |
| Šířka | 89 mm |
| Výška | 38 mm |
| Instalační výška | 38 mm |
| Velikost výřezu | 112 × 66 mm |
| Počet otvorů | 4 |
| Průměr otvorů pro šrouby | 5,5 mm |
| Vhodné pro: | KEL 24-E |
| Obj.č. | 42046 |
| EAN | 4251269307676 |
| Bal. | 1 |
| Typ montáže | Upevnění pomocí šroubů |
| Délka | 155 mm |
| Šířka | 108 mm |
| Výška | 38 mm |
| Instalační výška | 38 mm |
| Velikost výřezu | 112 × 82 mm |
| Počet otvorů | 6 |
| Průměr otvorů pro šrouby | 5,5 mm |
| Vhodné pro: | KEL 24-MT |
| Obj.č. | 42040 |
| EAN | 4251269307645 |
| Bal. | 10 |
| Typ montáže | Upevnění pomocí šroubů |
| Délka | 128 mm |
| Šířka | 64 mm |
| Výška | 38 mm |
| Instalační výška | 38 mm |
| Velikost výřezu | 86 × 36 mm |
| Počet otvorů | 4 |
| Průměr otvorů pro šrouby | 5,5 mm |
| Vhodné pro: | KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16 |
| Obj.č. | 42039 |
| EAN | 4251269307638 |
| Bal. | 10 |
| Typ montáže | Upevnění pomocí šroubů |
| Délka | 108 mm |
| Šířka | 64 mm |
| Výška | 38 mm |
| Instalační výška | 38 mm |
| Velikost výřezu | 65 × 36 mm |
| Počet otvorů | 4 |
| Průměr otvorů pro šrouby | 5,5 mm |
| Vhodné pro: | KEL 10, KEL-U 10, KEL-FA 10, KEL-QUICK 10 |
| Obj.č. | 42038 |
| EAN | 4251269307621 |
| Bal. | 10 |
| Typ montáže | Upevnění pomocí šroubů |
| Délka | 81 mm |
| Šířka | 64 mm |
| Výška | 38 mm |
| Instalační výška | 38 mm |
| Velikost výřezu | 46 × 46 mm |
| Počet otvorů | 4 |
| Průměr otvorů pro šrouby | 5,5 mm |
| Vhodné pro: | KEL-B, KEL-U-B, KEL-QUICK-B |
| Obj.č. | 42060 |
| EAN | 4251269323720 |
| Bal. | 10 |
| Typ montáže | Upevnění pomocí šroubů |
| Délka | 155 mm |
| Šířka | 64 mm |
| Výška | 38 mm |
| Instalační výška | 38 mm |
| Velikost výřezu | 112 × 36 mm |
| Počet otvorů | 4 |
| Průměr otvorů pro šrouby | 5,5 mm |
| Vhodné pro: | KEL 24, KEL-U 24, KEL-QUICK 24, KEL-FA 24, KEL-FG-A |
| Obj.č. | 42061 |
| EAN | 4251269323737 |
| Bal. | 10 |
| Typ montáže | Upevnění pomocí šroubů |
| Délka | 128 mm |
| Šířka | 64 mm |
| Výška | 38 mm |
| Instalační výška | 38 mm |
| Velikost výřezu | 86 × 36 mm |
| Počet otvorů | 4 |
| Průměr otvorů pro šrouby | 5,5 mm |
| Vhodné pro: | KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16 |
| Obj.č. | 42062 |
| EAN | 4251269323744 |
| Bal. | 10 |
| Typ montáže | Upevnění pomocí šroubů |
| Délka | 108 mm |
| Šířka | 64 mm |
| Výška | 38 mm |
| Instalační výška | 38 mm |
| Velikost výřezu | 65 × 36 mm |
| Počet otvorů | 4 |
| Průměr otvorů pro šrouby | 5,5 mm |
| Vhodné pro: | KEL 10, KEL-U 10, KEL-FA 10, KEL-QUICK 10 |
| Obj.č. | 42063 |
| EAN | 4251269323751 |
| Bal. | 10 |
| Typ montáže | Upevnění pomocí šroubů |
| Délka | 81 mm |
| Šířka | 64 mm |
| Výška | 38 mm |
| Instalační výška | 38 mm |
| Velikost výřezu | 46 × 46 mm |
| Počet otvorů | 4 |
| Průměr otvorů pro šrouby | 5,5 mm |
| Vhodné pro: | KEL-B, KEL-U-B, KEL-QUICK-B |
