KTMBS 4-7 gy
| Obj.č. | 41380 |
| EAN | 4251269324987 |
| Bal. | 10 |
| Pro počet kabelů | 1 |
| Barva | Šedá (podobná RAL 7035) |
| Délka | 21 mm |
| Šířka | 21 mm |
| Výška | 19 mm |
| Instalační výška | 2 mm |
| Pro typ kabelu | Kulatý kabel |
| Pro průměry kabelů | 1 x 4 - 7 mm |
-
Produkty
»
Průchodkové vložky
»

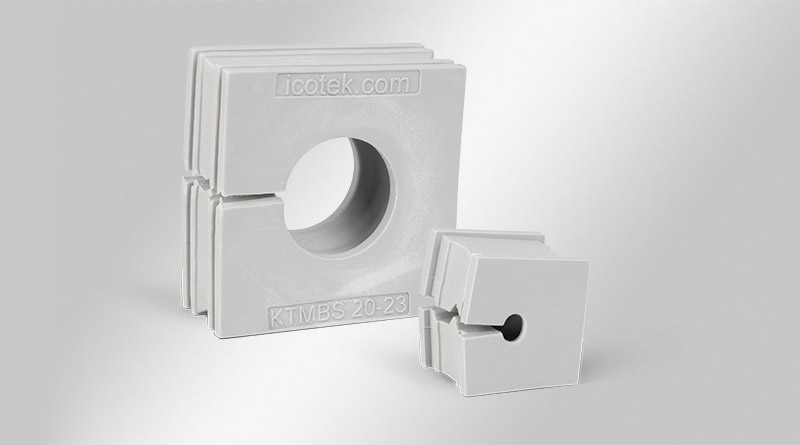

KTMBS | Průchodkové vložky pro systém KEL, šedá
KTMBS | Průchodkové vložky pro systém KEL, šedá
pro průměr kabelu 4 - 29 mm / IP54 / UL Type 12

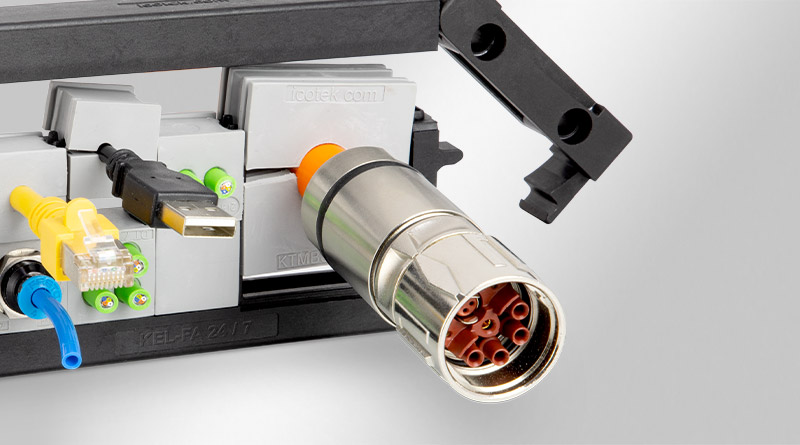

Průchodkové vložky KTMBS šedá se používají v následujících průchodkových systémech:

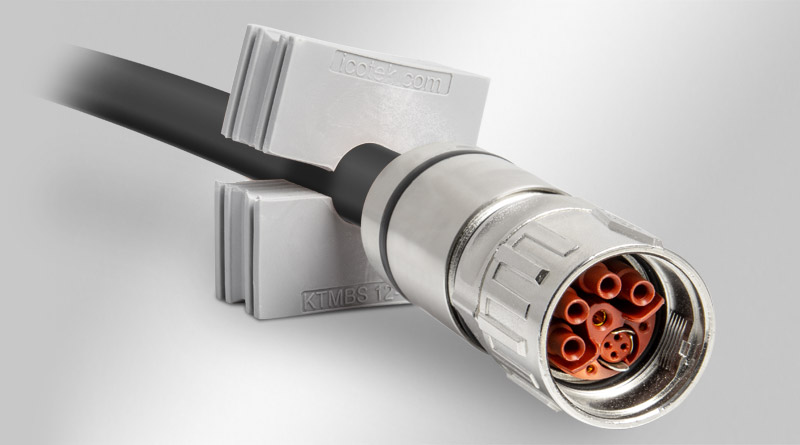

Průchodkové vložky KTMBS se používají pro zavádění konfekcionovaných kabelů.

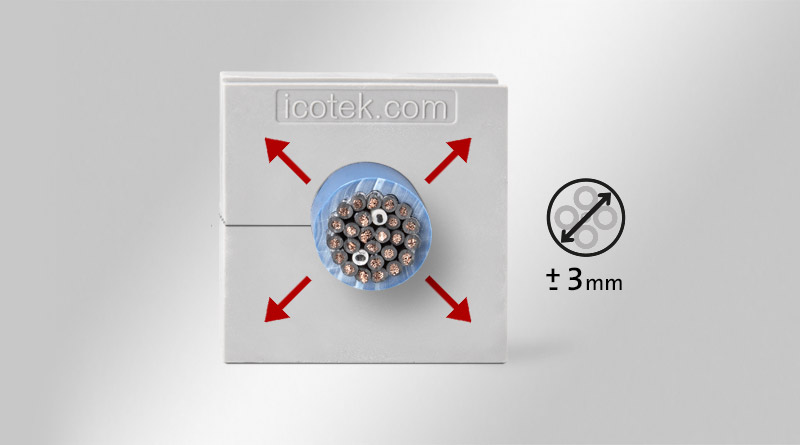

Inovativní membrána umožňuje zavádění kabelů s rozdílem průměrů až 3 mm.

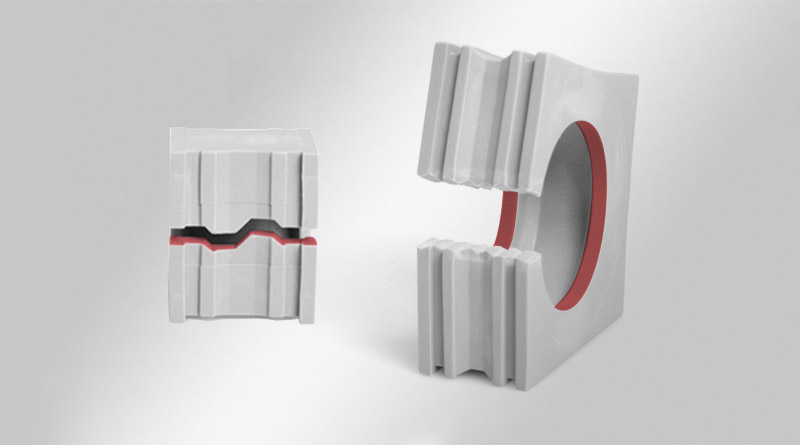

Inovativní vlnitý řez a flexibilní těsnicí břity vložky KTMBS zajišťují stupeň krytí až do IP54 / UL Type 12.
Pokud již nejsou vložky KTMBS potřeba nebo jsou v rezervě, lze je zaslepit pomocí ucpávek ST-B. Stupeň krytí IP zůstává zachován.
Specifikace
| Stupeň krytí IP (EN 60529) | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| Třída hořlavosti | UL94-V0, samozhášivý |
| Teplota | -40 C° až 100 C° |
| Materiál | Elastomer |
| Vlastnosti | bez silikonu, bez halogenu |
Výhody
- Zavádění i konfekcionovaných kabelů
- Pouze 12 vložky poskytnou rozsah průměrů od 4 do 29 mm
- Inovativní vlnitý řez pro lepší utěsnění
- Inovativní membrána pro vysokou flexibilitu
Typy a velikosti výrobků
KTMBS 6-9 gy
| Obj.č. | 41381 |
| EAN | 4251269324994 |
| Bal. | 10 |
| Pro počet kabelů | 1 |
| Barva | Šedá (podobná RAL 7035) |
| Délka | 21 mm |
| Šířka | 21 mm |
| Výška | 19 mm |
| Instalační výška | 2 mm |
| Pro typ kabelu | Kulatý kabel |
| Pro průměry kabelů | 1 x 6 - 9 mm |
KTMBS 8-11 gy
| Obj.č. | 41382 |
| EAN | 4251269325007 |
| Bal. | 10 |
| Pro počet kabelů | 1 |
| Barva | Šedá (podobná RAL 7035) |
| Délka | 21 mm |
| Šířka | 21 mm |
| Výška | 19 mm |
| Instalační výška | 2 mm |
| Pro typ kabelu | Kulatý kabel |
| Pro průměry kabelů | 1 x 8 - 11 mm |
KTMBS 10-12 gy
| Obj.č. | 41383 |
| EAN | 4251269325014 |
| Bal. | 10 |
| Pro počet kabelů | 1 |
| Barva | Šedá (podobná RAL 7035) |
| Délka | 21 mm |
| Šířka | 21 mm |
| Výška | 19 mm |
| Instalační výška | 2 mm |
| Pro typ kabelu | Kulatý kabel |
| Pro průměry kabelů | 1 x 10 - 12 mm |
KTMBS 12-15 gy
| Obj.č. | 41384 |
| EAN | 4251269325021 |
| Bal. | 10 |
| Pro počet kabelů | 1 |
| Barva | Šedá (podobná RAL 7035) |
| Délka | 41,5 mm |
| Šířka | 42 mm |
| Výška | 19 mm |
| Instalační výška | 2 mm |
| Pro typ kabelu | Kulatý kabel |
| Pro průměry kabelů | 1 x 12 - 15 mm |
KTMBS 14-17 gy
| Obj.č. | 41385 |
| EAN | 4251269325038 |
| Bal. | 10 |
| Pro počet kabelů | 1 |
| Barva | Šedá (podobná RAL 7035) |
| Délka | 41,5 mm |
| Šířka | 42 mm |
| Výška | 19 mm |
| Instalační výška | 2 mm |
| Pro typ kabelu | Kulatý kabel |
| Pro průměry kabelů | 1 x 14 - 17 mm |
KTMBS 16-19 gy
| Obj.č. | 41386 |
| EAN | 4251269325045 |
| Bal. | 10 |
| Pro počet kabelů | 1 |
| Barva | Šedá (podobná RAL 7035) |
| Délka | 41,5 mm |
| Šířka | 42 mm |
| Výška | 19 mm |
| Instalační výška | 2 mm |
| Pro typ kabelu | Kulatý kabel |
| Pro průměry kabelů | 1 x 16 - 19 mm |
KTMBS 18-21 gy
| Obj.č. | 41387 |
| EAN | 4251269325052 |
| Bal. | 10 |
| Pro počet kabelů | 1 |
| Barva | Šedá (podobná RAL 7035) |
| Délka | 41,5 mm |
| Šířka | 42 mm |
| Výška | 19 mm |
| Instalační výška | 2 mm |
| Pro typ kabelu | Kulatý kabel |
| Pro průměry kabelů | 1 x 18 - 21 mm |
KTMBS 20-23 gy
| Obj.č. | 41388 |
| EAN | 4251269325069 |
| Bal. | 10 |
| Pro počet kabelů | 1 |
| Barva | Šedá (podobná RAL 7035) |
| Délka | 41,5 mm |
| Šířka | 42 mm |
| Výška | 19 mm |
| Instalační výška | 2 mm |
| Pro typ kabelu | Kulatý kabel |
| Pro průměry kabelů | 1 x 20 - 23 mm |
KTMBS 22-25 gy
| Obj.č. | 41389 |
| EAN | 4251269325076 |
| Bal. | 10 |
| Pro počet kabelů | 1 |
| Barva | Šedá (podobná RAL 7035) |
| Délka | 41,5 mm |
| Šířka | 42 mm |
| Výška | 19 mm |
| Instalační výška | 2 mm |
| Pro typ kabelu | Kulatý kabel |
| Pro průměry kabelů | 1 x 22 - 25 mm |
KTMBS 24-27 gy
| Obj.č. | 41390 |
| EAN | 4251269325083 |
| Bal. | 10 |
| Pro počet kabelů | 1 |
| Barva | Šedá (podobná RAL 7035) |
| Délka | 41,5 mm |
| Šířka | 42 mm |
| Výška | 19 mm |
| Instalační výška | 2 mm |
| Pro typ kabelu | Kulatý kabel |
| Pro průměry kabelů | 1 x 24 - 27 mm |
KTMBS 26-29 gy
| Obj.č. | 41391 |
| EAN | 4251269325090 |
| Bal. | 10 |
| Pro počet kabelů | 1 |
| Barva | Šedá (podobná RAL 7035) |
| Délka | 41,5 mm |
| Šířka | 42 mm |
| Výška | 19 mm |
| Instalační výška | 2 mm |
| Pro typ kabelu | Kulatý kabel |
| Pro průměry kabelů | 1 x 26 - 29 mm |
