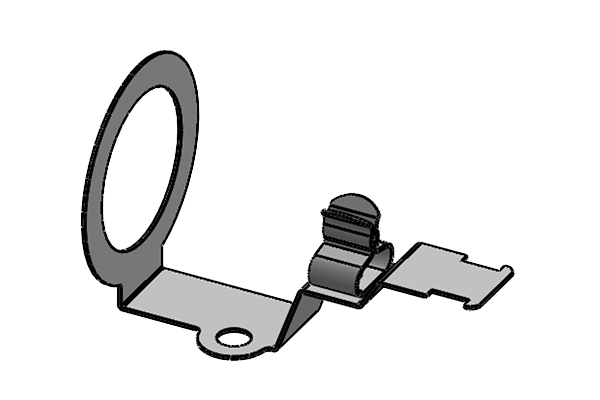

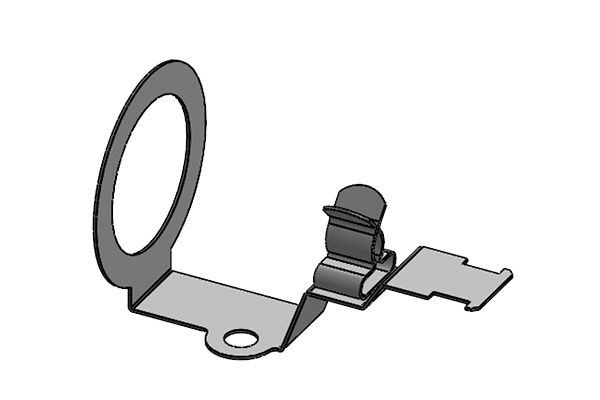

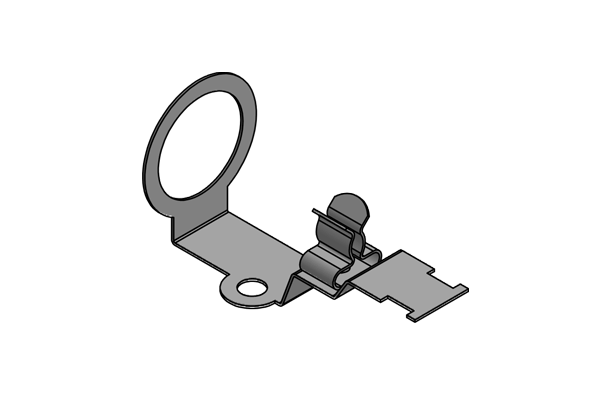

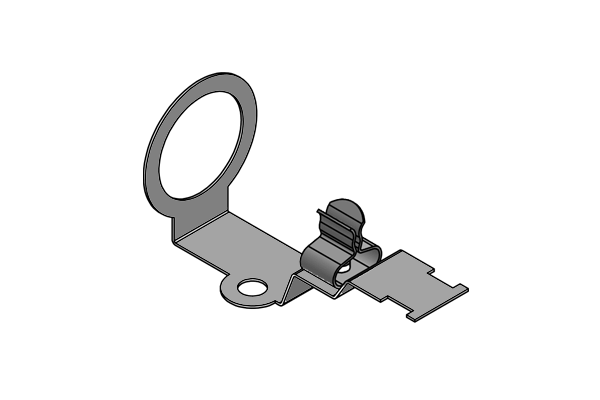

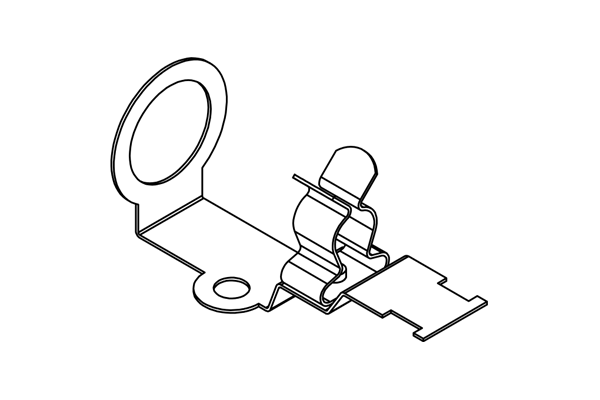

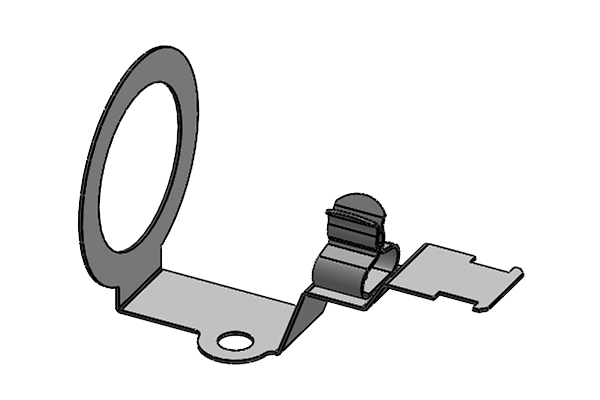

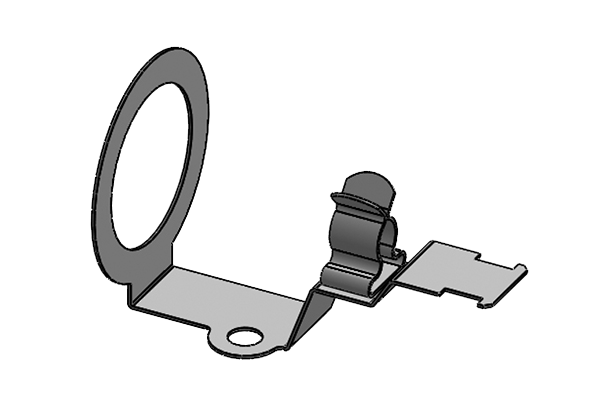

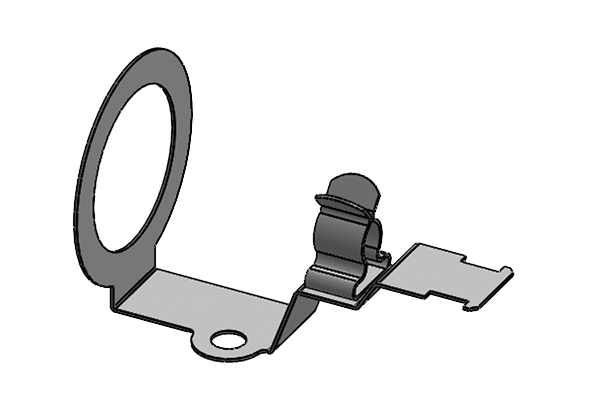

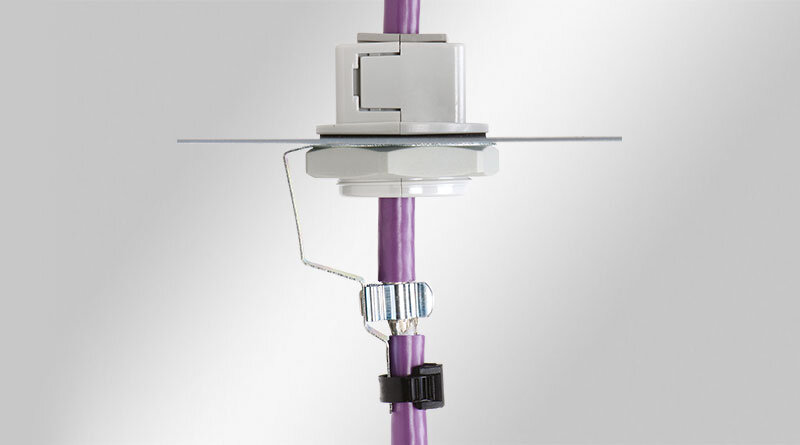

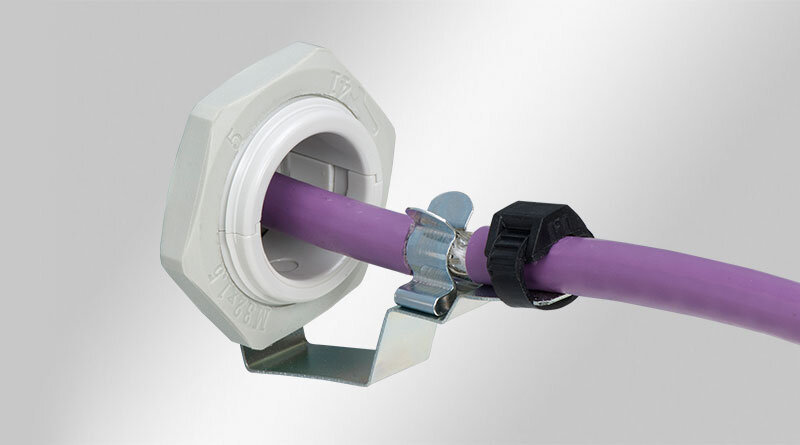

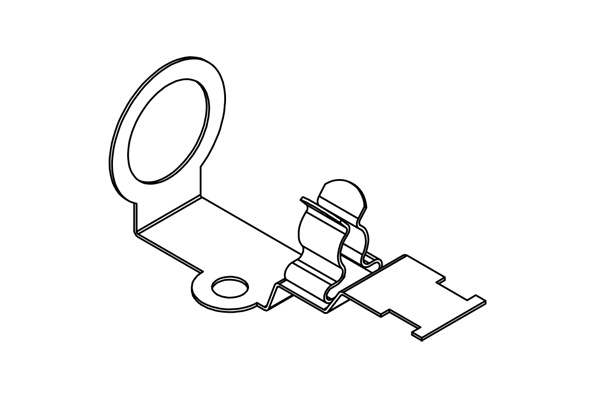

Mit Hilfe der KVT-EMV können die teilbaren Verschraubungen KVT, KVT-ER und QVT gleichzeitig dazu genutzt werden, um den Schirm der einzelnen Leitungen mit dem Massepotential zu verbinden. Die Ableitung kann über die Blechwand oder über ein Masseband / Erdungsband erfolgen.
Normgerecht zu dieser Funktion kann das Kabel gleichzeitig zugentlastet werden.
Mit der KVT-EMV-32 können 9-polige SUB-D Stecker nicht eingeführt werden.
| Material | Stahl, galvanisch verzinkt |
| Montageart | Verschrauben mit Gegenmutter |
| Eigenschaften | vibrationssicher |
| Art.-Nr. | 37187.1 |
| EAN | 4251269329005 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 1,5 mm |
| Max. Schirmdurchm. | 3 mm |
| Länge | 58,5 mm |
| Zugentlastung | Ja |
| Breite | 23 mm |
| Höhe | 26,7 mm |
| Lochung | M16 |
| Passend für Kabeleinführungen: | QVT 16 |

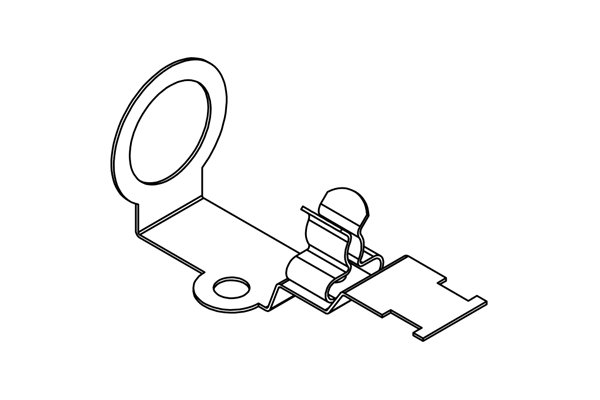

| Art.-Nr. | 37187.2 |
| EAN | 4251269329012 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 6 mm |
| Länge | 58,5 mm |
| Zugentlastung | Ja |
| Breite | 23 mm |
| Höhe | 26,7 mm |
| Lochung | M16 |
| Passend für Kabeleinführungen: | QVT 16 |
| Art.-Nr. | 37187.3 |
| EAN | 4251269329029 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 6 mm |
| Max. Schirmdurchm. | 8 mm |
| Länge | 58,5 mm |
| Zugentlastung | Ja |
| Breite | 23 mm |
| Höhe | 26,7 mm |
| Lochung | M16 |
| Passend für Kabeleinführungen: | QVT 16 |
| Art.-Nr. | 37187.4 |
| EAN | 4251269329036 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 8 mm |
| Max. Schirmdurchm. | 11 mm |
| Länge | 58,5 mm |
| Zugentlastung | Ja |
| Breite | 23 mm |
| Höhe | 26,7 mm |
| Lochung | M16 |
| Passend für Kabeleinführungen: | QVT 16 |
| Art.-Nr. | 37190.1 |
| EAN | 4251269335983 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 1,5 mm |
| Max. Schirmdurchm. | 3 mm |
| Länge | 58,9 mm |
| Zugentlastung | Ja |
| Breite | 27 mm |
| Höhe | 31 mm |
| Lochung | M20 |
| Passend für Kabeleinführungen: | KVT 20, QVT 20 |
| Art.-Nr. | 37190.2 |
| EAN | 4251269335990 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 6 mm |
| Länge | 58,9 mm |
| Zugentlastung | Ja |
| Breite | 27 mm |
| Höhe | 31 mm |
| Lochung | M20 |
| Passend für Kabeleinführungen: | KVT 20, QVT 20 |
| Art.-Nr. | 37190.3 |
| EAN | 4251269336003 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 6 mm |
| Max. Schirmdurchm. | 8 mm |
| Länge | 58,9 mm |
| Zugentlastung | Ja |
| Breite | 27 mm |
| Höhe | 31 mm |
| Lochung | M20 |
| Passend für Kabeleinführungen: | KVT 20, QVT 20 |

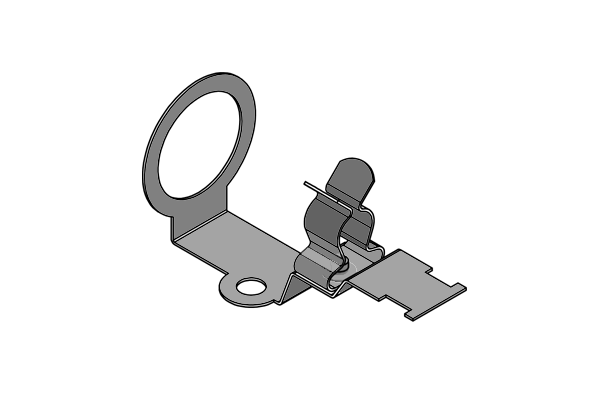

| Art.-Nr. | 37190.4 |
| EAN | 4251269336010 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 8 mm |
| Max. Schirmdurchm. | 11 mm |
| Länge | 58,9 mm |
| Zugentlastung | Ja |
| Breite | 27 mm |
| Höhe | 31 mm |
| Lochung | M20 |
| Passend für Kabeleinführungen: | KVT 20, QVT 20 |
| Art.-Nr. | 37180.1 |
| EAN | 4251269305283 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 1,5 mm |
| Max. Schirmdurchm. | 3 mm |
| Länge | 60 mm |
| Zugentlastung | Ja |
| Breite | 36 mm |
| Höhe | 39 mm |
| Lochung | M25 |
| Passend für Kabeleinführungen: | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |
| Art.-Nr. | 37180.2 |
| EAN | 4251269305290 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 6 mm |
| Länge | 60 mm |
| Zugentlastung | Ja |
| Breite | 36 mm |
| Höhe | 39 mm |
| Lochung | M25 |
| Passend für Kabeleinführungen: | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |
| Art.-Nr. | 37180.3 |
| EAN | 4251269305306 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 6 mm |
| Max. Schirmdurchm. | 8 mm |
| Länge | 60 mm |
| Zugentlastung | Ja |
| Breite | 36 mm |
| Höhe | 39 mm |
| Lochung | M25 |
| Passend für Kabeleinführungen: | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |

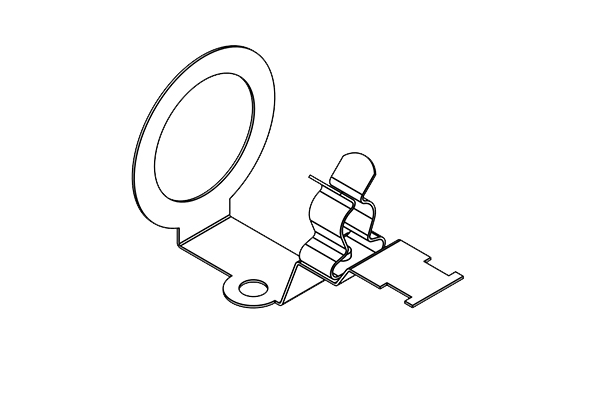

| Art.-Nr. | 37180.4 |
| EAN | 4251269305313 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 8 mm |
| Max. Schirmdurchm. | 11 mm |
| Länge | 60 mm |
| Zugentlastung | Ja |
| Breite | 36 mm |
| Höhe | 39 mm |
| Lochung | M25 |
| Passend für Kabeleinführungen: | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |

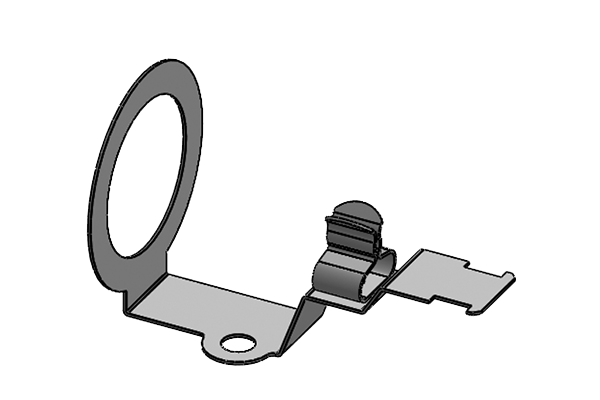

| Art.-Nr. | 37181.1 |
| EAN | 4251269305320 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 1,5 mm |
| Max. Schirmdurchm. | 3 mm |
| Länge | 60 mm |
| Zugentlastung | Ja |
| Breite | 43 mm |
| Höhe | 48 mm |
| Lochung | M32 |
| Passend für Kabeleinführungen: | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-BES-S 32 |
| Art.-Nr. | 37181.2 |
| EAN | 4251269305337 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 6 mm |
| Länge | 60 mm |
| Zugentlastung | Ja |
| Breite | 43 mm |
| Höhe | 48 mm |
| Lochung | M32 |
| Passend für Kabeleinführungen: | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-DPF 32, KEL-BES-S 32 |
| Art.-Nr. | 37181.3 |
| EAN | 4251269305344 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 6 mm |
| Max. Schirmdurchm. | 8 mm |
| Länge | 60 mm |
| Zugentlastung | Ja |
| Breite | 43 mm |
| Höhe | 48 mm |
| Lochung | M32 |
| Passend für Kabeleinführungen: | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-DPF 32, KEL-BES-S 32 |

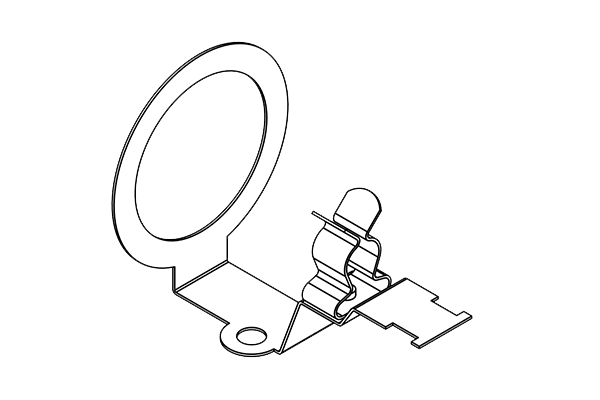

| Art.-Nr. | 37181.4 |
| EAN | 4251269305351 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Anzahl Schirmklammern | 1 |
| Typ Schirmklammer | SKL |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 8 mm |
| Max. Schirmdurchm. | 11 mm |
| Länge | 60 mm |
| Zugentlastung | Ja |
| Breite | 43 mm |
| Höhe | 48 mm |
| Lochung | M32 |
| Passend für Kabeleinführungen: | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-DPF 32, KEL-BES-S 32 |
In industriellen Umgebungen wird eine immer höhere Sicherheit gegen elektromagnetische Störungen gefordert, die sogenannte elektromagnetische Verträglichkeit (EMV).
Doch was bedeutet das?
Dieses Video erklärt anschaulich, warum EMV so wichtig ist.
Jetzt anschauen!

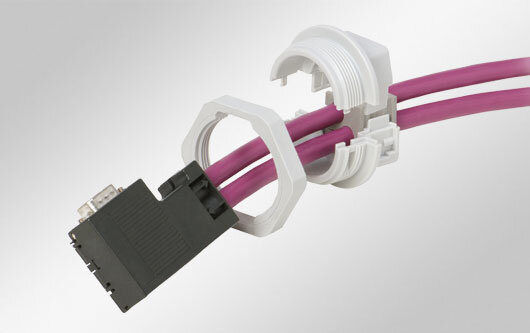

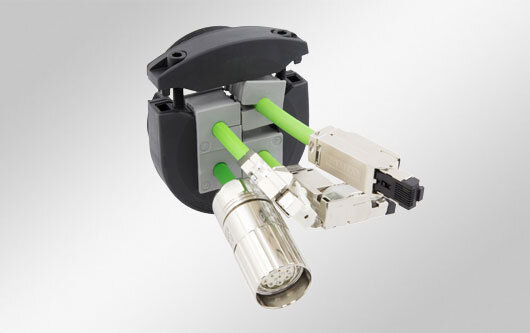

Teilbare Kabelverschraubung für das KT-Tüllensystem mit metrischem Gewinde M20 bis M63.
