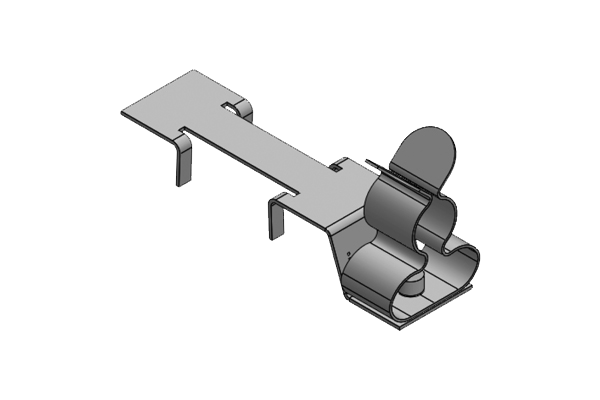

LFC|MSKL 3-12
| Artikelnummer | 37670.100 |
| EAN | 4251269322044 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Länge | 45,9 mm |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 12 mm |
| Breite | 15 mm |
| Höhe | 22 mm |
-
Produkte
»
EMV Schirmklammern für Kabelschirme
»
EMV Schirmklammern für 30 mm C-Schiene
EMV Schirmklammern für 30 mm C-Schiene
mit oder ohne integrierte Zugentlastung
EMV Schirmklammern werden überall dort eingesetzt, wo der Schirm einzelner Leitungen mit dem Massepotenzial verbunden werden muss. Die Schirmklammern ermöglichen eine sichere und einfache Abschirmung von Leitungen.
Versionen mit Zugentlastung: Die Leitung selbst wird gemäß DIN EN 62444 mittels Kabelbinder über den Kabelaußenmantel zugentlastet. Ebenfalls sind Varianten mit zweifacher Zugentlastung erhältlich (gemäß PROFINET Montagerichtlinien).
Die Klemmbereiche der Klammervariante MSKL sind, bedingt durch ihre spezielle Geometrie, sehr groß, die Baubreite und -höhe sind vergleichsweise gering (Bsp. MSKL 3-12 mit eingelegtem 12 mm Leitungsschirm: Breite 26.25 mm).
Die Montage erfolgt mittels eines SC-Schraubfußes auf C-Schienen.
Mit der Schirmklammer LFC kontaktieren Sie den Leitungsschirm direkt an der C-Schiene und können Ihre bestehende Bügelschelle weiterhin zur Zugentlastung nutzen. Die Schirmklammer LFC wird werkzeuglos auf die C-Schiene aufgerastet und über Schraubfunktion der Bügelschelle festgeklemmt.
NEU im Sortiment: Sets bestehend aus EMV Schirmklammer LFC und passender CCL Bügelschelle.
Technische Daten
| Material |
Schirmklammer:
Federstahl, verzinkt
Schirmklemme: Stahl, galvanisch verzinkt Schraubfuß: Stahl, galvanisch verzinkt |
| Eigenschaften | vibrationssicher |
| Montageart | Schrauben,Klemmen,Rasten |
Vorteile
- Teils integrierte Möglichkeit der Zugentlastung
- Optimale Kontaktierung des Kabelschirms
- Schirmkontaktierung und Zugentlastung voneinander getrennt
- Einfachste Montage/ Demontage
- Ständiger und konstanter Druck auf dem Kabelschirm - Nachstellen des Federdrucks entfällt
- Vibrationssicher, wartungsfrei
- Integrierte Möglichkeit der 2-fachen Zugentlastung (gemäß PROFINET Montagerichtlinien)
- Zur Montage auf allen gängigen C-Schienen mit 16-17 mm Öffnungsmaß
- LFC: sehr große Platzeinsparung durch die Kombination der LFC mit Bügelschelle
Produktvarianten & Größen
LFC|MSKL 8-18
| Artikelnummer | 37671.100 |
| EAN | 4251269322051 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Länge | 45,9 mm |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 8 mm |
| Max. Schirmdurchm. | 18 mm |
| Breite | 20 mm |
| Höhe | 28,2 mm |
LFC|SKL 17-22
| Artikelnummer | 37672.100 |
| EAN | 4251269322068 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Länge | 45,9 mm |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 17 mm |
| Max. Schirmdurchm. | 22 mm |
| Breite | 26,5 mm |
| Höhe | 36 mm |
LFC|SKL 22-30
| Artikelnummer | 37673.100 |
| EAN | 4251269322075 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Länge | 45,9 mm |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 22 mm |
| Max. Schirmdurchm. | 30 mm |
| Breite | 35 mm |
| Höhe | 40,5 mm |
CC-LFC 6-13|MSKL 3-12
| Artikelnummer | 37680 |
| EAN | 4251269323652 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Länge | 45,9 mm |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 12 mm |
| Breite | 19 mm |
| Höhe | 36 mm |
| Aufbauhöhe | 52 mm |
CC-LFC 12-19|MSKL 8-18
| Artikelnummer | 37681 |
| EAN | 4251269323669 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Länge | 45,9 mm |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 8 mm |
| Max. Schirmdurchm. | 18 mm |
| Breite | 22 mm |
| Höhe | 36 mm |
| Aufbauhöhe | 57 mm |
CC-LFC 18-23|SKL 17-22
| Artikelnummer | 37682 |
| EAN | 4251269323676 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Länge | 45,9 mm |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 17 mm |
| Max. Schirmdurchm. | 22 mm |
| Breite | 26,5 mm |
| Höhe | 38 mm |
| Aufbauhöhe | 62 mm |
CC-LFC 23-32|SKL 22-30
| Artikelnummer | 37683 |
| EAN | 4251269323683 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Länge | 45,9 mm |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 22 mm |
| Max. Schirmdurchm. | 30 mm |
| Breite | 38 mm |
| Höhe | 52 mm |
| Aufbauhöhe | 72 mm |
CC-LFC 32-38|SKL 30-38
| Artikelnummer | 37688 |
| EAN | 4251269324192 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Länge | 87,7 mm |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 30 mm |
| Max. Schirmdurchm. | 38 mm |
| Breite | 44 mm |
| Höhe | 62 mm |
| Aufbauhöhe | 78 mm |
CC-LFC 38-42|SKL 30-38
| Artikelnummer | 37684 |
| EAN | 4251269323782 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Länge | 87,7 mm |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 30 mm |
| Max. Schirmdurchm. | 38 mm |
| Breite | 48 mm |
| Höhe | 67 mm |
| Aufbauhöhe | 82 mm |
CC-LFC 42-50|SKL 38-48
| Artikelnummer | 37685 |
| EAN | 4251269323799 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Länge | 87,7 mm |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 38 mm |
| Max. Schirmdurchm. | 48 mm |
| Breite | 55 mm |
| Höhe | 83 mm |
| Aufbauhöhe | 101 mm |
SC|LF|MSKL 3-12
| Artikelnummer | 37608.100 |
| EAN | 4251269320149 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 12 mm |
| Länge | 32 mm |
| Breite | 22,5 mm |
| Höhe | 34,5 mm |
| Aufbauhöhe | 28 mm |
SC|LF|MSKL 8-18
| Artikelnummer | 37610.100 |
| EAN | 4251269320156 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 8 mm |
| Max. Schirmdurchm. | 18 mm |
| Länge | 32 mm |
| Breite | 22,5 mm |
| Höhe | 40,7 mm |
| Aufbauhöhe | 34,2 mm |
SC|LF|SKL 1.5-3
| Artikelnummer | 36251.100 |
| EAN | 4251269320071 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 1,5 mm |
| Max. Schirmdurchm. | 3 mm |
| Länge | 32 |
| Breite | 22,5 |
| Höhe | 26,9 |
| Aufbauhöhe | 20,4 |
SC|LF|SKL 3-6
| Artikelnummer | 36253.100 |
| EAN | 4251269320088 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 6 mm |
| Länge | 32 mm |
| Breite | 22,5 mm |
| Höhe | 27,5 mm |
| Aufbauhöhe | 21 mm |
SC|LF|SKL 6-8
| Artikelnummer | 36255.100 |
| EAN | 4251269320095 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 6 mm |
| Max. Schirmdurchm. | 8 mm |
| Länge | 32 mm |
| Breite | 22,5 mm |
| Höhe | 29 mm |
| Aufbauhöhe | 22,5 mm |
SC|LF|SKL 8-11
| Artikelnummer | 36256.100 |
| EAN | 4251269320101 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 8 mm |
| Max. Schirmdurchm. | 11 mm |
| Länge | 32 mm |
| Breite | 22,5 mm |
| Höhe | 34 mm |
| Aufbauhöhe | 27,5 mm |
SC|LF|SKL 11-17
| Artikelnummer | 36257.100 |
| EAN | 4251269320118 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 11 mm |
| Max. Schirmdurchm. | 17 mm |
| Länge | 32 mm |
| Breite | 23 mm |
| Höhe | 41 mm |
| Aufbauhöhe | 34,5 mm |
SC|LF|SKL 17-22
| Artikelnummer | 36258.100 |
| EAN | 4251269320125 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 17 mm |
| Max. Schirmdurchm. | 22 mm |
| Länge | 32 mm |
| Breite | 26,5 mm |
| Höhe | 48,5 mm |
| Aufbauhöhe | 42 mm |
SC|LF|SKL 22-30
| Artikelnummer | 36259.100 |
| EAN | 4251269320132 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 22 mm |
| Max. Schirmdurchm. | 30 mm |
| Länge | 32 mm |
| Breite | 35 mm |
| Höhe | 52,9 mm |
| Aufbauhöhe | 46,4 mm |
SC|LFZ-M|MSKL 3-12
| Artikelnummer | 37612.100 |
| EAN | 4251269320248 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 12 mm |
| Länge | 54,3 mm |
| Breite | 22,5 mm |
| Höhe | 34,5 mm |
| Aufbauhöhe | 28 mm |
SC|LFZ-M|MSKL 8-18
| Artikelnummer | 37614.100 |
| EAN | 4251269320255 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 8 mm |
| Max. Schirmdurchm. | 18 mm |
| Länge | 54,3 mm |
| Breite | 22,5 mm |
| Höhe | 40,7 mm |
| Aufbauhöhe | 34,2 mm |
SC|LFZ|SKL 1.5-3
| Artikelnummer | 36910.100 |
| EAN | 4251269320163 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 1,5 mm |
| Max. Schirmdurchm. | 3 mm |
| Länge | 52,4 mm |
| Breite | 22,5 mm |
| Höhe | 26,9 mm |
| Aufbauhöhe | 20,4 mm |
SC|LFZ|SKL 3-6
| Artikelnummer | 36915.100 |
| EAN | 4251269320170 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 6 mm |
| Länge | 52,4 mm |
| Breite | 22,5 mm |
| Höhe | 27,5 mm |
| Aufbauhöhe | 21 mm |
SC|LFZ|SKL 6-8
| Artikelnummer | 36920.100 |
| EAN | 4251269320187 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 6 mm |
| Max. Schirmdurchm. | 8 mm |
| Länge | 52,4 mm |
| Breite | 22,5 mm |
| Höhe | 29 mm |
| Aufbauhöhe | 22,5 mm |
SC|LFZ|SKL 8-11
| Artikelnummer | 36925.100 |
| EAN | 4251269320194 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 8 mm |
| Max. Schirmdurchm. | 11 mm |
| Länge | 52,4 mm |
| Breite | 22,5 mm |
| Höhe | 34 mm |
| Aufbauhöhe | 27,5 mm |
SC|LFZ|SKL 11-17
| Artikelnummer | 36930.100 |
| EAN | 4251269320200 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 11 mm |
| Max. Schirmdurchm. | 17 mm |
| Länge | 62 mm |
| Breite | 23 mm |
| Höhe | 41 mm |
| Aufbauhöhe | 34,5 mm |
SC|LFZ|SKL 17-22
| Artikelnummer | 36935.100 |
| EAN | 4251269320217 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 17 mm |
| Max. Schirmdurchm. | 22 mm |
| Länge | 62 mm |
| Breite | 26,5 mm |
| Höhe | 48,5 mm |
| Aufbauhöhe | 42 mm |
SC|LFZ|SKL 22-30
| Artikelnummer | 36940.100 |
| EAN | 4251269320224 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 22 mm |
| Max. Schirmdurchm. | 30 mm |
| Länge | 62 mm |
| Breite | 35 mm |
| Höhe | 52,9 mm |
| Aufbauhöhe | 46,4 mm |
SC|LFZ|SKL 30-38
| Artikelnummer | 36941.100 |
| EAN | 4251269320231 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 30 mm |
| Max. Schirmdurchm. | 38 mm |
| Länge | 62 mm |
| Breite | 46,5 mm |
| Höhe | 76,5 mm |
| Aufbauhöhe | 70 mm |
SC|LF2Z-M|MSKL 3-12
| Artikelnummer | 37612.150 |
| EAN | 4251269321337 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Länge | 51 mm |
| Breite | 22,5 mm |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 12 mm |
| Höhe | 28 mm |
SC|LF2Z-M|MSKL 8-18
| Artikelnummer | 37614.150 |
| EAN | 4251269321344 |
| VE | 10 |
| Anzahl Schirmklammern | 1 |
| Länge | 51 mm |
| Breite | 22,5 mm |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 8 mm |
| Max. Schirmdurchm. | 18 mm |
| Höhe | 34,2 mm |
SC|SK 3-8
| Artikelnummer | 36696.002 |
| EAN | 4251269303180 |
| VE | 10 |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 8 mm |
| Länge | 26 mm |
| Breite | 12,5 mm |
| Höhe | 32,4 mm |
SC|SK 4-13.5
| Artikelnummer | 36700.002 |
| EAN | 4251269303197 |
| VE | 10 |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 4 mm |
| Max. Schirmdurchm. | 13,5 mm |
| Länge | 26 mm |
| Breite | 20,3 mm |
| Höhe | 38,5 mm |
SC|SK 10-20
| Artikelnummer | 36704 |
| EAN | 4251269303203 |
| VE | 10 |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 10 mm |
| Max. Schirmdurchm. | 20 mm |
| Länge | 26 mm |
| Breite | 25,3 mm |
| Höhe | 47,5 mm |
SC|SK 15-32
| Artikelnummer | 36708 |
| EAN | 4251269303210 |
| VE | 10 |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 15 mm |
| Max. Schirmdurchm. | 32 mm |
| Länge | 26 mm |
| Breite | 36,8 mm |
| Höhe | 70,5 mm |
SC|SKZ 3-8
| Artikelnummer | 36696 |
| EAN | 4251269319341 |
| VE | 10 |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 3 mm |
| Max. Schirmdurchm. | 8 mm |
| Länge | 30,5 mm |
| Breite | 22,5 mm |
| Höhe | 32,6 mm |
SC|SKZ 4-13.5
| Artikelnummer | 36700 |
| EAN | 4251269319358 |
| VE | 10 |
| 1 | |
| Für max. Anzahl Leitungen | 1 |
| Min. Schirmdurchm. | 4 mm |
| Max. Schirmdurchm. | 13,5 mm |
| Länge | 36 mm |
| Breite | 22,5 mm |
| Höhe | 38,7 mm |
SC lose, mit Verdrehschutz
| Artikelnummer | 36231 |
| EAN | 4251269302251 |
| VE | 10 |
| Länge | 26 mm |
| Breite | 22,5 mm |
| Höhe | 6,5 mm |
| Aufbauhöhe | 2 mm |
| Anzahl Schraublöcher | 1 |
| Gewinde | M4 |
| Durchmesser Schraublöcher | 4,1 mm |
Nichts Passendes gefunden?
zum ProductFinderMontagevideo
Überzeugen Sie sich von der einfachen und
zeitsparenden Montage unserer Produkte.
Schauen Sie sich das Montagevideo an!
Varianten im Konfigurator ganz einfach zusammenstellen
Finden Sie immer die richtige Größe und die passenden Kabeltüllen für Ihre Kabeleinführung!
Passendes Zubehör
CCL
Bügelschellen / Kabelschellen für C-Schiene
Die Bügelschellen / Kabelschellen zeichnen sich durch einen hohen Klemmbereich und große Flexibilität aus. Optimal geeignet zur Zugentlastung auf der C-Schiene.
Diese Produkte könnten Sie auch interessieren
KLKB-KLB
Klettkabelbinder & Klettband
Mehrfach verwendbare Klettkabelbinder zum Bündeln und Befestigen von Leitungen, Kabelbäumen oder Schläuchen.
ZL
Zugentlastungsleisten für Schraubmontage
Leisten zur gesicherten Zugentlastung und Kabelführung. Montage durch Anschrauben.
KEL-BES-S rund
Teilbare Kabelverschraubung mit Bürstenleisten
Baugrößen für metrische Ausbrüche M32/M50. Montage durch Verschrauben mit Gegenmutter oder Einrasten.
KEL-FL
Teilbare Kabeleinführung für Flachleitungen, IP54
Teilbare Kabeleinführung für Flachleitungen und Rundleitungen mit Stecker.
KDR-BMP
Schaltschrank-Bodenblech für Modulplatten, IP54
Bodenblech für Rittal Schaltschränke zur Montage von MP Modulplatten mit Kabeleinführungen.
KEL-ER-BS
Teilbare Kabeleinführung, IP66 / UL Type 12/4X
Teilbare IP66 Kabeleinführung mit IFPS Brandschutzmatte für konfektionierte Leitungen. Ein- oder zweireihige Bauweise.
