Schottkupplung D4
| Art.-Nr. | 99210 |
| EAN | 4251269325601 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Gewinde | M12 × 1,0 |
| Länge | 30,8 mm |
| Für Pneumatikschlauch | 4 mm |
-
Produkte
»
IMAS-CONNECT™ Adaptersysteme für Steckverbinder
»

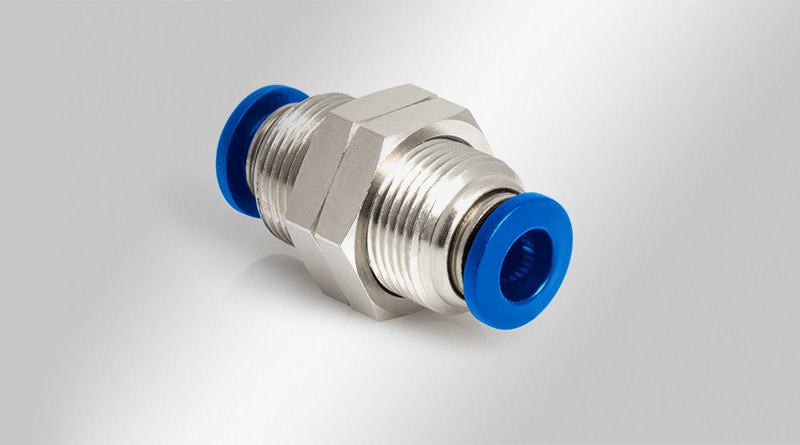

Schottkupplungen & Schottverschraubungen
Schottkupplungen & Schottverschraubungen
für Pneumatikschläuche 4-12 mm
Die Schottkupplungen für Pneumatikschläuche sind auch einzeln, z.B. für den Einsatz mit den AT-K-M und den QT-AT-K-M Adaptertüllen erhältlich.

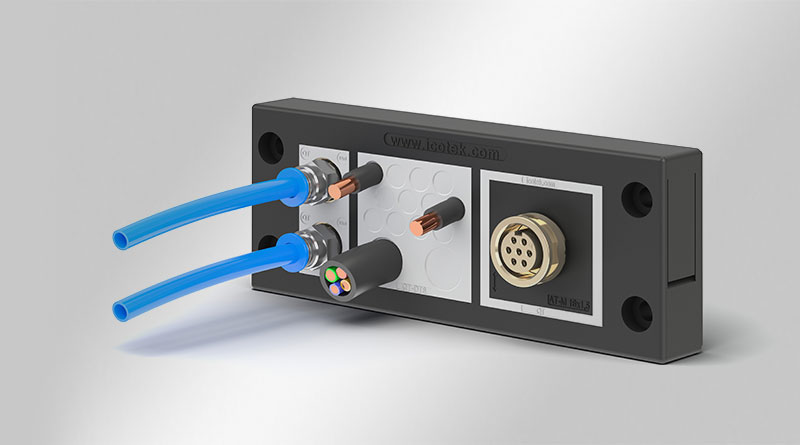

Dadurch können Pneumatik-Schott-Steckverbindungen M12 × 1.0 und M14 × 1.0 direkt mit in die Kabeleinführung integriert werden.
Technische Daten
| Brandklasse | UL94-V0, selbstverlöschend |
| Temperaturbereich | -40 C° bis 100 C° |
| Material | Messing, vernickelt |
| Montageart | Schrauben |
| Eigenschaften | silikonfrei, halogenfrei |
Vorteile

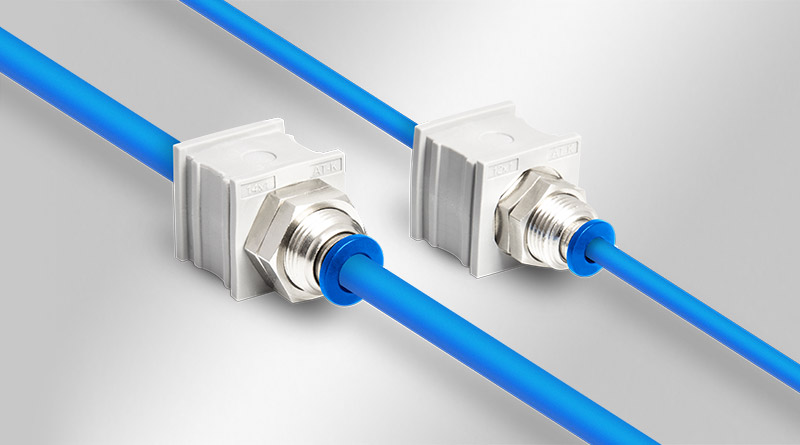

- Durch den Einsatz der Adaptertüllen AT-K-M können Pneumatik-Schottkupplungen direkt in die Kabeleinführung integriert werden
- Separate Lochung in der Gehäusewand ist nicht notwendig
- Platzsparende Lösung
Produktvarianten & Größen
Schottkupplung D6
| Art.-Nr. | 99211 |
| EAN | 4251269325618 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Gewinde | M14 × 1,0 |
| Länge | 32,3 mm |
| Für Pneumatikschlauch | 6 mm |
Schottverschraubung D8
| Art.-Nr. | 99227 |
| EAN | 4251269332012 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Gewinde | 1/4" |
| Länge | 23 mm |
| Für Pneumatikschlauch | 8 mm |
Schottverschraubung D10
| Art.-Nr. | 99228 |
| EAN | 4251269332029 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Gewinde | 1/4" |
| Länge | 29,5 mm |
| Für Pneumatikschlauch | 10 mm |
Schottverschraubung D12
| Art.-Nr. | 99229 |
| EAN | 4251269332036 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Gewinde | 1/4" |
| Länge | 31,5 mm |
| Für Pneumatikschlauch | 12 mm |
Nichts Passendes gefunden?
zum ProductFinder
Varianten im Konfigurator ganz einfach zusammenstellen
Finden Sie immer die richtige Größe und die passenden Kabeltüllen für Ihre Kabeleinführung!
Passendes Zubehör
AT-M | AT-K-M
Adaptertüllen für KEL mit Innengewinde M5 - M25, IP65/IP66 / UL Type 12
Adaptertüllen auf Basis der KT Kabeltüllen mit metrischem Innengewinde.
QT-AT-M | QT-AT-K-M
Adaptertüllen für KEL-QUICK mit Innengewinde M5 - M25, IP54
Adaptertüllen auf Basis der QT Kabeltüllen mit metrischem Innengewinde oder Zollgewinde.
