KEL-QUICK | Kabeleinführungsleisten, teilbar

für Leitungen mit Stecker, werkzeuglose Montage / IP54

Musterversand

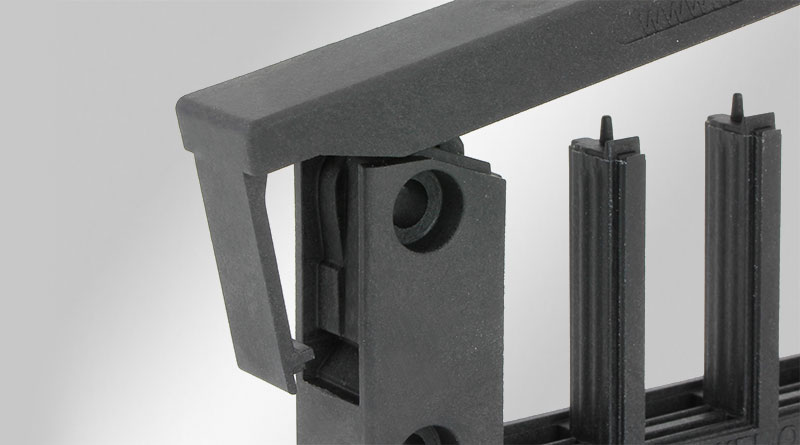

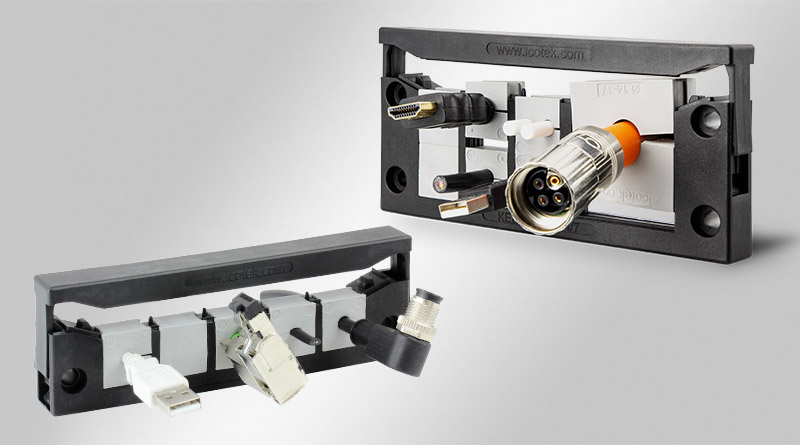

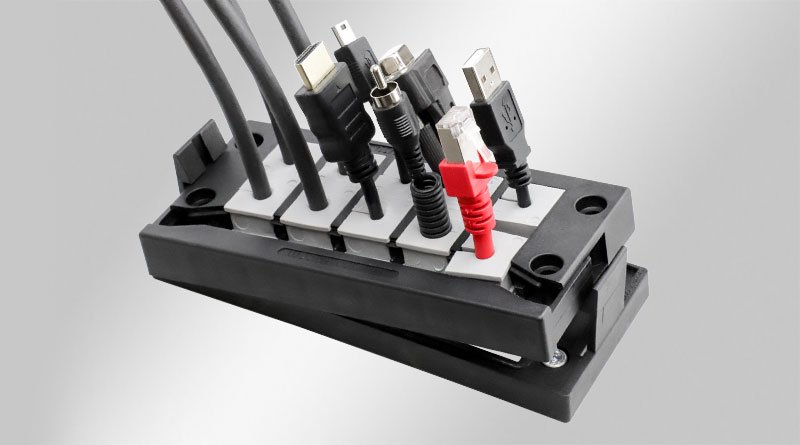

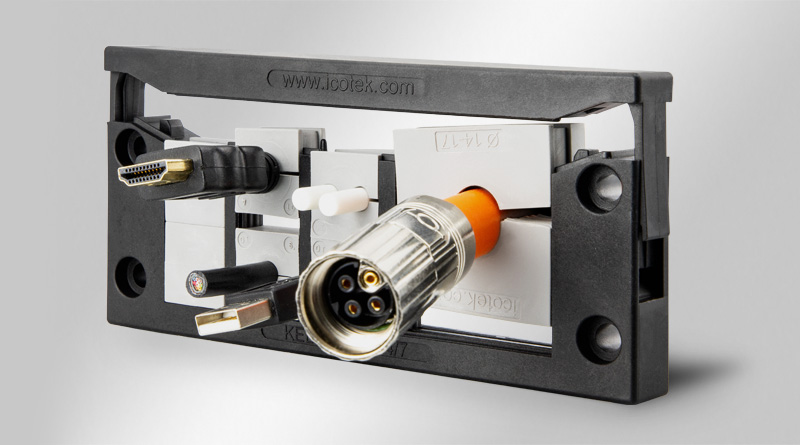

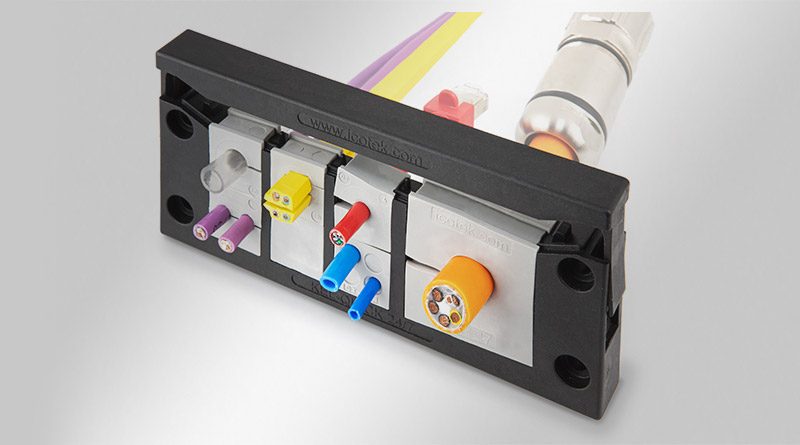

Die Baureihe KEL-QUICK ist ein kompaktes System zur Einführung und Abdichtung von Leitungen mit Steckern sowie von Schläuchen und Pneumatikleitungen. Es kommen die geschlitzten Tüllen der Serien QT und QTMB zum Einsatz. Nach der erfolgten Bestückung mit Leitungen wird der Abschlußdeckel auf den mit Tüllen bestückten Rahmen aufgerastet. Leitungen von 1 bis 29 mm Durchmesser können eingeführt mit IP54 abgedichtet werden.

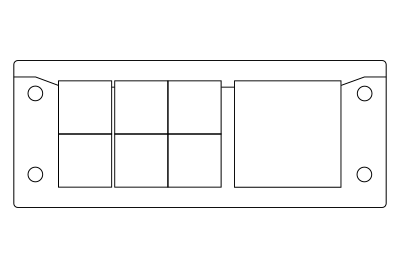

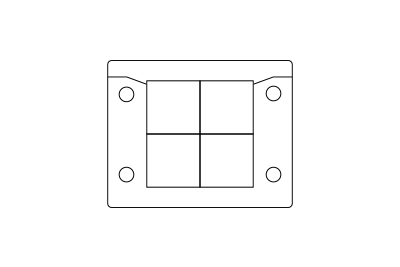

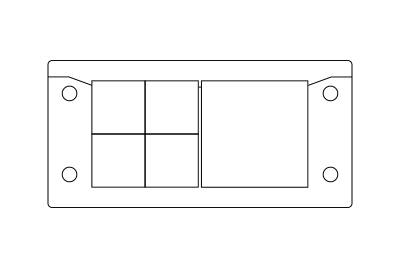

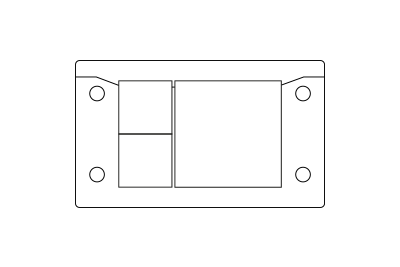

Die Kabeleinführung KEL-QUICK passt auf Standardausbrüche für 10-, 16- und 24-polige schwere Steckverbinder. Für die Ausbruchbreite kann aber anstatt 36 mm auch bis zu 46 mm gewählt werden. So können auch Leitungen mit größeren konfektionierten Steckverbindern eingeführt werden. Die Baugröße KEL-QUICK-B setzt auf Ausbrüche 46 × 46 mm (z.B. für Regler, Zähler) auf.

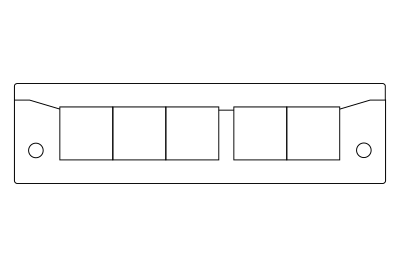

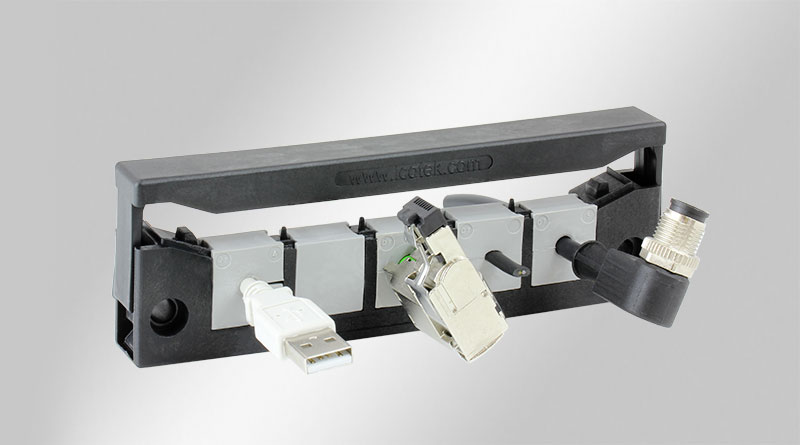

Die einreihige Kabeleinführung KEL-QUICK-E zeichnet sich durch die Platz sparende Bauform aus und ist somit ideal bei beengten Platzverhältnissen und Leitungen mit flache Steckverbinder (z.B. Sub-D).

Die Montage erfolgt entweder durch Anschrauben oder Einrasten in den KEL-SNAP Montagerahmen. Eine Flachdichtung für die Wandmontage ist im Lieferumfang enthalten.

Es besteht auch die Möglichkeit, Gewindebuchsen einzuziehen. Bitte fragen Sie ihre gewünschte Variante bei uns an.

Die Ausführung mit Gewindebuchsen ermöglicht das Anschrauben der Kabeleinführungsleiste an der Gehäuseinnenseite. Dies schützt vor Vandalismus und mutwilligem Abschrauben von der Außenseite.

Technische Daten

Schutzart IP (EN 60529) IP54
Brandklasse UL94-V0, selbstverlöschend
Temperaturbereich -40 C° bis 140 C°
Material Polyamid
Montageart Schrauben, Rasten mit KEL-SNAP
Eigenschaften UV-beständig, silikonfrei, halogenfrei, rostfrei

Vorteile

  • Schnelle Montage durch Verrasten des Rahmens ohne Werkzeug und Schrauben
  • Garantieerhalt konfektionierter Leitungen
  • Nachrüstungen, Servicearbeiten problemlos und schnell durchführbar
  • Hohe Packungsdichte, große Variabilität
  • Wesentliche Erhöhung der Packungsdichte durch Zweifach- und Vierfach-Tüllen
