QVT-CLICK Kabelverschraubung, teilbar

zum Einrasten, für Leitungen mit Stecker, für Ausbrüche M16 - M50 / IP54

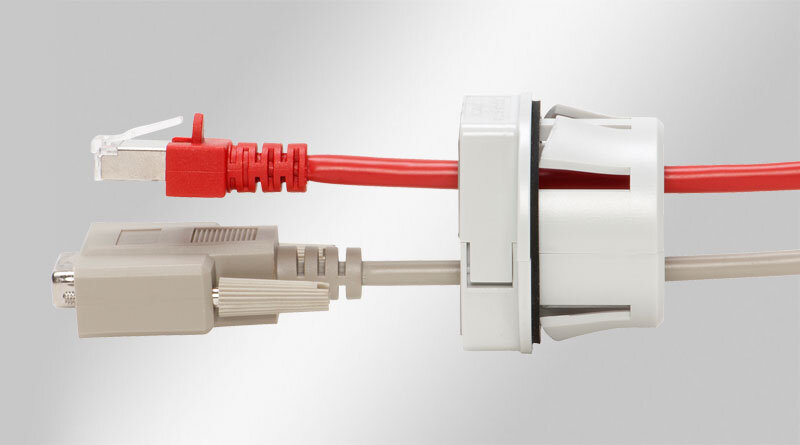

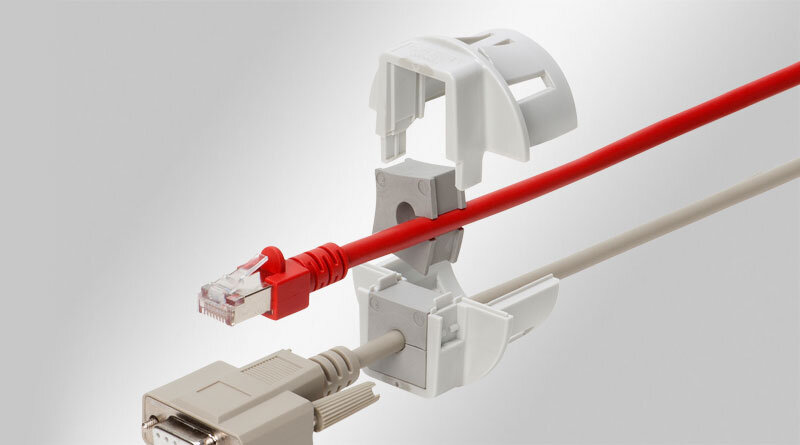

Die teilbare Kabelverschraubung QVT-CLICK ermöglicht die Einführung von Leitungen mit Steckern oder fertigen Kabelsätzen. Aber auch nicht konfektionierte elektrische, pneumatische oder hydraulische Leitungen sowie Wellschläuche lassen sich mit der teilbaren Kabelverschraubung QVT-CLICK problemlos in Schaltschränke, Gehäuse oder Maschinen einführen und abdichten.

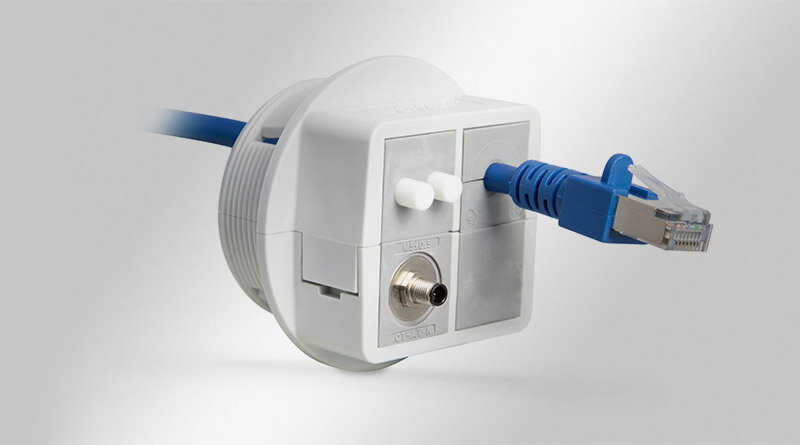

Je nach Baugröße können Leitungen mit Durchmesser 1 - 29 mm eingeführt werden. Bis zu 16 Leitungen können unter Verwendung von Mehrfach-Kabeltüllen mit der Kabelverschraubung eingeführt werden.

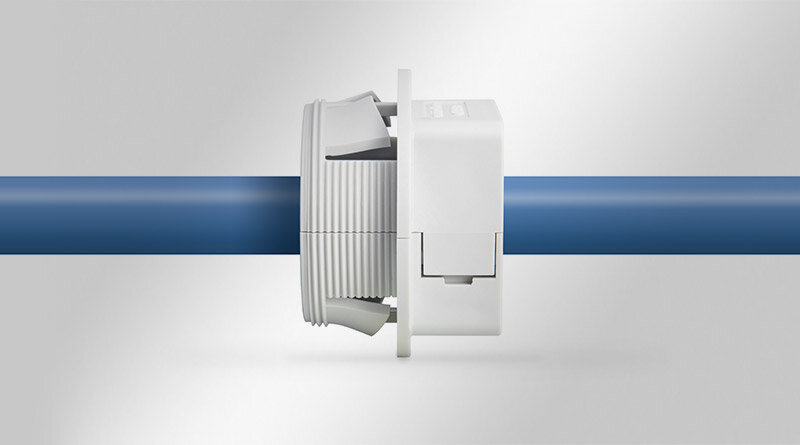

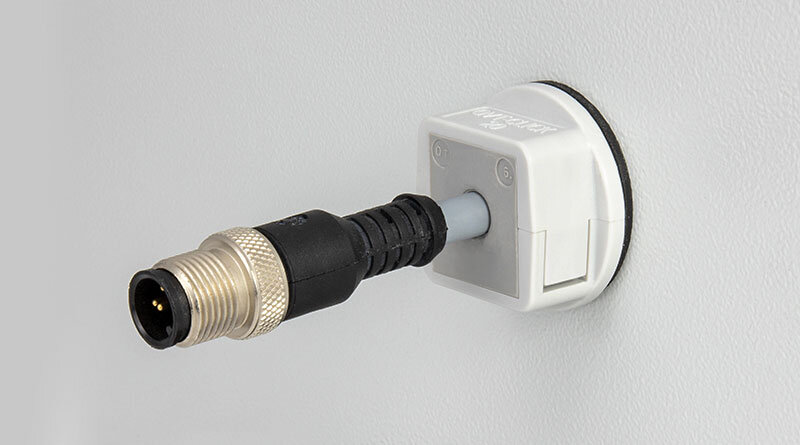

Die QVT-CLICK wird nicht wie herkömmliche Kabelverschraubungen über ein metrisches Gewinde verschraubt, sondern direkt in den Ausbruch (z.B. in die Gehäusewand) eingerastet. Hierdurch wird die Montagezeit wesentlich verkürzt. Es kommen die Tüllen der Serien QT & QTMB zum Einsatz.

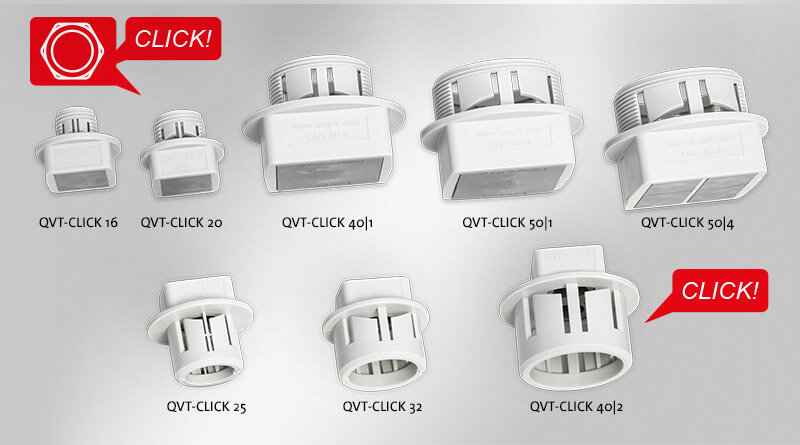

Die Baugrößen QVT-CLICK 16, QVT-CLICK 20, QVT-CLICK 40|1 und QVT-CLICK 50 können alternativ auch mit einer Gegenmutter verschraubt werden.

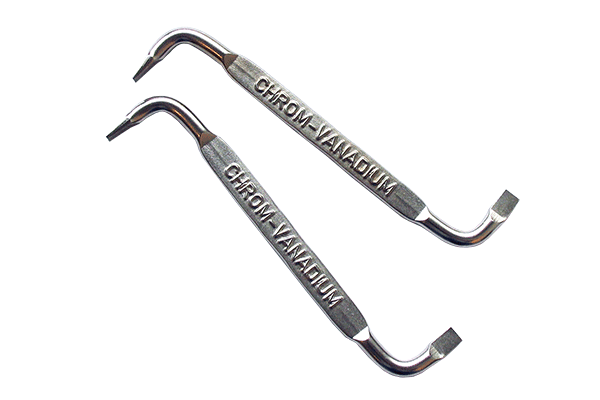

Das QVT-CLICK Tool dient zur vereinfachten Montage/Demontage.

Eine Ringdichtung ist im Lieferumfang enthalten.

Hinweis:

Rastmontage QVT-CLICK 16 + 20 (Wandstärke 1,5 - 2,5 mm)
Rastmontage QVT-CLICK 25 + 32 + 40 + 50 (Wandstärke 1 - 2,5 mm)

Technische Daten

Schutzart IP (zertifiziert nach EN 60529) IP54
Material Polycarbonat
Brandklasse UL94-V0, selbstverlöschend
Temperaturbereich -30 C° bis 100 C°
Montageart Rasten

Vorteile

  • Einfache Montage/Demontage von der Frontseite aus
  • Platz sparende, kompakte Bauform
  • Einführung konfektionierter und nicht konfektionierter Leitungen
  • Garantieerhalt konfektionierter Leitungen
  • Nachrüstungen, Servicearbeiten problemlos und schnell durchführbar
  • Schnelle Montage durch Einrasten in den Ausbruch
  • Wesentliche Erhöhung der Packungsdichte durch Zweifach- und Vierfach-Tüllen
