CONFiX WST NW 10
| Artikelnummer | 31200 |
| EAN | 4251269300066 |
| Verpackungseinheit | 1 |
| Länge | 50.000 mm |
| Nennweite | NW 10 |
| Außendurchmesser | 13,6 mm |
| Innendurchmesser | 8,7 mm |
| Biegeradius (statisch) | 25 mm |
lieferbar
-
Produkte
»

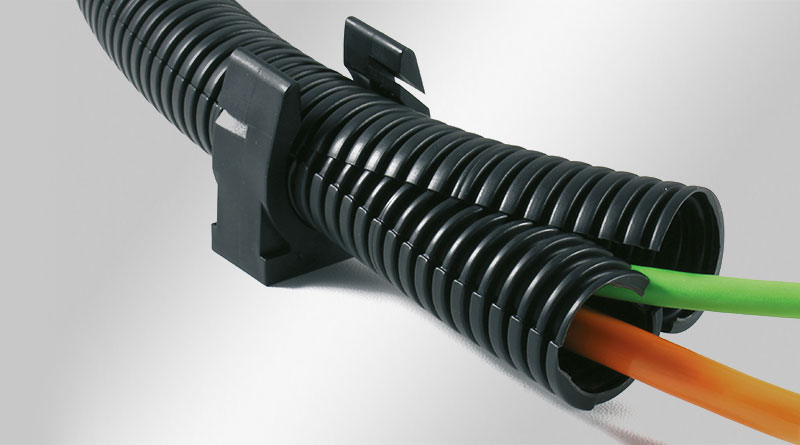

CONFiX™ Schlauchdurchführung
»

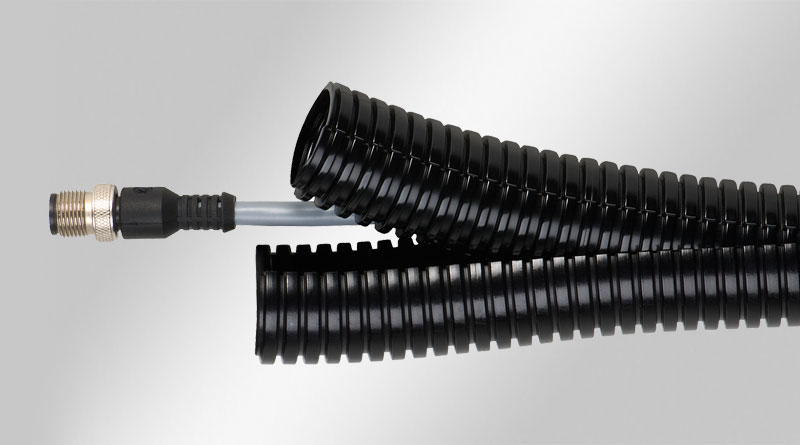

CONFiX™ WST Kabelschutzschläuche, teilbar
CONFiX™ WST Kabelschutzschläuche, teilbar
für Leitungen mit Stecker
Die Wellschläuche der Serie CONFiX™ WST sind 2-teilig und bieten daher die Möglichkeit, konfektionierte Kabel, Leitungen oder auch ganze Leitungssätze aufzunehmen und nachträglich zu installieren. In Verbindung mit den Kabelverschraubungen KVT-W90 oder den Flanschgehäusen KEL-FG bieten diese eine hohe Flexibilität, da der Schlaucheinlass durch die Tülleneinsätze KT und nicht unmittelbar durch die Verschraubungsgröße definiert wird.
Die Länge des Wellschlauches kann individuell nach Vorgabe angepasst werden. Alle Schläuche sind als Meterware (0.5 m-Schritte) bestellbar. Somit können nicht benötigte Reststücke vermieden werden.
Technische Daten
| Material |
Polypropylen
|
| Temperaturbereich | -40 C° bis 105 C° |
| Eigenschaften | UV-beständig |
Vorteile
- Nachrüstungen, Servicearbeiten problemlos und schnell durchführbar
Produktvarianten & Größen
CONFiX WST NW 14
| Artikelnummer | 31210 |
| EAN | 4251269300073 |
| Verpackungseinheit | 1 |
| Länge | 50.000 mm |
| Nennweite | NW 14 |
| Außendurchmesser | 18,5 mm |
| Innendurchmesser | 12,5 mm |
| Biegeradius (statisch) | 35 mm |
| Passend für CONFiX FWS | 31410, 31411 |
lieferbar
CONFiX WST NW 16
| Artikelnummer | 31215 |
| EAN | 4251269322471 |
| Verpackungseinheit | 1 |
| Länge | 50.000 mm |
| Nennweite | NW 16 |
| Außendurchmesser | 21,5 mm |
| Innendurchmesser | 16 mm |
| Biegeradius (statisch) | 40 mm |
| Passend für CONFiX FWS | 31413, 31414 |
lieferbar
CONFiX WST NW 20
| Artikelnummer | 31220 |
| EAN | 4251269300080 |
| Verpackungseinheit | 1 |
| Länge | 50.000 mm |
| Nennweite | NW 20 |
| Außendurchmesser | 25,5 mm |
| Innendurchmesser | 19,5 mm |
| Biegeradius (statisch) | 45 mm |
lieferbar
CONFiX WST NW 23
| Artikelnummer | 31230 |
| EAN | 4251269300097 |
| Verpackungseinheit | 1 |
| Länge | 50.000 mm |
| Nennweite | NW 23 |
| Außendurchmesser | 31 mm |
| Innendurchmesser | 24,2 mm |
| Biegeradius (statisch) | 50 mm |
| Passend für CONFiX FWS | 31416, 31417 |
lieferbar
CONFiX WST NW 29
| Artikelnummer | 31235 |
| EAN | 4251269319051 |
| Verpackungseinheit | 1 |
| Länge | 25.000 mm |
| Nennweite | NW 29 |
| Außendurchmesser | 35,5 mm |
| Innendurchmesser | 27,3 mm |
| Biegeradius (statisch) | 90 mm |
| Passend für CONFiX FWS | 31419, 31420 |
lieferbar
CONFiX WST NW 37
| Artikelnummer | 31240 |
| EAN | 4251269300103 |
| Verpackungseinheit | 1 |
| Länge | 25.000 mm |
| Nennweite | NW 37 |
| Außendurchmesser | 41,4 mm |
| Innendurchmesser | 31 mm |
| Biegeradius (statisch) | 110 mm |
| Passend für CONFiX FWS | 31422, 31423 |
lieferbar
CONFiX WST NW 45
| Artikelnummer | 31250 |
| EAN | 4251269300110 |
| Verpackungseinheit | 1 |
| Länge | 25.000 mm |
| Nennweite | NW 45 |
| Außendurchmesser | 54 mm |
| Innendurchmesser | 42,7 mm |
| Biegeradius (statisch) | 130 mm |
| Passend für CONFiX FWS | 31425, 31426 |
lieferbar
CONFiX WST NW 70
| Artikelnummer | 31260 |
| EAN | 4251269300127 |
| Verpackungseinheit | 1 |
| Länge | 10.000 mm |
| Nennweite | NW 70 |
| Außendurchmesser | 79,8 mm |
| Innendurchmesser | 66,5 mm |
| Biegeradius (statisch) | 190 mm |
lieferbar
