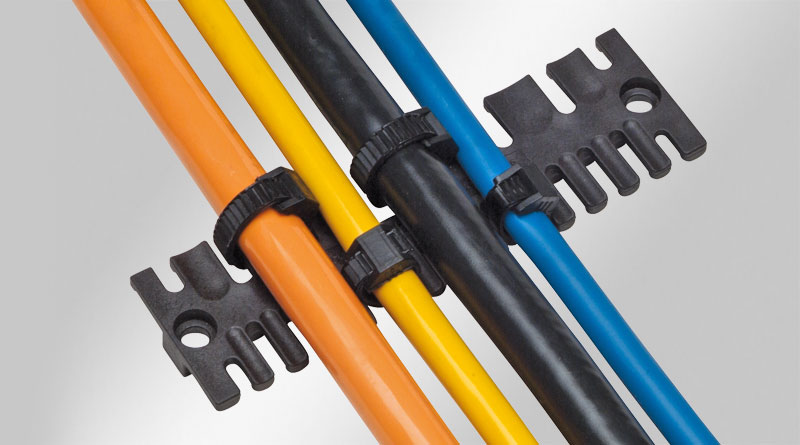

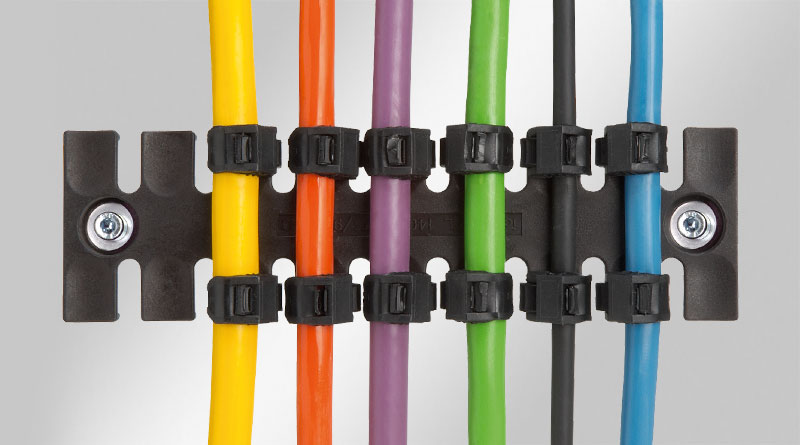

Zugentlastungsleisten ZL zur Verlegung unterschiedlicher Leitungen, statisch sowie dynamisch, an Maschinen, Schaltschränken oder Energieführungsketten.

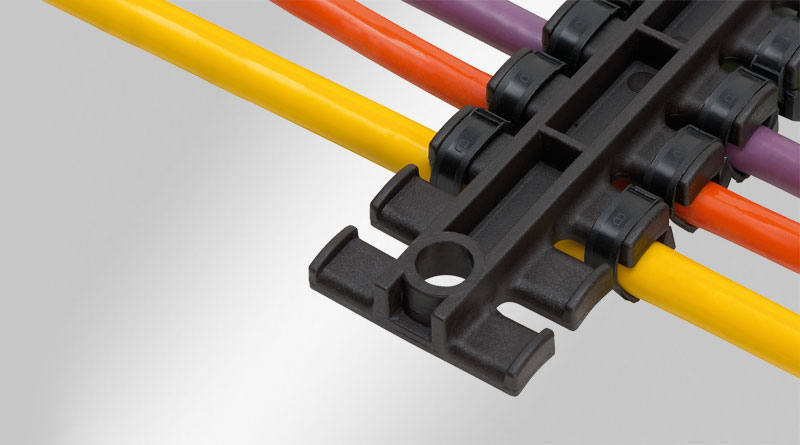

Durch die Hinterschneidung am kammartigen Profil wird ein sicherer Halt der Kabelbinder erreicht. Die Zugentlastung der Leitungen entspricht den Anforderungen der DIN EN 62444.

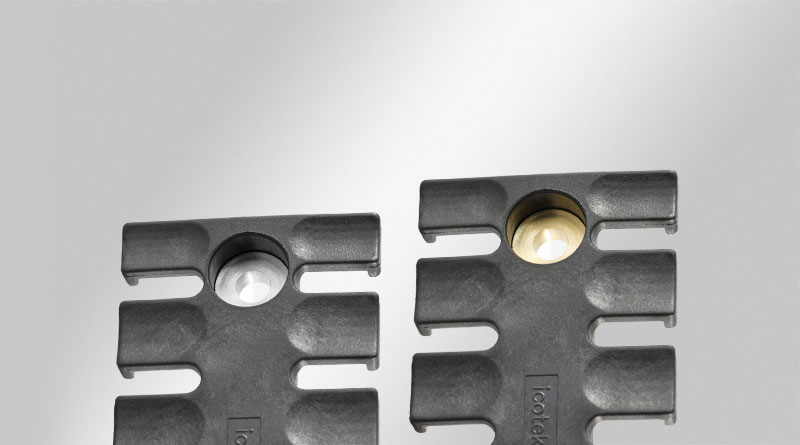

Bei den Varianten ZL-AB und ZL-MS werden, bedingt durch die eingepressten Aluminium- bzw. Messingbuchsen insbesondere bei Vibrationen Kaltfließeigenschaften und somit ein selbstständiges Lösen der Schraubverbindung verhindert.
Die Zugentlastungsleisten ZL 03 | 04 | 05 besitzen unterschiedliche Zahnbreiten. Dies ermöglicht eine vielseitige, flexible Anwendung bei stark differierenden Leitungsdurchmessern.

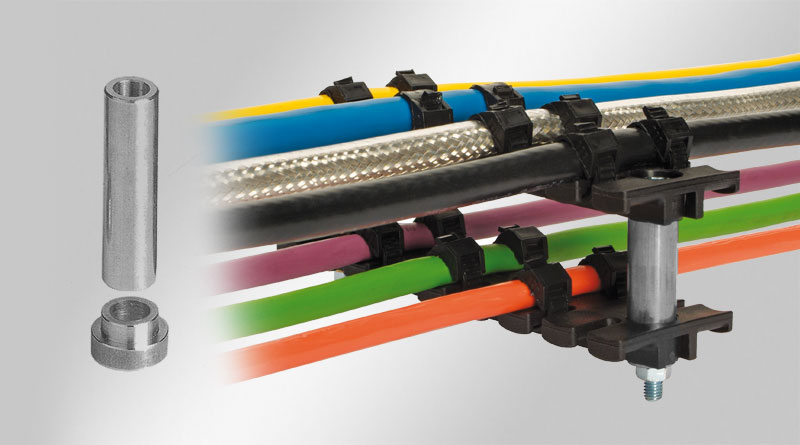

Bei Einsatz von Distanzhülsen wird ein doppelstöckiger Aufbau ermöglicht. Zur gleichzeitigen Ableitung von elektromagnetischen Störungen kann das EMV-Schirmblech ZL|SB-EMV montiert werden.
| Brandklasse | UL94-V0, selbstverlöschend |
| Temperaturbereich | -40 C° bis 140 C° |
| Material | Polyamid Einlegebuchsen: Aluminium Einlegebuchsen: Messing |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Eigenschaften | silikonfrei, halogenfrei |
| Art.-Nr. | 32222 |
| EAN | 4251269300837 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 3 |
| Länge L1 | 38,5 mm |
| Länge L2 | 19,5 mm |
| Breite | 40 mm |
| Höhe | 10 mm |
| Anzahl Zähne | 3 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Ohne Einlegebuchsen |
| Durchmesser Schraublöcher | 9 mm |
| Art.-Nr. | 32224 |
| EAN | 4251269300844 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 4 |
| Länge L1 | 59,5 mm |
| Länge L2 | 43,5 mm |
| Breite | 40 mm |
| Höhe | 10 mm |
| Anzahl Zähne | 4 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Ohne Einlegebuchsen |
| Durchmesser Schraublöcher | 9 mm |
| Art.-Nr. | 32226 |
| EAN | 4251269300851 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 5 |
| Länge L1 | 69,1 mm |
| Länge L2 | 43,5 mm |
| Breite | 40 mm |
| Höhe | 10 mm |
| Anzahl Zähne | 5 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Ohne Einlegebuchsen |
| Durchmesser Schraublöcher | 9 mm |
| Art.-Nr. | 32228 |
| EAN | 4251269300868 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 6 |
| Länge L1 | 86,5 mm |
| Länge L2 | 68 mm |
| Breite | 40 mm |
| Höhe | 10 mm |
| Anzahl Zähne | 6 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Ohne Einlegebuchsen |
| Durchmesser Schraublöcher | 9 mm |
| Art.-Nr. | 32230 |
| EAN | 4251269300875 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 7 |
| Länge L1 | 102 mm |
| Länge L2 | 84 mm |
| Breite | 40 mm |
| Höhe | 10 mm |
| Anzahl Zähne | 7 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Ohne Einlegebuchsen |
| Durchmesser Schraublöcher | 9 mm |
| Art.-Nr. | 32232 |
| EAN | 4251269300882 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 8 |
| Länge L1 | 121 mm |
| Länge L2 | 102,5 mm |
| Breite | 40 mm |
| Höhe | 10 mm |
| Anzahl Zähne | 8 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Ohne Einlegebuchsen |
| Durchmesser Schraublöcher | 9 mm |
| Art.-Nr. | 32234 |
| EAN | 4251269300899 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 9 |
| Länge L1 | 139,5 mm |
| Länge L2 | 121 mm |
| Breite | 40 mm |
| Höhe | 10 mm |
| Anzahl Zähne | 9 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Ohne Einlegebuchsen |
| Durchmesser Schraublöcher | 9 mm |
| Art.-Nr. | 32236 |
| EAN | 4251269300905 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 12 |
| Länge L1 | 180 mm |
| Länge L2 | 157 mm |
| Breite | 42 mm |
| Höhe | 11 mm |
| Anzahl Zähne | 12 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 3 |
| Material Einlegebuchsen | Ohne Einlegebuchsen |
| Durchmesser Schraublöcher | 9 mm |
| Art.-Nr. | 32270 |
| EAN | 4251269301001 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 3 |
| Länge L1 | 38,5 mm |
| Länge L2 | 19,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 3 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 4,1 mm |
| Art.-Nr. | 32280 |
| EAN | 4251269301087 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 3 |
| Länge L1 | 38,5 mm |
| Länge L2 | 19,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 3 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32290 |
| EAN | 4251269301162 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 3 |
| Länge L1 | 38,5 mm |
| Länge L2 | 19,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 3 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 6,2 mm |
| Art.-Nr. | 32271 |
| EAN | 4251269301018 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 4 |
| Länge L1 | 59,5 mm |
| Länge L2 | 43,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 4 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 4,1 mm |
| Art.-Nr. | 32281 |
| EAN | 4251269301094 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 4 |
| Länge L1 | 59,5 mm |
| Länge L2 | 43,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 4 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32291 |
| EAN | 4251269301179 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 4 |
| Länge L1 | 59,4 mm |
| Länge L2 | 43,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 4 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 6,2 mm |
| Art.-Nr. | 32272 |
| EAN | 4251269301025 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 5 |
| Länge L1 | 69,1 mm |
| Länge L2 | 43,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 5 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 4,1 mm |
| Art.-Nr. | 32282 |
| EAN | 4251269301100 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 5 |
| Länge L1 | 69,1 mm |
| Länge L2 | 43,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 5 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32292 |
| EAN | 4251269301186 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 5 |
| Länge L1 | 69,1 mm |
| Länge L2 | 43,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 5 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 6,2 mm |
| Art.-Nr. | 32273 |
| EAN | 4251269301032 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 6 |
| Länge L1 | 86,5 mm |
| Länge L2 | 68 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 6 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 4,1 mm |
| Art.-Nr. | 32283 |
| EAN | 4251269301117 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 6 |
| Länge L1 | 86,5 mm |
| Länge L2 | 68 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 6 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32293 |
| EAN | 4251269301193 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 6 |
| Länge L1 | 86,5 mm |
| Länge L2 | 68 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 6 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 6,2 mm |
| Art.-Nr. | 32275 |
| EAN | 4251269301056 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 7 |
| Länge L1 | 102,5 mm |
| Länge L2 | 84 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 7 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 4,1 mm |
| Art.-Nr. | 32284 |
| EAN | 4251269301124 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 7 |
| Länge L1 | 102,5 mm |
| Länge L2 | 84 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 7 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32294 |
| EAN | 4251269301209 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 7 |
| Länge L1 | 102,5 mm |
| Länge L2 | 84 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 7 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 6,2 mm |
| Art.-Nr. | 32277 |
| EAN | 4251269301070 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 8 |
| Länge L1 | 121 mm |
| Länge L2 | 102,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 8 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 4,1 mm |
| Art.-Nr. | 32285 |
| EAN | 4251269301131 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 8 |
| Länge L1 | 121 mm |
| Länge L2 | 102,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 8 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32295 |
| EAN | 4251269301216 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 8 |
| Länge L1 | 121 mm |
| Länge L2 | 102,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 8 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 6,2 mm |
| Art.-Nr. | 32274 |
| EAN | 4251269301049 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 9 |
| Länge L1 | 139,5 mm |
| Länge L2 | 121 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 9 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 4,1 mm |
| Art.-Nr. | 32286 |
| EAN | 4251269301148 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 9 |
| Länge L1 | 139,5 mm |
| Länge L2 | 121 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 9 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32296 |
| EAN | 4251269301223 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 9 |
| Länge L1 | 139,5 mm |
| Länge L2 | 121 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 9 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 2 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 6,2 mm |
| Art.-Nr. | 32276 |
| EAN | 4251269301063 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 12 |
| Länge L1 | 180 mm |
| Länge L2 | 157 mm |
| Breite | 42 mm |
| Höhe | 11 mm |
| Aufbauhöhe | 11 mm |
| Anzahl Zähne | 12 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 3 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 4,1 mm |
| Art.-Nr. | 32287 |
| EAN | 4251269301155 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 12 |
| Länge L1 | 180 mm |
| Länge L2 | 157 mm |
| Breite | 42 mm |
| Höhe | 11 mm |
| Aufbauhöhe | 11 mm |
| Anzahl Zähne | 12 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 3 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32297 |
| EAN | 4251269301230 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 12 |
| Länge L1 | 180 mm |
| Länge L2 | 157 mm |
| Breite | 42 mm |
| Höhe | 11 mm |
| Aufbauhöhe | 11 mm |
| Anzahl Zähne | 12 |
| Anzahl Zähne (schmal) | 0 |
| Anzahl Schraublöcher | 3 |
| Material Einlegebuchsen | Aluminium |
| Durchmesser Schraublöcher | 6,2 mm |
| Art.-Nr. | 32360 |
| EAN | 4251269301322 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 3 |
| Länge L1 | 38,5 mm |
| Länge L2 | 19,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 3 |
| Anzahl Zähne (schmal) | 0 |
| Material Einlegebuchsen | Messing |
| Anzahl Schraublöcher | 2 |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32361 |
| EAN | 4251269301339 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 4 |
| Länge L1 | 59,5 mm |
| Länge L2 | 43,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 4 |
| Anzahl Zähne (schmal) | 0 |
| Material Einlegebuchsen | Messing |
| Anzahl Schraublöcher | 2 |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32362 |
| EAN | 4251269301346 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 5 |
| Länge L1 | 69 mm |
| Länge L2 | 43,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 5 |
| Anzahl Zähne (schmal) | 0 |
| Material Einlegebuchsen | Messing |
| Anzahl Schraublöcher | 2 |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32363 |
| EAN | 4251269301353 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 6 |
| Länge L1 | 86,5 mm |
| Länge L2 | 68 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 6 |
| Anzahl Zähne (schmal) | 0 |
| Material Einlegebuchsen | Messing |
| Anzahl Schraublöcher | 2 |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32364 |
| EAN | 4251269301360 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 7 |
| Länge L1 | 102,5 mm |
| Länge L2 | 84 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 7 |
| Anzahl Zähne (schmal) | 0 |
| Material Einlegebuchsen | Messing |
| Anzahl Schraublöcher | 2 |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32365 |
| EAN | 4251269301377 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 8 |
| Länge L1 | 121 mm |
| Länge L2 | 102,5 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 8 |
| Anzahl Zähne (schmal) | 0 |
| Material Einlegebuchsen | Messing |
| Anzahl Schraublöcher | 2 |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32366 |
| EAN | 4251269301384 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 9 |
| Länge L1 | 139,5 mm |
| Länge L2 | 121 mm |
| Breite | 40 mm |
| Höhe | 10,2 mm |
| Aufbauhöhe | 10,2 mm |
| Anzahl Zähne | 9 |
| Anzahl Zähne (schmal) | 0 |
| Material Einlegebuchsen | Messing |
| Anzahl Schraublöcher | 2 |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32367 |
| EAN | 4251269301391 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 12 |
| Länge L1 | 180 mm |
| Länge L2 | 157 mm |
| Breite | 42 mm |
| Höhe | 11 mm |
| Aufbauhöhe | 11 mm |
| Anzahl Zähne | 12 |
| Anzahl Zähne (schmal) | 0 |
| Material Einlegebuchsen | Messing |
| Anzahl Schraublöcher | 3 |
| Durchmesser Schraublöcher | 5,2 mm |
| Art.-Nr. | 32112 |
| EAN | 4251269300806 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 7 |
| Länge L1 | 63,4 mm |
| Länge L2 | 42 mm |
| Breite | 35 mm |
| Höhe | 9,3 mm |
| Anzahl Zähne | 4 |
| Anzahl Zähne (schmal) | 7 |
| Material Einlegebuchsen | Ohne Einlegebuchsen |
| Durchmesser Schraublöcher | 5,5 mm |
| Art.-Nr. | 32114 |
| EAN | 4251269300813 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 11 |
| Länge L1 | 95 mm |
| Länge L2 | 74,5 mm |
| Breite | 35 mm |
| Höhe | 9,3 mm |
| Anzahl Zähne | 6 |
| Anzahl Zähne (schmal) | 11 |
| Material Einlegebuchsen | Ohne Einlegebuchsen |
| Durchmesser Schraublöcher | 5,5 mm |
| Art.-Nr. | 32116 |
| EAN | 4251269300820 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen |
| Für max. Anzahl Leitungen | 13 |
| Länge L1 | 119 mm |
| Länge L2 | 108 mm |
| Breite | 35 mm |
| Höhe | 10 mm |
| Anzahl Zähne | 7 |
| Material Einlegebuchsen | Ohne Einlegebuchsen |
| Durchmesser Schraublöcher | 5,5 mm |
Überzeugen Sie sich von der einfachen und
zeitsparenden Montage unserer Produkte.
Schauen Sie sich das Montagevideo an!
Finden Sie immer die richtige Größe und die passenden Kabeltüllen für Ihre Kabeleinführung!
Distanzhülsen zur Mehrlagenverlegung von Zugentlastungsleisten und Erhöhung der Packungsdichte.
EMV Schirmbleche für ZL Zugentlastungsleisten. 1-reihige oder 2-reihige Ausführungen.
Die modular stapelbare Kabelschelle MSMC dient der einfachen, schnellen und sicheren Befestigung von Kabeln, Rohren und anderen zylindrischen Bauteilen.
Die Bügelschellen / Kabelschellen zeichnen sich durch einen hohen Klemmbereich und große Flexibilität aus. Optimal geeignet zur Zugentlastung auf der 30 mm C-Schiene.
Leisten zur Zugentlastung und Kabelführung für Montage auf 35 mm Hutschienen oder 30 mm C-Schienen.
Leisten zur Zugentlastung und Kabelführung für Montage auf 35 mm Hutschienen mittels Schnappfüßen.
Halterungen für Klettkabelbinder KLKB und Klettbänder KLB. Diverse Montagearten.
Adaptertüllen auf Basis der KT Kabeltüllen mit metrischem Innengewinde.
Kabelverschraubung für das KT-Tüllensystem zur Einführung im 90° Winkel zum Gehäuse. Mit metrischem Gewinde M32 / M50.
Teilbare IP54 Kabeleinführung für das QT-Tüllensystem zur werkzeuglosen Montage. Passend auf Ausbrüche schwerer Steckverbinder. Ein- oder zweireihige Bauweise.
EMV Federklammern für Montage auf 30 mm C-Schiene.
Teilbare & leitfähige EMV-Kabeleinführung für Ausbrüche 16- und 24-poliger schwerer Steckverbinder. Ein- oder zweireihige Bauweise.
Teilbarer Kabelschutzschlauch für die Führung konfektionierter Leitungen.
Modulplatten für die Montage von Kabeleinführungen auf KDR-BMP Bodenblechen oder im Schaltschrankdach.
