CONFiX™ FWS-A 16 bk
| Tilausnro. | 31380 |
| EAN | 4251269300202 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| Kierteet | M16 × 1,5 |
| Väri | Musta |
| Ruuvireikien määrä | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |
-
Tuotteet
»
CONFiX™-suojaletkujärjestelmä
»
CONFiX™ FWS | 90° kulmaliitin suojaletkuille
CONFiX™ FWS | 90° kulmaliitin suojaletkuille
soveltuu suojaletkuun ruuviliitännällä tai suoraan suojaletkuun / IP54

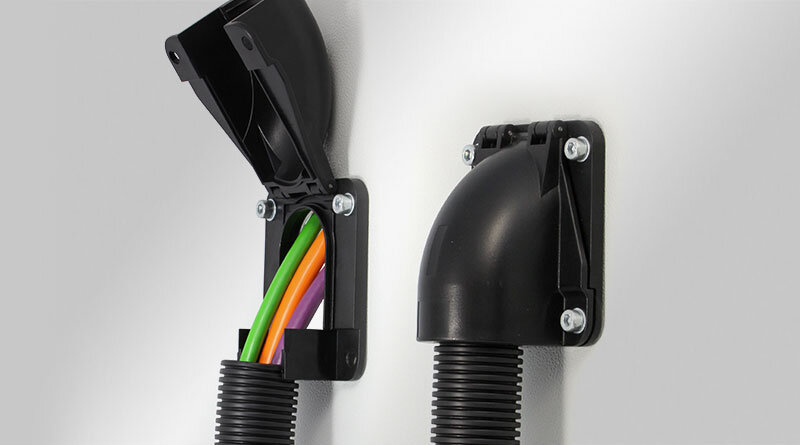

CONFiX™ FWS 90° kulmaliitin suojaletkuille. Asennettavissa koneiden ja laitteiden ohjauskeskuksiin tai kytkentäkoteloihin.

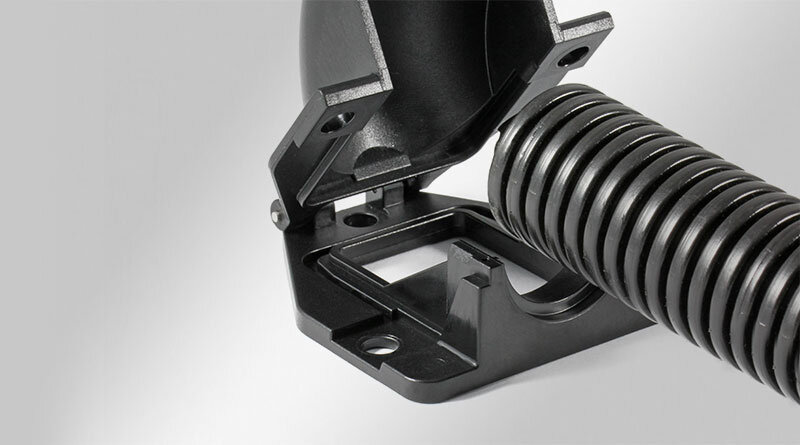

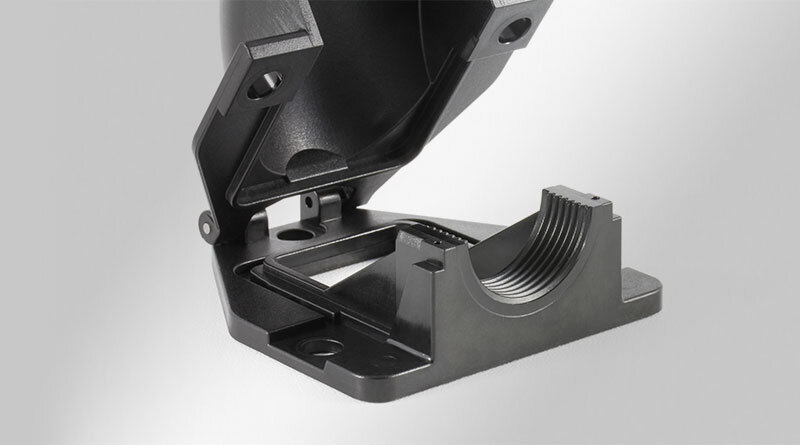

Liittimen avattava kansi on varustettu tukevalla, kestävällä saranalla.
Avattavuus helpottaa kaapeleiden läpivientiä sekä itse suojaletkun kiinnittämistä.
CONFiX™ FWS on tarjolla kaksi mallia.
- CONFiX™ FWS-A: M16 - M50 kierteellä
- CONFiX™ FWS-B: suojaletkuille NW 13,17,23,29,37 ja 50 mitoilla
Värivaihtoehtoina ovat harmaa RAL 7011 ja musta RAL 9001.
Tekniset tiedot
| IP-suojausluokka (EN 60529) | IP54 |
| Palamisluokka | UL94-V0, itsestään sammuva |
| Lämpötila | −30 C° ... 100 C° |
| Materiaali | Polykarbonaatti |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Ominaisuudet | silikoniton, halogeeniton |
Edut ja hyödyt
- Saranallinen kansi
- Nopea ja helppo asentaa
- Toiminnallinen muotoilu
Tuotetyypit ja koot

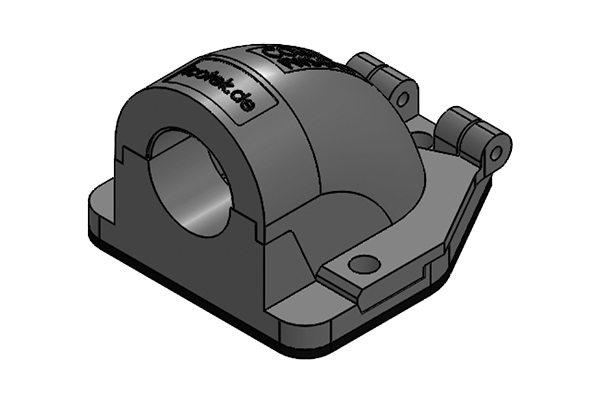

CONFiX™ FWS-A 16 gy
| Tilausnro. | 31381 |
| EAN | 4251269300219 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| Kierteet | M16 × 1,5 |
| Väri | Harmaa (RAL 7011) |
| Ruuvireikien määrä | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |

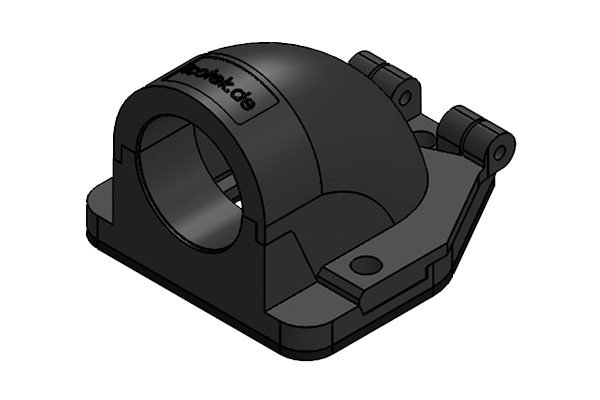

CONFiX™ FWS-A 20 bk
| Tilausnro. | 31383 |
| EAN | 4251269300226 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| Kierteet | M20 × 1,5 |
| Väri | Musta |
| Ruuvireikien määrä | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |

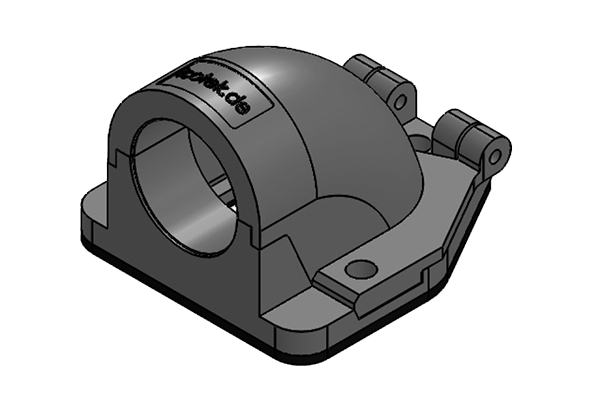

CONFiX™ FWS-A 20 gy
| Tilausnro. | 31384 |
| EAN | 4251269300233 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| Kierteet | M20 × 1,5 |
| Väri | Harmaa (RAL 7011) |
| Ruuvireikien määrä | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |

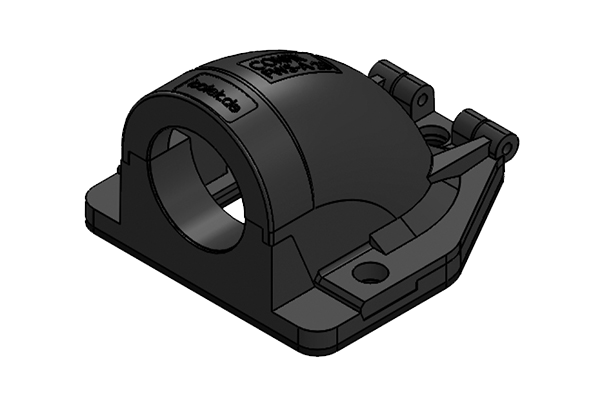

CONFiX™ FWS-A 25 bk
| Tilausnro. | 31386 |
| EAN | 4251269300240 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 67 mm |
| Leveys | 63 mm |
| Korkeus | 41 mm |
| Kierteet | M25 × 1,5 |
| Väri | Musta |
| Ruuvireikien määrä | 3 |
| Ruuvinreikien halkaisijat | 6,6 mm |

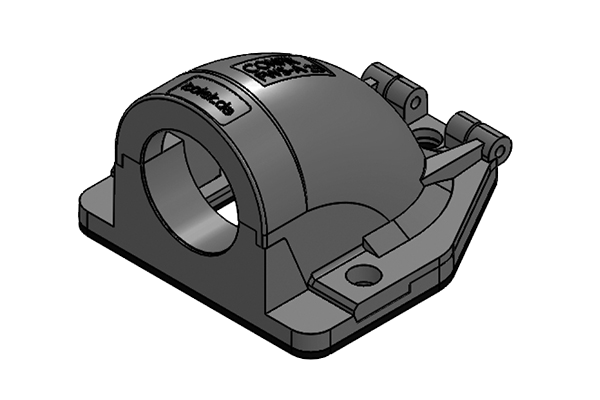

CONFiX™ FWS-A 25 gy
| Tilausnro. | 31387 |
| EAN | 4251269300257 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 67 mm |
| Leveys | 63 mm |
| Korkeus | 41 mm |
| Kierteet | M25 × 1,5 |
| Väri | Harmaa (RAL 7011) |
| Ruuvireikien määrä | 3 |
| Ruuvinreikien halkaisijat | 6,6 mm |

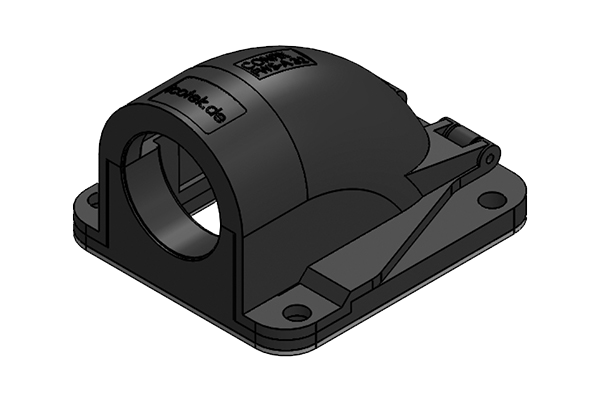

CONFiX™ FWS-A 32 bk
| Tilausnro. | 31389 |
| EAN | 4251269300264 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 85 mm |
| Leveys | 76 mm |
| Korkeus | 51 mm |
| Kierteet | M32 × 1,5 |
| Väri | Musta |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |

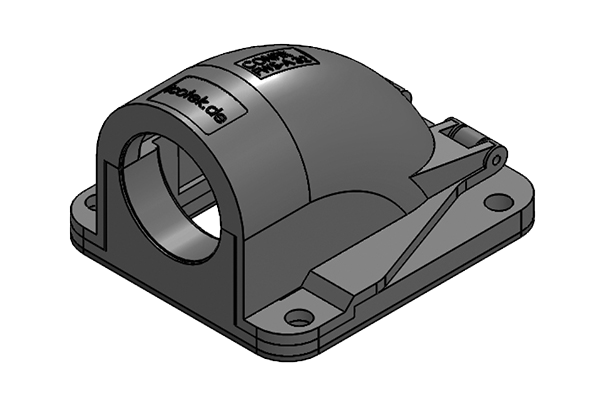

CONFiX™ FWS-A 32 gy
| Tilausnro. | 31390 |
| EAN | 4251269300271 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 85 mm |
| Leveys | 76 mm |
| Korkeus | 51 mm |
| Kierteet | M32 × 1,5 |
| Väri | Harmaa (RAL 7011) |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |

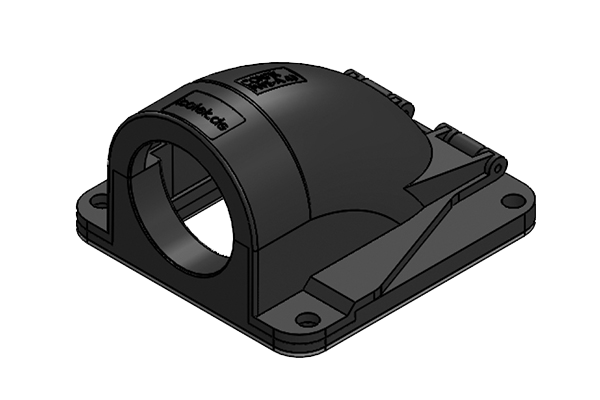

CONFiX™ FWS-A 40 bk
| Tilausnro. | 31392 |
| EAN | 4251269300288 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 97 mm |
| Leveys | 92 mm |
| Korkeus | 56 mm |
| Kierteet | M40 × 1,5 |
| Väri | Musta |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |

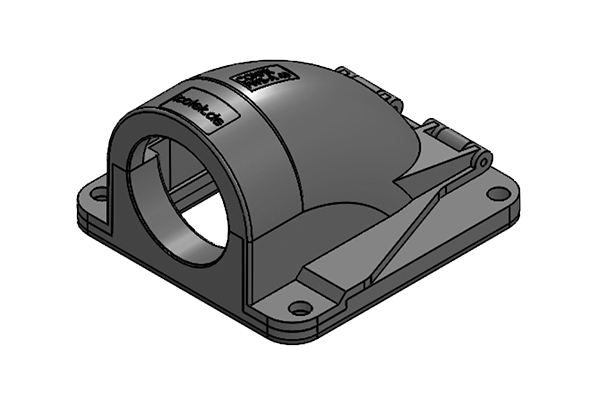

CONFiX™ FWS-A 40 gy
| Tilausnro. | 31393 |
| EAN | 4251269300295 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 97 mm |
| Leveys | 92 mm |
| Korkeus | 56 mm |
| Kierteet | M40 × 1,5 |
| Väri | Harmaa (RAL 7011) |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |

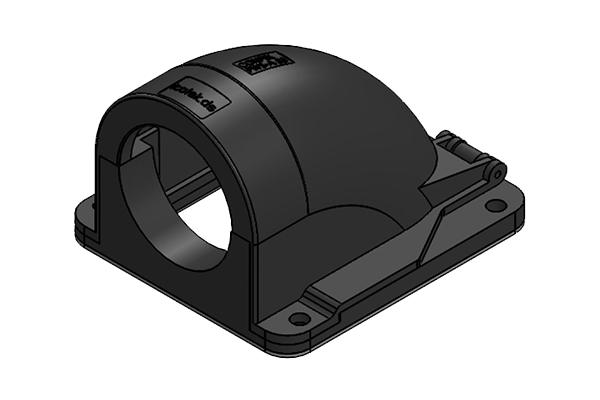

CONFiX™ FWS-A 50 bk
| Tilausnro. | 31395 |
| EAN | 4251269300301 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 111 mm |
| Leveys | 100 mm |
| Korkeus | 73 mm |
| Kierteet | M50 × 1,5 |
| Väri | Musta |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |

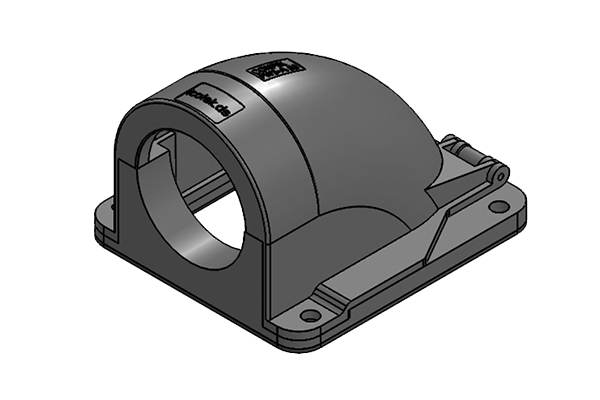

CONFiX™ FWS-A 50 gy
| Tilausnro. | 31396 |
| EAN | 4251269300318 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 111 mm |
| Leveys | 100 mm |
| Korkeus | 73 mm |
| Kierteet | M50 × 1,5 |
| Väri | Harmaa (RAL 7011) |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |

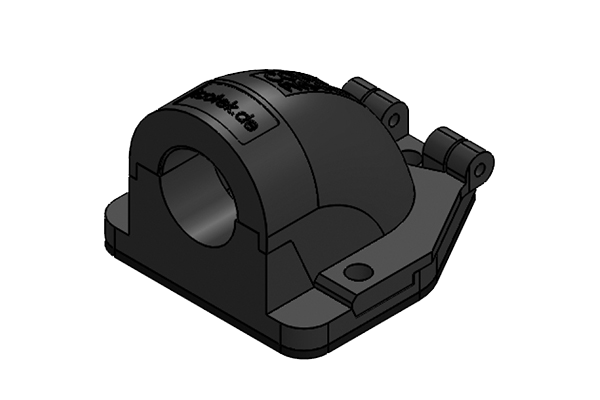

CONFiX™ FWS-B 11 bk
| Tilausnro. | 31410 |
| EAN | 4251269300325 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| Väri | Musta |
| Nimelliskoko | NW 13 |
| Ruuvireikien määrä | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |

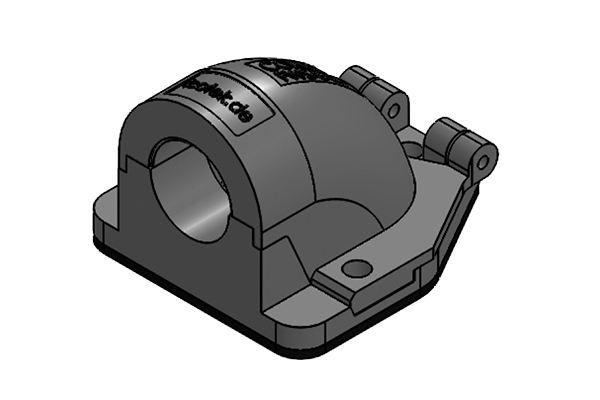

CONFiX™ FWS-B 11 gy
| Tilausnro. | 31411 |
| EAN | 4251269300332 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| Väri | Harmaa (RAL 7011) |
| Nimelliskoko | NW 13 |
| Ruuvireikien määrä | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |

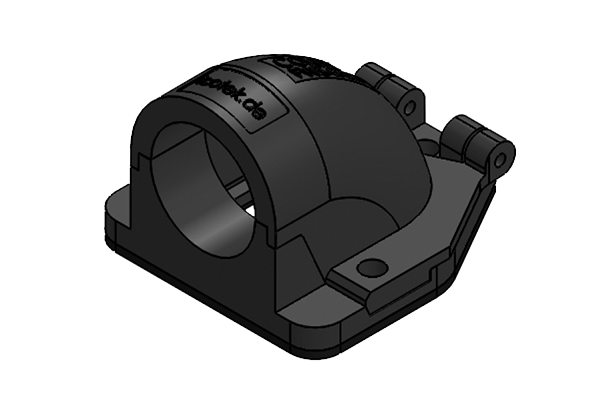

CONFiX™ FWS-B 16 bk
| Tilausnro. | 31413 |
| EAN | 4251269300349 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| Väri | Musta |
| Nimelliskoko | NW 17 |
| Ruuvireikien määrä | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |

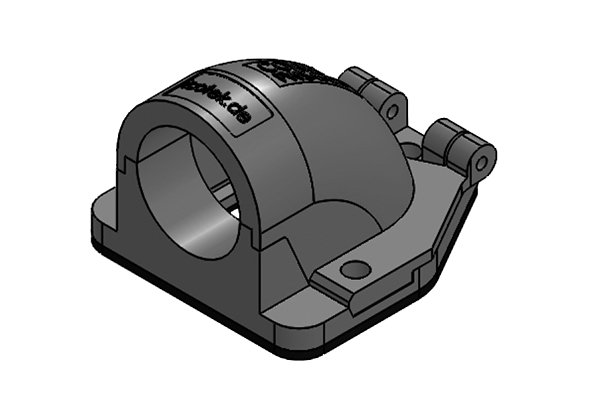

CONFiX™ FWS-B 16 gy
| Tilausnro. | 31414 |
| EAN | 4251269300356 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| Väri | Harmaa (RAL 7011) |
| Nimelliskoko | NW 17 |
| Ruuvireikien määrä | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |

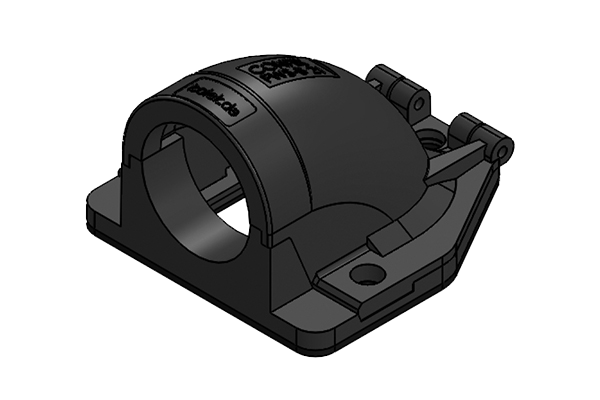

CONFiX™ FWS-B 21 bk
| Tilausnro. | 31416 |
| EAN | 4251269300363 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 67 mm |
| Leveys | 63 mm |
| Korkeus | 41 mm |
| Väri | Musta |
| Nimelliskoko | NW 23 |
| Ruuvireikien määrä | 3 |
| Ruuvinreikien halkaisijat | 6,6 mm |

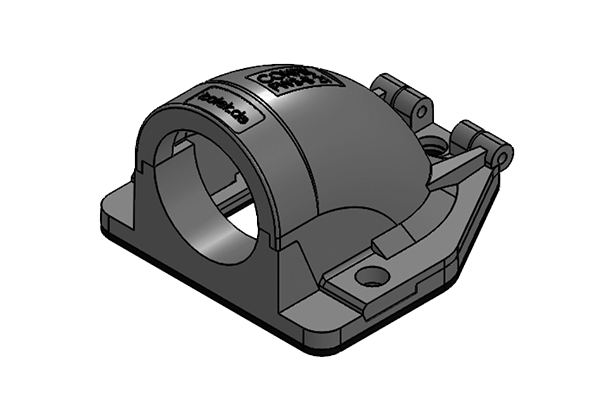

CONFiX™ FWS-B 21 gy
| Tilausnro. | 31417 |
| EAN | 4251269300370 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 67 mm |
| Leveys | 63 mm |
| Korkeus | 41 mm |
| Väri | Harmaa (RAL 7011) |
| Nimelliskoko | NW 23 |
| Ruuvireikien määrä | 3 |
| Ruuvinreikien halkaisijat | 6,6 mm |

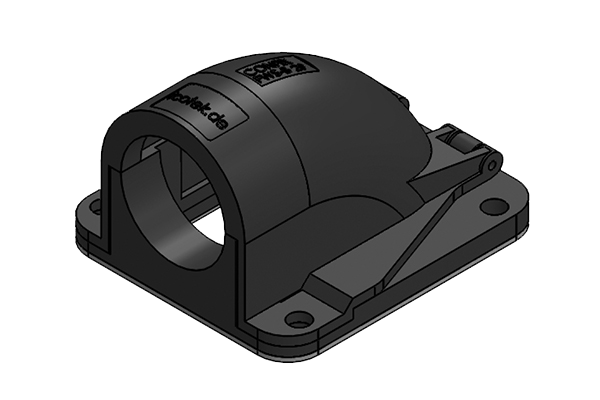

CONFiX™ FWS-B 29 bk
| Tilausnro. | 31419 |
| EAN | 4251269300387 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 85 mm |
| Leveys | 76 mm |
| Korkeus | 51 mm |
| Väri | Musta |
| Nimelliskoko | NW 29 |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |

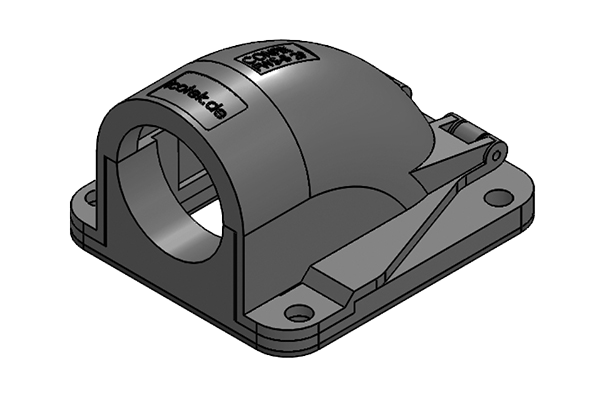

CONFiX™ FWS-B 29 gy
| Tilausnro. | 31420 |
| EAN | 4251269300394 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 85 mm |
| Leveys | 76 mm |
| Korkeus | 51 mm |
| Väri | Harmaa (RAL 7011) |
| Nimelliskoko | NW 29 |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX™ FWS-B 36 bk
| Tilausnro. | 31422 |
| EAN | 4251269300400 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 97 mm |
| Leveys | 92 mm |
| Korkeus | 56 mm |
| Väri | Musta |
| Nimelliskoko | NW 37 |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |

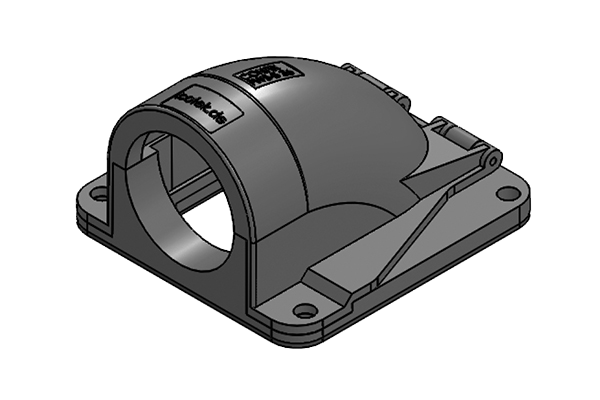

CONFiX™ FWS-B 36 gy
| Tilausnro. | 31423 |
| EAN | 4251269300417 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 97 mm |
| Leveys | 92 mm |
| Korkeus | 56 mm |
| Väri | Harmaa (RAL 7011) |
| Nimelliskoko | NW 37 |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |

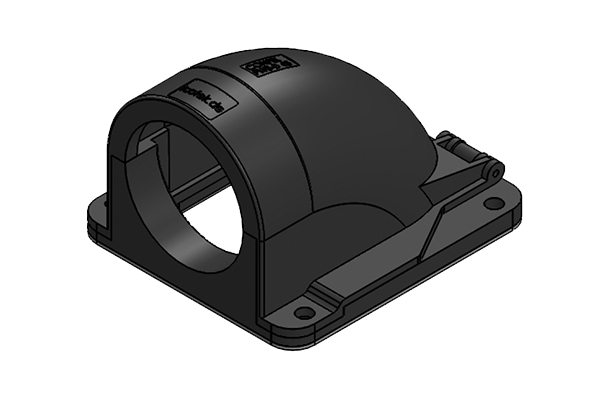

CONFiX™ FWS-B 48 bk
| Tilausnro. | 31425 |
| EAN | 4251269300424 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 111 mm |
| Leveys | 100 mm |
| Korkeus | 73 mm |
| Väri | Musta |
| Nimelliskoko | NW 50 |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |

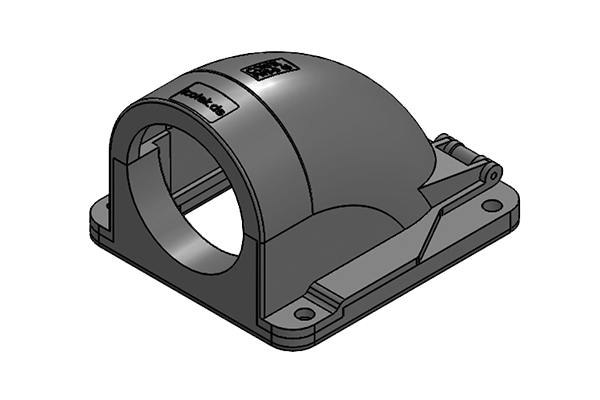

CONFiX™ FWS-B 48 gy
| Tilausnro. | 31426 |
| EAN | 4251269300431 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 111 mm |
| Leveys | 100 mm |
| Korkeus | 73 mm |
| Väri | Harmaa (RAL 7011) |
| Nimelliskoko | NW 50 |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |
Etkö löytänyt sopivaa ?
Kokeile TuotekonfiguraattoriaAsennusvideo
Vakuutu tuotteidemme yksinkertaisesta asentamisesta.
Katso Asennusvideo!
Asenna kaapeliläpivientiin tiivisteosat
Löydä aina oikeankokoiset ja -tyyppiset tiivisteosat!
Tarvikkeet
CONFiX™ WST
Halkaistavat suojaletkut valmiskaapeleille
Halkaistava suojaletku vakio- ja valmiskaapeleille.

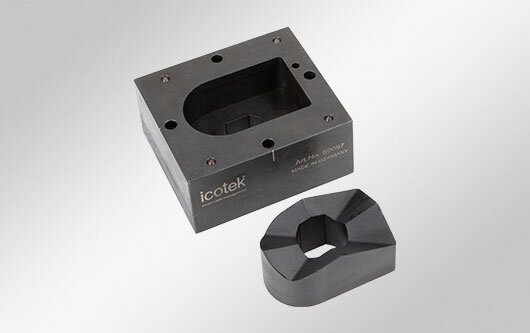

CONFiX™ Lävistimet
