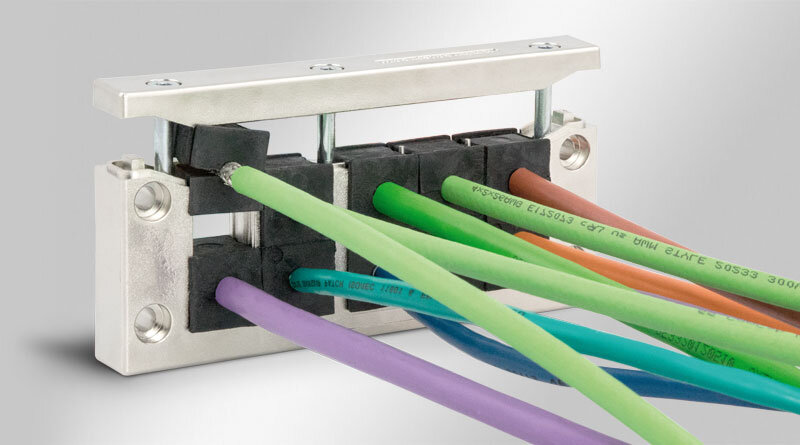

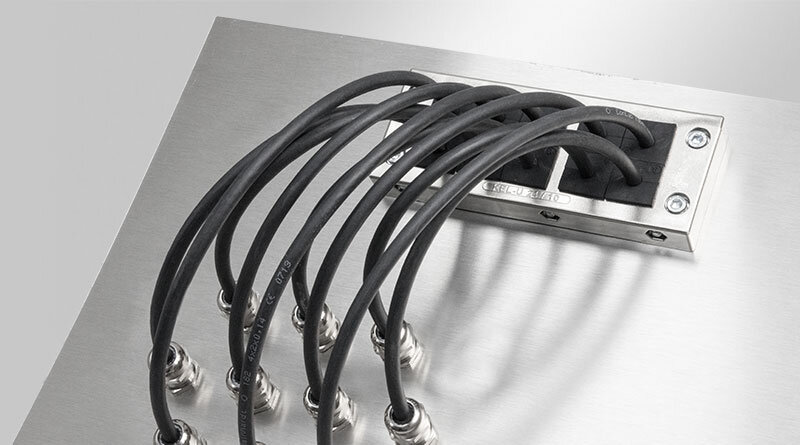

EMC läpivienti EMC-KEL perustuu KEL-U ja KEL-E läpivientikehyksiin. Johtavan pintamateriaalin ja - tiivisteosan ansiosta johtuvat ja säteilevät häiriöt saadaan vaimennettua tehokkaasti.
Läpivientikehys on helppo asentaa. Tiivisteosat asetetaan kehykseen ja kiristetään luotettavasti paikoilleen.

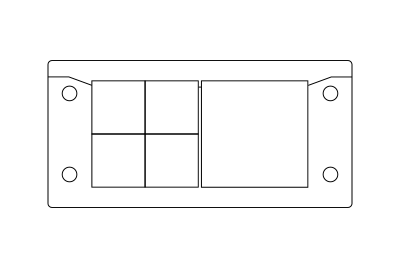

EMC-KEL-U kehykset vastaavat mitoitukseltaan tarkasti 16- ja 24- napaisten moninapaliitinten asennusaukkoja. Aukon korkeudeksi voidaan valita joko 36 mm tai 46 mm asennettavista kaapeleista riippuen.

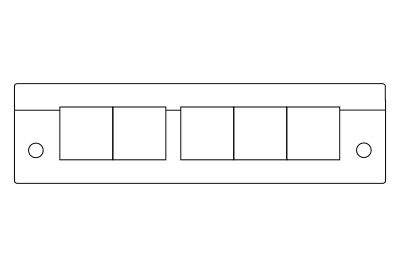

1-rivinen versio EMC-KEL-E sopii erityisesti suorakaiteen muotoisille liittimille. Pienikokoinen kehys on ideaalinen kohteissa, joissa tilaa on rajoitetusti.

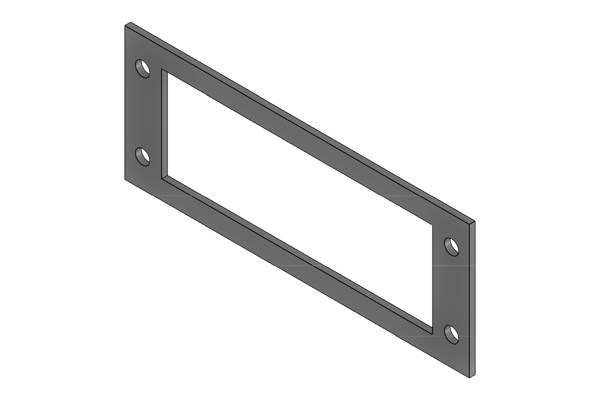

EMC-KEL-U kehyksen ja kotelon pinnan välille asennetaan litteä, toimitukseen sisältyvä johtava tiivistemateriaali. Hyvän johtavuuden varmistamiseksi on kotelon läpivientialueen oltava maaliton.
| Palamisluokka | UL94-HB |
| Lämpötila | −40 C° ... 140 C° |
| Materiaali | Polyamidi, erittäin johtava pinnoite |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Ominaisuudet | Tärinänkestävä |
| Osa nro. | 99400 |
| EAN | 4251269319365 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Kaapelien max. lukumäärä | 10 |
| Kaapelin max. halkaisija | 17 mm |
| Pituus | 147 mm |
| Leveys | 58 mm |
| Korkeus | 17 mm |
| Asennuskorkeus | 17 mm |
| Leikkauskoko | 112 × 36 mm |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 5,8 mm |
| Materiaali ruuvit | Teräslevy, galvaanisesti sinkitty |
| Sopivat tiivisteosat | 10 x EMC-KT pieni |
| Osa nro. | 99401 |
| EAN | 4251269319372 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Kaapelien max. lukumäärä | 4 |
| Kaapelin max. halkaisija | 35 mm |
| Pituus | 147 mm |
| Leveys | 58 mm |
| Korkeus | 17 mm |
| Asennuskorkeus | 17 mm |
| Leikkauskoko | 112 × 36 mm |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 5,8 mm |
| Materiaali ruuvit | Teräslevy, galvaanisesti sinkitty |
| Sopivat tiivisteosat | 2 x EMC-KT pieni, 2 x EMC-KT suuri |
| Osa nro. | 98047 |
| EAN | 4251269322655 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 145 mm |
| Leveys | 56 mm |
| Korkeus | 2,5 mm |
| Asennuskorkeus | 2,5 mm |
| Leikkauskoko | 112 × 36 mm |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 6 mm |
| Materiaali ruuvit | Teräslevy, galvaanisesti sinkitty |
| Osa nro. | 99402 |
| EAN | 4251269319389 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Kaapelien max. lukumäärä | 8 |
| Kaapelin max. halkaisija | 17 mm |
| Pituus | 120 mm |
| Leveys | 58 mm |
| Korkeus | 17 mm |
| Asennuskorkeus | 17 mm |
| Leikkauskoko | 86 × 36 mm |
| Ruuvireikien määrä | 4 |
| Ruuvinreikien halkaisijat | 5,8 mm |
| Materiaali ruuvit | Teräslevy, galvaanisesti sinkitty |
| Sopivat tiivisteosat | 8 x EMC-KT pieni |
| Osa nro. | 99422 |
| EAN | 4251269319402 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Kaapelien max. lukumäärä | 5 |
| Kaapelin max. halkaisija | 17 mm |
| Pituus | 147 mm |
| Leveys | 39 mm |
| Korkeus | 17 mm |
| Asennuskorkeus | 17 mm |
| Leikkauskoko | 112 × 24 mm |
| Ruuvireikien määrä | 2 |
| Ruuvinreikien halkaisijat | 5,8 mm |
| Materiaali ruuvit | Teräslevy, galvaanisesti sinkitty |
| Sopivat tiivisteosat | 5 x EMC-KT pieni |
| Osa nro. | 99420 |
| EAN | 4251269319396 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Kaapelien max. lukumäärä | 3 |
| Kaapelin max. halkaisija | 17 mm |
| Pituus | 98 mm |
| Leveys | 39 mm |
| Korkeus | 17 mm |
| Asennuskorkeus | 17 mm |
| Leikkauskoko | 65 × 24 mm |
| Ruuvireikien määrä | 2 |
| Ruuvinreikien halkaisijat | 5,8 mm |
| Materiaali ruuvit | Teräslevy, galvaanisesti sinkitty |
| Sopivat tiivisteosat | 3 x EMC-KT pieni |
Vakuutu tuotteidemme yksinkertaisesta asentamisesta.
Katso Asennusvideo!
Löydä aina oikeankokoiset ja -tyyppiset tiivisteosat!

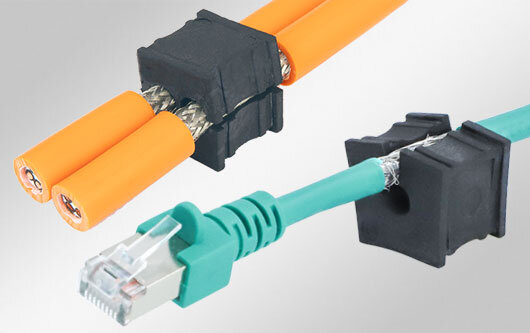

Johtavasta materiaalista valmistetut halkaistavat EMC tiivisteosat halkaisijaltaan 2-16 mm tai 13-33 mm kaapeleille.
Suorakaiteen- ja neliönmalliset lävistimet, 10-, 16- ja 24 napaisille moninapaliittimille sekä icotekin kaapeliläpivienneille.
Useita kertoja uudelleen avattavissa ja suljettavissa. Eivät vaurioita kaapelia edes tärisevissä olosuhteissa.
Kytkentäkaapin halkaistava pohjalevy harjasläpiviennillä käytettäväksi yhdessä Rittal TS 8 kaappien kanssa.
Laipat kaapelin läpivientikomponenttien kiinnittämiseen Rittalin ja Fiboxin kompaktikoteloihin, päätekoteloihin tai väyläkoteloihin.
Kalvoläpivienti, jossa on standardin EN 45545-3 mukaiset IFPS-palokatkotiivisteet.
Palokatkotiivisteet sertifioiduille icotek BS -kaapeliläpivientikomponenteille, jotka on hyväksytty käytettäväksi raideliikenteessä.

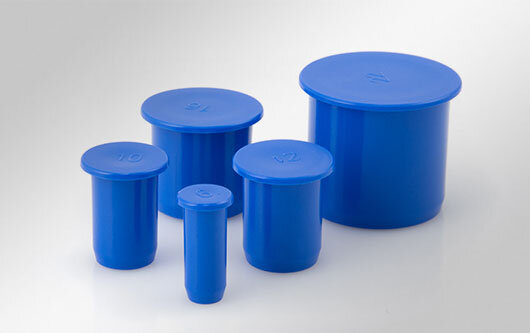

Kalvotiivisteen puhkaistun läpivientikohdan tiivistämiseen. Saatavilla myös jäljitettävä ST-B-HDD versio.
