EMC-maadoitusliittimet ruuvikiinnityksellä
vedonpoistolla tai ilman

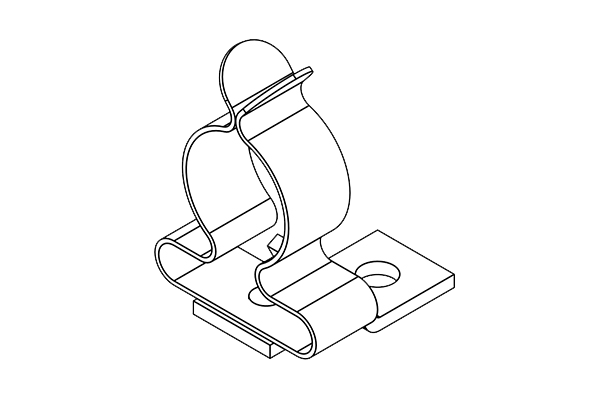

EMC-maadoitusliittimiä käytetään kohteissa, joissa kaapelin häiriönsuojavaippa pitää liittää samaan potentiaaliin muiden metalliosien kanssa. Liittimillä on helppo toteuttaa kaapelien häiriönsuojavaippojen maadoitukset.

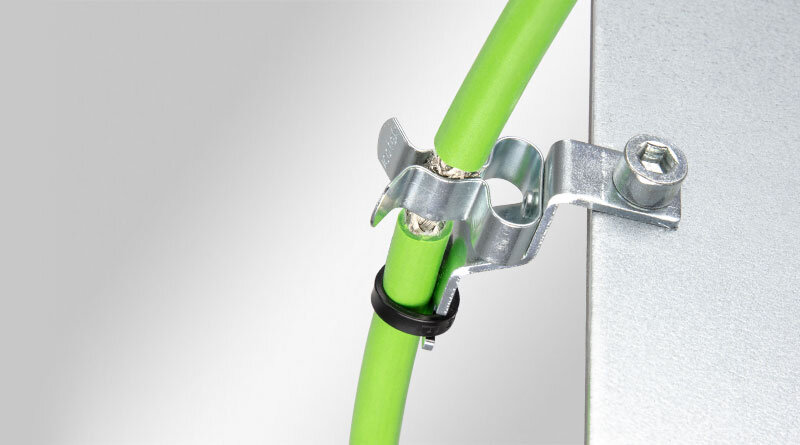

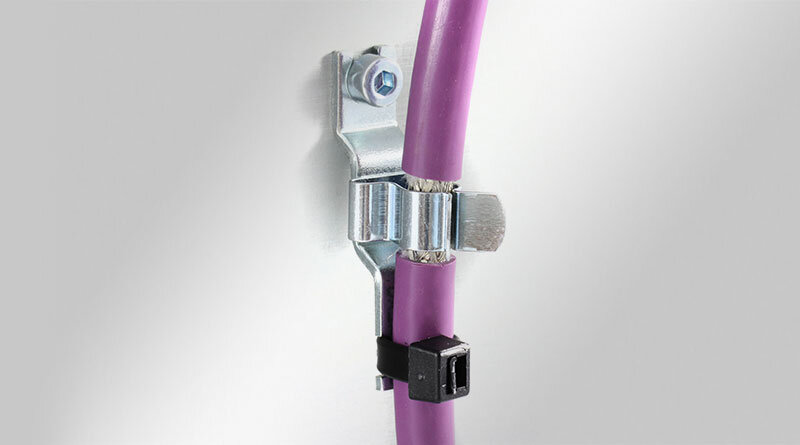

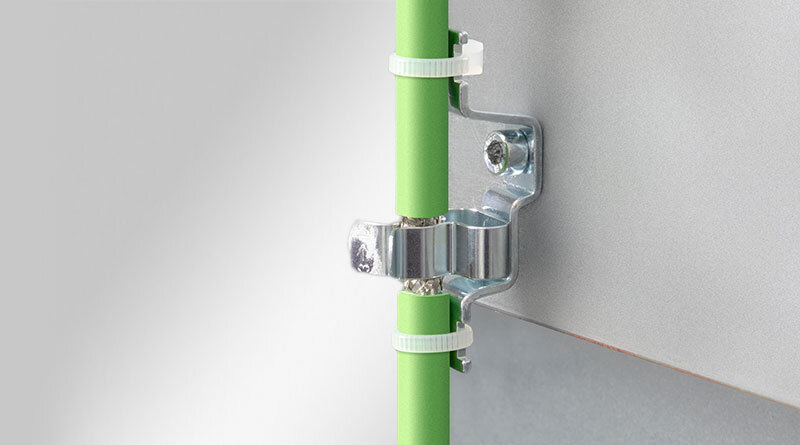

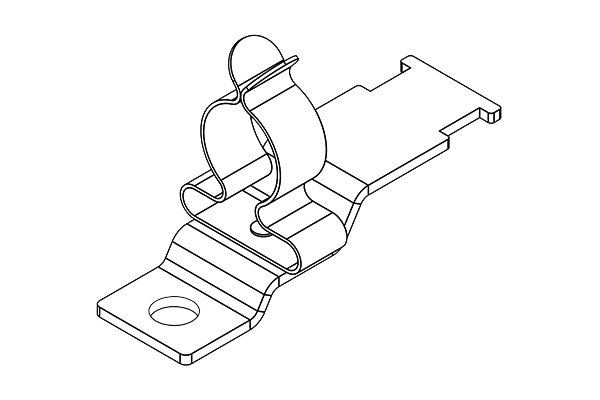

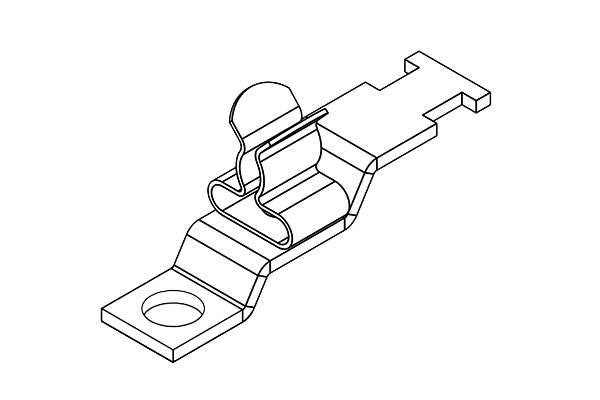

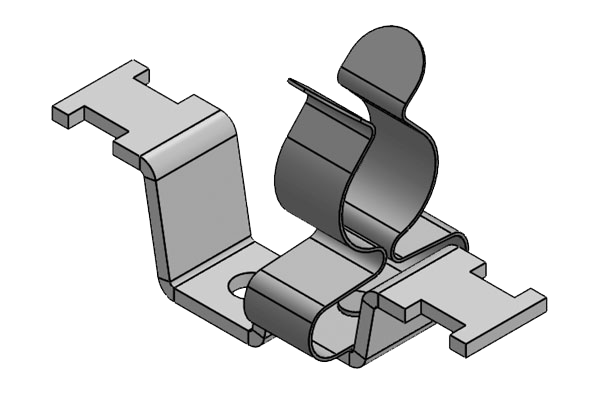

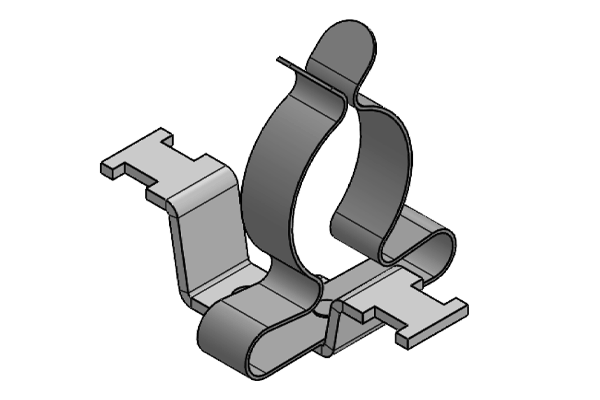

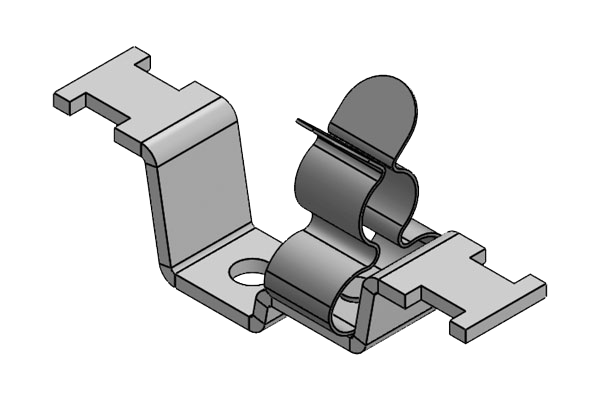

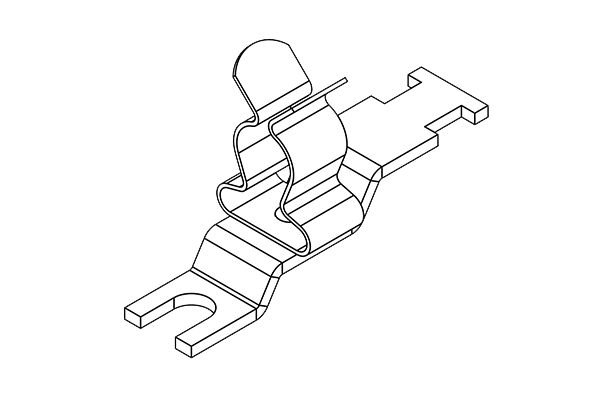

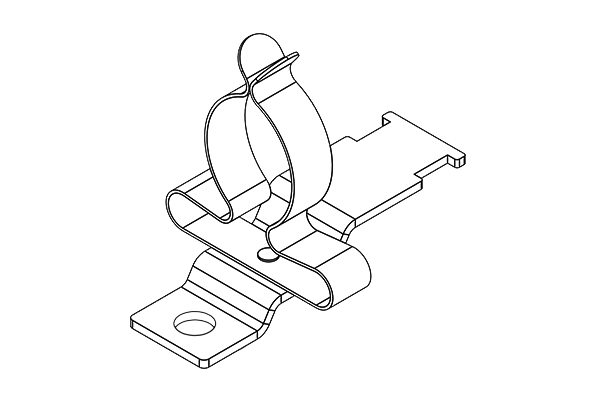

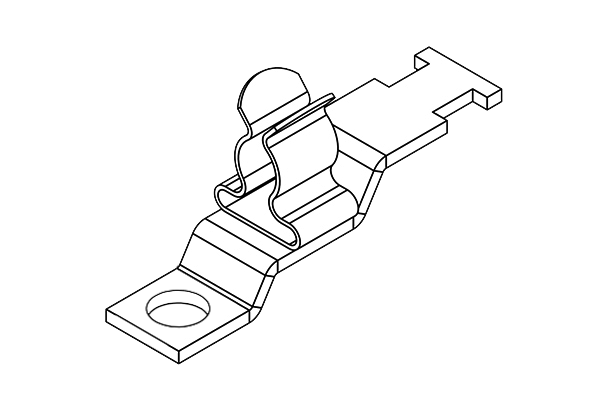

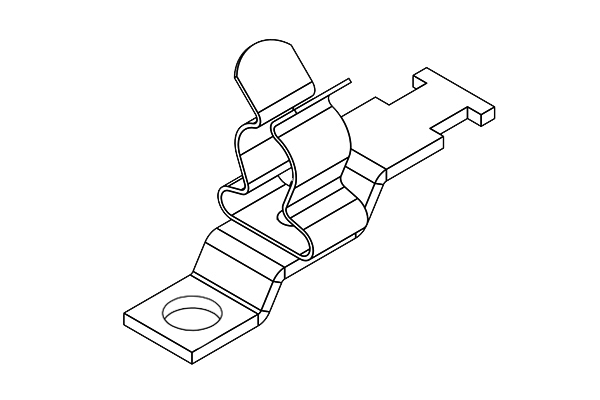

Vedonpoistolla varustetuissa liittimissä vedonpoisto toteutetaan kiristämällä kaapeliside liittimen vedonpoistokorvakkeen ja kaapelin ympärille. Näin saavutetaan EN 62444 mukainen vedonpoisto. Saatavilla myös maadoitusliittimiä kahdella vedonpoistokorvakkeella PROFINET asennusvaatimusten mukaisesti.

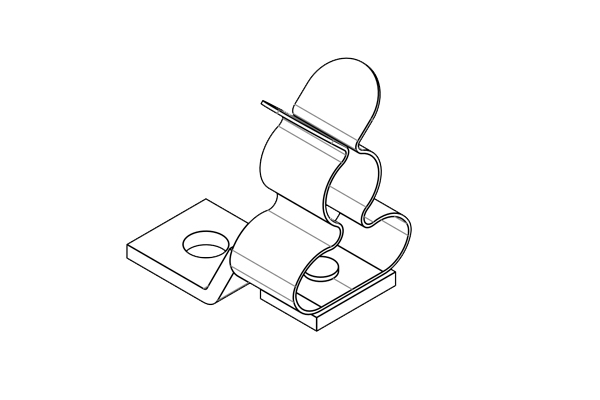

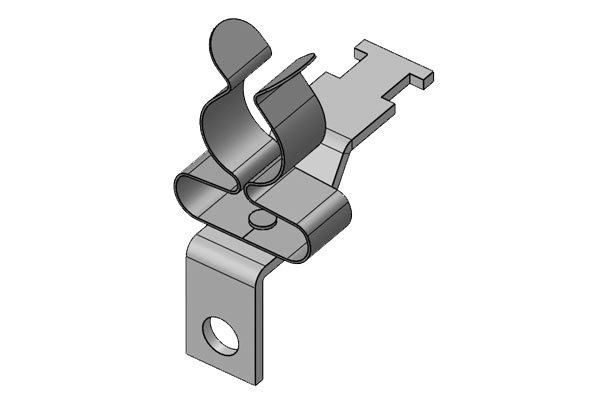

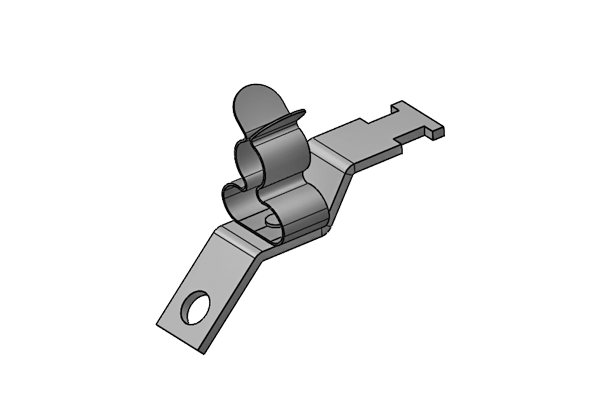

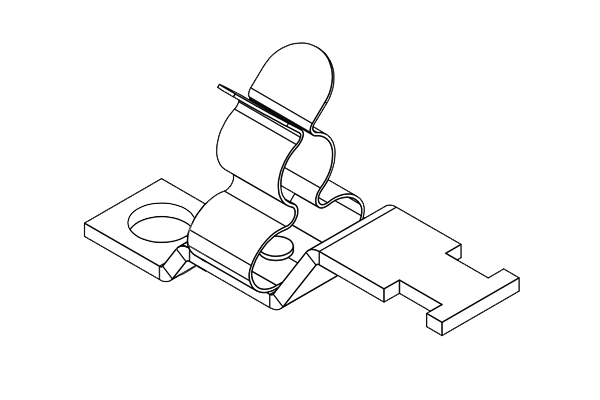

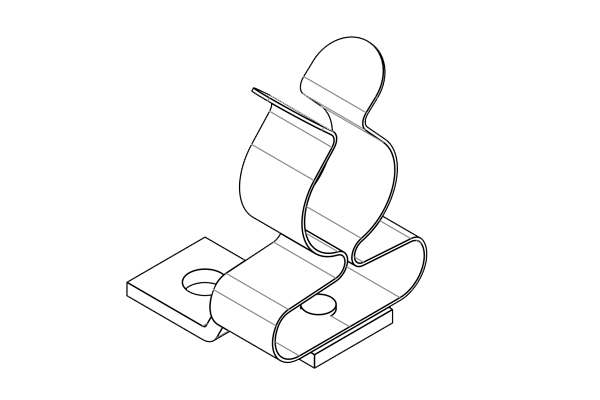

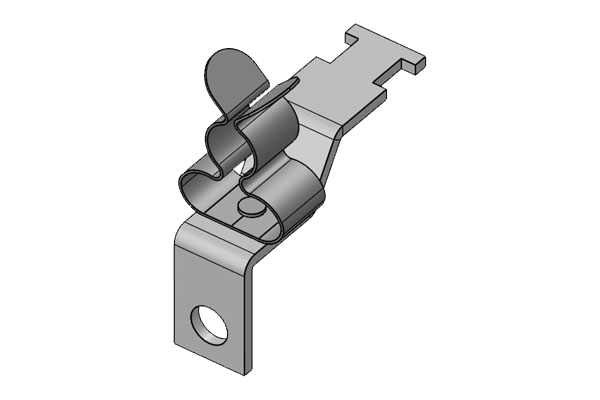

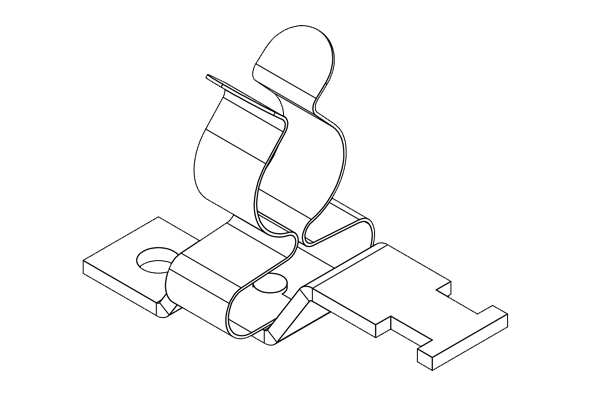

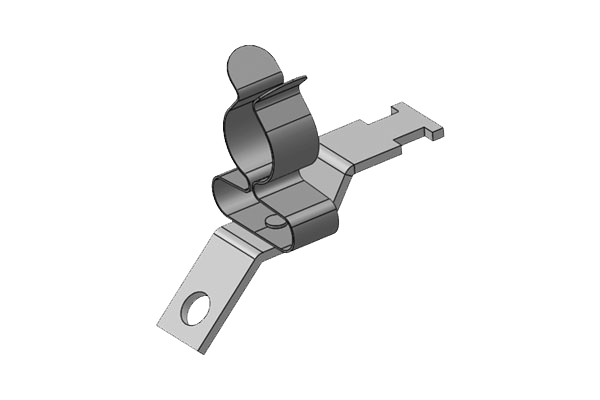

Erityisen muotoilun ansiosta MSKL-maadoitusliittimen käyttöalue on erittäin laaja sen pieneen kokoon nähden (esim. MSKL 3-12 kalustettuna 12 mm ulkohalkaisijalla olevalla kaapelilla: lev. 26.25mm). EMC-maadoitusliitin LFZ-M|MSKL on saatavana myös 45° ja 90° kulmaversiona. 45°:n kulmamalli soveltuu käytettäväksi eri valmistajien taajuusmuuttajissa. Kaapeli voidaan siis asettaa 45° sisääntulokulmaan. Kaapelin reititykseen ja kulmissa tapahtuvaan vedonpoistoon voidaan käyttää 90° kulmaversiota.

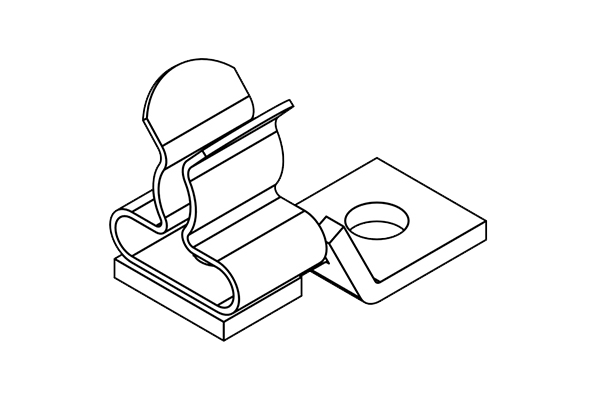

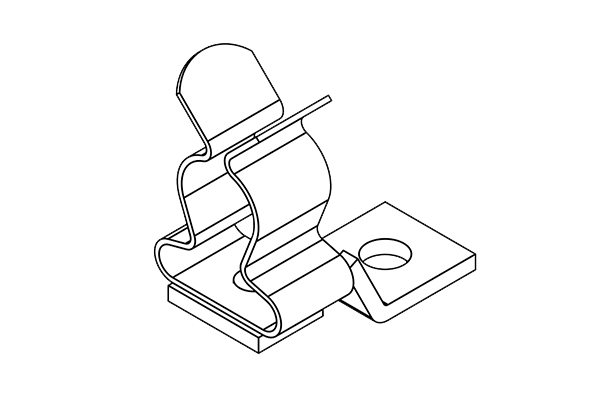

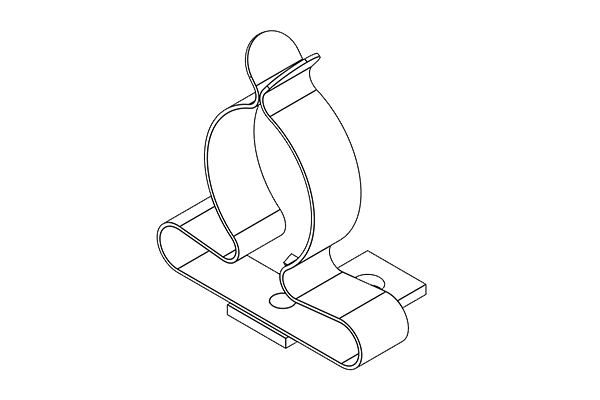

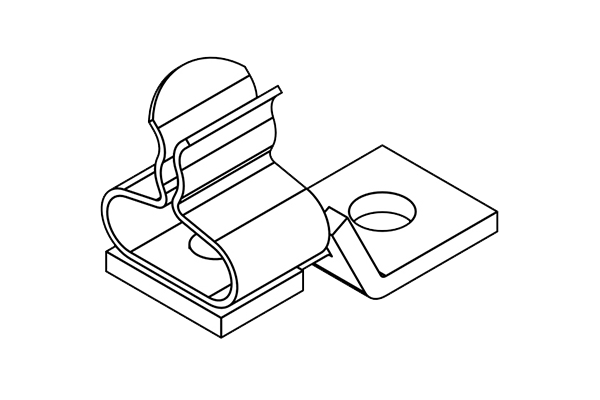

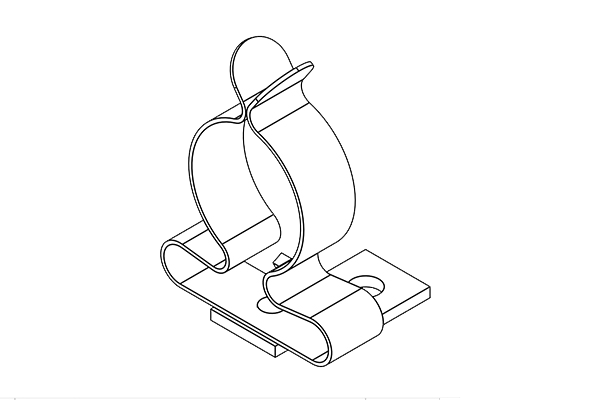

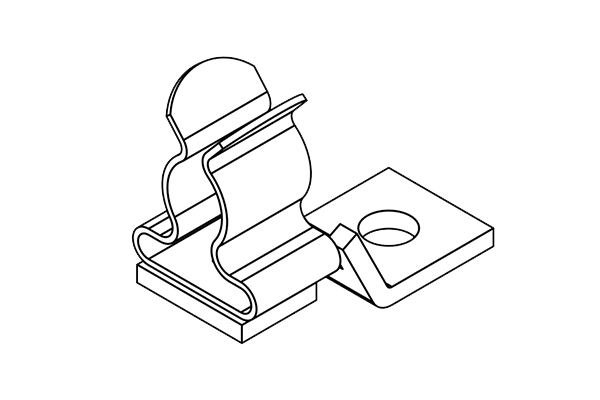

Liittimet kiinnitetään helposti ruuveilla esim. asennuslevyyn.

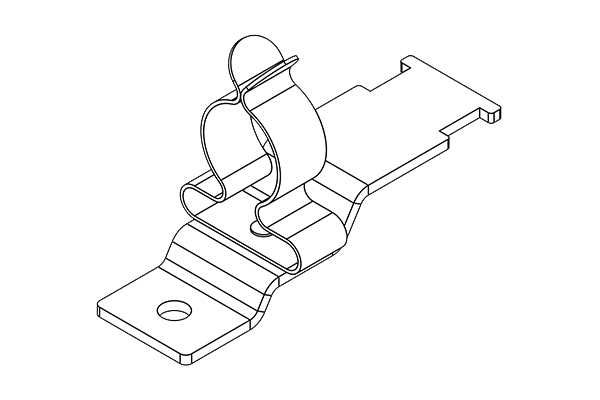

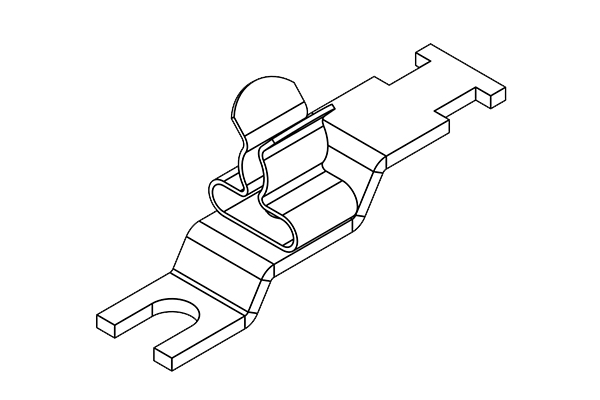

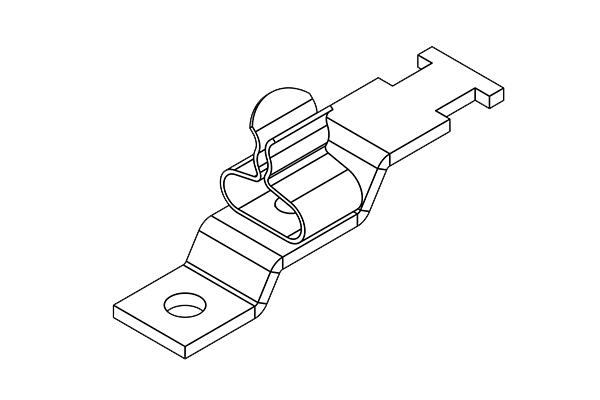

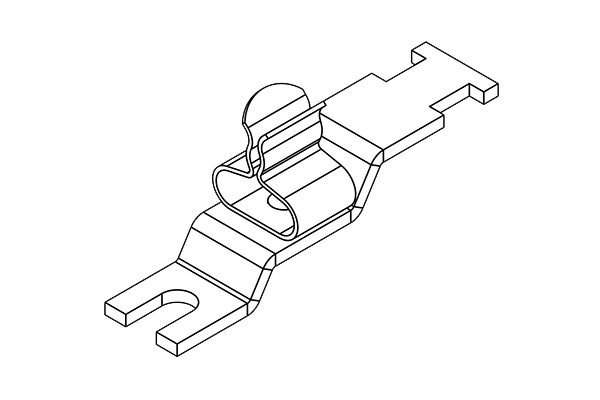

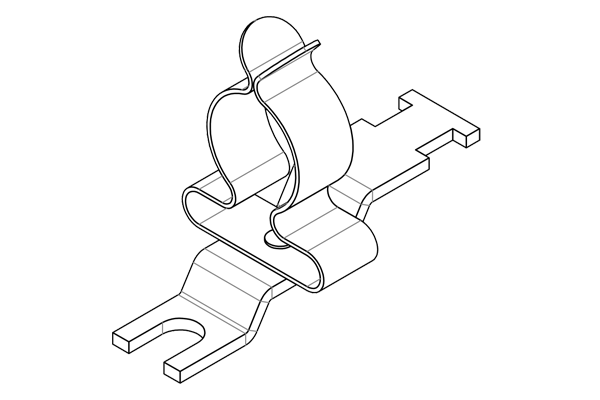

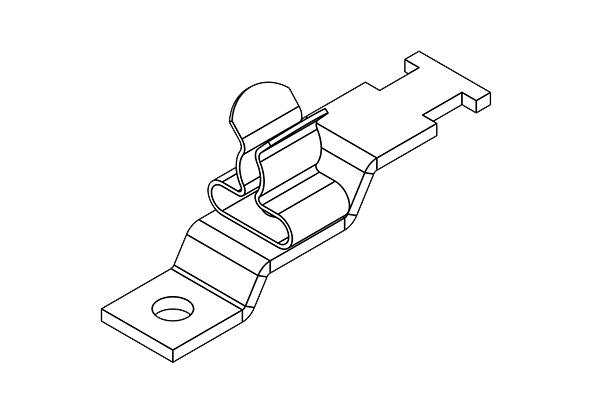

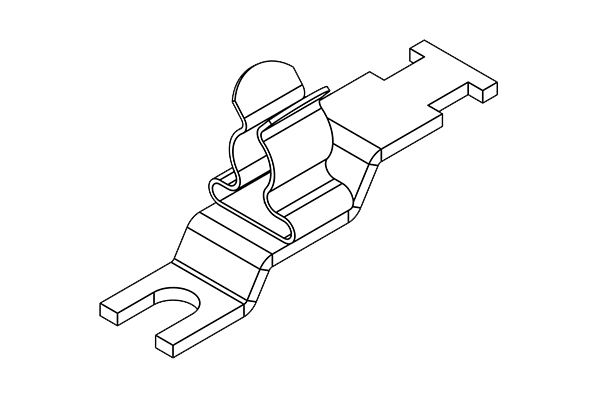

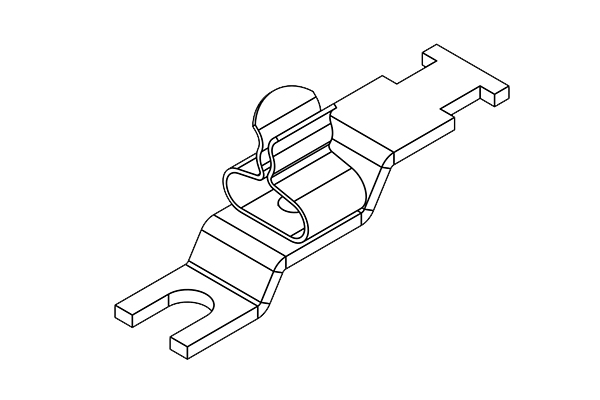

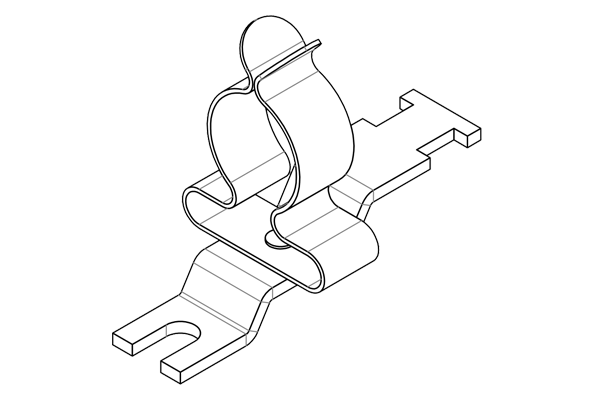

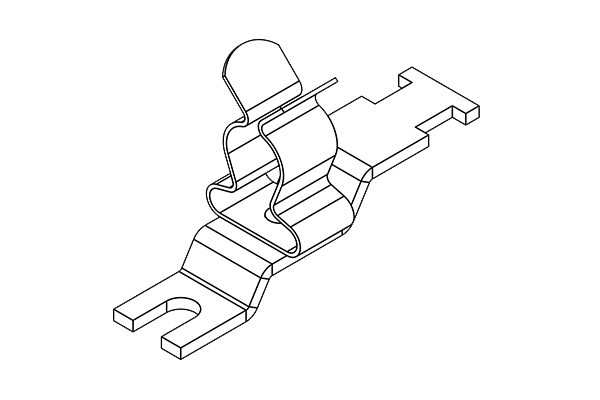

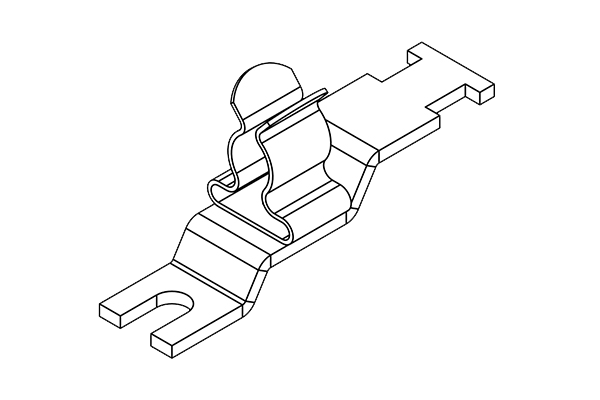

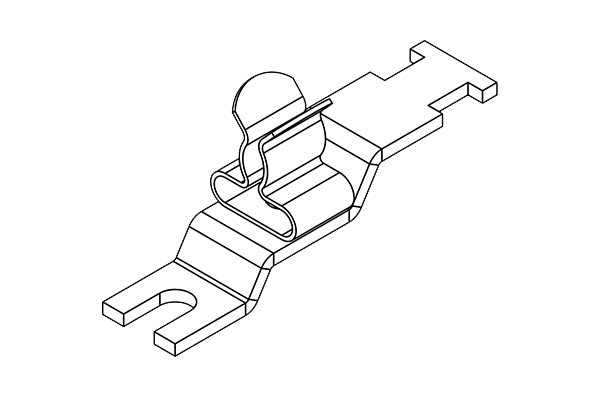

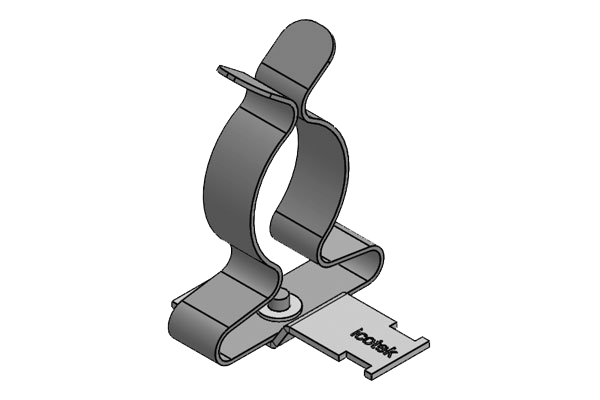

EMC-liitintä LFZ-U|SKL on saatavana M4 ja M5 kiinnitysruuveille sopivina malleina.

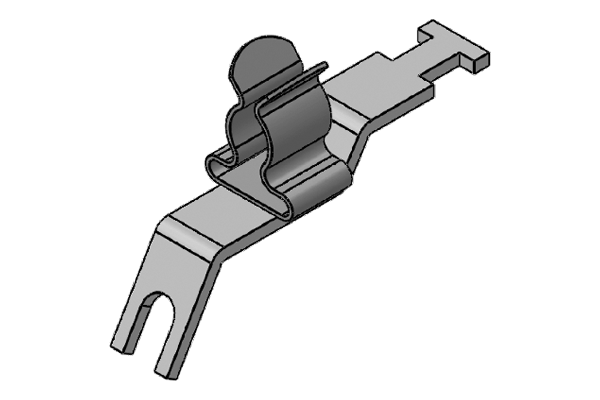

Maadoitusliittimet LFZ-U-AB sopivat erityisen hyvin Allen Bradley Powerflex 525/527 taajuusmuuttaja-asennuksiin. Suora kontakti taajuusmuuttajan runkoon säästää tilaa ja häiriöt saadaan vaimennettua heti häiriölähteessä.

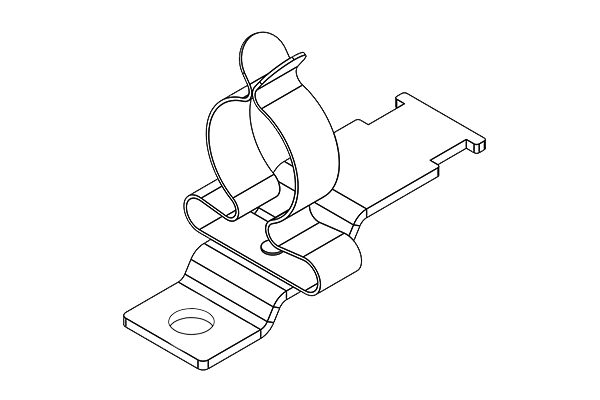

Tilausnro.
37706
Tekniset tiedot
Asennuskohta
Metallilevyt
Materiaali
Ruuvijalka: Teräslevy, galvaanisesti sinkitty, Suojakiinnike: Teräslevy, galvaanisesti sinkitty, EMC-kiinnike: Jousiteräs, sinkitty
Asennusvaihtoehdot
Ruuvikiinnitys
Ominaisuudet
Tärinänkestävä
Edut ja hyödyt
Osittain integroidulla vedonpoistolla
Suuri kontaktipinta-ala
Erillinen maadoitus ja vedonpoisto
Helppo asentaa ja purkaa
Jousi on rakenteeltaan säätövapaa ja takaa varman kontaktin kaapelin suojavaippaan
Iskun- ja tärinänkestävä, huoltovapaa

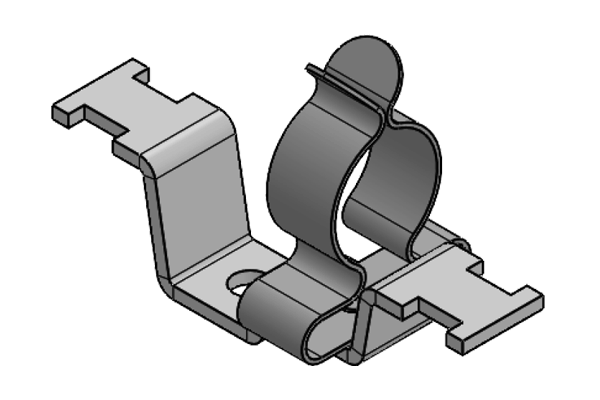

Integroitu kaksoisvedonpoisto PROFINET-asennusohjeiden mukaisesti
EMC-maadoitusliittimiä käytetään kohteissa, joissa kaapelin häiriönsuojavaippa pitää liittää samaan potentiaaliin muiden metalliosien kanssa. Liittimillä on helppo toteuttaa kaapelien häiriönsuojavaippojen maadoitukset.
Vedonpoistolla varustetuissa liittimissä vedonpoisto toteutetaan kiristämällä kaapeliside liittimen vedonpoistokorvakkeen ja kaapelin ympärille. Näin saavutetaan EN 62444 mukainen vedonpoisto. Saatavilla myös maadoitusliittimiä kahdella vedonpoistokorvakkeella PROFINET asennusvaatimusten mukaisesti.
Erityisen muotoilun ansiosta MSKL-maadoitusliittimen käyttöalue on erittäin laaja sen pieneen kokoon nähden (esim. MSKL 3-12 kalustettuna 12 mm ulkohalkaisijalla olevalla kaapelilla: lev. 26.25mm). EMC-maadoitusliitin LFZ-M|MSKL on saatavana myös 45° ja 90° kulmaversiona. 45°:n kulmamalli soveltuu käytettäväksi eri valmistajien taajuusmuuttajissa. Kaapeli voidaan siis asettaa 45° sisääntulokulmaan. Kaapelin reititykseen ja kulmissa tapahtuvaan vedonpoistoon voidaan käyttää 90° kulmaversiota.
Liittimet kiinnitetään helposti ruuveilla esim. asennuslevyyn.
EMC-liitintä LFZ-U|SKL on saatavana M4 ja M5 kiinnitysruuveille sopivina malleina.
Maadoitusliittimet LFZ-U-AB sopivat erityisen hyvin Allen Bradley Powerflex 525/527 taajuusmuuttaja-asennuksiin. Suora kontakti taajuusmuuttajan runkoon säästää tilaa ja häiriöt saadaan vaimennettua heti häiriölähteessä.
