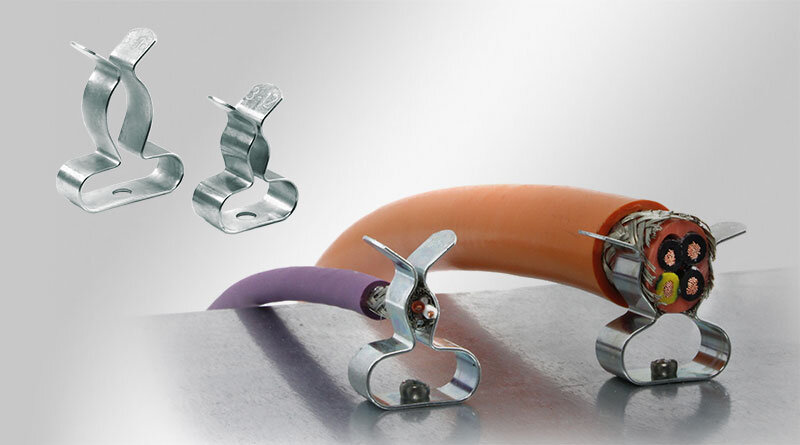

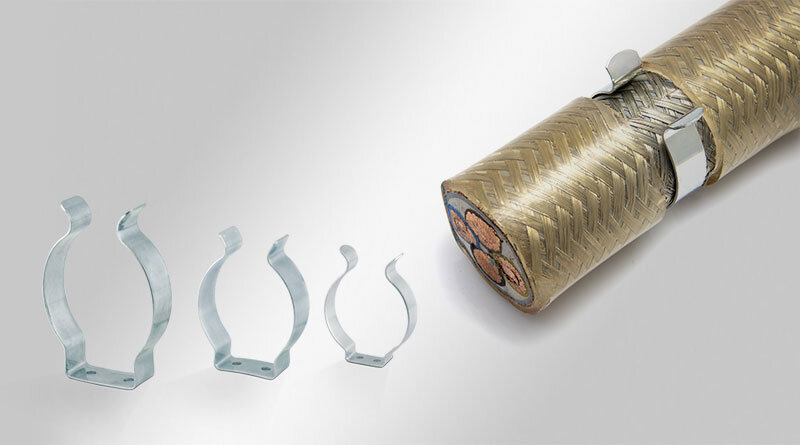

EMC-maadoitusliittimiä käytetään kohteissa, joissa kaapelin häiriönsuojavaippa pitää liittää samaan potentiaaliin muiden metalliosien kanssa. Liittimillä on helppo toteuttaa kaapelien häiriönsuojavaippojen maadoitukset.
EMC-maadoitusliittimissä on suuri kontaktipinta-ala kaapelin EMC-vaippaan. Verrattuna tavanomaisiin maadoitusliittimiin, icotek EMC -maadoitusliittimissä voi olla jopa 50 % suurempi kontaktipinta-ala.

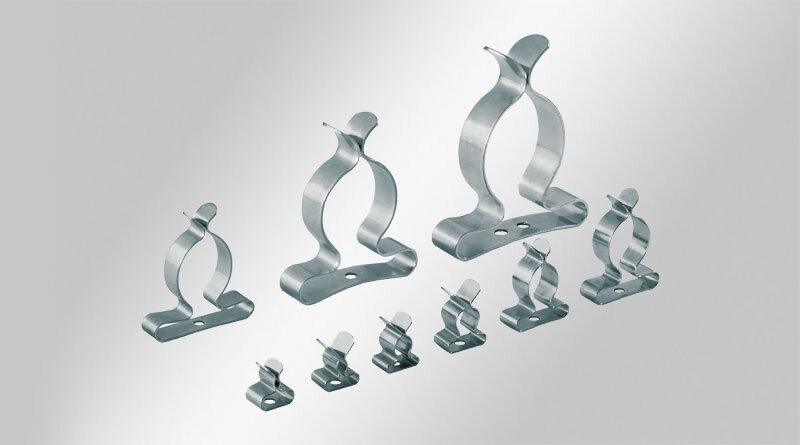

Erityisen rakenteensa ansiosta MSKL liittimillä on erittäin laaja käyttöalue, vaikka ne ovat kooltaan verrattain pieniä (esim.: MSKL 3-12, johon asennettu 12 mm:n kaapeli: leveys 26,25 mm).
Maadoitusliittimet voidaan kiinnittää helposti niiteillä.
| Materiaali | EMC-kiinnike: Jousiteräs, sinkitty |
| Asennusvaihtoehdot | Niittaaminen |
| Asennuskohta | yleinen |
| Tilausnro. | 37600 |
| EAN | 4251269316876 |
| Pakkausyksikkö | 50 |
| Asennusvaihtoehdot | Niittaaminen |
| Asennuskohta | yleinen |
| EMC-liitinten määrä | 1 |
| Tyyppinen EMC-kiinnike | MSKL |
| Kaapelien max. lukumäärä | 1 |
| Suojuksen min. halkaisija | 3 mm |
| Suojuksen max. halkaisija | 12 mm |
| Pituus | 8 mm |
| Leveys | 15 mm |
| Korkeus | 20,5 mm |

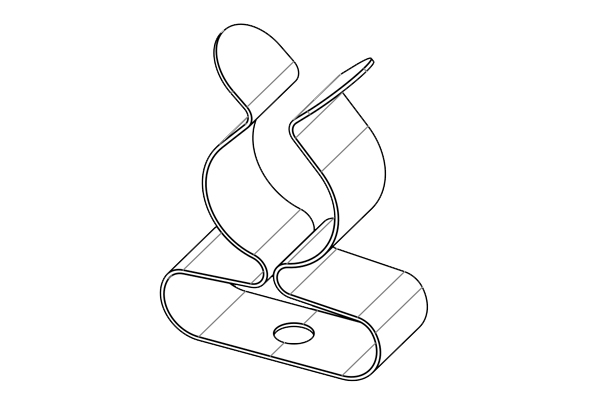

| Tilausnro. | 37602 |
| EAN | 4251269316883 |
| Pakkausyksikkö | 50 |
| Asennusvaihtoehdot | Niittaaminen |
| Asennuskohta | yleinen |
| EMC-liitinten määrä | 1 |
| Tyyppinen EMC-kiinnike | MSKL |
| Kaapelien max. lukumäärä | 1 |
| Suojuksen min. halkaisija | 8 mm |
| Suojuksen max. halkaisija | 18 mm |
| Pituus | 8 mm |
| Leveys | 20 mm |
| Korkeus | 27 mm |

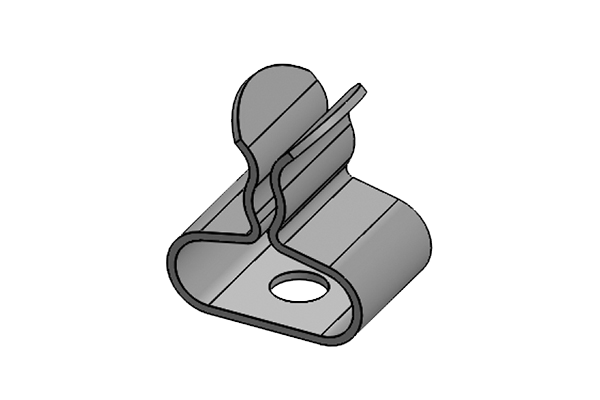

| Tilausnro. | 36200 |
| EAN | 4251269302091 |
| Pakkausyksikkö | 50 |
| Asennusvaihtoehdot | Niittaaminen |
| Asennuskohta | yleinen |
| EMC-liitinten määrä | 1 |
| Tyyppinen EMC-kiinnike | SKL |
| Kaapelien max. lukumäärä | 1 |
| Suojuksen min. halkaisija | 1,5 mm |
| Suojuksen max. halkaisija | 3 mm |
| Pituus | 8 mm |
| Leveys | 11,8 mm |
| Korkeus | 13 mm |
| Ruuvireikien määrä | 1 |
| Ruuvinreikien halkaisijat | 3,2 mm |

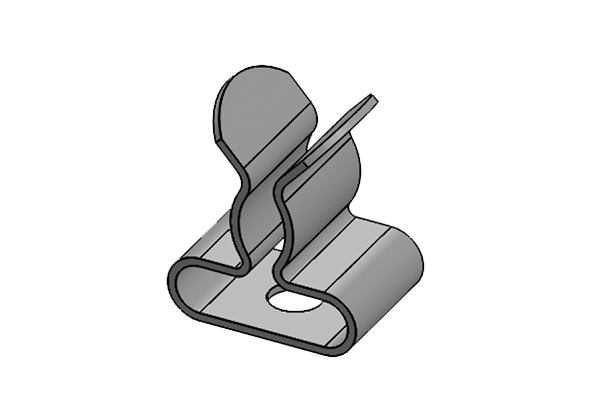

| Tilausnro. | 36202 |
| EAN | 4251269302107 |
| Pakkausyksikkö | 50 |
| Asennusvaihtoehdot | Niittaaminen |
| Asennuskohta | yleinen |
| EMC-liitinten määrä | 1 |
| Tyyppinen EMC-kiinnike | SKL |
| Kaapelien max. lukumäärä | 1 |
| Suojuksen min. halkaisija | 3 mm |
| Suojuksen max. halkaisija | 6 mm |
| Pituus | 8 mm |
| Leveys | 11,8 mm |
| Korkeus | 13,6 mm |
| Ruuvireikien määrä | 1 |
| Ruuvinreikien halkaisijat | 3,2 mm |

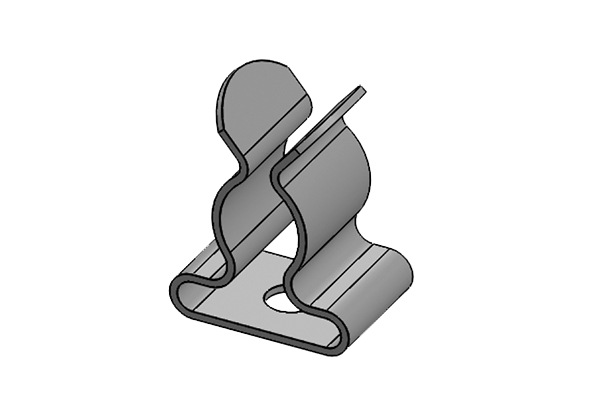

| Tilausnro. | 36204 |
| EAN | 4251269302114 |
| Pakkausyksikkö | 50 |
| Asennusvaihtoehdot | Niittaaminen |
| Asennuskohta | yleinen |
| EMC-liitinten määrä | 1 |
| Tyyppinen EMC-kiinnike | SKL |
| Kaapelien max. lukumäärä | 1 |
| Suojuksen min. halkaisija | 6 mm |
| Suojuksen max. halkaisija | 8 mm |
| Pituus | 8 mm |
| Leveys | 11,8 mm |
| Korkeus | 15 mm |
| Ruuvireikien määrä | 1 |
| Ruuvinreikien halkaisijat | 3,2 mm |

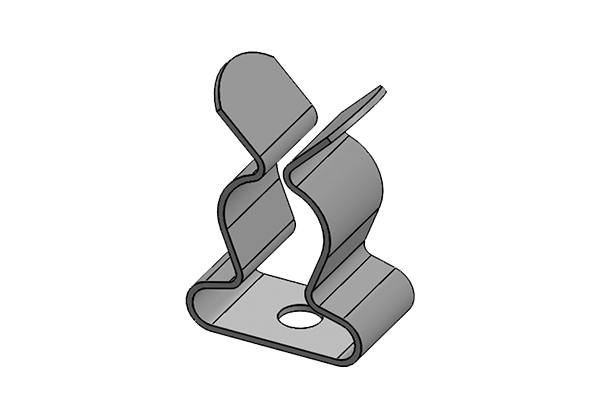

| Tilausnro. | 36205 |
| EAN | 4251269302121 |
| Pakkausyksikkö | 50 |
| Asennusvaihtoehdot | Niittaaminen |
| Asennuskohta | yleinen |
| EMC-liitinten määrä | 1 |
| Tyyppinen EMC-kiinnike | SKL |
| Kaapelien max. lukumäärä | 1 |
| Suojuksen min. halkaisija | 8 mm |
| Suojuksen max. halkaisija | 11 mm |
| Pituus | 8 mm |
| Leveys | 14 mm |
| Korkeus | 20 mm |
| Ruuvireikien määrä | 1 |
| Ruuvinreikien halkaisijat | 3,2 mm |

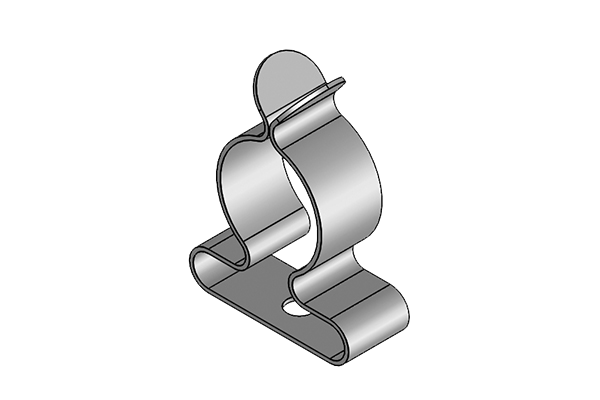

| Tilausnro. | 36206 |
| EAN | 4251269302138 |
| Pakkausyksikkö | 50 |
| Asennusvaihtoehdot | Niittaaminen |
| Asennuskohta | yleinen |
| EMC-liitinten määrä | 1 |
| Tyyppinen EMC-kiinnike | SKL |
| Kaapelien max. lukumäärä | 1 |
| Suojuksen min. halkaisija | 11 mm |
| Suojuksen max. halkaisija | 17 mm |
| Pituus | 8 mm |
| Leveys | 21 mm |
| Korkeus | 27 mm |
| Ruuvireikien määrä | 1 |
| Ruuvinreikien halkaisijat | 3,2 mm |

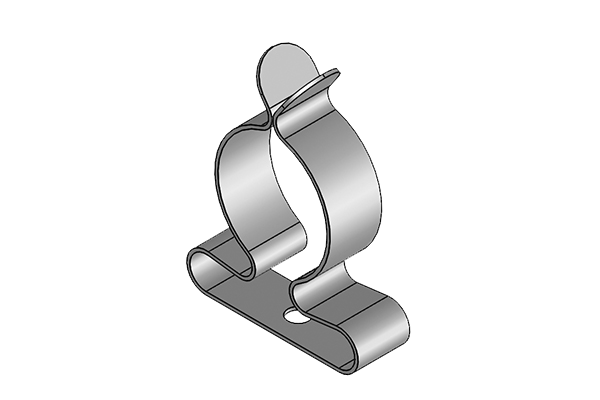

| Tilausnro. | 36207 |
| EAN | 4251269302145 |
| Pakkausyksikkö | 50 |
| Asennusvaihtoehdot | Niittaaminen |
| Asennuskohta | yleinen |
| EMC-liitinten määrä | 1 |
| Tyyppinen EMC-kiinnike | SKL |
| Kaapelien max. lukumäärä | 1 |
| Suojuksen min. halkaisija | 17 mm |
| Suojuksen max. halkaisija | 22 mm |
| Pituus | 8 mm |
| Leveys | 26,5 mm |
| Korkeus | 34,5 mm |
| Ruuvireikien määrä | 1 |
| Ruuvinreikien halkaisijat | 3,2 mm |

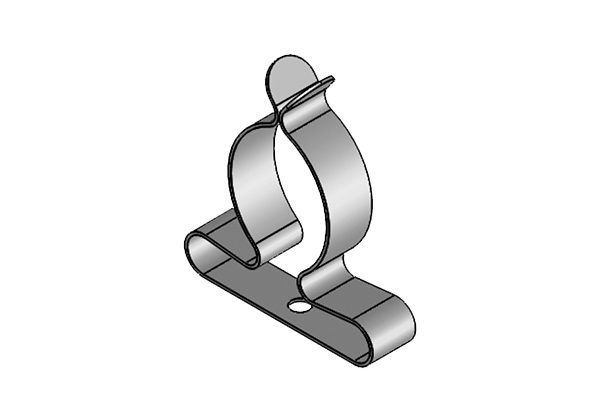

| Tilausnro. | 36208 |
| EAN | 4251269302152 |
| Pakkausyksikkö | 50 |
| Asennusvaihtoehdot | Niittaaminen |
| Asennuskohta | yleinen |
| EMC-liitinten määrä | 1 |
| Tyyppinen EMC-kiinnike | SKL |
| Kaapelien max. lukumäärä | 1 |
| Suojuksen min. halkaisija | 22 mm |
| Suojuksen max. halkaisija | 30 mm |
| Pituus | 8 mm |
| Leveys | 35 mm |
| Korkeus | 39,2 mm |
| Ruuvireikien määrä | 1 |
| Ruuvinreikien halkaisijat | 3,2 mm |

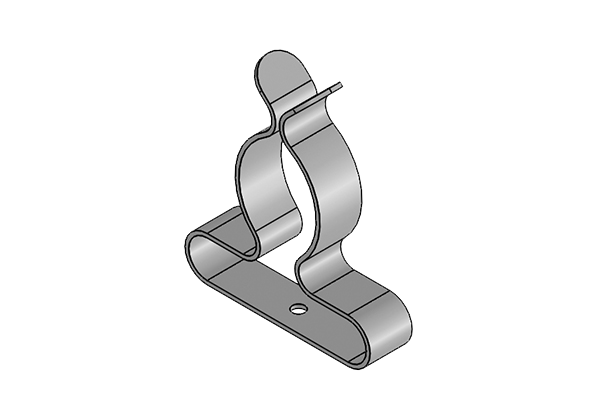

| Tilausnro. | 36209 |
| EAN | 4251269302169 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Niittaaminen |
| Asennuskohta | yleinen |
| EMC-liitinten määrä | 1 |
| Tyyppinen EMC-kiinnike | SKL |
| Kaapelien max. lukumäärä | 1 |
| Suojuksen min. halkaisija | 30 mm |
| Suojuksen max. halkaisija | 38 mm |
| Pituus | 13 mm |
| Leveys | 46,5 mm |
| Korkeus | 62,5 mm |
| Ruuvireikien määrä | 1 |
| Ruuvinreikien halkaisijat | 5,2 mm |

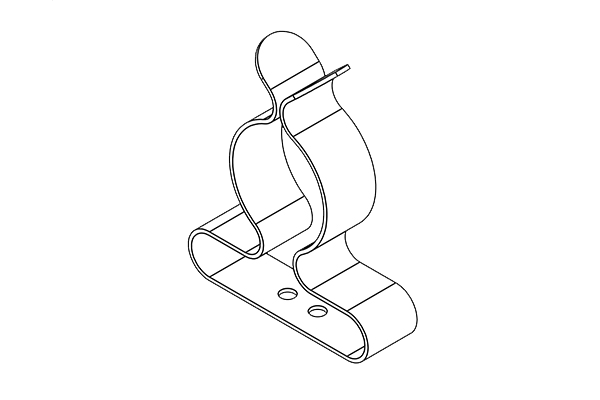

| Tilausnro. | 36213 |
| EAN | 4251269302176 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Niittaaminen |
| Asennuskohta | yleinen |
| EMC-liitinten määrä | 1 |
| Tyyppinen EMC-kiinnike | SKL |
| Kaapelien max. lukumäärä | 1 |
| Suojuksen min. halkaisija | 38 mm |
| Suojuksen max. halkaisija | 48 mm |
| Pituus | 13 mm |
| Leveys | 48,5 mm |
| Korkeus | 71,5 mm |
| Ruuvireikien määrä | 2 |
| Ruuvinreikien halkaisijat | 5,2 mm |

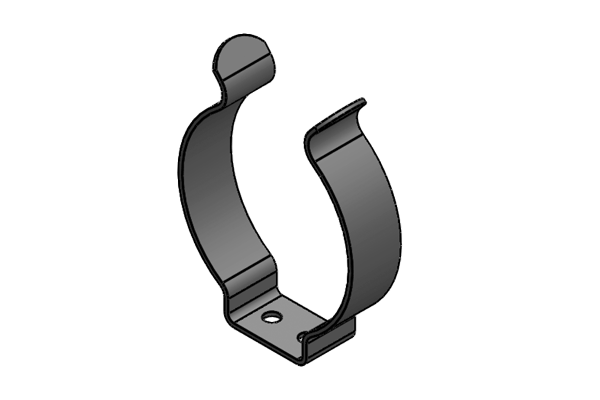

| Tilausnro. | 36216 |
| EAN | 4251269322754 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Niittaaminen |
| Asennuskohta | yleinen |
| EMC-liitinten määrä | 1 |
| Tyyppinen EMC-kiinnike | SKL |
| Kaapelien max. lukumäärä | 1 |
| Suojuksen min. halkaisija | 44 mm |
| Suojuksen max. halkaisija | 56 mm |
| Pituus | 13 mm |
| Leveys | 47 mm |
| Korkeus | 60,5 mm |
| Ruuvireikien määrä | 2 |
| Ruuvinreikien halkaisijat | 3,7 mm |

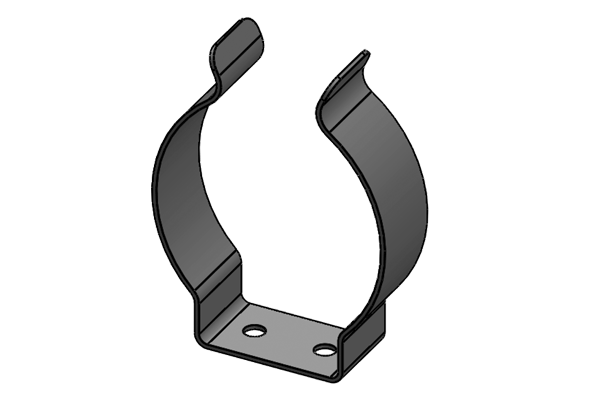

| Tilausnro. | 36217 |
| EAN | 4251269322761 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Niittaaminen |
| Asennuskohta | yleinen |
| EMC-liitinten määrä | 1 |
| Tyyppinen EMC-kiinnike | SKL |
| Kaapelien max. lukumäärä | 1 |
| Suojuksen min. halkaisija | 56 mm |
| Suojuksen max. halkaisija | 68 mm |
| Pituus | 19 mm |
| Leveys | 55 mm |
| Korkeus | 72,5 mm |
| Ruuvireikien määrä | 2 |
| Ruuvinreikien halkaisijat | 4,8 mm |

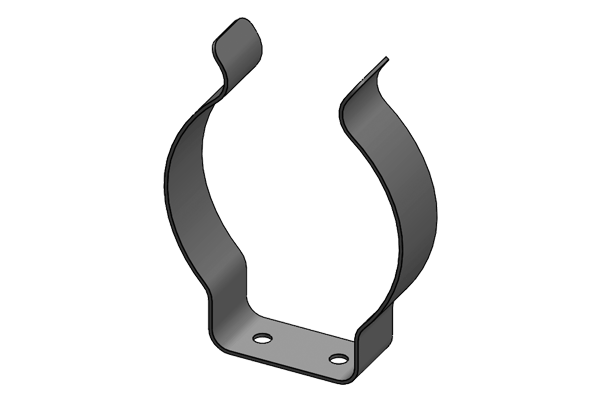

| Tilausnro. | 36218 |
| EAN | 4251269322778 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Niittaaminen |
| Asennuskohta | yleinen |
| EMC-liitinten määrä | 1 |
| Tyyppinen EMC-kiinnike | SKL |
| Kaapelien max. lukumäärä | 1 |
| Suojuksen min. halkaisija | 68 mm |
| Suojuksen max. halkaisija | 75 mm |
| Pituus | 19 mm |
| Leveys | 69,5 mm |
| Korkeus | 91 mm |
| Ruuvireikien määrä | 2 |
| Ruuvinreikien halkaisijat | 4,9 mm |
Nykypäivän teollinen prosessitekniikka on paljon herkempi sähkömagneettisille häiriöille, mikä edellyttää asianmukaista sähkömagneettista yhteensopivuutta.
Mutta mitä se tarkoittaa?
Tämä video selittää selkeästi, miksi EMC on niin tärkeä.
EMC-liitinkoonnos maksimissaan 12 maadoitusliittimelle.
EMC-liitinkoonnos maksimissaan 12 maadoitusliittimelle.
EMC-liitinkoonnos maksimissaan 12 maadoitusliittimelle.
EMC-maadoituskisko vedonpoistolla.
EMC-maadoitusliittimet ruuvikiinnityksellä.
Johtavat EMC-läpivientikehykset moninapaliittimien aukotuksiin. Tiiviysluokka IP55.
Johtavasta materiaalista valmistettu, halkaistava EMC-holkkitiiviste M32 / M63 kierteellä. Tiiviysluokka IP55.
EMC-maadoitusliittimet 35 mm DIN-kiskoon snap-in asennuksella.
EMC-maadoitusliittimet 30 mm C-kiskolle.
EMC-maadoitusliittimet snap-on asennuksella 10x3mm virtakiskoille.
EMC-maadoitusliittimet kiinnityskynnellä, metallilevyn reunaan asennettavat.
EMC-liittimet kaapelikengillä PE-johtimien asennusta varten.
Maadoituspunokset niitatuilla EMC-liitimillä, integroidulla vedonpoistolla tai ilman.
EMC-liitin useiden valmistajien hajautettujen väylämoduulien EMC-suojaukseen.
EMC-liittimet PCB rakentuu SKL-jousesta ja siihen liitetystä piirilevylle juotevasta kiinnitysjalasta.
Lajitelma SKL/MSKL liittimiä. Käytännöllinen erityisesti asennus- ja huoltotehtävissä.

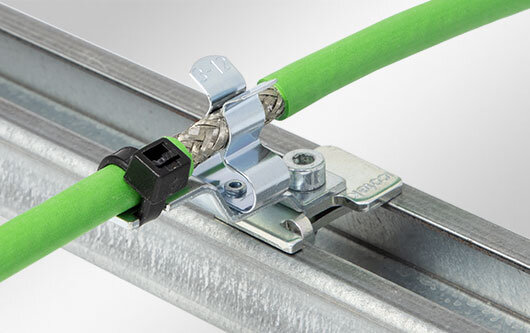

EMC shield brackets with compression spring for screw mounting, top hat rails, C section rails or bus bars.
