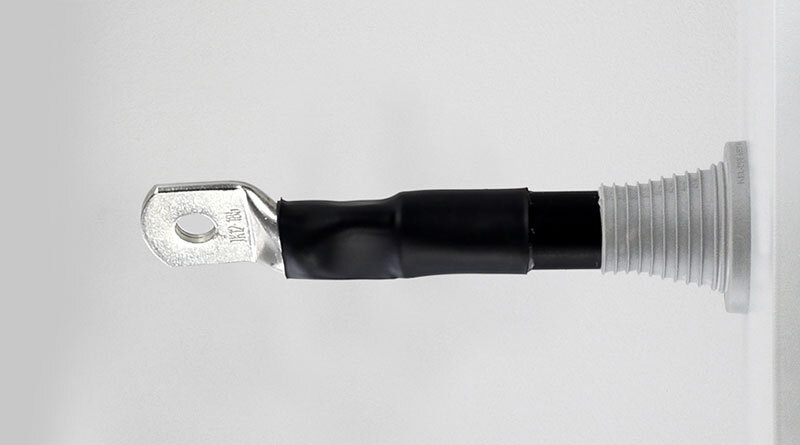

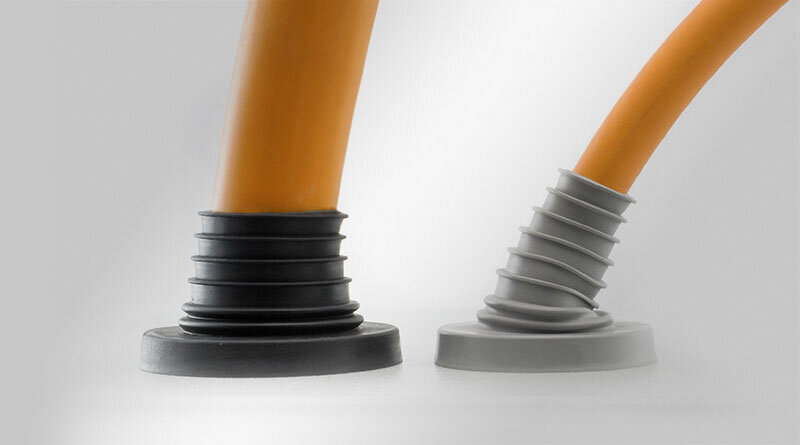

KEL-DPF on suunniteltu syöttökaapelien (halkaisijaltaan max. 70 mm) läpivienniksi. Joustavuutensa ja erityisen pyramidirakenteensa ansiosta kaapelin läpivienti on perinteisiä ratkaisuja helpompi ja nopeampi toteuttaa.
Suosittelemme erillistä vedonpoistoa nippusiteillä.

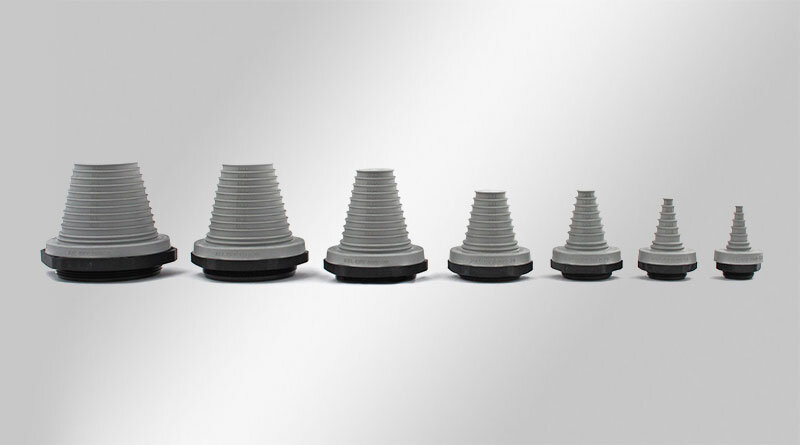

DPF-läpiviennin muokkaus eri kaapeleille sopivaksi: Katkaistaan pyramidi kohdasta, missä sen halkaisija on kaapelin ulkohalkaisija -20%. Pyramidin eri tasoihin on merkitty aina kyseisen kohdan halkaisija.
| IP-suojausluokka (EN 60529) | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| UL Type (UL 50E) | UL Type 12, UL Type 4X* |
| Palamisluokka | UL94-V0, itsestään sammuva |
| Lämpötila | −40 C° ... 100 C° |
| Materiaali | Elastomeeri Peruskehys: Polyamidi |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Ominaisuudet | silikoniton, halogeeniton |
| Tilausnro. | 42652 |
| EAN | 4251269309083 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 12 mm |
| Väri | Harmaa (RAL 7035) |
| Korkeus | 54,9 mm |
| Asennuskorkeus | 43,9 mm |
| Ulkohalkaisija | 39 mm |
| Leikkauskoko pyöreä | 25,3 mm |
| Leikkauskoko metrinen | M25 |
| Kierteet | M25 × 1,5 |
| Kierteen pituus | 11 mm |
| Puristusalue | 1 x 3 - 12 mm |
| Tilausnro. | 50652 |
| EAN | 4251269315039 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 12 mm |
| Väri | Musta |
| Korkeus | 54,9 mm |
| Asennuskorkeus | 43,9 mm |
| Ulkohalkaisija | 39 mm |
| Leikkauskoko pyöreä | 25,3 mm |
| Leikkauskoko metrinen | M25 |
| Kierteet | M25 × 1,5 |
| Kierteen pituus | 11 mm |
| Puristusalue | 1 x 3 - 12 mm |
| Tilausnro. | 42653 |
| EAN | 4251269309090 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 18 mm |
| Väri | Harmaa (RAL 7035) |
| Korkeus | 60,4 mm |
| Asennuskorkeus | 49,4 mm |
| Ulkohalkaisija | 46 mm |
| Leikkauskoko pyöreä | 32,3 mm |
| Leikkauskoko metrinen | M32 |
| Kierteet | M32 × 1,5 |
| Kierteen pituus | 11 mm |
| Puristusalue | 1 x 6 - 18 mm |
| Tilausnro. | 50653 |
| EAN | 4251269315046 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 18 mm |
| Väri | Musta |
| Korkeus | 60,4 mm |
| Asennuskorkeus | 49,4 mm |
| Ulkohalkaisija | 46 mm |
| Leikkauskoko pyöreä | 32,3 mm |
| Leikkauskoko metrinen | M32 |
| Kierteet | M32 × 1,5 |
| Kierteen pituus | 11 mm |
| Puristusalue | 1 x 6 - 18 mm |
| Tilausnro. | 42654 |
| EAN | 4251269309106 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 27 mm |
| Väri | Harmaa (RAL 7035) |
| Korkeus | 65,9 mm |
| Asennuskorkeus | 54,9 mm |
| Ulkohalkaisija | 54 mm |
| Leikkauskoko pyöreä | 40,4 mm |
| Leikkauskoko metrinen | M40 |
| Kierteet | M40 × 1,5 |
| Kierteen pituus | 11 mm |
| Puristusalue | 1 x 12 - 27 mm |
| Tilausnro. | 50654 |
| EAN | 4251269315053 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 27 mm |
| Väri | Musta |
| Korkeus | 65,9 mm |
| Asennuskorkeus | 54,9 mm |
| Ulkohalkaisija | 54 mm |
| Leikkauskoko pyöreä | 40,4 mm |
| Leikkauskoko metrinen | M40 |
| Kierteet | M40 × 1,5 |
| Kierteen pituus | 11 mm |
| Puristusalue | 1 x 12 - 27 mm |
| Tilausnro. | 42655 |
| EAN | 4251269309113 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 36 mm |
| Väri | Harmaa (RAL 7035) |
| Korkeus | 65,9 mm |
| Asennuskorkeus | 54,9 mm |
| Ulkohalkaisija | 64 mm |
| Leikkauskoko pyöreä | 50,4 mm |
| Leikkauskoko metrinen | M50 |
| Kierteet | M50 × 1,5 |
| Kierteen pituus | 11 mm |
| Puristusalue | 1 x 22 - 36 mm |
| Tilausnro. | 50655 |
| EAN | 4251269315060 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 36 mm |
| Väri | Musta |
| Korkeus | 65,9 mm |
| Asennuskorkeus | 54,9 mm |
| Ulkohalkaisija | 64 mm |
| Leikkauskoko pyöreä | 50,4 mm |
| Leikkauskoko metrinen | M50 |
| Kierteet | M50 × 1,5 |
| Kierteen pituus | 11 mm |
| Puristusalue | 1 x 22 - 36 mm |
| Tilausnro. | 42656 |
| EAN | 4251269309120 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 50 mm |
| Väri | Harmaa (RAL 7035) |
| Korkeus | 82,4 mm |
| Asennuskorkeus | 71,4 mm |
| Ulkohalkaisija | 77 mm |
| Leikkauskoko pyöreä | 63,4 mm |
| Leikkauskoko metrinen | M63 |
| Kierteet | M63 × 1,5 |
| Kierteen pituus | 11 mm |
| Puristusalue | 1 x 27 - 50 mm |
| Tilausnro. | 50656 |
| EAN | 4251269315077 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 50 mm |
| Väri | Musta |
| Korkeus | 82,4 mm |
| Asennuskorkeus | 71,4 mm |
| Ulkohalkaisija | 77 mm |
| Leikkauskoko pyöreä | 63,4 mm |
| Leikkauskoko metrinen | M63 |
| Kierteet | M63 × 1,5 |
| Kierteen pituus | 11 mm |
| Puristusalue | 1 x 27 - 50 mm |
| Tilausnro. | 42657 |
| EAN | 4251269316975 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 60 mm |
| Väri | Harmaa (RAL 7035) |
| Korkeus | 82,4 mm |
| Asennuskorkeus | 71,4 mm |
| Ulkohalkaisija | 89 mm |
| Leikkauskoko pyöreä | 75,5 mm |
| Leikkauskoko metrinen | M75 |
| Kierteet | M75 × 1,5 |
| Kierteen pituus | 11 mm |
| Puristusalue | 1 x 39 - 60 mm |
| Tilausnro. | 50657 |
| EAN | 4251269317095 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 60 mm |
| Väri | Musta |
| Korkeus | 82,4 mm |
| Asennuskorkeus | 71,4 mm |
| Ulkohalkaisija | 89 mm |
| Leikkauskoko pyöreä | 75,5 mm |
| Leikkauskoko metrinen | M75 |
| Kierteet | M75 × 1,5 |
| Kierteen pituus | 11 mm |
| Puristusalue | 1 x 39 - 60 mm |
| Tilausnro. | 42658 |
| EAN | 4251269316982 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 70 mm |
| Väri | Harmaa (RAL 7035) |
| Korkeus | 85,4 mm |
| Asennuskorkeus | 71,4 mm |
| Ulkohalkaisija | 99 mm |
| Leikkauskoko pyöreä | 85,5 mm |
| Leikkauskoko metrinen | M85 |
| Kierteen pituus | 14 mm |
| Puristusalue | 1 x 48 - 70 mm |
| Tilausnro. | 50658 |
| EAN | 4251269317101 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 70 mm |
| Väri | Musta |
| Korkeus | 85,4 mm |
| Asennuskorkeus | 71,4 mm |
| Ulkohalkaisija | 99 mm |
| Leikkauskoko pyöreä | 85,5 mm |
| Leikkauskoko metrinen | M85 |
| Kierteen pituus | 14 mm |
| Puristusalue | 1 x 48 - 70 mm |
