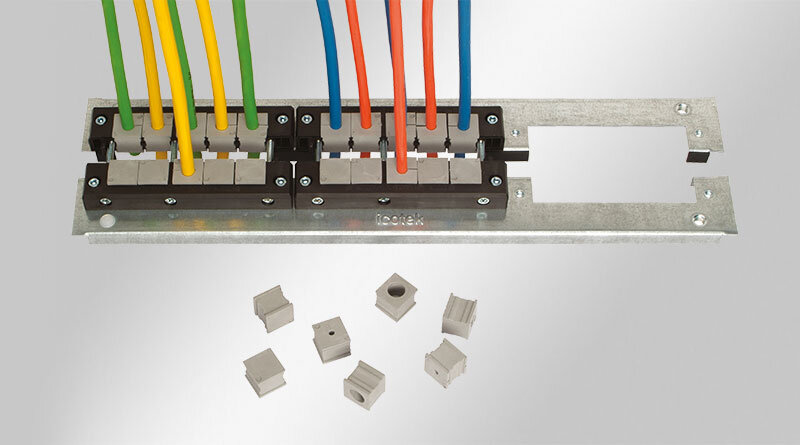

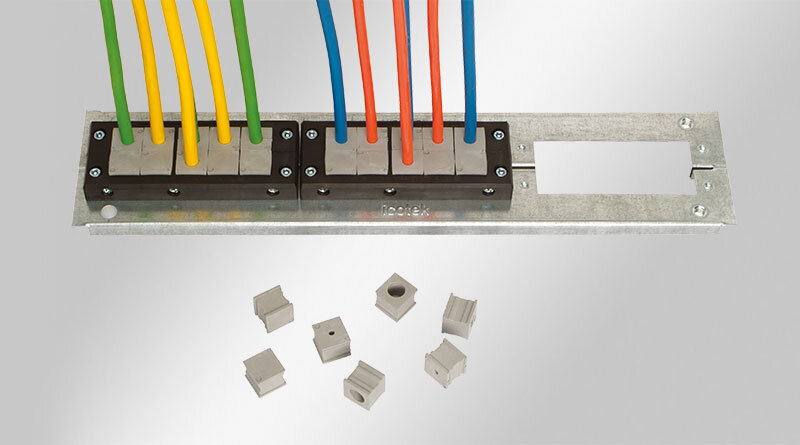

Halkaistu, 2-osainen KDR-2 pohjalevy toimitetaan aukotettuna ja valmiiksi kierre-rei’itettynä KEL ja KEL-JUMBO läpivienneille.
Kaapelit voidaan asentaa lähes koko pohjan alueelle. Muutostyöt tehtävissä ilman muidenkaapeleiden irroitusta ilman tuotannon keskeytyksiä.
Pohjalevyt KDR2 on suunniteltu käytettäväksi Rittal VX25 ja TS 8 kaapissa. Muita pohjalevyjä kysyttäessä.
| IP-suojausluokka (EN 60529) | IP54 |
| Materiaali | Terästä, sinkitty |
| Tilausnro. | 44400 |
| EAN | 4251269320262 |
| Pakkausyksikkö | 1 |
| Pituus | 488 mm |
| Leveys | 100 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 488 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 452 mm |
| Sopii kaapelien läpivientiin | 3 × KEL 24 |
| Sopii koteloon | Rittal VX25 |

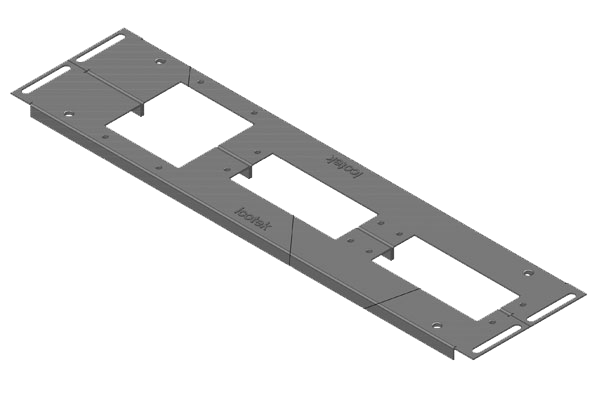

| Tilausnro. | 44401 |
| EAN | 4251269320279 |
| Pakkausyksikkö | 1 |
| Pituus | 488 mm |
| Leveys | 120 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 488 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 452 mm |
| Sopii kaapelien läpivientiin | 2 × KEL 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal VX25 |

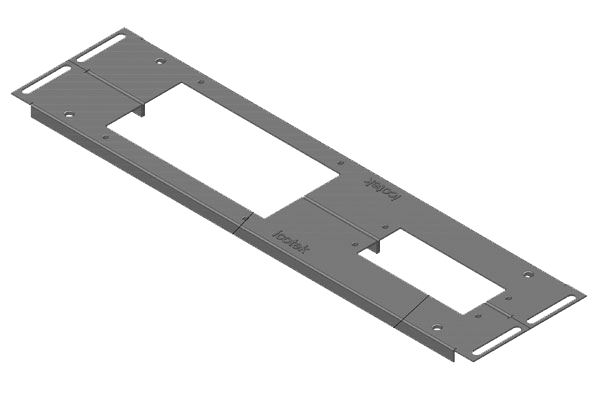

| Tilausnro. | 44402 |
| EAN | 4251269320286 |
| Pakkausyksikkö | 1 |
| Pituus | 488 mm |
| Leveys | 120 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 488 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 452 mm |
| Sopii kaapelien läpivientiin | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal VX25 |

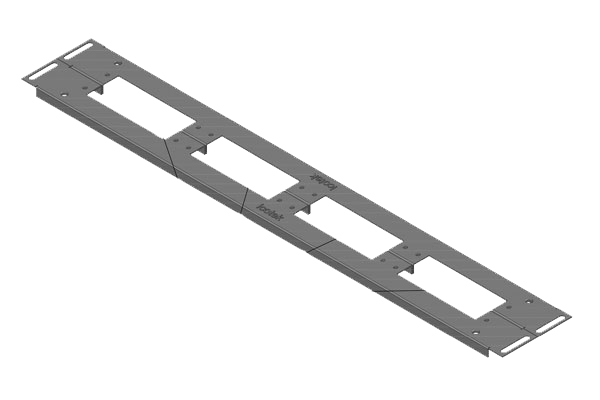

| Tilausnro. | 44403 |
| EAN | 4251269320293 |
| Pakkausyksikkö | 1 |
| Pituus | 688 mm |
| Leveys | 100 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 688 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 652 mm |
| Sopii kaapelien läpivientiin | 4 × KEL 24 |
| Sopii koteloon | Rittal VX25 |

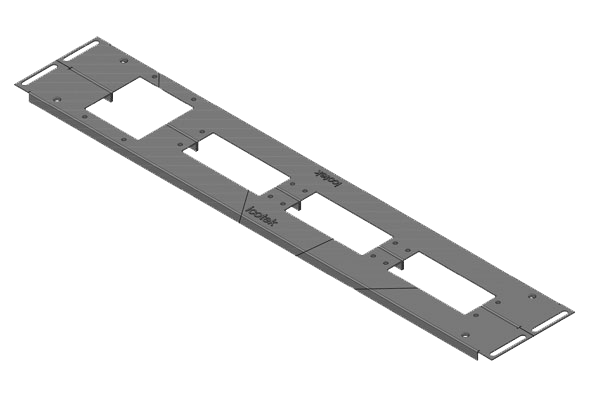

| Tilausnro. | 44404 |
| EAN | 4251269320309 |
| Pakkausyksikkö | 1 |
| Pituus | 688 mm |
| Leveys | 120 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 688 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 652 mm |
| Sopii kaapelien läpivientiin | 3 × KEL 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal VX25 |

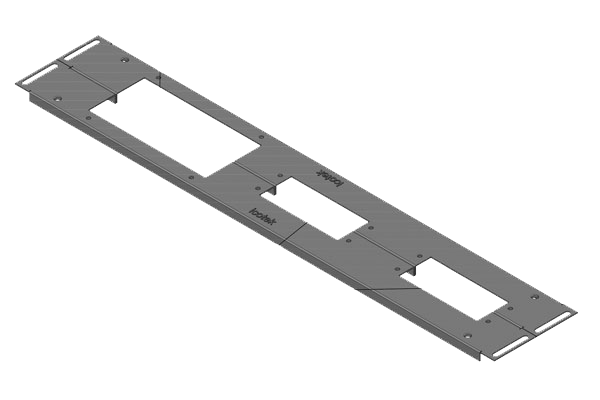

| Tilausnro. | 44405 |
| EAN | 4251269320316 |
| Pakkausyksikkö | 1 |
| Pituus | 688 mm |
| Leveys | 120 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 688 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 652 mm |
| Sopii kaapelien läpivientiin | 2 × KEL 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal VX25 |

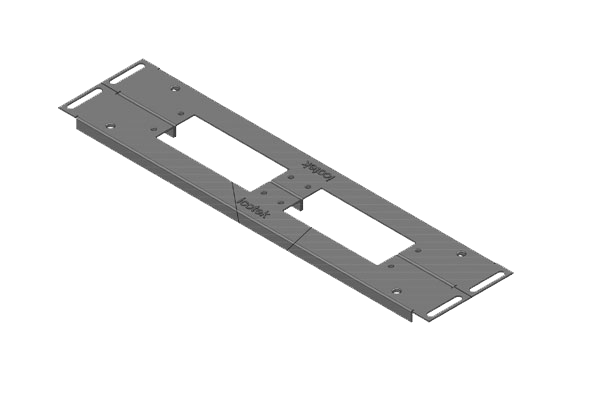

| Tilausnro. | 44406 |
| EAN | 4251269320323 |
| Pakkausyksikkö | 1 |
| Pituus | 438 mm |
| Leveys | 100 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 438 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 402 mm |
| Jakotanko | Kyllä |
| Sopii kaapelien läpivientiin | 2 × KEL 24 |
| Sopii koteloon | Rittal VX25 |

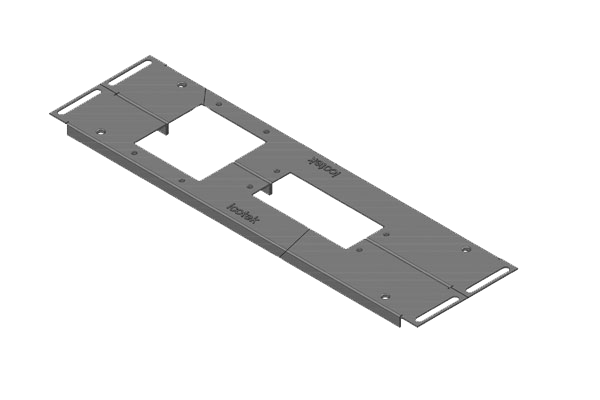

| Tilausnro. | 44407 |
| EAN | 4251269320330 |
| Pakkausyksikkö | 1 |
| Pituus | 438 mm |
| Leveys | 120 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 438 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 402 mm |
| Jakotanko | Kyllä |
| Sopii kaapelien läpivientiin | 1 × KEL 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal VX25 |

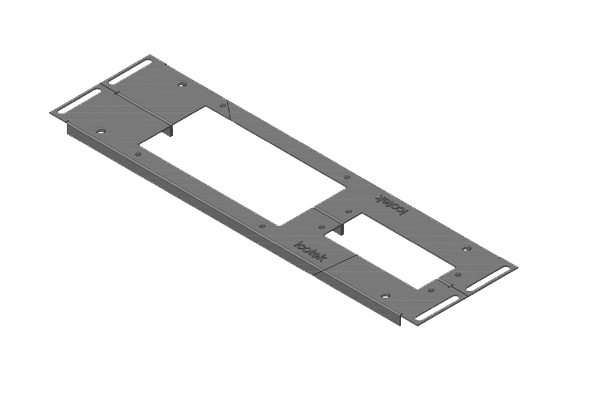

| Tilausnro. | 44408 |
| EAN | 4251269320347 |
| Pakkausyksikkö | 1 |
| Pituus | 438 mm |
| Leveys | 120 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 438 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 402 mm |
| Jakotanko | Kyllä |
| Sopii kaapelien läpivientiin | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal VX25 |

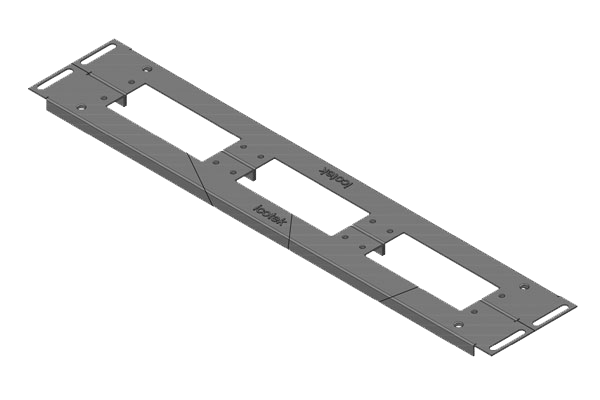

| Tilausnro. | 44409 |
| EAN | 4251269320354 |
| Pakkausyksikkö | 1 |
| Pituus | 538 mm |
| Leveys | 100 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 538 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 502 mm |
| Sopii kaapelien läpivientiin | 3 × KEL 24 |
| Sopii koteloon | Rittal VX25 |

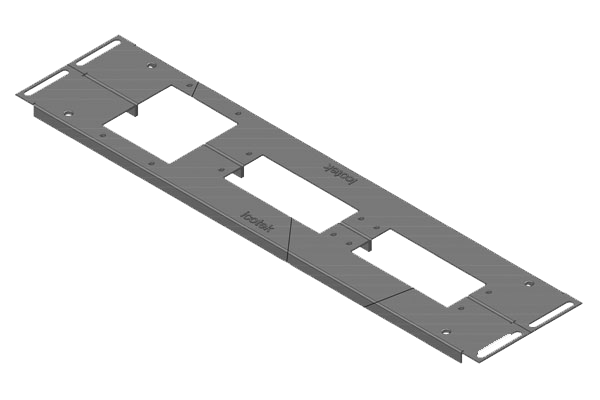

| Tilausnro. | 44410 |
| EAN | 4251269320361 |
| Pakkausyksikkö | 1 |
| Pituus | 538 mm |
| Leveys | 120 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 538 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 502 mm |
| Sopii kaapelien läpivientiin | 2 × KEL 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal VX25 |

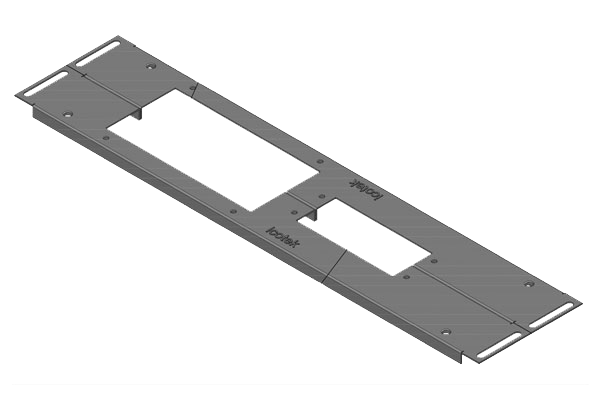

| Tilausnro. | 44411 |
| EAN | 4251269320378 |
| Pakkausyksikkö | 1 |
| Pituus | 538 mm |
| Leveys | 120 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 538 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 502 mm |
| Sopii kaapelien läpivientiin | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal VX25 |

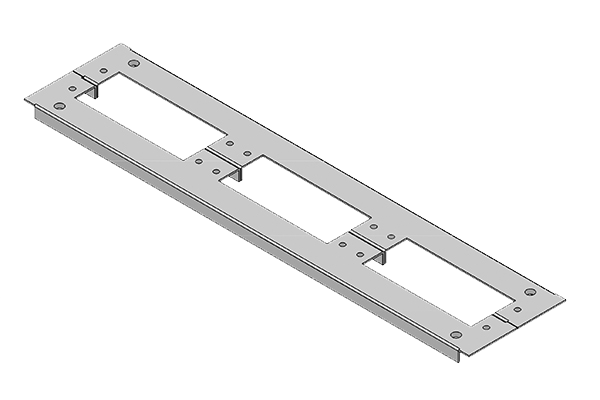

| Tilausnro. | 42924 |
| EAN | 4251269309397 |
| Pakkausyksikkö | 1 |
| Pituus | 458 mm |
| Leveys | 100 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 458 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 435 mm |
| Sopii kaapelien läpivientiin | 3 × KEL 24 |
| Sopii koteloon | Rittal TS 8 |

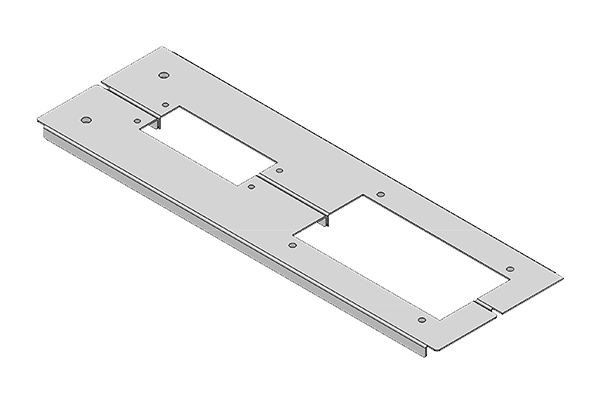

| Tilausnro. | 42941 |
| EAN | 4251269309403 |
| Pakkausyksikkö | 1 |
| Pituus | 458 mm |
| Leveys | 148,5 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 458 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 435 mm |
| Sopii kaapelien läpivientiin | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal TS 8 |

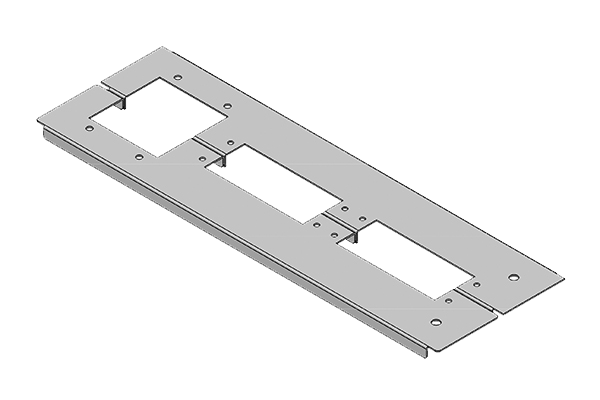

| Tilausnro. | 42953 |
| EAN | 4251269309441 |
| Pakkausyksikkö | 1 |
| Pituus | 458 mm |
| Leveys | 148,5 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 458 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 435 mm |
| Sopii kaapelien läpivientiin | 2 × KEL 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal TS 8 |

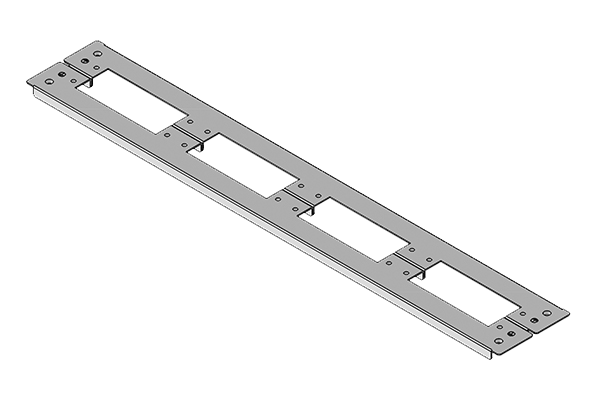

| Tilausnro. | 42922 |
| EAN | 4251269309373 |
| Pakkausyksikkö | 1 |
| Pituus | 658 mm |
| Leveys | 100 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 658 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 635 mm |
| Sopii kaapelien läpivientiin | 4 × KEL 24 |
| Sopii koteloon | Rittal TS 8 |

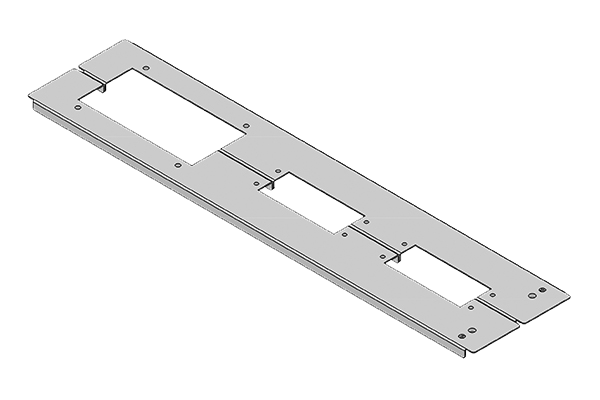

| Tilausnro. | 42945 |
| EAN | 4251269309427 |
| Pakkausyksikkö | 1 |
| Pituus | 658 mm |
| Leveys | 148,5 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 658 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 635 mm |
| Sopii kaapelien läpivientiin | 2 × KEL 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal TS 8 |

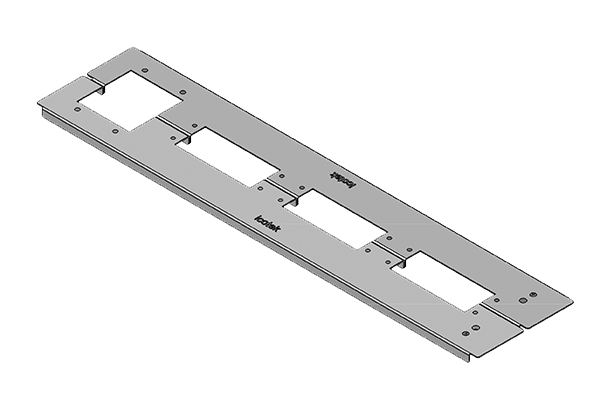

| Tilausnro. | 42954 |
| EAN | 4251269309458 |
| Pakkausyksikkö | 1 |
| Pituus | 658 mm |
| Leveys | 148,5 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 658 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 635 mm |
| Sopii kaapelien läpivientiin | 3 × KEL 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal TS 8 |

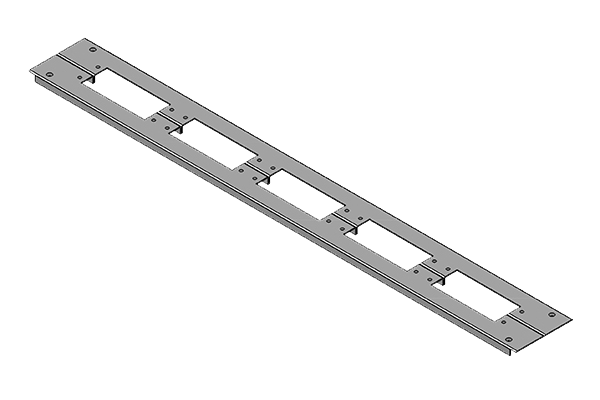

| Tilausnro. | 42923 |
| EAN | 4251269309380 |
| Pakkausyksikkö | 1 |
| Pituus | 858 mm |
| Leveys | 100 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 858 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 835 mm |
| Jakotanko | Ei |
| Sopii kaapelien läpivientiin | 5 × KEL 24 |
| Sopii koteloon | Rittal TS 8 |

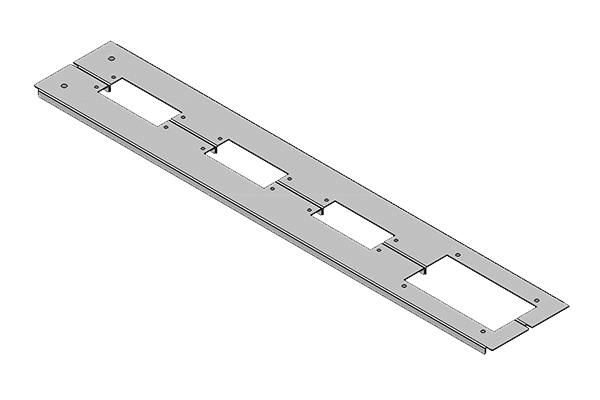

| Tilausnro. | 42952 |
| EAN | 4251269309434 |
| Pakkausyksikkö | 1 |
| Pituus | 858 mm |
| Leveys | 148,5 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 858 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 835 mm |
| Jakotanko | Ei |
| Sopii kaapelien läpivientiin | 3 × KEL 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal TS 8 |

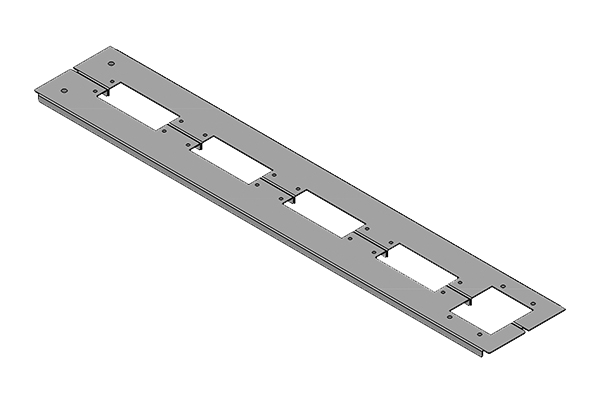

| Tilausnro. | 42955 |
| EAN | 4251269309465 |
| Pakkausyksikkö | 1 |
| Pituus | 858 mm |
| Leveys | 148,5 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 858 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 835 mm |
| Jakotanko | Ei |
| Sopii kaapelien läpivientiin | 4 × KEL 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal TS 8 |

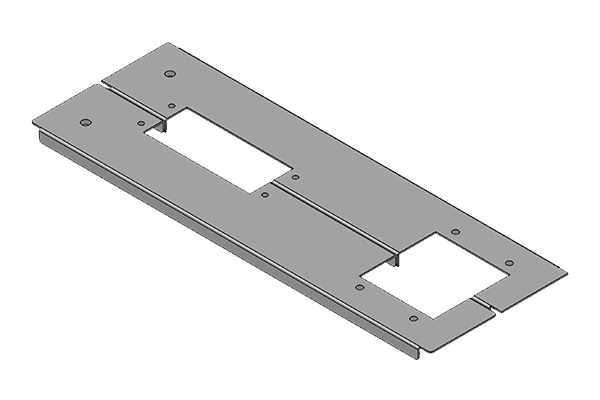

| Tilausnro. | 42957 |
| EAN | 4251269309489 |
| Pakkausyksikkö | 1 |
| Pituus | 420 mm |
| Leveys | 148,5 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 420 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 398 mm |
| Jakotanko | Kyllä |
| Sopii kaapelien läpivientiin | 1 × KEL 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal TS 8 |

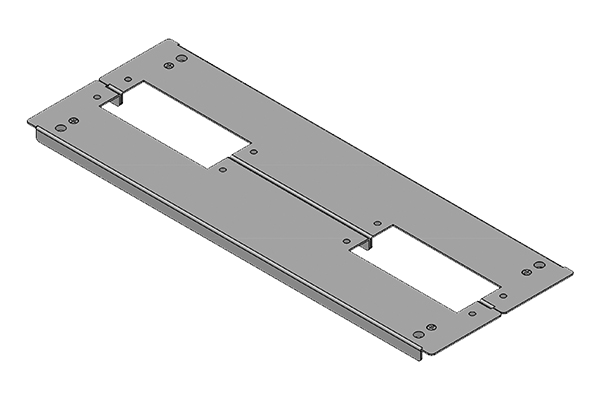

| Tilausnro. | 42958 |
| EAN | 4251269309496 |
| Pakkausyksikkö | 1 |
| Pituus | 420 mm |
| Leveys | 148,5 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 420 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 398 mm |
| Jakotanko | Kyllä |
| Sopii kaapelien läpivientiin | 2 × KEL 24 |
| Sopii koteloon | Rittal TS 8 |

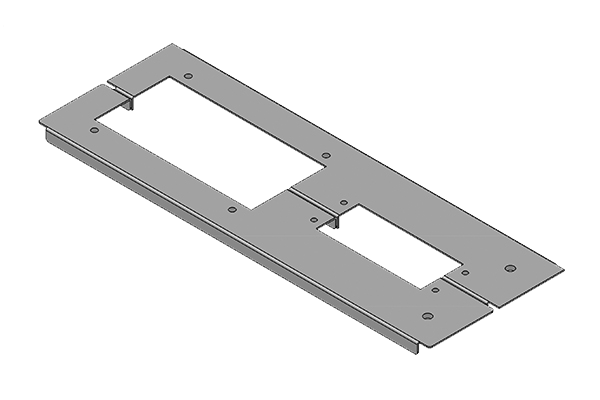

| Tilausnro. | 42959 |
| EAN | 4251269309502 |
| Pakkausyksikkö | 1 |
| Pituus | 420 mm |
| Leveys | 148,5 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 420 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 398 mm |
| Jakotanko | Kyllä |
| Sopii kaapelien läpivientiin | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal TS 8 |

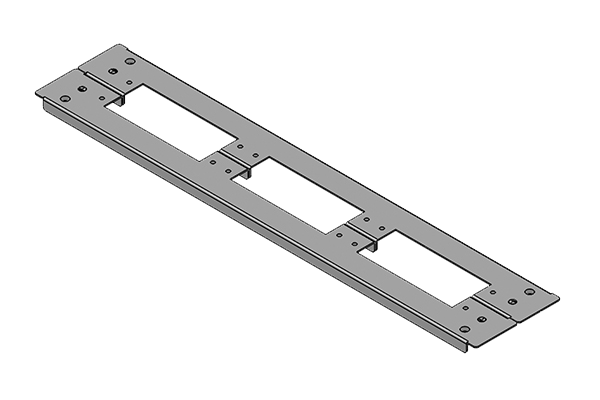

| Tilausnro. | 42920 |
| EAN | 4251269309366 |
| Pakkausyksikkö | 1 |
| Pituus | 518 mm |
| Leveys | 100 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 518 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 495 mm |
| Sopii kaapelien läpivientiin | 3 × KEL 24 |
| Sopii koteloon | Rittal TS 8 |

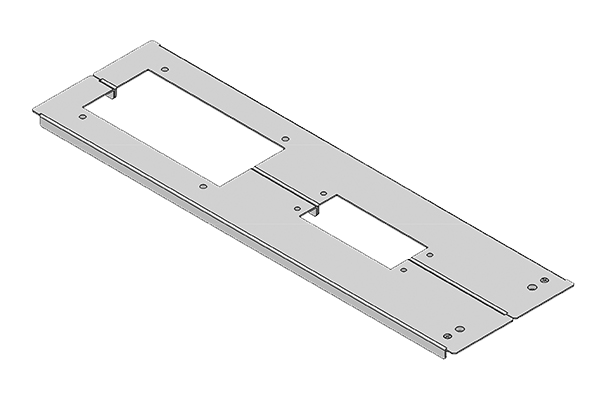

| Tilausnro. | 42943 |
| EAN | 4251269309410 |
| Pakkausyksikkö | 1 |
| Pituus | 518 mm |
| Leveys | 148,5 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 518 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 495 mm |
| Sopii kaapelien läpivientiin | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal TS 8 |

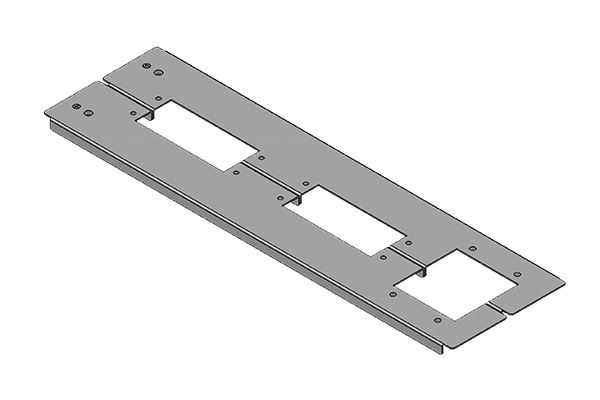

| Tilausnro. | 42956 |
| EAN | 4251269309472 |
| Pakkausyksikkö | 1 |
| Pituus | 518 mm |
| Leveys | 148,5 mm |
| Korkeus | 12 mm |
| Laippalevyn kokonaispituus | 518 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 495 mm |
| Sopii kaapelien läpivientiin | 2 × KEL 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal TS 8 |
