KT | Tiivisteosat, harmaa

kaapelin halkaisijoille 1 - 35 mm / IP66 / IP68 / UL Type 12/4X*

Tilaa ilmainen näyte !
KT | Tiivisteosat, harmaa

KT tiivisteosat ovat yhteensopivia seuraavien tuotteiden kanssa:

Yhdistämällä 1-reikäisiä KT tiivisteosia KEL-ER läpivientikehykseen tai KVT-ER holkkitiivisteeseen, saavutetaan tiiviysluokka IP66/68 ja UL Type 4X*.

KT pieni tiivisteosat on suunniteltu halkaisijaltaan 1-17 mm kaapeleille. KT suuri tiivisteosat on suunniteltu halkaisijaltaan 13-35 mm kaapeleille.

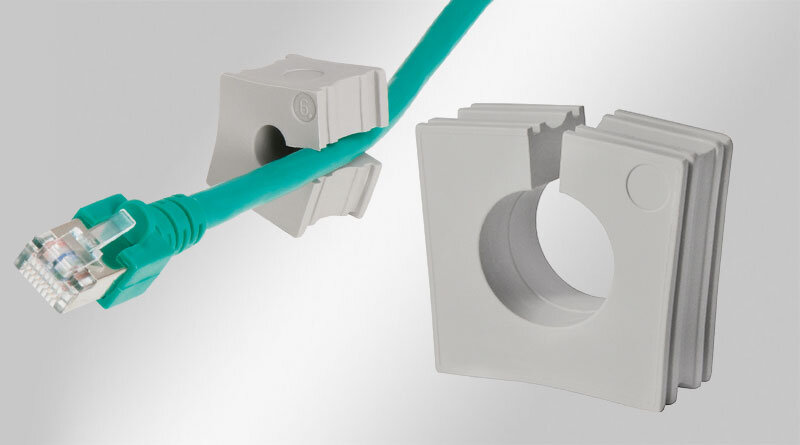

Halkaistavat KT pieni tiivisteosat asennetaan siten että tiivisteosien halkio osoittaa sivulle. Tällöin päällekkäin asetettujen tiivisteosien sileät pinnat asettuvat tiiviisti vastakkain.

*4X ainoastaan sisäkäyttöön.
Lataa PDF
Tilaa ilmainen näyte !

Tekniset tiedot

IP-suojausluokka (EN 60529) IP54, IP55, IP64, IP65, IP66, IP67, IP68
UL Type (UL 50E) UL Type 12, UL Type 4X*
Palamisluokka UL94-V0, itsestään sammuva
Lämpötila −40 C° ... 100 C°
Materiaali Elastomeeri
Ominaisuudet silikoniton, halogeeniton

Edut ja hyödyt

  • Mahdollistaa valmiskaapeleiden reitityksen läpivientikehysten ja halkaistujen holkkitiivisteiden läpi
  • Vedonpoisto EN 62444 mukaisesti
  • Saatavana useille halkaisijaltaan erikokoisille kaapeleille
  • Kaksi- tai nelireikäisiä tiivisteosia käyttämällä kaapeleiden läpivientitiheyttä voidaan lisätä merkittävästi

Tuotetyypit ja koot

Etkö löytänyt sopivaa ?

Kokeile Tuotekonfiguraattoria

Asenna kaapeliläpivientiin tiivisteosat

Löydä aina oikeankokoiset ja -tyyppiset tiivisteosat!

Tarvikkeet

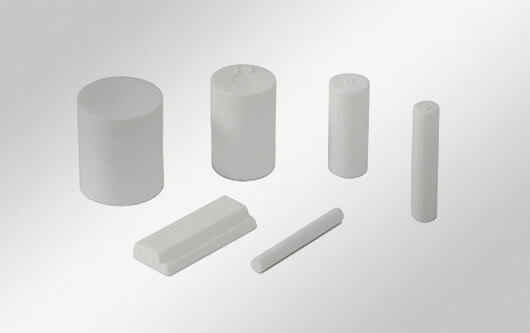

ST

Sulkutapit, soveltuvat käytettäväksi tiivisteosien kanssa, halkaisijaltaan 1-17 mm

Tulpat KT- ja QT-tiivisteosien käyttämättömien reikien tiivistämiseen

Sopii:

KEL-ER | KEL-ER-E

Halkaistavat läpivientikehykset, IP66 / UL Type 12/4X*

KT tiivisteosiin perustuva läpivientikehys moninapaliittimien vakioaukotuksiin. Saatavissa 1- ja 2-rivisinä versioina

KEL-U | KEL-E

Halkaistavat läpivientikehykset, IP54 / UL Type 12

KT tiivisteosiin perustuva läpivientikehys moninapaliittimien vakioaukotuksiin. Saatavissa 1- ja 2-rivisinä versioina

KEL-FA

Halkaistavat läpivientikehykset, asennus ilman työkaluja, IP54/UL Type 12

KT tiivisteosiin perustuva läpivientikehys. Asennus  ilman työkaluja. Sopii moninapaliittimien vakioaukotuksiin.

KEL

Keskeltä halkaistavat läpivientikehykset, IP54 / UL Type 12

Klassinen KT tiivisteosiin perustuva läpivientikehys moninapaliittimien vakioaukotuksiin.

MIS

Halkaistava läpivientikehys Han 3A / Han 4A liitännällä / IP65 / UL Type 12

Modulaarinen liitäntäjärjestelmä (MIS) muodostuu halkaistavasta läpivientikehyksestä kaapeleille sekä 3A tai 4A liittimille.

KEL-FG-ER | KEL-FG-ER-E

90° halkaistavat kulmakehykset, IP65

KT tiivisteosiin perustuva kulmakehys valmiskaapeleiden reitittämiseen 90° kulmassa kotelon seinään nähden. Saatavilla 1- ja 2-rivisenä versiona

KEL-FG | KEL-FG-E

90° halkaistavat kulmakehykset, IP54 / UL Type 12

KT tiivisteosiin perustuva kulmakehys valmiskaapeleiden reitittämiseen 90° kulmassa kotelon seinään nähden. Saatavilla 1- ja 2-rivisenä versiona

KEL-FW

Halkaistava kulmaläpivienti 90° kulmassa, IP65

KT tiivisteosiin perustuva kulmaläpivienti 90° kulmassa valmiskaapeleille sekä laajan taivutussäteen omaaville kaapeleille (halkaisja max. 35mm, r max. 150mm).

KEL-FL

Halkaistavat läpivientikehykset latta- sekä pyöreille valmiskaapeleille, IP54

KT/FT tiivisteosiin perustuva läpivientikehys sekä pyöreiden- että lattakaapeleiden läpivientiin.

KEL 183

Halkaistavat läpivientikehykset, IP54 / UL Type 12

KT tiivisteosiin perustuva läpivientikehys kaapeleille, joiden halkaisija on enintään 75 mm. Saatavilla 1- ja 2-rivisenä

DB Haaroitusläpivienti

Kaapeleiden reitittämiseen 360°, M32-M75, IP54

Uuden haaroitusläpiviennin avulla voidaan vakio- ja valmiskaapelit reitittää 360° suuntiin.

KVT

Halkaistavat holkkitiivisteet, M20-M63, IP54 / UL Type 12

KT tiivisteosien kanssa yhteensopiva halkaistava holkkitiiviste valmiskaapeleille, asennusaukkoihin M20 / M25 / M32 / M40 / M50 / M63.

KVT 80

Halkaistava holkkitiiviste, asennusaukkoon M80, IP54 / UL Type 12

KT-tiivisteosien kanssa yhteensopiva halkaistava holkkitiiviste  valmiskaapeleille. Mahdollistaa halkaisijaltaan jopa 80 mm liittimien läpiviennin.

KVT-ER

Halkaistavat holkkitiivisteet, IP66 / IP68 / UL Type 12/4X*

KT tiivisteosien kanssa yhteensopiva halkaistava holkkitiiviste valmiskaapeleille, asennusaukkoihin M25 / M32 / M50 / M63.

KVT-SNAP

Halkaistavat holkkitiivisteet snap-in asennukseen, M32-M63, IP54

KT tiivisteosiin perustuva, snap-in asennettava, halkaistava holkkitiiviste M32 / M40 ja M63 aukotuksiin.

KVT-W90

Halkaistava holkkitiiviste 90°, M32 - M50, IP54

KT tiivisteosiin perustuva halkaistava holkkitiiviste 90 ° kulmassa tehtäviin läpivienteihin. M32 / M50.

EMC-KEL-DS

EMC halkaistavat läpivientikehykset, IP55

Johtavat EMC-läpivientikehykset moninapaliittimien aukotuksiin. Tiiviysluokka IP55.

EMC-KVT-DS

Halkaistava EMC-holkkitiiviste, IP55

Johtavasta materiaalista valmistettu, halkaistava EMC-holkkitiiviste M32 / M63 kierteellä. Tiiviysluokka IP55.

Sinua saattaisi kiinnostaa myös seuraavat tuotteet

KT musta

Tiivisteosat, kaapelin halkaisijoille 1-35 mm, IP66/IP68

Halkaistavat tiivisteosat halkaisijaltaan 1-17 mm ja 13-35 mm kaapeleille. Yhteensopivia KEL läpivientikehysten ja KVT halkaistavien holkkitiivisteiden kanssa.

KT multi, harmaa

Tiivisteosat, kaapelin halkaisijoille 1-8 mm ja erikoiskaapeleille, IP54 / UL Type 12

Halkaistavat tiivisteosat halkaisijaltaan 1-8 mm kaapeleille sekä erikoiskaapeleille. Yhteensopivia KEL-läpivientikehysten ja KVT halkaistavien holkkitiivisteiden kanssa.

KT multi, musta

Tiivisteosat, kaapelin halkaisijoille 1-8 mm ja erikoiskaapeleille, IP54

Halkaistavat tiivisteosat halkaisijaltaan 1-8 mm kaapeleille sekä erikoiskaapeleille. Yhteensopivia KEL-läpivientikehysten ja KVT halkaistavien holkkitiivisteiden kanssa.

KTMBS harmaa

Halkaistavat laajan käyttöalueen tiivisteosat, harmaa, IP54 / UL Type 12

Halkaistavat tiivisteosat halkaisijaltaan 4-29 mm kaapeleille sekä erikoiskaapeleille.  Yhteensopivia KEL-läpivientikehysten ja KVT halkaistavien holkkitiivisteiden kanssa.

KTMBS musta

Halkaistavat laajan käyttöalueen tiivisteosat, musta, IP54

Halkaistavat tiivisteosat halkaisijaltaan 4-29 mm kaapeleille sekä erikoiskaapeleille. Yhteensopivia KEL-läpivientikehysten ja KVT halkaistavien holkkitiivisteiden kanssa.

AT-M | AT-K-M

Adapteritiivisteosat sisäkierteillä M5 - M25, IP65/IP66

KT-tiivisteosiin perustuvat adapteritiivisteosat sisäkierteillä.

KT-DPF gy

Tiivisteosat, pyramidirakenne, harmaa, IP54 / UL Type 12

Joustava pyramidirakenne, soveltuu halkaisijaltaan 3-26 mm kaapeleille. Vedonpoisto suositellaan tehtäväksi nippusiteellä.

KT-DPF bk

Tiivisteosat, pyramidirakenne, musta, IP54

Joustava pyramidirakenne, soveltuu halkaisijaltaan 3-26 mm kaapeleille. Vedonpoisto suositellaan tehtäväksi nippusiteellä.

KT-SC

Laajan käyttöalueen tiivisteosat, kaapeleille halkaisijaltaan 4-28 mm / IP54

Joustavat tiivisteosat, joissa helposti poistettavat pyöreät tiivisterenkaat halkaisijaltaan 4-28 mm kaapeleille.

KTMB

Laajan käyttöalueen tiivisteosat, kaapeleille halkaisijaltaan 2,5 - 33 mm, IP54 / UL Type 12

Joustavat tiivisteosat, soveltuu halkaisijaltaan 2,5-33 mm kaapeleille.

KT-DT

Tiivisteosat, kaapeleille halkaisijaltaan 1-14.5 mm, IP54 / UL Type 12

KT-tiivisteosat useiden halkaisijaltaan vaihtelevien vakiokaapeleiden reitittämiseen.

KT / QT ServiceBox

Lajitelmapakkaus tiivisteosille

Lajitelmapakkaus on käytännöllinen apu asennus ja muutostöissä.
