IMAS-CONNECT™

Sistemi adattatori per moduli Keystone, connettori PushPull & connettori industriali

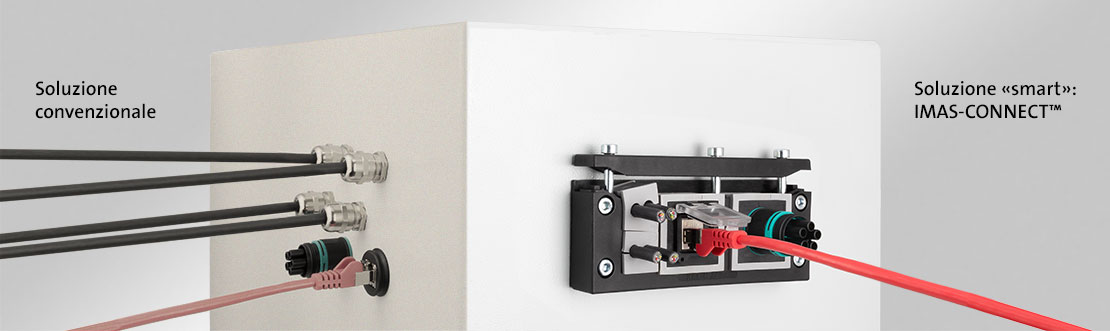

IMAS-CONNECT™ è un sistema di gommini per il montaggio di connettori industriali, moduli Keystone, connettori PushPull , raccordi per tubi flessibili, elementi di compensazione della pressione e molto altro ancora. Utilizzando il sistema di adattatori modulari, il listello passacavi diventa un sistema ibrido. Scopri di più »

Richiedi il tuo campione gratuito

Sistemi adattatori basati su gommini KT

Listelli passacavo divisibili con connessione 3A/4A, IP65 / UL Type 12

Il sistema di interfaccia modulare (MIS) è un ingresso cavi divisibile per cavi con e senza connettori in combinazione con connettori industriali 3A o 4A.

» MIS

Gommini adattatori per KEL, per connettori industriali 3A o 4A, IP65

Gommini adattatori per connettori industriali 3A o 4A.

» AT-HA

Gommini adattatori per KEL con filettatura interna M5 - M25, IP65/IP66 / UL Type 12

Gommini adattatori con filettature metriche integrate per il montaggio di connettori metrici.

» AT-M | AT-K-M

Gommini adattatori per KEL con filettatura interna 1/8" - 1/4" (BSP), IP66

Gommini adattatori con con filettatura tubo Whitworth secondo ISO 227-1 per il montaggio di connettori.

Gommini adattatori per KEL, con coperchio di protezione, per moduli Keystone, IP54 / UL Type 12

Gommini adattatori con coperchio di protezione per un montaggio a scatto di tutti i moduli Keystone.

» AT-KS-AK

Gommini adattatori per KEL, per moduli Keystone

Gommini adattatori per un montaggio a scatto di tutti i moduli Keystone.

» AT-KS

Gommini adattatori per KEL, per connettori PushPull, IP65

Gommini adattatori per la tecnologia PushPull per la connessione di apparecchiature.

» AT-PP

Gommini adattatori per KEL, per flange quadrate M23, IP65

Gommini adattatori AT-FL per connettori a flange quadrate di dimensioni 19,8 x 19,8 mm (M23).

» AT-FL

Gommini adattatori per KEL, per soluzioni personalizzate, IP65 / UL Type 12

Gommini adattatori per fori e aperture personalizzati. Protezione fino a IP65.

» AT-B

Sistemi passacavo divisibili, IP54 - IP66

Listelli passacavo divisibili per cavi precablati (per aperture standard di connettori industriali multi-pin).

Il pratico configuratore di prodotti

Con il configuratore, è ora possibile assemblare il listello passacavo prescelto con il gommino o cavo necessario.

Gommini adattatori per sistemi QUICK

Gommini adattatori per KEL-QUICK con filettatura interna M5 - M25, IP54

Gommini adattatori con filettature metriche integrate per il montaggio di connettori metrici.

» QT-AT-M | QT-AT-K-M

Gommini adattatori per KEL-QUICK, con coperchio di protezione, per moduli Keystone, IP54

Gommini adattatori con coperchio di protezione per un montaggio a scatto di tutti i moduli Keystone.

» QT-AT-KS-AK

Gommini adattatori per KEL-QUICK, per moduli Keystone

Gommini adattatori per un montaggio a scatto di tutti i moduli Keystone.

» QT-AT-KS

Gommini adattatori per KEL-QUICK, per connettori PushPull, IP54

Gommini adattatori per la tecnologia PushPull per la connessione di apparecchiature.

» QT-AT-PP

Gommini adattatori per KEL-QUICK, per flange quadrate M23, IP54

Gommini adattatori QT-AT-FL per connettori a flange quadrate di dimensioni 19,8 x 19,8 mm (M23).

» QT-AT-FL

Gommini adattatori per KEL-QUICK, per soluzioni personalizzate, IP54

Gommini adattatori per fori e aperture personalizzati. Protezione fino a IP54.

» QT-AT-B

Listelli passacavo divisibili a chiusura rapida, IP54 / UL Type 12

Listelli passacavo (basati su gommini QT) a chiusura rapida per cavi intestati con protezione IP54.

» KEL-QUICK | KEL-QUICK-E

Accessori

Inserti 3A / 4A & relative custodie per connettori

Inserti 3A / 4A & relative custodie per connettori per gommini adattatori AT-HA & listelli passacavo MIS.

» Inserti 3A / 4A & relative custodie per connettori

Elemento di compensazione della pressione con filettatura, IP68

Elemento di compensazione della pressione con filettatura M12 x 1,5 per evitare condensa in custodie altamente sigillate (IP68).

» PCE

Raccordi pneumatici

I raccordi passaparete per tubi pneumatici sono anche disponibili singolarmente per utilizzo con gommini adattatori.

» Raccordi pneumatici

Moduli Keystone

I moduli Keystone sono anche disponibili singolarmente per utilizzo con gommini adattatori.

» Moduli Keystone

Guida informativa: tutto ciò che devi sapere sui gommini adattatori!

Il sistema di adattatori modulari IMAS-CONNECT™ di icotek è un sistema di gommini per il montaggio di connettori circolari, moduli Keystone, raccordi per tubi flessibili, elementi di compensazione della pressione e molto altro ancora.

Utilizzando il sistema di adattatori modulari, il listello passacavi diventa un sistema ibrido. È possibile posare cavi o tubi fl essibili prefabbricati standard ed allo stesso tempo il sistema funge da interfaccia per i connettori.

I gommini adattatori modulari, realizzati in elastomero con corpo in poliammide, si inseriscono perfettamente listelli passacavo icotek, come ad esempio KEL-U, KEL-ER, KEL-FG e KEL-QUICK e soddisfano le classi di protezione da IP54 a IP65 / IP66 (a seconda del tipo di gommino).

Gommino adattatore AT-KS - ampia varietà di installazione di moduli Keystone

I » gommini adattatori AT-KS si basano sulla linea dei gommini grandi KT, i » gommini adattatori QT-AT-KS si basano sulla linea dei gommini grandi QT. Il corpo in poliammide integrato consente un montaggio a scatto di tutti i moduli basati sul sistema Keystone, ad es. USB, RJ45, HDMI e ca. 70 altri moduli Keystone. Per il montaggio basta semplicemente inserire il modulo Keystone nel gommino adattatore.

Gommino adattatore per connettori Keystone disponibile anche con coperchio di protezione!

Se non si utilizza direttamente un connettore Keystone, lo coperchio di protezione dei gommini AT-KS-AK / QT-AT-KS-AK, con guarnizione integrata, offre una protezione affidabile contro gli spruzzi d'acqua e la polvere (IP54).

Panoramica dei moduli Keystone (PDF)

Soluzioni adattatrici IMAS-CONNECT™ per connettori industriali 3A o 4A

Il gommino AT-HA fa parte del sistema di adattatori modulari IMAS-CONNECT™ e per la prima volta consente l'integrazione diretta di inserti 3A o 4A in un passacavo standard, senza la necessità di un'ulteriore apertura.

Il gommino AT-HA è compatibile con inserti icotek e con numerosi altri fornitori di connettori industriali presenti sul mercato. (Harting, Ilme, Phoenix Contact, TE Connectivity, Weidmüller, Lapp, Amphenol, Molex, RS Pro, ...).

Quando lo spazio è limitato, icotek offre un'alternativa compatta con il listello passacavo divisibile MIS con connessione integrata 3A / 4A.

AT-HA

MIS

Gommini adattatori AT-PP - l'interfaccia per i connettori PushPull

Il » gommino adattatore AT-PP si basa sulla linea del gommino KT grande, il » gommino QT-AT-PP si basa sulla linea del gommino QT grande. L’apertura consente un assemblaggio con tutti i moduli e custodie compatti basati sul sistema PushPull.

Panoramica dei moduli PushPull (PDF)

Gommini adattatori AT-FL per flange quadrate M23

I » gommini adattatori AT-FL si basano sulla linea dei gommini grandi KT, i » gommini adattatori QT-AT-FL si basano sulla linea dei gommini grandi QT.

Con il gommino adattatore AT-FL, tutti i moduli con flangia quadrata di dimensioni 19,8 x 19,8 mm (M23) possono essere integrati direttamente nel passaggio cavi.

Non sono più necessarie aperture separate per i connettori. AT-FL fornisce classi di protezione fino a IP65.

Gommini adattatori AT-M / AT-K-M - l'interfaccia per i connettori circolari

La » gamma di modelli AT-K-M e QT-AT-K-M è ideale per creare un'interfaccia per connettori pneumatici, connettori circolari piccoli ed elementi per la compensazione della pressione semplicemente avvitandoli nella filettatura AT-K-M. I gommini adattatori AT-K-M si basano sulla linea dei gommini piccoli KT, i gommini QT-AT-K-M si basano sulla linea dei gommini piccoli QT.

La gamma di modelli AT-M e » QT-AT-M è ideale per creare un'interfaccia per connettori di segnale, dati, alimentazione e ibridi semplicemente avvitandoli nella filettatura AT-M. I gommini adattatori AT-M si basano sulla linea dei gommini grandi KT, i gommini AT-M si basano sulla linea dei gommini grandi QT. icotek offre anche tappi a vite per chiudere il nuovo gommino adattatore con la filettatura metrica AT-M.

È inoltre disponibile i gommini adattatori AT-B cieco e QT-AT-B cieco. Il corpo in poliammide integrato è completamente chiuso su un lato. Qui possono essere realizzati fori speciali e per boccole più piccole (ad esempio per l’installazione di connettori ibridi).
