KEL-DPZ | Passacavi a membrana

con alta densità di cavi / fino a IP66 / UL Type 12

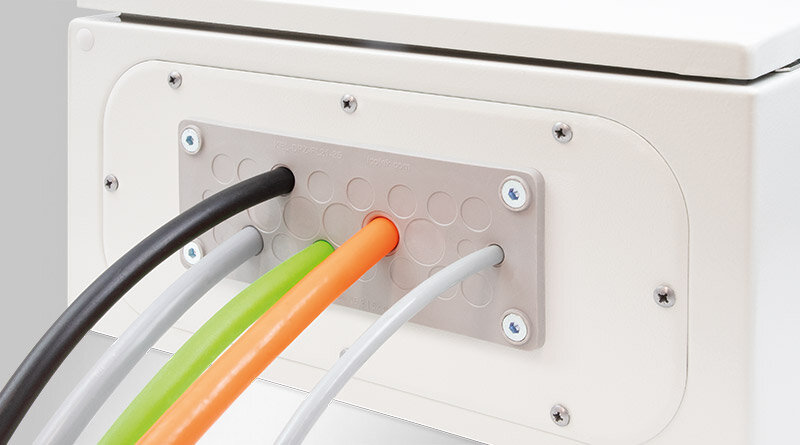

I passacavi a membrana KEL-DPZ permettono il passaggio e la tenuta su cavi e guaine pneumatiche o idrauliche di diametro da 1.5 a 22 mm.

Inserito il cavo nella doppia membrana questa automaticamente sigilla l'apertura intorno al cavo ed esercita la necessaria tenuta meccanica. Il disegno unico di questo gommino fornisce gradi di protezione fino a IP66 (certificati secondo la EN 60529). In aggiunta, il passacavo a membrana KEL-DPU soddisfa l’elevate richieste per la classe di protezione UL type 12 (certificata in accordo con la UL 50E).

Il tipo KEL-DPZ rispecchia esattamente le dimensioni dell'apertura e gli interassi dei fori di fissaggio dei connettori industriali a 6, 10, 16 e 24 poli. Il KEL-DPZ-B corrisponde esattamente alle aperture 46 × 46 mm. Con il passacavo compatto KEL-DPZ-E, si possono inserire fino a 21 cavi in un'area di soli 18 × 112 mm.

Il KEL-DPZ-KX/KL (IP65) rispecchia esattamente le dimensioni dell'apertura e gli interassi dei fori di fissaggio dei cassette di derivazione Rittal KX / KL. Le viti autofilettanti necessarie per il montaggio sono incluse nella fornitura.

Il passaggio dei cavi avviene semplicemente creando una piccola fessura nella membrana e spingendo il cavo.

Gli inserti ST-B possono venire utilizzati per sigillare le membrane forate in caso di rimozione dei cavi.

Caratteristiche

Protezione IP (EN 60529) IP54, IP55, IP64, IP65, IP66
UL Type (UL 50E) UL Type 12
Infiammabilità UL94-V0, autoestinguente
Temperatura -40 C° … 100 C°
Materiale Elastomero
Telaio: Poliammide
Telaio: Acciaio inox V2A
Tipo di fissaggio Avvitare
Proprietà senza siliconi, senza alogeni

Vantaggi e benefici

  • Montaggio rapido
  • Alta densità di cavi installabili
  • Grado di protezione certificato fino a IP66 secondo EN 60529
  • La doppia membrana assicura sia il serraggio che la tenuta meccanica sul cavo
  • Design igienico - privi di punti di accumulo della sporcizia
  • Forma compatta
