SF|RLFZ (x3)
| 部品番号 | 38105 |
| EAN | 4251269305856 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | 35 mm H形DIN レール用 |
| シールドクランプ数 | 3 |
| ケーブル数 | 3 |
| 長さ | 41.2 mm |
| 幅 | 70.7 mm |
| 高さ | 15.4 mm |
-
製品一覧
»
EMCシールドクランプ
»
35mmH型DINレール用 EMCローフット
35mmH型DINレール用 EMCローフット
ストレインリリーフ機能付き

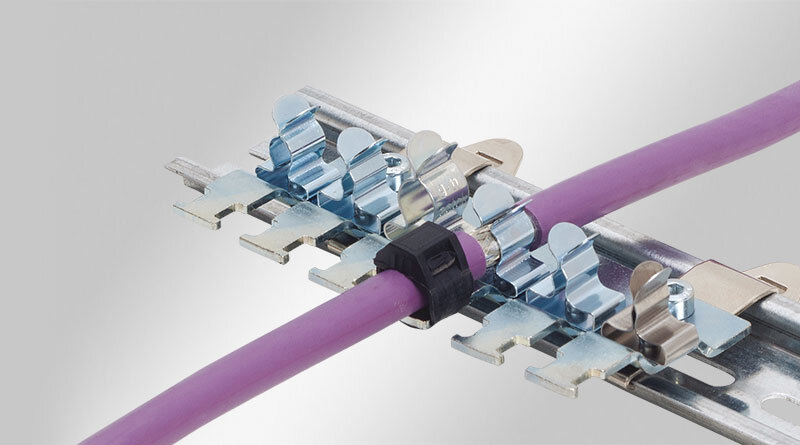

EMCローフットは、個々のケーブルシールドをアース電位に接続する場合に使用され、ケーブルを安全かつ簡単にシールドすることができます。様々な長さを用意しており、用途に応じて最大12個のSKLシールドクランプを自由に装着できます。
ケーブル自体が、DIN EN 62444に準拠したケーブルタイにより、ケーブル被覆を介してストレインリリーフされています。
ケーブルの断面積に応じて、以下のEMCシールドクランプを用意しています。
SKL 1.5-3・SKL3-6・SKL6-8・SKL8-11
SKLシールドクランプは横一列に最適配置されており、非常に省スペースです。
本体の取り付けは、35mmHレールに工具を使わずにスナップイン固定できます。
オンラインEMC構成ツールで、個々のローフットが設定できます！
仕様
| 材質 | シールドクランプ: バネ鋼、亜鉛メッキ スナップインフット: バネ鋼 取付フット: 薄板鋼、亜鉛メッキ |
| 取付型式 | ネジ留め |
| 取付場所 | 35 mm H形DIN レール用 |
| 特性 | 耐震 |
特⻑とメリット
- ケーブルシールドの最適な接触
- シールド接触とストレインリリーフの分離
- 容易なアッセンブリ
- ケーブルシールドに常に一定の圧力をかけることで、クランプの圧力の再調整が不要
- 防振機能・メンテナンスフリー
- 最適な配置による省スペース化
- 要望に合わせたローフット調整
製品タイプとサイズ

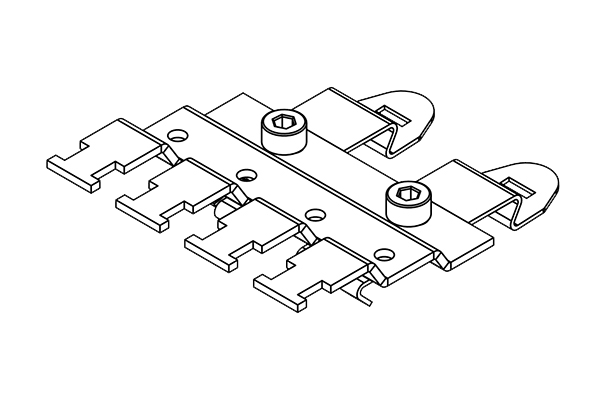

SF|RLFZ (x4)
| 部品番号 | 38110 |
| EAN | 4251269305863 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | 35 mm H形DIN レール用 |
| シールドクランプ数 | 4 |
| ケーブル数 | 4 |
| 長さ | 56.8 mm |
| 幅 | 70.7 mm |
| 高さ | 15.4 mm |

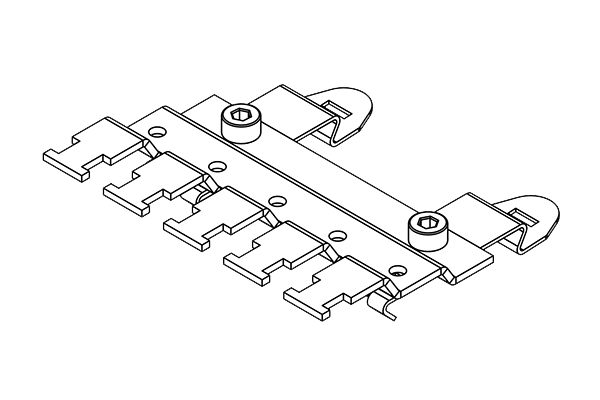

SF|RLFZ (x5)
| 部品番号 | 38115 |
| EAN | 4251269305870 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | 35 mm H形DIN レール用 |
| シールドクランプ数 | 5 |
| ケーブル数 | 5 |
| 長さ | 72.4 mm |
| 幅 | 70.7 mm |
| 高さ | 15.4 mm |

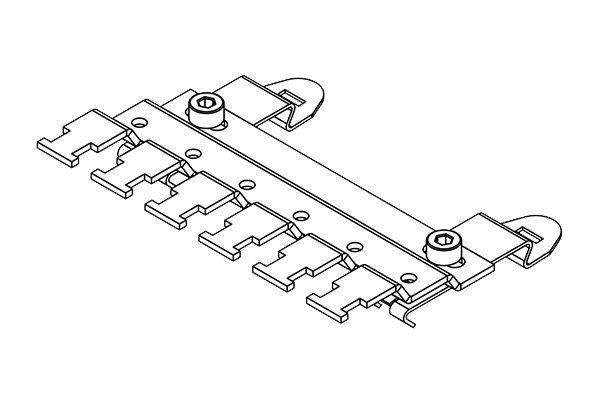

SF|RLFZ (x6)
| 部品番号 | 38120 |
| EAN | 4251269305887 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | 35 mm H形DIN レール用 |
| シールドクランプ数 | 6 |
| ケーブル数 | 6 |
| 長さ | 88 mm |
| 幅 | 70.7 mm |
| 高さ | 15.4 mm |

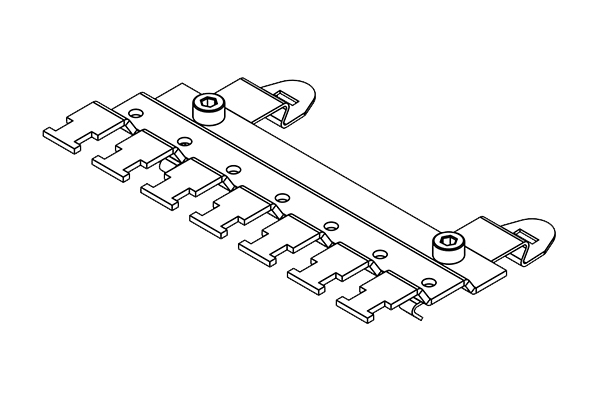

SF|RLFZ (x7)
| 部品番号 | 38125 |
| EAN | 4251269305894 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | 35 mm H形DIN レール用 |
| シールドクランプ数 | 7 |
| ケーブル数 | 7 |
| 長さ | 103.6 mm |
| 幅 | 70.7 mm |
| 高さ | 15.4 mm |

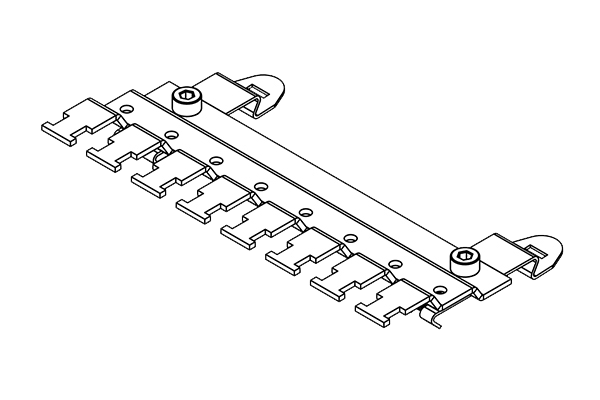

SF|RLFZ (x8)
| 部品番号 | 38130 |
| EAN | 4251269305900 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | 35 mm H形DIN レール用 |
| シールドクランプ数 | 8 |
| ケーブル数 | 8 |
| 長さ | 119.2 mm |
| 幅 | 70.7 mm |
| 高さ | 15.4 mm |

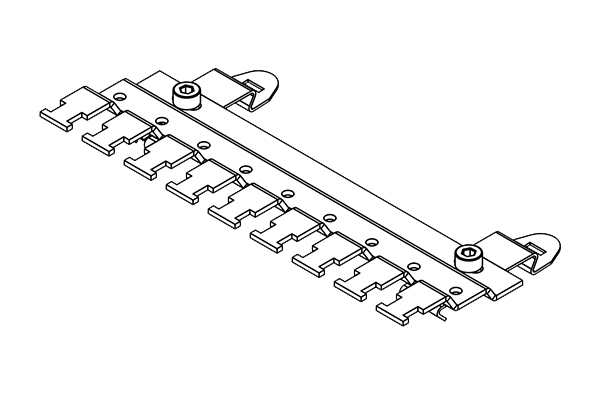

SF|RLFZ (x9)
| 部品番号 | 38135 |
| EAN | 4251269305917 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | 35 mm H形DIN レール用 |
| シールドクランプ数 | 9 |
| ケーブル数 | 9 |
| 長さ | 134.8 mm |
| 幅 | 70.7 mm |
| 高さ | 15.4 mm |

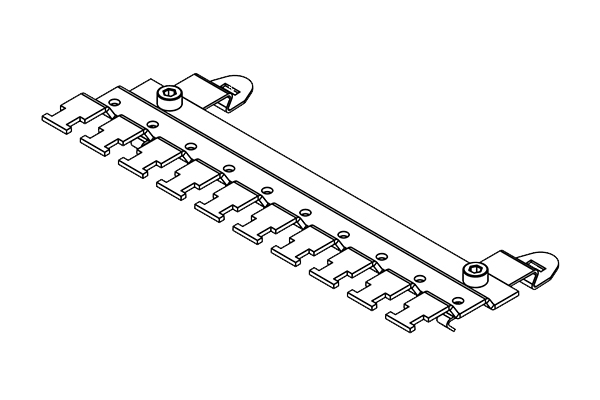

SF|RLFZ (x10)
| 部品番号 | 38140 |
| EAN | 4251269305924 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | 35 mm H形DIN レール用 |
| シールドクランプ数 | 10 |
| ケーブル数 | 10 |
| 長さ | 150.4 mm |
| 幅 | 70.7 mm |
| 高さ | 15.4 mm |

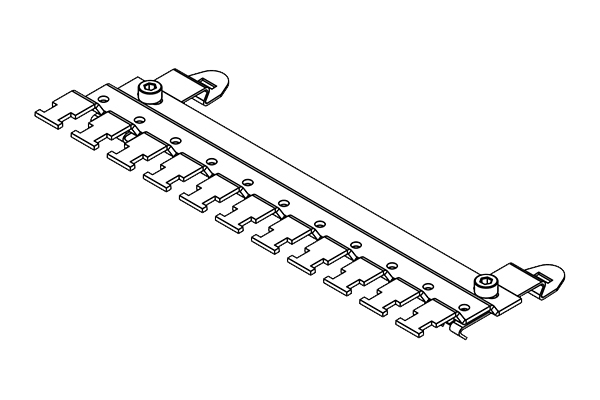

SF|RLFZ (x11)
| 部品番号 | 38145 |
| EAN | 4251269305931 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| 取付場所 | 35 mm H形DIN レール用 |
| シールドクランプ数 | 11 |
| ケーブル数 | 11 |
| 長さ | 166 mm |
| 幅 | 70.7 mm |
| 高さ | 15.4 mm |
