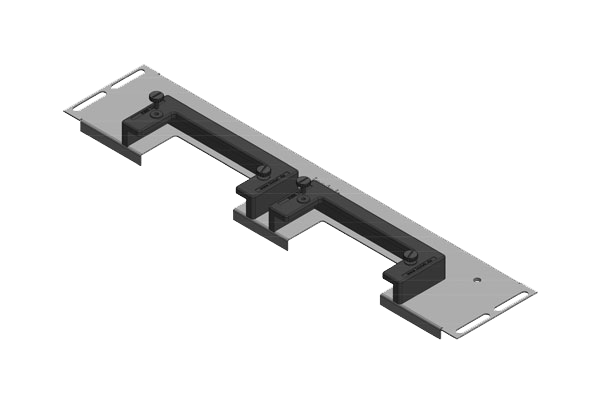

KDR-ESR-VX25-600-44500
| 주문번호 | 44500 |
| EAN | 4251269319754 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal VX25 |
| 길이 | 488 mm |
| 너비 | 100 mm |
| 높이 | 43 mm |
| 기판전장 | 488 mm |
| 엔클로저 깊이 | 600 mm |
| 기판 개구부 전장 | 452 mm |
| 적합 : | 2 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR 슬라이드 프레임 부착 그랜드 플레이트
Rittal, nVent Hoffman & Häwa 엔클로저용 / IP54
KDR-ESR는 캐비닛 하부용 일체형 기판입니다. KEL 케이블 엔트리 시스템을 끼울 수 있는 슬라이드 프레임이 부착되어 있습니다.
KEL 프레임에 케이블들을 장착한 후 슬라이드 프레임에 밀어 넣고 닫습니다. 유지보수 시에는 손쉽게 KEL 프레임을 뺄 수 있습니다. KDR-ESR과 KEL 케이블 엔트리 시스템을 결합한 시스템의 보호등급은 IP54입니다. 슬라이드 프레임이 더 이상 불필요할 경우에는 그 위치를 BPK-SNAP 블라인드 판으로 막습니다.
KDRS 장점: 폭이 좁아 케이블을 덕트에 수직으로 연결할 수 있음.
사양
| IP 보호등급 (EN 60529) | IP54 |
| 재질 |
베이스 플레이트:
아연도금 강
ESR 프레임: 폴리아미드 |
| 난연등급 | UL94-V0, 자체소화성 |
| 온도 | -40 C° to 90 C° |
| 재질특성 | 실리콘 프리, 할로겐프리 |
| 장착 유형 | 나사 고정형 |
장점 및 혜택
- 간편한 조립 및 해체
- 엔클로저 하부 전체를 케이블 설치에 사용할 수 있음
- 큰 사이즈의 커넥터도 쉽게 설치할 수 있음
- 후속 조립 가능
- 추가적인 판금 작업이 필요 없음
제품 유형 및 크기
KDR-ESR-VX25-600-44501
| 주문번호 | 44501 |
| EAN | 4251269319761 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal VX25 |
| 길이 | 488 mm |
| 너비 | 120 mm |
| 높이 | 57 mm |
| 기판전장 | 488 mm |
| 엔클로저 깊이 | 600 mm |
| 기판 개구부 전장 | 452 mm |
| 적합 : | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
KDR-ESR-VX25-600-44502
| 주문번호 | 44502 |
| EAN | 4251269319778 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal VX25 |
| 길이 | 488 mm |
| 너비 | 120 mm |
| 높이 | 57 mm |
| 기판전장 | 488 mm |
| 엔클로저 깊이 | 600 mm |
| 기판 개구부 전장 | 452 mm |
| 적합 : | 2 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
KDRS-ESR-VX25-600-44512
| 주문번호 | 44512 |
| EAN | 4251269321108 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal VX25 |
| 길이 | 488 mm |
| 너비 | 75 mm |
| 높이 | 44 mm |
| 기판전장 | 488 mm |
| 엔클로저 깊이 | 600 mm |
| 기판 개구부 전장 | 452 mm |
| 적합 : | 2 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR-VX25-800-44503
| 주문번호 | 44503 |
| EAN | 4251269319785 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal VX25 |
| 길이 | 688 mm |
| 너비 | 100 mm |
| 높이 | 43 mm |
| 기판전장 | 688 mm |
| 엔클로저 깊이 | 800 mm |
| 기판 개구부 전장 | 652 mm |
| 적합 : | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16 |
KDR-ESR-VX25-800-44504
| 주문번호 | 44504 |
| EAN | 4251269319792 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal VX25 |
| 길이 | 688 mm |
| 너비 | 120 mm |
| 높이 | 57 mm |
| 기판전장 | 688 mm |
| 엔클로저 깊이 | 800 mm |
| 기판 개구부 전장 | 652 mm |
| 적합 : | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
KDR-ESR-VX25-800-44505
| 주문번호 | 44505 |
| EAN | 4251269319808 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal VX25 |
| 길이 | 688 mm |
| 너비 | 120 mm |
| 높이 | 57 mm |
| 기판전장 | 688 mm |
| 엔클로저 깊이 | 800 mm |
| 기판 개구부 전장 | 652 mm |
| 적합 : | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
KDRS-ESR-VX25-800-44513
| 주문번호 | 44513 |
| EAN | 4251269321115 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal VX25 |
| 길이 | 688 mm |
| 너비 | 75 mm |
| 높이 | 43 mm |
| 기판전장 | 688 mm |
| 엔클로저 깊이 | 800 mm |
| 기판 개구부 전장 | 652 mm |
| 적합 : | 3 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR-VX25-1000-44506
| 주문번호 | 44506 |
| EAN | 4251269319815 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal VX25 |
| 길이 | 438 mm |
| 너비 | 100 mm |
| 높이 | 43 mm |
| 기판전장 | 438 mm |
| 엔클로저 깊이 | 1,000 mm |
| 기판 개구부 전장 | 402 mm |
| 기판중앙분리 | 예 |
| 적합 : | 2 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR-VX25-1000-44507
| 주문번호 | 44507 |
| EAN | 4251269319822 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal VX25 |
| 길이 | 438 mm |
| 너비 | 120 mm |
| 높이 | 57 mm |
| 기판전장 | 438 mm |
| 엔클로저 깊이 | 1,000 mm |
| 기판 개구부 전장 | 402 mm |
| 기판중앙분리 | 예 |
| 적합 : | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
KDR-ESR-VX25-1000-44508
| 주문번호 | 44508 |
| EAN | 4251269319839 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal VX25 |
| 길이 | 438 mm |
| 너비 | 120 mm |
| 높이 | 57 mm |
| 기판전장 | 438 mm |
| 엔클로저 깊이 | 1,000 mm |
| 기판 개구부 전장 | 402 mm |
| 기판중앙분리 | 예 |
| 적합 : | 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 2 |
KDRS-ESR-VX25-1000-44514
| 주문번호 | 44514 |
| EAN | 4251269321122 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal VX25 |
| 길이 | 438 mm |
| 너비 | 75 mm |
| 높이 | 44 mm |
| 기판전장 | 438 mm |
| 엔클로저 깊이 | 1,000 mm |
| 기판 개구부 전장 | 402 mm |
| 적합 : | 2 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR-VX25-1200-44509
| 주문번호 | 44509 |
| EAN | 4251269319846 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal VX25 |
| 길이 | 538 mm |
| 너비 | 100 mm |
| 높이 | 43 mm |
| 기판전장 | 538 mm |
| 엔클로저 깊이 | 1,200 mm |
| 기판 개구부 전장 | 502 mm |
| 적합 : | 3 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR-VX25-1200-44510
| 주문번호 | 44510 |
| EAN | 4251269319853 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal VX25 |
| 길이 | 538 mm |
| 너비 | 120 mm |
| 높이 | 57 mm |
| 기판전장 | 538 mm |
| 엔클로저 깊이 | 1,200 mm |
| 기판 개구부 전장 | 502 mm |
| 적합 : | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
KDR-ESR-VX25-1200-44511
| 주문번호 | 44511 |
| EAN | 4251269319860 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal VX25 |
| 길이 | 538 mm |
| 너비 | 120 mm |
| 높이 | 57 mm |
| 기판전장 | 538 mm |
| 엔클로저 깊이 | 1,200 mm |
| 기판 개구부 전장 | 502 mm |
| 적합 : | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
KDR-ESR-TS8-600-43070
| 주문번호 | 43070 |
| EAN | 4251269309519 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal TS 8 |
| 길이 | 458 mm |
| 너비 | 150 mm |
| 높이 | 57 mm |
| 기판전장 | 458 mm |
| 엔클로저 깊이 | 600 mm |
| 기판 개구부 전장 | 435 mm |
| 적합 : | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
KDR-ESR-TS8-600-43071
| 주문번호 | 43071 |
| EAN | 4251269309526 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal TS 8 |
| 길이 | 458 mm |
| 너비 | 150 mm |
| 높이 | 57 mm |
| 기판전장 | 458 mm |
| 엔클로저 깊이 | 600 mm |
| 기판 개구부 전장 | 435 mm |
| 적합 : | 2 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
KDR-ESR-TS8-600-43079
| 주문번호 | 43079 |
| EAN | 4251269309601 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal TS 8 |
| 길이 | 458 mm |
| 너비 | 100 mm |
| 높이 | 44 mm |
| 기판전장 | 458 mm |
| 엔클로저 깊이 | 600 mm |
| 기판 개구부 전장 | 435 mm |
| 적합 : | 2 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR-TS8-800-43072
| 주문번호 | 43072 |
| EAN | 4251269309533 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal TS 8 |
| 길이 | 658 mm |
| 너비 | 150 mm |
| 높이 | 57 mm |
| 기판전장 | 658 mm |
| 엔클로저 깊이 | 800 mm |
| 기판 개구부 전장 | 635 mm |
| 적합 : | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
KDR-ESR-TS8-800-43073
| 주문번호 | 43073 |
| EAN | 4251269309540 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal TS 8 |
| 길이 | 658 mm |
| 너비 | 150 mm |
| 높이 | 57 mm |
| 기판전장 | 658 mm |
| 엔클로저 깊이 | 800 mm |
| 기판 개구부 전장 | 635 mm |
| 적합 : | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
KDR-ESR-TS8-800-43080
| 주문번호 | 43080 |
| EAN | 4251269309618 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal TS 8 |
| 길이 | 658 mm |
| 너비 | 100 mm |
| 높이 | 44 mm |
| 기판전장 | 658 mm |
| 엔클로저 깊이 | 800 mm |
| 기판 개구부 전장 | 635 mm |
| 적합 : | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16 |
KDR-ESR-TS8-1000-43074
| 주문번호 | 43074 |
| EAN | 4251269309557 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal TS 8 |
| 길이 | 858 mm |
| 너비 | 150 mm |
| 높이 | 57 mm |
| 기판전장 | 858 mm |
| 엔클로저 깊이 | 1,000 mm |
| 기판 개구부 전장 | 835 mm |
| 기판중앙분리 | 아니 |
| 적합 : | 4 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
KDR-ESR-TS8-1000-43075
| 주문번호 | 43075 |
| EAN | 4251269309564 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal TS 8 |
| 길이 | 858 mm |
| 너비 | 150 mm |
| 높이 | 57 mm |
| 기판전장 | 858 mm |
| 엔클로저 깊이 | 1,000 mm |
| 기판 개구부 전장 | 835 mm |
| 기판중앙분리 | 아니 |
| 적합 : | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
KDR-ESR-TS8-1000-43076
| 주문번호 | 43076 |
| EAN | 4251269309571 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal TS 8 |
| 길이 | 420 mm |
| 너비 | 150 mm |
| 높이 | 57 mm |
| 기판전장 | 420 mm |
| 엔클로저 깊이 | 1,000 mm |
| 기판 개구부 전장 | 398 mm |
| 기판중앙분리 | 예 |
| 적합 : | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
KDR-ESR-TS8-1000-43077
| 주문번호 | 43077 |
| EAN | 4251269309588 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal TS 8 |
| 길이 | 420 mm |
| 너비 | 150 mm |
| 높이 | 57 mm |
| 기판전장 | 420 mm |
| 엔클로저 깊이 | 1,000 mm |
| 기판 개구부 전장 | 398 mm |
| 기판중앙분리 | 예 |
| 적합 : | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
KDR-ESR-TS8-1000-43081
| 주문번호 | 43081 |
| EAN | 4251269309625 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal TS 8 |
| 길이 | 858 mm |
| 너비 | 100 mm |
| 높이 | 44 mm |
| 기판전장 | 858 mm |
| 엔클로저 깊이 | 1,000 mm |
| 기판 개구부 전장 | 835 mm |
| 기판중앙분리 | 아니 |
| 적합 : | 5 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR-TS8-1000-43082
| 주문번호 | 43082 |
| EAN | 4251269309632 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal TS 8 |
| 길이 | 420 mm |
| 너비 | 100 mm |
| 높이 | 44 mm |
| 기판전장 | 420 mm |
| 엔클로저 깊이 | 1,000 mm |
| 기판 개구부 전장 | 398 mm |
| 기판중앙분리 | 예 |
| 적합 : | 2 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR-TS8-1200-43078
| 주문번호 | 43078 |
| EAN | 4251269309595 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal TS 8 |
| 길이 | 518 mm |
| 너비 | 150 mm |
| 높이 | 57 mm |
| 기판전장 | 518 mm |
| 엔클로저 깊이 | 1,200 mm |
| 기판 개구부 전장 | 495 mm |
| 적합 : | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
KDR-ESR-TS8-1200-43083
| 주문번호 | 43083 |
| EAN | 4251269309649 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Rittal TS 8 |
| 길이 | 518 mm |
| 너비 | 100 mm |
| 높이 | 44 mm |
| 기판전장 | 518 mm |
| 엔클로저 깊이 | 1,200 mm |
| 기판 개구부 전장 | 495 mm |
| 적합 : | 3 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR-HW-600 + 블랭크 플레이트
| 주문번호 | 44520 |
| EAN | 4251269324543 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Häwa H390 / H395 |
| 길이 | 427 mm |
| 너비 | 136 mm |
| 높이 | 56 mm |
| 기판전장 | 427 mm |
| 엔클로저 깊이 | 600 mm |
| 기판 개구부 전장 | 392 mm |
| 적합 : | 2 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR-HW-800 + 블랭크 플레이트
| 주문번호 | 44521 |
| EAN | 4251269324550 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Häwa H390 / H395 |
| 길이 | 627 mm |
| 너비 | 136 mm |
| 높이 | 59 mm |
| 기판전장 | 627 mm |
| 엔클로저 깊이 | 800 mm |
| 기판 개구부 전장 | 592 mm |
| 적합 : | 3 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR-HW-800
| 주문번호 | 44522 |
| EAN | 4251269324567 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Häwa H390 / H395 |
| 길이 | 627 mm |
| 너비 | 133 mm |
| 높이 | 70 mm |
| 기판전장 | 627 mm |
| 엔클로저 깊이 | 800 mm |
| 기판 개구부 전장 | 592 mm |
| 적합 : | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
KDR-ESR-HW-1000 + 블랭크 플레이트
| 주문번호 | 44523 |
| EAN | 4251269324574 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Häwa H390 / H395 |
| 길이 | 827 mm |
| 너비 | 136 mm |
| 높이 | 56 mm |
| 기판전장 | 827 mm |
| 엔클로저 깊이 | 1,000 mm |
| 기판 개구부 전장 | 792 mm |
| 적합 : | 4 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR-HW-1200 + 블랭크 플레이트
| 주문번호 | 44524 |
| EAN | 4251269324581 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Häwa H390 / H395 |
| 길이 | 1,027 mm |
| 너비 | 136 mm |
| 높이 | 56 mm |
| 기판전장 | 1,027 mm |
| 엔클로저 깊이 | 1,200 mm |
| 기판 개구부 전장 | 992 mm |
| 적합 : | 5 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR-HW-1200-1
| 주문번호 | 44526 |
| EAN | 4251269324604 |
| 포장단위 | 1 |
| 엔클로저에 적합 | Häwa H390 / H395 |
| 길이 | 1,027 mm |
| 너비 | 133 mm |
| 높이 | 70 mm |
| 기판전장 | 1,027 mm |
| 엔클로저 깊이 | 1,200 mm |
| 기판 개구부 전장 | 992 mm |
| 적합 : | 4 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
KDR-ESR-HG2-600-43250
| 주문번호 | 43250 |
| EAN | 4251269317033 |
| 포장단위 | 1 |
| 엔클로저에 적합 | nVent Hoffman PROLINE G2 |
| 길이 | 432 mm |
| 너비 | 131.5 mm |
| 높이 | 62.3 mm |
| 기판전장 | 432 mm |
| 엔클로저 깊이 | 600 mm |
| 기판 개구부 전장 | 368 mm |
| 적합 : | 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 2 |
KDR-ESR-HG2-600-43251
| 주문번호 | 43251 |
| EAN | 4251269317040 |
| 포장단위 | 1 |
| 엔클로저에 적합 | nVent Hoffman PROLINE G2 |
| 길이 | 432 mm |
| 너비 | 81 mm |
| 높이 | 52.8 mm |
| 기판전장 | 432 mm |
| 엔클로저 깊이 | 600 mm |
| 기판 개구부 전장 | 368 mm |
| 적합 : | 2 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR-HG2-800-43252
| 주문번호 | 43252 |
| EAN | 4251269317057 |
| 포장단위 | 1 |
| 엔클로저에 적합 | nVent Hoffman PROLINE G2 |
| 길이 | 632 mm |
| 너비 | 131.5 mm |
| 높이 | 45 mm |
| 기판전장 | 632 mm |
| 엔클로저 깊이 | 800 mm |
| 기판 개구부 전장 | 568 mm |
| 적합 : | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
KDR-ESR-HG2-800-43253
| 주문번호 | 43253 |
| EAN | 4251269317064 |
| 포장단위 | 1 |
| 엔클로저에 적합 | nVent Hoffman PROLINE G2 |
| 길이 | 632 mm |
| 너비 | 81 mm |
| 높이 | 52.8 mm |
| 기판전장 | 632 mm |
| 엔클로저 깊이 | 800 mm |
| 기판 개구부 전장 | 568 mm |
| 적합 : | 3 × KEL-U 24 / KEL-QUICK 24 |
KDR-ESR-HG2-1000-43254
| 주문번호 | 43254 |
| EAN | 4251269317071 |
| 포장단위 | 1 |
| 엔클로저에 적합 | nVent Hoffman PROLINE G2 |
| 길이 | 832 mm |
| 너비 | 131.5 mm |
| 높이 | 41.3 mm |
| 기판전장 | 832 mm |
| 엔클로저 깊이 | 1,000 mm |
| 기판 개구부 전장 | 768 mm |
| 적합 : | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
아직 적합한 것을 찾지 못 하셨나요?
ProductFinder 사용해보기조립 비디오
우리의 제품의 빠르고 쉬운 조립의 자신을 설득.
조립 영상을 확인하세요!
Simply assemble the cable entry component with grommets
Always find the right size and the right cable grommets for your cable entry!
액세서리
적합 :
BPK-SNAP
KEL-SNAP 장착 프레임용 블랭크 플레이트 및 KDR-ESR 그랜트 플레이트, IP54
기 작업된 KEL-SNAP 프레임 및 KDR-ESR 외함 그랜드 플레이트의 타공 부위를 막을 수 있는 블랭크 플레이트
You might also be interested in these products
KVT-ER
분리형 케이블 그랜드, M25-M63, IP66/IP68 / UL Type 12/4X*
커넥터 장착 된 케이블을 삽입 할 수 있는 미터 규격 사이즈 M25 / M32 / M50 / M63의 분리형 케이블 그랜드, 보호등급 IP66 / IP68 제공.
