Bestel direct online @ CC Nederland »CONFiX™ FWS-A 16 bk
| Art.nr. | 31380 |
| EAN | 4251269300202 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 49 mm |
| Breedte | 45 mm |
| Hoogte | 32 mm |
| Schroefdraad | M16 × 1,5 |
| Kleur | zwart |
| Aantal schroefgaten | 3 |
| Diameter van schroefgaten | 4,3 mm |
-
Producten
»
CONFiX™ beschermslangsysteem
»
CONFiX™ FWS-koppelingen voor beschermslangen
CONFiX™ FWS-koppelingen voor beschermslangen
geschikt voor beschemslang koppelingen of directe aansluiting / IP54
Voor aanvragen uit België klik hier »

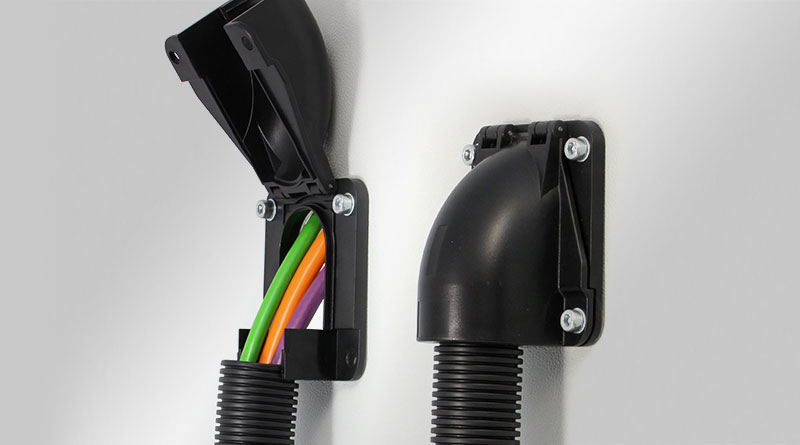

The 90° angled conduit fitting CONFiX™ FWS is for installation of parallel corrugated cable protection conduits, e.g. in machines, control panels or control cabinets.

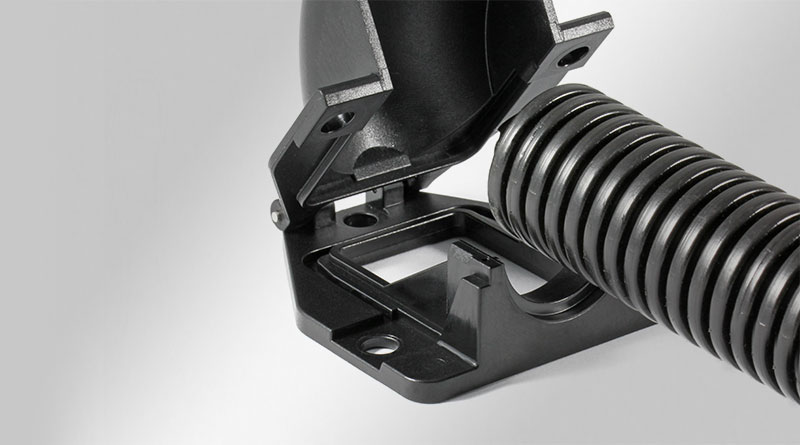

The liftable cover is tightly fixed by a hinge.
Therefore, the system is fast and easy to install.
CONFiX™ FWS is offered in the following versions:
- CONFiX™ FWS-A with metric internal thread M16 to M50

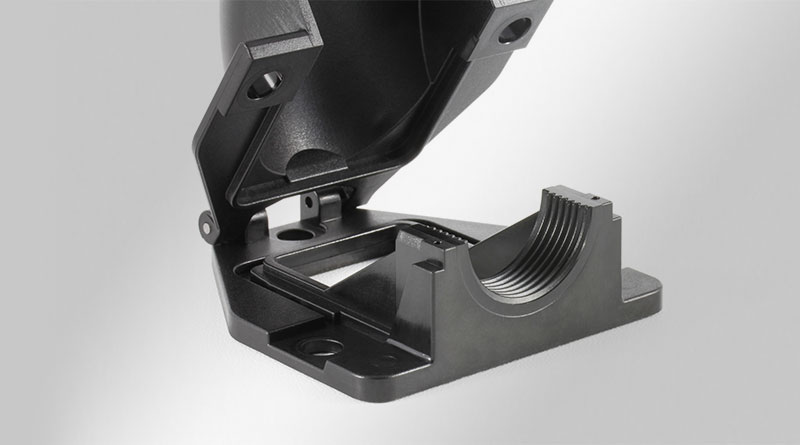

- CONFiX™ FWS-B with a grooved conduit clip for types with sizes NW 13, 17, 23, 29, 37 and 50
The available colours are grey (RAL 7011) and black (RAL 9001).
Specificaties
| IP-classificatie (EN 60529) | IP54 |
| Vlam klasse | UL94-V0, zelfdovend |
| Temperatuur | -30 C° tot 100 C° |
| Materiaal | Polycarbonaat |
| Montage type | Schroefbevestiging |
| Eigenschappen | zonder siliconen, halogeenvrij |
Voordelen
- Scharnierend deksel
- Snelle en eenvoudige assemblage
- Functioneel ontwerp
Producttypes en maten
CONFiX™ FWS-A 16 gy
| Art.nr. | 31381 |
| EAN | 4251269300219 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 49 mm |
| Breedte | 45 mm |
| Hoogte | 32 mm |
| Schroefdraad | M16 × 1,5 |
| Kleur | grijs (RAL 7011) |
| Aantal schroefgaten | 3 |
| Diameter van schroefgaten | 4,3 mm |
CONFiX™ FWS-A 20 bk
| Art.nr. | 31383 |
| EAN | 4251269300226 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 49 mm |
| Breedte | 45 mm |
| Hoogte | 32 mm |
| Schroefdraad | M20 × 1,5 |
| Kleur | zwart |
| Aantal schroefgaten | 3 |
| Diameter van schroefgaten | 4,3 mm |
CONFiX™ FWS-A 20 gy
| Art.nr. | 31384 |
| EAN | 4251269300233 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 49 mm |
| Breedte | 45 mm |
| Hoogte | 32 mm |
| Schroefdraad | M20 × 1,5 |
| Kleur | grijs (RAL 7011) |
| Aantal schroefgaten | 3 |
| Diameter van schroefgaten | 4,3 mm |
CONFiX™ FWS-A 25 bk
| Art.nr. | 31386 |
| EAN | 4251269300240 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 67 mm |
| Breedte | 63 mm |
| Hoogte | 41 mm |
| Schroefdraad | M25 × 1,5 |
| Kleur | zwart |
| Aantal schroefgaten | 3 |
| Diameter van schroefgaten | 6,6 mm |
CONFiX™ FWS-A 25 gy
| Art.nr. | 31387 |
| EAN | 4251269300257 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 67 mm |
| Breedte | 63 mm |
| Hoogte | 41 mm |
| Schroefdraad | M25 × 1,5 |
| Kleur | grijs (RAL 7011) |
| Aantal schroefgaten | 3 |
| Diameter van schroefgaten | 6,6 mm |
CONFiX™ FWS-A 32 bk
| Art.nr. | 31389 |
| EAN | 4251269300264 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 85 mm |
| Breedte | 76 mm |
| Hoogte | 51 mm |
| Schroefdraad | M32 × 1,5 |
| Kleur | zwart |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6,6 mm |
CONFiX™ FWS-A 32 gy
| Art.nr. | 31390 |
| EAN | 4251269300271 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 85 mm |
| Breedte | 76 mm |
| Hoogte | 51 mm |
| Schroefdraad | M32 × 1,5 |
| Kleur | grijs (RAL 7011) |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6,6 mm |
CONFiX™ FWS-A 40 bk
| Art.nr. | 31392 |
| EAN | 4251269300288 |
| Aantal | 5 |
| Montage type | Schroefbevestiging |
| Lengte | 97 mm |
| Breedte | 92 mm |
| Hoogte | 56 mm |
| Schroefdraad | M40 × 1,5 |
| Kleur | zwart |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6,6 mm |
CONFiX™ FWS-A 40 gy
| Art.nr. | 31393 |
| EAN | 4251269300295 |
| Aantal | 5 |
| Montage type | Schroefbevestiging |
| Lengte | 97 mm |
| Breedte | 92 mm |
| Hoogte | 56 mm |
| Schroefdraad | M40 × 1,5 |
| Kleur | grijs (RAL 7011) |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6,6 mm |
CONFiX™ FWS-A 50 bk
| Art.nr. | 31395 |
| EAN | 4251269300301 |
| Aantal | 5 |
| Montage type | Schroefbevestiging |
| Lengte | 111 mm |
| Breedte | 100 mm |
| Hoogte | 73 mm |
| Schroefdraad | M50 × 1,5 |
| Kleur | zwart |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6,6 mm |
CONFiX™ FWS-A 50 gy
| Art.nr. | 31396 |
| EAN | 4251269300318 |
| Aantal | 5 |
| Montage type | Schroefbevestiging |
| Lengte | 111 mm |
| Breedte | 100 mm |
| Hoogte | 73 mm |
| Schroefdraad | M50 × 1,5 |
| Kleur | grijs (RAL 7011) |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6,6 mm |
CONFiX™ FWS-B 11 bk
| Art.nr. | 31410 |
| EAN | 4251269300325 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 49 mm |
| Breedte | 45 mm |
| Hoogte | 32 mm |
| Kleur | zwart |
| Nominale afmeting | NW 13 |
| Aantal schroefgaten | 3 |
| Diameter van schroefgaten | 4,3 mm |
CONFiX™ FWS-B 11 gy
| Art.nr. | 31411 |
| EAN | 4251269300332 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 49 mm |
| Breedte | 45 mm |
| Hoogte | 32 mm |
| Kleur | grijs (RAL 7011) |
| Nominale afmeting | NW 13 |
| Aantal schroefgaten | 3 |
| Diameter van schroefgaten | 4,3 mm |
CONFiX™ FWS-B 16 bk
| Art.nr. | 31413 |
| EAN | 4251269300349 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 49 mm |
| Breedte | 45 mm |
| Hoogte | 32 mm |
| Kleur | zwart |
| Nominale afmeting | NW 17 |
| Aantal schroefgaten | 3 |
| Diameter van schroefgaten | 4,3 mm |
CONFiX™ FWS-B 16 gy
| Art.nr. | 31414 |
| EAN | 4251269300356 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 49 mm |
| Breedte | 45 mm |
| Hoogte | 32 mm |
| Kleur | grijs (RAL 7011) |
| Nominale afmeting | NW 17 |
| Aantal schroefgaten | 3 |
| Diameter van schroefgaten | 4,3 mm |
CONFiX™ FWS-B 21 bk
| Art.nr. | 31416 |
| EAN | 4251269300363 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 67 mm |
| Breedte | 63 mm |
| Hoogte | 41 mm |
| Kleur | zwart |
| Nominale afmeting | NW 23 |
| Aantal schroefgaten | 3 |
| Diameter van schroefgaten | 6,6 mm |
CONFiX™ FWS-B 21 gy
| Art.nr. | 31417 |
| EAN | 4251269300370 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 67 mm |
| Breedte | 63 mm |
| Hoogte | 41 mm |
| Kleur | grijs (RAL 7011) |
| Nominale afmeting | NW 23 |
| Aantal schroefgaten | 3 |
| Diameter van schroefgaten | 6,6 mm |
CONFiX™ FWS-B 29 bk
| Art.nr. | 31419 |
| EAN | 4251269300387 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 85 mm |
| Breedte | 76 mm |
| Hoogte | 51 mm |
| Kleur | zwart |
| Nominale afmeting | NW 29 |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6,6 mm |
CONFiX™ FWS-B 29 gy
| Art.nr. | 31420 |
| EAN | 4251269300394 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Lengte | 85 mm |
| Breedte | 76 mm |
| Hoogte | 51 mm |
| Kleur | grijs (RAL 7011) |
| Nominale afmeting | NW 29 |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6,6 mm |
CONFiX™ FWS-B 36 bk
| Art.nr. | 31422 |
| EAN | 4251269300400 |
| Aantal | 5 |
| Montage type | Schroefbevestiging |
| Lengte | 97 mm |
| Breedte | 92 mm |
| Hoogte | 56 mm |
| Kleur | zwart |
| Nominale afmeting | NW 37 |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6,6 mm |
CONFiX™ FWS-B 36 gy
| Art.nr. | 31423 |
| EAN | 4251269300417 |
| Aantal | 5 |
| Montage type | Schroefbevestiging |
| Lengte | 97 mm |
| Breedte | 92 mm |
| Hoogte | 56 mm |
| Kleur | grijs (RAL 7011) |
| Nominale afmeting | NW 37 |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6,6 mm |
CONFiX™ FWS-B 48 bk
| Art.nr. | 31425 |
| EAN | 4251269300424 |
| Aantal | 5 |
| Montage type | Schroefbevestiging |
| Lengte | 111 mm |
| Breedte | 100 mm |
| Hoogte | 73 mm |
| Kleur | zwart |
| Nominale afmeting | NW 50 |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6,6 mm |
CONFiX™ FWS-B 48 gy
| Art.nr. | 31426 |
| EAN | 4251269300431 |
| Aantal | 5 |
| Montage type | Schroefbevestiging |
| Lengte | 111 mm |
| Breedte | 100 mm |
| Hoogte | 73 mm |
| Kleur | grijs (RAL 7011) |
| Nominale afmeting | NW 50 |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6,6 mm |
