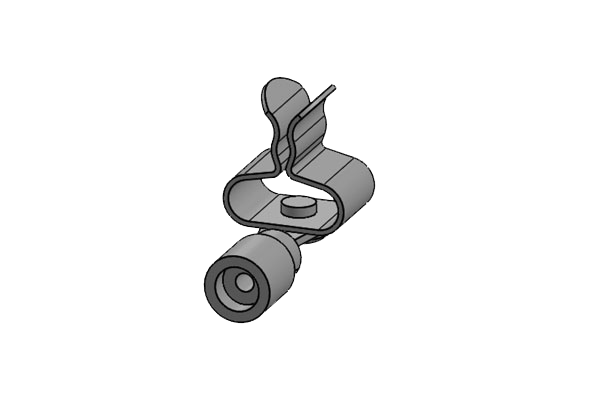

RCL 0.5-1.5mm²|SKL 1.5-3
| Art.nr. | 36296.1 |
| EAN | 4251269319655 |
| VPE | 25 |
| Aantal schermklemmen | 1 |
| Voor aantal kabels | 1 |
| Min. schermdiam. | 1,5 mm |
| Max. schermdiam. | 3 mm |
| Lengte | 20 mm |
| Breedte | 11,8 mm |
| Hoogte | 17,8 mm |
-
Producten»EMC Schermklemmen voor kabelafscherming
EMC-schermklemmen met kabelschoen
met of zonder geïntegreerde kabelschoen
EMC shield clamps are used, where the shield of cables must be connected to the earth potential. They are easy to use and effective in earthing single cable shields. The shield clamps are mounted on ring cable lugs which can be crimped on PE conductors.
The RCLZ-M shield clamps allow a secure fixing of the cable with cable ties.
The size of the ring cable lug diameter is shown by differing colours:
- Red: 0.5 - 1.5 mm²
- Blue: 1.0 - 2.5 mm²
- Yellow: 4 - 6 mm²
Specificaties
| Materiaal |
Schermklem:
Verenstaal, verzinkt
Montagevoet: Polycarbonaat |
| Temperatuur | -30 C° tot 120 C° |
| Eigenschappen | trillingsbestendig |
| Montage type | Klemmen |
Voordelen
- Groot contactoppervlak
- Het veerontwerp vereist geen aanpassingen en houdt permanent contact met de kabelafscherming
- Schok- en trillingsbestendig, onderhoudsvrij
- UL listed
Producttypes en maten
RCL 1.0-2.5mm²|SKL 1.5-3
| Art.nr. | 36297.1 |
| EAN | 4251269319679 |
| VPE | 25 |
| Aantal schermklemmen | 1 |
| Voor aantal kabels | 1 |
| Min. schermdiam. | 1,5 mm |
| Max. schermdiam. | 3 mm |
| Lengte | 21 mm |
| Breedte | 11,8 mm |
| Hoogte | 18,2 mm |
RCL 4-6mm²|SKL 1.5-3
| Art.nr. | 36298.1 |
| EAN | 4251269319693 |
| VPE | 25 |
| Aantal schermklemmen | 1 |
| Voor aantal kabels | 1 |
| Min. schermdiam. | 1,5 mm |
| Max. schermdiam. | 3 mm |
| Lengte | 24 mm |
| Breedte | 11,8 mm |
| Hoogte | 19,1 mm |
RCL 0.5-1.5mm²|MSKL 3-12
| Art.nr. | 36296.2 |
| EAN | 4251269319662 |
| VPE | 25 |
| Aantal schermklemmen | 1 |
| Voor aantal kabels | 1 |
| Min. schermdiam. | 3 mm |
| Max. schermdiam. | 12 mm |
| Lengte | 20 mm |
| Breedte | 14,9 mm |
| Hoogte | 25,4 mm |
RCL 1.0-2.5mm²|MSKL 3-12
| Art.nr. | 36297.2 |
| EAN | 4251269319686 |
| VPE | 25 |
| Aantal schermklemmen | 1 |
| Voor aantal kabels | 1 |
| Min. schermdiam. | 3 mm |
| Max. schermdiam. | 12 mm |
| Lengte | 21 mm |
| Breedte | 14,9 mm |
| Hoogte | 25,8 mm |
RCL 4-6mm²|MSKL 3-12
| Art.nr. | 36298.2 |
| EAN | 4251269319709 |
| VPE | 25 |
| Aantal schermklemmen | 1 |
| Voor aantal kabels | 1 |
| Min. schermdiam. | 3 mm |
| Max. schermdiam. | 12 mm |
| Lengte | 24 mm |
| Breedte | 14,9 mm |
| Hoogte | 26,7 mm |
RCLZ-M 0.5-1.5mm²|MSKL 3-12
| Art.nr. | 36301.2 |
| EAN | 4251269322327 |
| VPE | 25 |
| Aantal schermklemmen | 1 |
| Voor aantal kabels | 1 |
| Min. schermdiam. | 3 mm |
| Max. schermdiam. | 12 mm |
| Lengte | 45,5 mm |
| Breedte | 15 mm |
| Hoogte | 26 mm |
RCLZ-M 1.0-2.5mm²|MSKL 3-12
| Art.nr. | 36302.2 |
| EAN | 4251269322334 |
| VPE | 25 |
| Aantal schermklemmen | 1 |
| Voor aantal kabels | 1 |
| Min. schermdiam. | 3 mm |
| Max. schermdiam. | 12 mm |
| Lengte | 46,5 mm |
| Breedte | 15 mm |
| Hoogte | 26 mm |
RCLZ-M 4-6 mm²|MSKL 3-12
| Art.nr. | 36303.2 |
| EAN | 4251269322341 |
| VPE | 25 |
| Aantal schermklemmen | 1 |
| Voor aantal kabels | 1 |
| Min. schermdiam. | 3 mm |
| Max. schermdiam. | 12 mm |
| Lengte | 49,5 mm |
| Breedte | 15 mm |
| Hoogte | 27 mm |
