CONFiX™ WST NW 10
| Numer części | 31200.xxxxx |
| Opak. | 1 |
| Normalny rozmiar | NW 10 |
| Średnica zewnętrzna | 13,6 mm |
| Wewnętrzna średnica | 8,7 mm |
| Promień gięcia (statyczny) | 25 mm |
dostępny
-
Produkty
»
CONFiX™ przepusty kablowe do peszli ochronnych
»
CONFiX™ WST dzielone węże ochronne
CONFiX™ WST dzielone węże ochronne
do kabli ze złączami

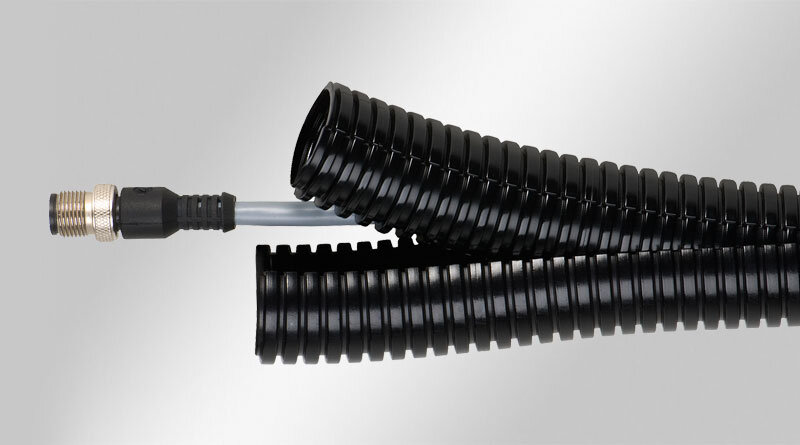

Wąż CONFiX™ WST jest dzielonym dwuczęściowym karbowanym peszlem - perfekcyjny do przeprowadzania standardowych i prefabrykowanych kabli w trudnych warunkach.
W powiązaniu z dławnicą KVT-W90 zachowany zostaje wysoki stopień elastyczności. Liczne rozmiary peszla można zastosować dzięki szerokiej gamie modułów uszczelniających (patrz moduły uszczelniające KT - strona 44 - 46).
Długość peszla CONFiX™ WST można dopasować zgodnie z zastosowaniem.
Określanie indywidualnej długości:
Numery zamówienia (np.):
Długość = 1.500 mm --> Numer części: 31200.01500
Wszystkie peszle tniemy na odcinki (min. 0,5 m)
Specyfikacja
| Zakres temperatur | -40 C° do 105 C° |
| Materiał | Polipropylen |
| Właściwości | odporne na promieniowanie UV |
Zalety i korzyści
- Modernizacja i konserwacja mogą być przeprowadzone łatwo i szybko
Rodzaje i rozmiary produktów
CONFiX™ WST NW 14
| Numer części | 31210.xxxxx |
| Opak. | 1 |
| Normalny rozmiar | NW 14 |
| Średnica zewnętrzna | 18,5 mm |
| Wewnętrzna średnica | 12,5 mm |
| Promień gięcia (statyczny) | 35 mm |
| Kompatybilny z CONFiX™ FWS | 31410, 31411 |
dostępny
CONFiX™ WST NW 16
| Numer części | 31215.xxxxx |
| Opak. | 1 |
| Normalny rozmiar | NW 16 |
| Średnica zewnętrzna | 21,5 mm |
| Wewnętrzna średnica | 16 mm |
| Promień gięcia (statyczny) | 40 mm |
| Kompatybilny z CONFiX™ FWS | 31413, 31414 |
dostępny
CONFiX™ WST NW 20
| Numer części | 31220.xxxxx |
| Opak. | 1 |
| Normalny rozmiar | NW 20 |
| Średnica zewnętrzna | 25,5 mm |
| Wewnętrzna średnica | 19,5 mm |
| Promień gięcia (statyczny) | 45 mm |
dostępny
CONFiX™ WST NW 23
| Numer części | 31230.xxxxx |
| Opak. | 1 |
| Normalny rozmiar | NW 23 |
| Średnica zewnętrzna | 31 mm |
| Wewnętrzna średnica | 24,2 mm |
| Promień gięcia (statyczny) | 50 mm |
| Kompatybilny z CONFiX™ FWS | 31416, 31417 |
dostępny
CONFiX™ WST NW 29
| Numer części | 31235.xxxxx |
| Opak. | 1 |
| Normalny rozmiar | NW 29 |
| Średnica zewnętrzna | 35,5 mm |
| Wewnętrzna średnica | 27,3 mm |
| Promień gięcia (statyczny) | 90 mm |
| Kompatybilny z CONFiX™ FWS | 31419, 31420 |
dostępny
CONFiX™ WST NW 37
| Numer części | 31240.xxxxx |
| Opak. | 1 |
| Normalny rozmiar | NW 37 |
| Średnica zewnętrzna | 41,4 mm |
| Wewnętrzna średnica | 31 mm |
| Promień gięcia (statyczny) | 110 mm |
| Kompatybilny z CONFiX™ FWS | 31422, 31423 |
dostępny
CONFiX™ WST NW 45
| Numer części | 31250.xxxxx |
| Opak. | 1 |
| Normalny rozmiar | NW 45 |
| Średnica zewnętrzna | 54 mm |
| Wewnętrzna średnica | 42,7 mm |
| Promień gięcia (statyczny) | 130 mm |
| Kompatybilny z CONFiX™ FWS | 31425, 31426 |
dostępny
CONFiX™ WST NW 70
| Numer części | 31260.xxxxx |
| Opak. | 1 |
| Normalny rozmiar | NW 70 |
| Średnica zewnętrzna | 79,8 mm |
| Wewnętrzna średnica | 66,5 mm |
| Promień gięcia (statyczny) | 190 mm |
dostępny
Nie znalazłeś jeszcze nic odpowiedniego?
Wypróbuj narzędzie ProductFinderAssembly video
Convince yourself of the simple and time-saving assembly of our products.
Watch the assembly video!
Simply assemble the cable entry component with grommets
Always find the right size and the right cable grommets for your cable entry!
Odpowiednie akcesoria

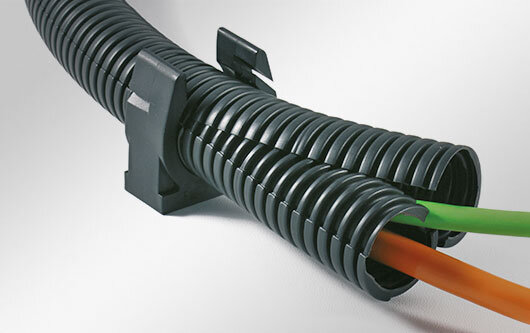

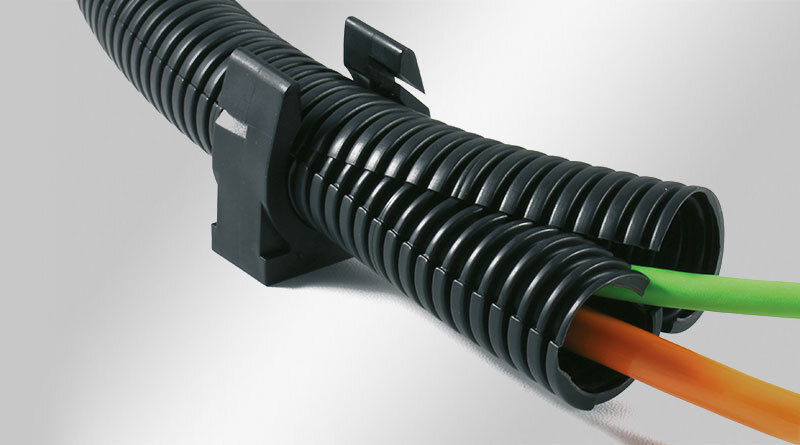

CONFiX™ SH
Uchwyty do peszli
Uchwyty do peszli do bezpiecznego mocowania dzielonych węży ochronnych CONFiX™ WST.
Nadaje się do:
CONFiX™ FWS
Mocowanie panelowe peszli, IP54
Mocowanie panelowe pod kątem 90° umożliwia wprowadzenie przewodów z rur karbowanych, peszli pod kątem 90° przez złącze kablowe (FWS-A) lub bezpośrednio (FWS-B).
KT szary
Dzielne moduły uszczelniające, szare, IP66/IP68 / UL Typ 12/4X*
Dzielone moduły uszczelniające dla kabli o średnicach od 1 do 17 i od 13 do 35 mm. Dopasowane do przepustów kablowych KEL i dławic kablowych KVT.

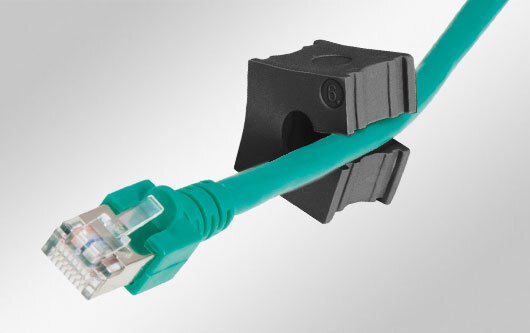

KT czarny
Dzielne moduły uszczelniające, szare / czarne, IP66/IP68
Dzielone moduły uszczelniające dla kabli o średnicach od 1 do 17 i od 13 do 35 mm. Dopasowane do przepustów kablowych KEL i dławic kablowych KVT.

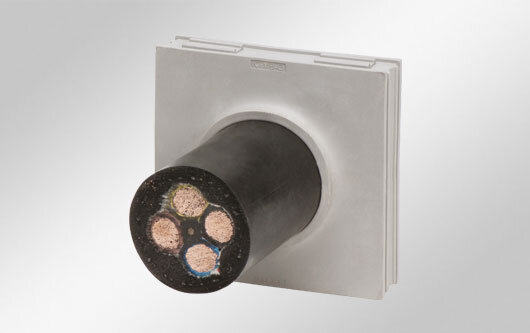

KTMB 183
Duże wielozakresowe moduły uszczelniające do przepustów kablowych KEL 183, IP54 / UL Typ 12
Duże, elastyczne, wielozakresowe moduły uszczelniające dla kabli o średnicy aż do 75 mm. Dopasowane do przepustów kablowych KEL 183

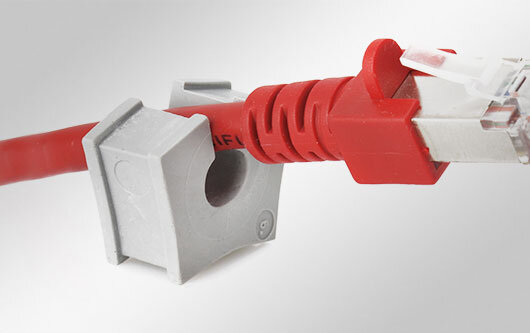

QT
Dzielone moduły uszczelniające do systemów QUICK, IP54
Dzielone moduły uszczelniające do kabli o średnicach od 1 do 15 mm. Dopasowane do przepustów kablowych KEL-QUICK i dławic kablowych QVT.

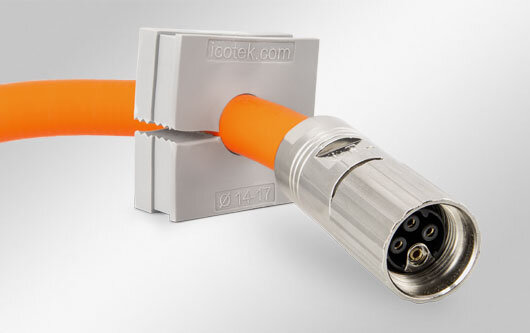

QTMB
Dzielone wielozakresowe moduły uszczelniające do systemów QUICK, IP54
Dzielone moduły uszczelniające do kabli o średnicach od 14 do 29 mm. Dopasowane do przepustów kablowych KEL-QUICK.

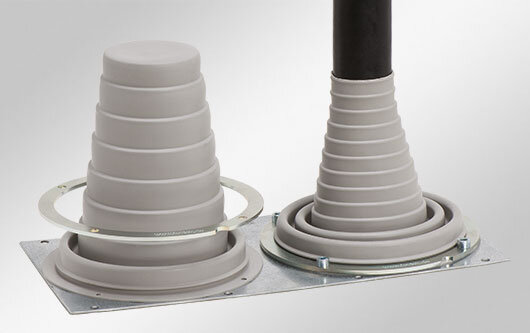

KEL-ULTRA flex
Przepust kablowy w kształcie piramidy, IP66 / UL Typ 12
Wysoce elastyczny przepust kablowy w kształcie piramidy dla kabli o średnicy od 25 do 115 mm.
Możesz być także zainteresowany następującymi produktami

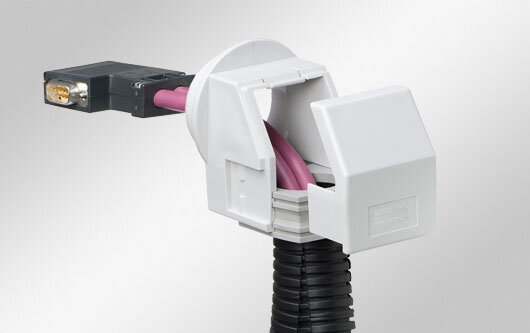

KVT-W90
Dzielone dławice kablowe 90°, M32-M50, IP54
Dzielone dławice kablowe do przeprowadzenia prefabrykowanych kabli pod kątem 90 stopni do ściany szafy.

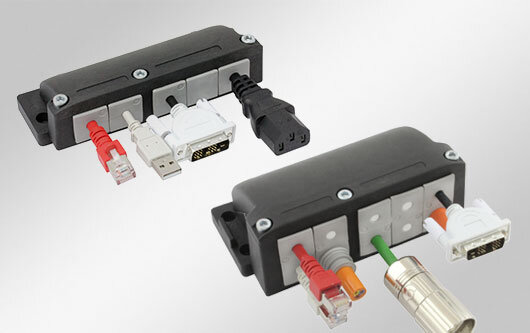

KEL-FG | KEL-FG-E
Ramy kołnierzowe, IP54 / UL Typ 12
Ramy przepustowe do przeprowadzenia kabli prefabrykowanych i peszli pod kątem 90° stopni do ściany szafy. Dostępne w jedno, dwupoziomowej wersji.

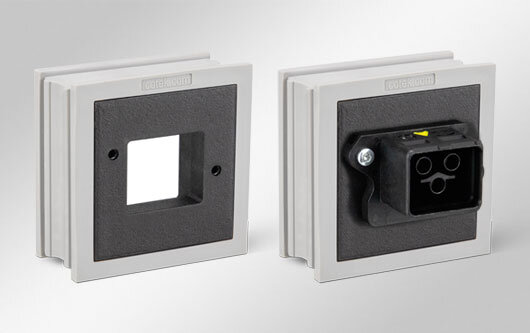

AT-PP
Moduł uszczelniający z adapterem dla systemów KEL, złączy PushPull, IP65
Moduł uszczelniający z adapterem oparty o moduły uszczelniające KT, stosowany do systemów złączy PushPull.
EMC-KEL-DS
Systemy dzielonych przepustów kablowych EMC, IP55
W przypadku zakłóceń EMI przechodzących przez przewody i pola przepustów, nasze dzielone systemy przepustów kablowych EMC oferują skuteczny sposób na przekierowanie i zablokowanie tych zakłóceń.
Klamry uziemiajace EMC do obwodów drukowanych
Klamry uziemiajace EMC do obwodów drukowanych
Klamra uziemiajace EMC z nóżkami lutowniczymi do ekranowania EMI na obwodach drukowanych (PCB).

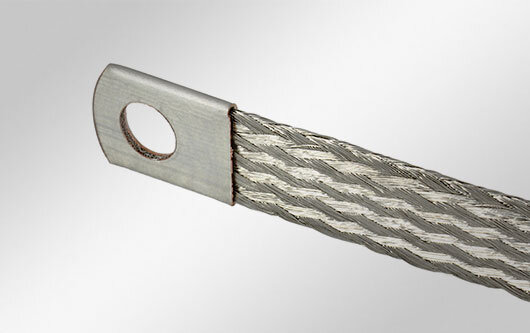

Taśmy uziemiające
