Zaciski ekranujące EMC stosowane są tam, gdzie ekrany kabli muszą być uziemione. Są łatwe w użyciu i skuteczne w uziemianiu ekranów pojedynczych kabli.

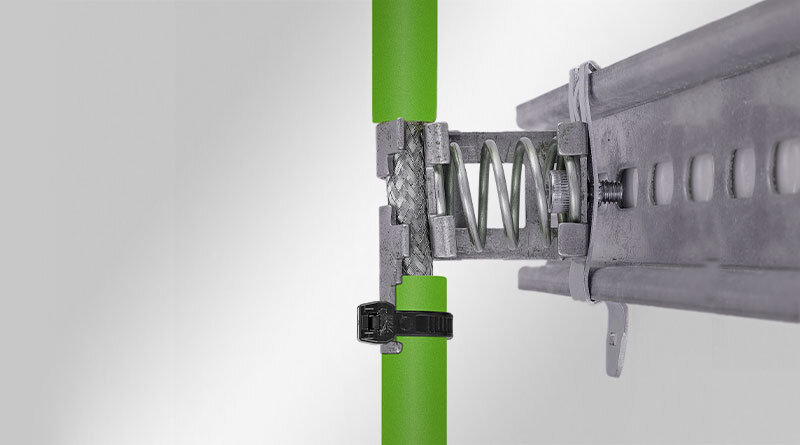

W przypadku stosowania zacisków kablowych ze zintegrowanym odciążeniem naprężeń kable można mocować za pomocą osłony kabla przy użyciu opasek zaciskowych. W ten sposób uzyskuje się odciążenie zgodne z normą EN 62444. Oferujemy również zaciski ekranujące EMC z funkcją podwójnego odciążenia zgodnie z wytycznymi instalacji PROFINET.

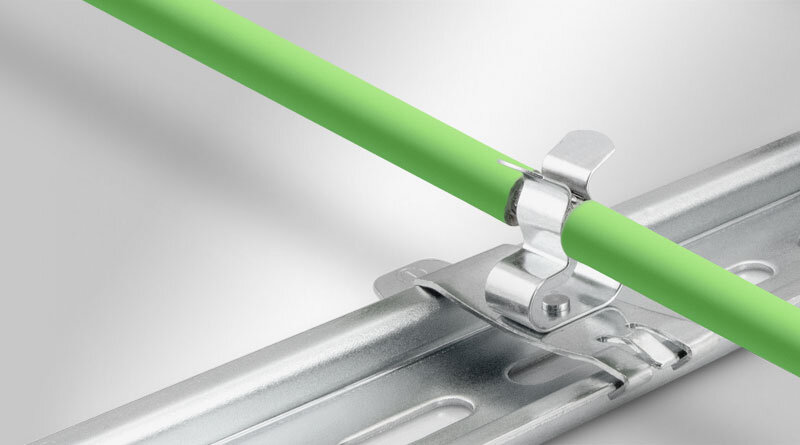

Dzięki specjalnej konstrukcji zakresy mocowania MSKL są bardzo duże, a wymiary są stosunkowo małe. (Przykład: MSKL 3-12, zmontowany z ekranem kabla 12 mm: szerokość 26,25 mm).

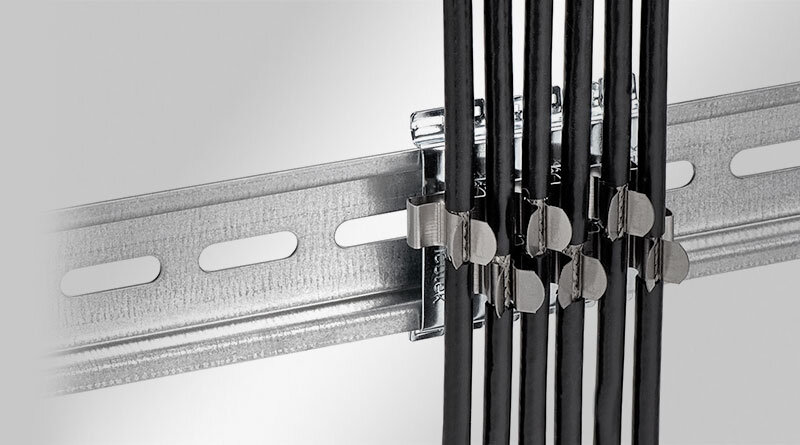

Naprzemienny układ niezwykle wąskiego zacisku ekranu SFS|SKL maksymalizuje wykorzystanie przestrzeni. Nadaje się do zastosowań wymagających ekranowania EMC w pobliżu punktów przyłączeniowych lub wejść sterownika.

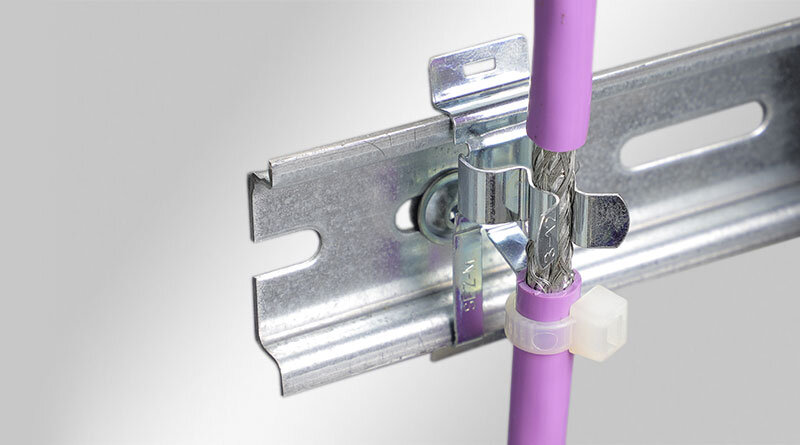

Zaciski ekranu można łatwo zamocować, zatrzaskując je na szynach DIN 35 mm.
| Materiał | Klamry uziemiające: Stal sprężynowa, ocynkowana Klamry uziemiające: Stal, ocynkowana galwanicznie Stopka zatrzaskowa: Stal sprężynowa |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Właściwości | odporny na wibracje |
| Numer części | 37616 |
| EAN | 4251269316937 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | MSKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 3 mm |
| Maks. średnica ekranu kabla | 12 mm |
| Długość | 50,3 mm |
| Mocowanie przewodów | Nie |
| Szerokość | 15 mm |
| Wysokość | 26 mm |
| Numer części | 37618 |
| EAN | 4251269316944 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | MSKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 8 mm |
| Maks. średnica ekranu kabla | 18 mm |
| Długość | 50,3 mm |
| Mocowanie przewodów | Nie |
| Szerokość | 20 mm |
| Wysokość | 32,2 mm |
| Numer części | 36243 |
| EAN | 4251269302329 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 1,5 mm |
| Maks. średnica ekranu kabla | 3 mm |
| Długość | 50,4 mm |
| Mocowanie przewodów | Nie |
| Szerokość | 14 mm |
| Wysokość | 20 mm |
| Numer części | 36244 |
| EAN | 4251269302336 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 3 mm |
| Maks. średnica ekranu kabla | 6 mm |
| Długość | 50,4 mm |
| Mocowanie przewodów | Nie |
| Szerokość | 14 mm |
| Wysokość | 20,5 mm |
| Numer części | 36245 |
| EAN | 4251269302343 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 6 mm |
| Maks. średnica ekranu kabla | 8 mm |
| Długość | 50,4 mm |
| Mocowanie przewodów | Nie |
| Szerokość | 14 mm |
| Wysokość | 21,9 mm |
| Numer części | 36246 |
| EAN | 4251269302350 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 8 mm |
| Maks. średnica ekranu kabla | 11 mm |
| Długość | 50,4 mm |
| Mocowanie przewodów | Nie |
| Szerokość | 14 mm |
| Wysokość | 26,9 mm |
| Numer części | 36247 |
| EAN | 4251269302367 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 11 mm |
| Maks. średnica ekranu kabla | 17 mm |
| Długość | 50,4 mm |
| Mocowanie przewodów | Nie |
| Szerokość | 21 mm |
| Wysokość | 33,9 mm |
| Numer części | 36248 |
| EAN | 4251269302374 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 17 mm |
| Maks. średnica ekranu kabla | 22 mm |
| Długość | 50,4 mm |
| Mocowanie przewodów | Nie |
| Szerokość | 26,5 mm |
| Wysokość | 41,4 mm |
| Numer części | 36249 |
| EAN | 4251269302381 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 22 mm |
| Maks. średnica ekranu kabla | 30 mm |
| Długość | 50,4 mm |
| Mocowanie przewodów | Nie |
| Szerokość | 34,5 mm |
| Wysokość | 45,8 mm |
| Numer części | 36250 |
| EAN | 4251269302398 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 30 mm |
| Maks. średnica ekranu kabla | 38 mm |
| Długość | 50,4 mm |
| Mocowanie przewodów | Nie |
| Szerokość | 46,5 mm |
| Wysokość | 68 mm |
| Numer części | 36252 |
| EAN | 4251269302411 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 38 mm |
| Maks. średnica ekranu kabla | 48 mm |
| Długość | 44 mm |
| Mocowanie przewodów | Nie |
| Szerokość | 48,5 mm |
| Wysokość | 77,5 mm |
| Numer części | 36810 |
| EAN | 4251269304873 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 1,5 mm |
| Maks. średnica ekranu kabla | 3 mm |
| Długość | 43,4 mm |
| Mocowanie przewodów | Nie |
| Szerokość | 11,8 mm |
| Wysokość | 21,5 mm |
| Numer części | 36815 |
| EAN | 4251269304880 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 3 mm |
| Maks. średnica ekranu kabla | 6 mm |
| Długość | 43,4 mm |
| Mocowanie przewodów | Nie |
| Szerokość | 11,8 mm |
| Wysokość | 22,2 mm |
| Numer części | 36820 |
| EAN | 4251269304897 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 6 mm |
| Maks. średnica ekranu kabla | 8 mm |
| Długość | 43,4 mm |
| Mocowanie przewodów | Nie |
| Szerokość | 11,8 mm |
| Wysokość | 23,6 mm |
| Numer części | 37620 |
| EAN | 4251269316951 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | MSKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 3 mm |
| Maks. średnica ekranu kabla | 12 mm |
| Długość | 43,4 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 15 mm |
| Wysokość | 29,3 mm |
| Wysokość montażu | 20 mm |
| Numer części | 37622 |
| EAN | 4251269316968 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | MSKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 8 mm |
| Maks. średnica ekranu kabla | 18 mm |
| Długość | 61,4 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 20 mm |
| Wysokość | 32,7 mm |
| Numer części | 36850 |
| EAN | 4251269304903 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 1,5 mm |
| Maks. średnica ekranu kabla | 3 mm |
| Długość | 56,9 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 14 mm |
| Wysokość | 20,3 mm |
| Numer części | 36855 |
| EAN | 4251269304910 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 3 mm |
| Maks. średnica ekranu kabla | 6 mm |
| Długość | 56,9 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 14 mm |
| Wysokość | 21 mm |
| Numer części | 36860 |
| EAN | 4251269304927 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 6 mm |
| Maks. średnica ekranu kabla | 8 mm |
| Długość | 56,9 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 14 mm |
| Wysokość | 22,4 mm |
| Numer części | 36865 |
| EAN | 4251269304934 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 8 mm |
| Maks. średnica ekranu kabla | 11 mm |
| Długość | 56,9 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 14 mm |
| Wysokość | 27,4 mm |
| Numer części | 36870 |
| EAN | 4251269304941 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 11 mm |
| Maks. średnica ekranu kabla | 17 mm |
| Długość | 71,8 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 21 mm |
| Wysokość | 34,4 mm |
| Numer części | 36875 |
| EAN | 4251269304958 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 17 mm |
| Maks. średnica ekranu kabla | 22 mm |
| Długość | 71,8 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 26,5 mm |
| Wysokość | 41,9 mm |
| Numer części | 36880 |
| EAN | 4251269304965 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 22 mm |
| Maks. średnica ekranu kabla | 30 mm |
| Długość | 71,8 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 35 mm |
| Wysokość | 46 mm |
| Numer części | 36885 |
| EAN | 4251269319105 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 30 mm |
| Maks. średnica ekranu kabla | 38 mm |
| Długość | 71,8 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 46,5 mm |
| Wysokość | 68 mm |
| Numer części | 37620.150 |
| EAN | 4251269321146 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | MSKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 3 mm |
| Maks. średnica ekranu kabla | 12 mm |
| Długość | 59 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 14,9 mm |
| Wysokość | 28,4 mm |
| Wysokość montażu | 21,5 mm |
| Numer części | 37622.150 |
| EAN | 4251269321153 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | MSKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 8 mm |
| Maks. średnica ekranu kabla | 18 mm |
| Długość | 59 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 19,7 mm |
| Wysokość | 34,7 mm |
| Wysokość montażu | 27,7 mm |
| Numer części | 36850.150 |
| EAN | 4251269321160 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 1,5 mm |
| Maks. średnica ekranu kabla | 3 mm |
| Długość | 54,5 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 14 mm |
| Wysokość | 20,8 mm |
| Wysokość montażu | 13,9 mm |
| Numer części | 36855.150 |
| EAN | 4251269321177 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 3 mm |
| Maks. średnica ekranu kabla | 6 mm |
| Długość | 54,5 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 14 mm |
| Wysokość | 21,4 mm |
| Wysokość montażu | 14,5 mm |
| Numer części | 36860.150 |
| EAN | 4251269321184 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 6 mm |
| Maks. średnica ekranu kabla | 8 mm |
| Długość | 54,5 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 14 mm |
| Wysokość | 22,9 mm |
| Wysokość montażu | 16 mm |
| Numer części | 36865.150 |
| EAN | 4251269321191 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 8 mm |
| Maks. średnica ekranu kabla | 11 mm |
| Długość | 54,5 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 14 mm |
| Wysokość | 27,9 mm |
| Wysokość montażu | 21 mm |
| Numer części | 36870.150 |
| EAN | 4251269321207 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 11 mm |
| Maks. średnica ekranu kabla | 17 mm |
| Długość | 80 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 21 mm |
| Wysokość | 34,9 mm |
| Wysokość montażu | 28 mm |
| Numer części | 36875.150 |
| EAN | 4251269321214 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 17 mm |
| Maks. średnica ekranu kabla | 22 mm |
| Długość | 80 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 26,5 mm |
| Wysokość | 42,4 mm |
| Wysokość montażu | 35,5 mm |
| Numer części | 36880.150 |
| EAN | 4251269321221 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Liczba klamry uziemiające | 1 |
| Typ klamry | SKL |
| Dla max. liczba kabli | 1 |
| Min. średnica ekranu kabla | 22 mm |
| Maks. średnica ekranu kabla | 30 mm |
| Długość | 80 mm |
| Mocowanie przewodów | Tak |
| Szerokość | 35 mm |
| Wysokość | 47 mm |
| Wysokość montażu | 40,1 mm |
| Numer części | 36229 |
| EAN | 4251269302237 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Długość | 43,4 mm |
| Szerokość | 7 mm |
| Wysokość | 8,5 mm |
| Liczba otworów na śruby | 1 |
| Średnica otworów na śruby | 3,2 mm |
| Numer części | 36230 |
| EAN | 4251269302244 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Długość | 50,3 mm |
| Szerokość | 14 mm |
| Wysokość | 6,8 mm |
| Liczba otworów na śruby | 1 |
| Średnica otworów na śruby | 4,1 mm |
| Gwint | M4 |
| Numer części | 36221 |
| EAN | 4251269319167 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Miejsce montażu | Szyna DIN 35 mm |
| Długość | 50,3 mm |
| Szerokość | 14 mm |
| Wysokość | 6,8 mm |
| Liczba otworów na śruby | 1 |
| Średnica otworów na śruby | 5,1 mm |
| Gwint | M5 |
Dzisiejsza technologia procesów przemysłowych jest znacznie bardziej wrażliwa na zakłócenia elektromagnetyczne, co stwarza potrzebę odpowiedniej kompatybilności elektromagnetycznej.
Ale co to znaczy?
Ten film wyraźnie wyjaśnia, dlaczego EMC jest tak ważny.
Dzielone dławice kablowe dla prefabrykowanych kabli z gwintem metrycznym o przekrojach od M25 do M63.
Dzielony przepust kablowy dla kabli zasilających o średnicach do 65 mm
Moduł uszczelniający z adapterem oparty o moduły uszczelniające KT, stosowany do mocowania kwadratowego M23 o wymiarach 19.8 na 19.8 mm
Hydrauliczny wybijak do wycinania w stali nierdzewnej V2A, blasze stalowej, aluminium lub tworzywach sztucznych. Nadaje się do stempli okrągłych i prostokątnych. Dostępne również z zestawami matryc do wybijania metrycznych M16 - M63.
Płyty podłogowe do szaf z rozsuwanymi ramami, dopasowane do ram przepustów kablowych KEL-U / KEL-QUICK / KEL-JUMBO.
