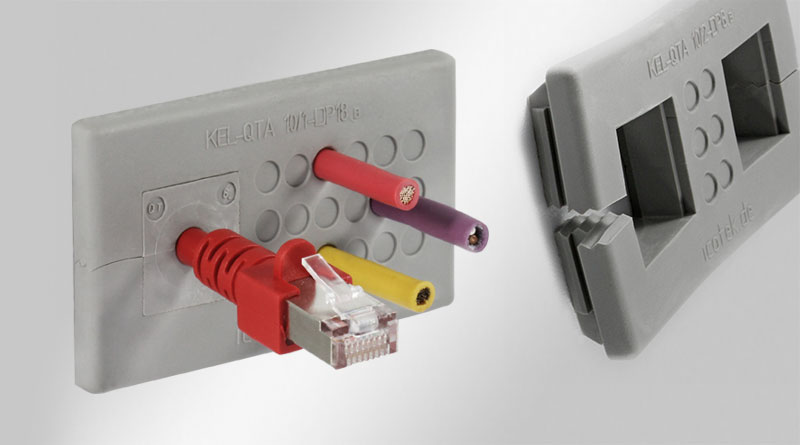

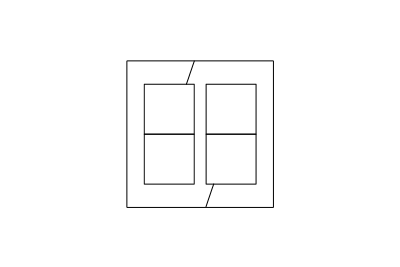

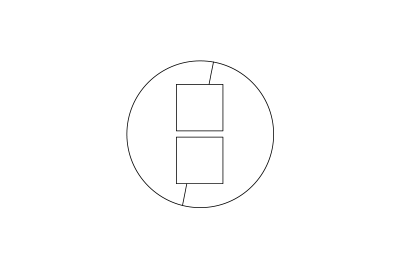

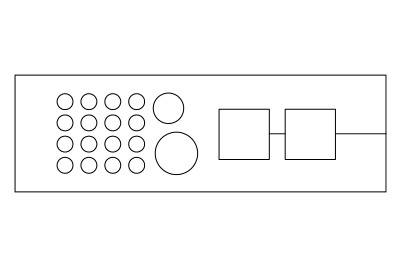

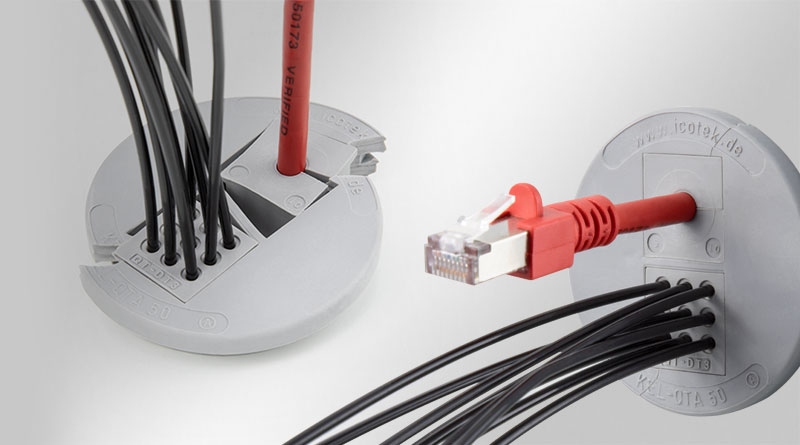

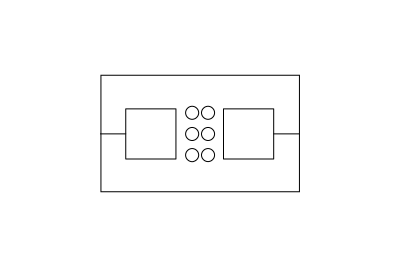

Dzielone, wciskane przepusty (IP54) do prowadzenia wstępnie zakończonych i standardowych kabli z wykorzystaniem dzielonych modułów QT lub membran. Dopasowane do wycięć dla 10- i 24-pinowych złączy przemysłowych. Kompaktowy rozmiar KEL-QTA-B nadaje się do wycięć 45,5 x 45,5 mm. Okrągłe wersje KEL-QTA nadają się do wycięć o średnicy 32/50 mm.
KEL-QTA z łatwością poprowadzi wstępnie zarobione kable, przewody wielożyłowe, węże lub przewody bez użycia narzędzi do montażu.
| IP stopień ochrony | IP54 |
| Klasa ogniowa | UL94-V0, samogasnący |
| Zakres temperatur | -40 C° do 100 C° |
| Materiał | Elastomer |
| Opcje montażu | Montowane na zatrzask |
| Właściwości | odporne na promieniowanie UV, Nie zawiera silikonu, Nie zawiera halogenu |
| Numer części | 43644 |
| EAN | 4251269310379 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 16 |
| Maks. średnica kabli, prefabrykowane | 15 mm |
| Długość | 142 mm |
| Szerokość | 44 mm |
| Wysokość | 12 mm |
| Wysokość montażu | 5 mm |
| Rozmiar wycięcia | 112 × 36 mm |
| Dla min. grubość ściany | 1,5 mm |
| Do maksymalnej grubości ściany | 2,5 mm |
| Nadaje się do modułów | 4 x QT mały |
| Numer części | 43645 |
| EAN | 4251269310386 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 16 |
| Maks. średnica kabli, prefabrykowane | 15 mm |
| Długość | 142 mm |
| Szerokość | 44 mm |
| Wysokość | 12 mm |
| Wysokość montażu | 5 mm |
| Rozmiar wycięcia | 112 × 36 mm |
| Dla min. grubość ściany | 2,8 mm |
| Do maksymalnej grubości ściany | 4 mm |
| Nadaje się do modułów | 4 x QT mały |
| Numer części | 43642 |
| EAN | 4251269310355 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 26 |
| Maks. średnica kabli, prefabrykowane | 15 mm |
| Maks. średnica kabli, standardowe | 16 mm |
| Długość | 142 mm |
| Szerokość | 44 mm |
| Wysokość | 12 mm |
| Wysokość montażu | 5 mm |
| Rozmiar wycięcia | 112 × 36 mm |
| Dla min. grubość ściany | 1,5 mm |
| Do maksymalnej grubości ściany | 2,5 mm |
| Nadaje się do modułów | 2 x QT mały |
| Numer części | 43643 |
| EAN | 4251269310362 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 26 |
| Maks. średnica kabli, prefabrykowane | 15 mm |
| Maks. średnica kabli, standardowe | 16 mm |
| Długość | 142 mm |
| Szerokość | 44 mm |
| Wysokość | 12 mm |
| Wysokość montażu | 5 mm |
| Rozmiar wycięcia | 112 × 36 mm |
| Dla min. grubość ściany | 2,8 mm |
| Do maksymalnej grubości ściany | 4 mm |
| Nadaje się do modułów | 2 x QT mały |
| Numer części | 43656 |
| EAN | 4251269310409 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 14 |
| Maks. średnica kabli, prefabrykowane | 15 mm |
| Maks. średnica kabli, standardowe | 5 mm |
| Długość | 75 mm |
| Szerokość | 44 mm |
| Wysokość | 12 mm |
| Wysokość montażu | 5 mm |
| Rozmiar wycięcia | 65 × 36 mm |
| Dla min. grubość ściany | 1,5 mm |
| Do maksymalnej grubości ściany | 2,5 mm |
| Nadaje się do modułów | 2 x QT mały |
| Numer części | 43659 |
| EAN | 4251269310423 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 14 |
| Maks. średnica kabli, prefabrykowane | 15 mm |
| Maks. średnica kabli, standardowe | 5 mm |
| Długość | 75 mm |
| Szerokość | 44 mm |
| Wysokość | 12 mm |
| Wysokość montażu | 5 mm |
| Rozmiar wycięcia | 65 × 36 mm |
| Dla min. grubość ściany | 2,8 mm |
| Do maksymalnej grubości ściany | 4 mm |
| Nadaje się do modułów | 2 x QT mały |
| Numer części | 43655 |
| EAN | 4251269310393 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 22 |
| Maks. średnica kabli, prefabrykowane | 15 mm |
| Maks. średnica kabli, standardowe | 5 mm |
| Długość | 75 mm |
| Szerokość | 44 mm |
| Wysokość | 12 mm |
| Wysokość montażu | 5 mm |
| Rozmiar wycięcia | 65 × 36 mm |
| Dla min. grubość ściany | 1,5 mm |
| Do maksymalnej grubości ściany | 2,5 mm |
| Nadaje się do modułów | 1 x QT mały |
| Numer części | 43658 |
| EAN | 4251269310416 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 22 |
| Maks. średnica kabli, prefabrykowane | 15 mm |
| Maks. średnica kabli, standardowe | 5 mm |
| Długość | 75 mm |
| Szerokość | 44 mm |
| Wysokość | 12 mm |
| Wysokość montażu | 5 mm |
| Rozmiar wycięcia | 65 × 36 mm |
| Dla min. grubość ściany | 2,8 mm |
| Do maksymalnej grubości ściany | 4 mm |
| Nadaje się do modułów | 1 x QT mały |
| Numer części | 43660 |
| EAN | 4251269310430 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 16 |
| Maks. średnica kabli, prefabrykowane | 15 mm |
| Długość | 55 mm |
| Szerokość | 55 mm |
| Wysokość | 11 mm |
| Wysokość montażu | 5 mm |
| Rozmiar wycięcia | 46 × 46 mm |
| Dla min. grubość ściany | 1,5 mm |
| Do maksymalnej grubości ściany | 2,5 mm |
| Nadaje się do modułów | 4 x QT mały |
| Numer części | 43632 |
| EAN | 4251269310331 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 4 |
| Maks. średnica kabli, prefabrykowane | 15 mm |
| Długość | 0 mm |
| Szerokość | 0 mm |
| Wysokość | 12 mm |
| Wysokość montażu | 5 mm |
| Dla min. grubość ściany | 1,5 mm |
| Do maksymalnej grubości ściany | 2,5 mm |
| Nadaje się do modułów | 1 x QT mały |
| Numer części | 43636 |
| EAN | 4251269310348 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 4 |
| Maks. średnica kabli, prefabrykowane | 15 mm |
| Długość | 0 mm |
| Szerokość | 0 mm |
| Wysokość | 12 mm |
| Wysokość montażu | 5 mm |
| Dla min. grubość ściany | 2,8 mm |
| Do maksymalnej grubości ściany | 4 mm |
| Nadaje się do modułów | 1 x QT mały |
| Numer części | 43622 |
| EAN | 4251269310317 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 8 |
| Maks. średnica kabli, prefabrykowane | 15 mm |
| Długość | 0 mm |
| Szerokość | 0 mm |
| Wysokość | 12 mm |
| Wysokość montażu | 5 mm |
| Dla min. grubość ściany | 1,5 mm |
| Do maksymalnej grubości ściany | 2,5 mm |
| Nadaje się do modułów | 2 x QT mały |
| Numer części | 43626 |
| EAN | 4251269310324 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 8 |
| Maks. średnica kabli, prefabrykowane | 15 mm |
| Długość | 0 mm |
| Szerokość | 0 mm |
| Wysokość | 12 mm |
| Wysokość montażu | 5 mm |
| Dla min. grubość ściany | 2,8 mm |
| Do maksymalnej grubości ściany | 4 mm |
| Nadaje się do modułów | 2 x QT mały |
