SC|RLFZ-M (x3)
| ArtNr. | 38070.100 |
| EAN | 4251269319976 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 3 |
| För antal kablar | 3 |
| Längd | 58 mm |
| Bredd | 54,1 mm |
| Höjd | 16,2 mm |
| Monteringshöjd | 16,2 mm |
-
Produkter
»
EMC-avskärmningsklämmor
»
EMC Radfot för 30 mm C-skena
EMC Radfot för 30 mm C-skena
med integrerad dragentlastning
EMC skärmklämmor används på alla ställen där skärmen av enstaka ledningar måste förbindas med masspotentialen. Den möjliggör en säker och enkel skärmning av kablar. Det finns olika längder av bärare som kan kombineras flexibelt med upp till 12 SKL eller MSKL skärmklämmor (beroende på bärarvarianten).
Ledningen kan dragavlastas enligt EN 62444 med buntband. Detta sker över yttre kabelmanteln.
Följande EMC-skärmklämmor kan användas beroende på ledningstvärsnittet:
SKL 1.5-3 | SKL 3-6 | SKL 6-8 | SKL 8-11
MSKL 3-12
SKL skärmklämmorna är parallela, MSKL skärmklämmorna förfogar över en tvåradig förskjutning. Genom den nästan perfekta anordningen är de därför väldigt platssparande.

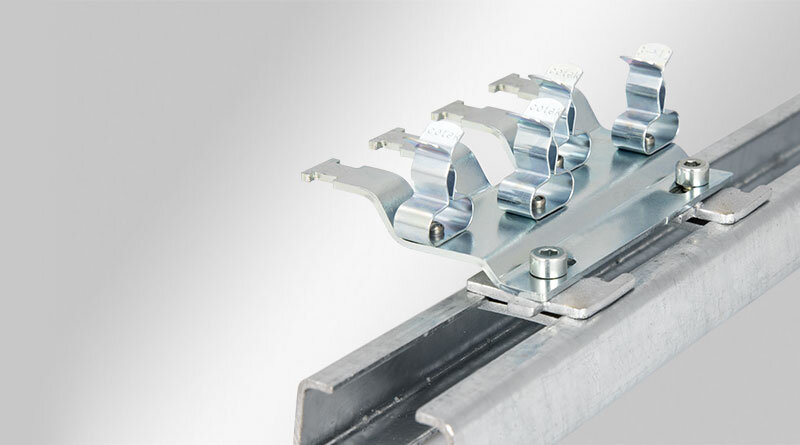

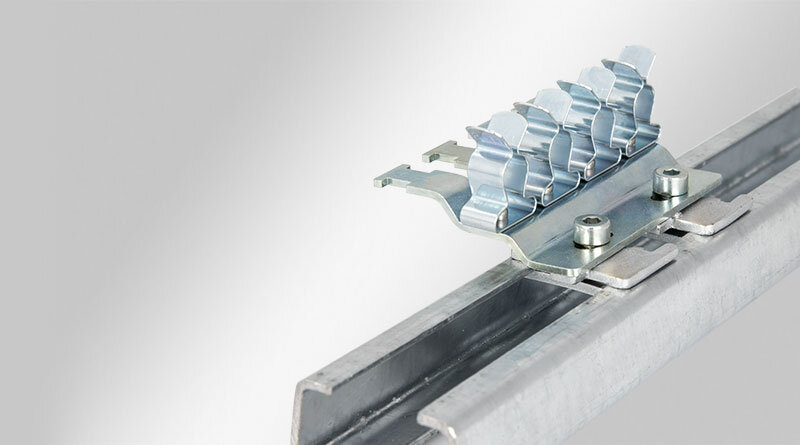

Produkten monteras med en SC-skruvfot på C-skenor.
Specifikationer
| Material | Skärmklämma: Fjäderstål, förzinkad Monteringsfot: Pozinkovaná ocel Skruvbar monteringsfot: Pozinkovaná ocel |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| Egenskaper | vibrationssäker |
Fördelar
- Stor kontaktyta
- Skyddskontakt och avlastning avskild
- Enklaste montage/demontage
- Fjäder designen kräver inga justeringar och kommer att permanent hålla kontakt med kabelskärmen
- Stöt- och vibrationstålig, underhållsfri
- Konstruerad för tillämpningar med hög densitet
- Anpassning av radfoten är möjlig hos kundfordringen
- För montering på alla C-skenor
Produkttyper och storlekar

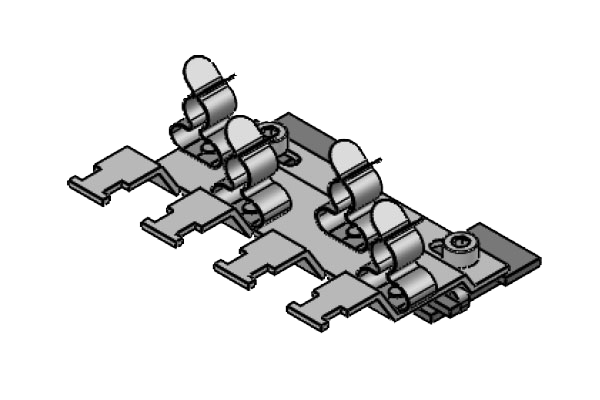

SC|RLFZ-M (x4)
| ArtNr. | 38071.100 |
| EAN | 4251269319983 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 4 |
| För antal kablar | 4 |
| Längd | 79 mm |
| Bredd | 54,1 mm |
| Höjd | 16,2 mm |
| Monteringshöjd | 16,2 mm |

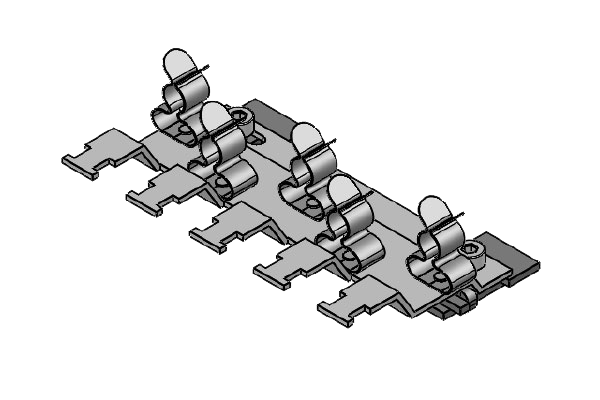

SC|RLFZ-M (x5)
| ArtNr. | 38072.100 |
| EAN | 4251269319990 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 5 |
| För antal kablar | 5 |
| Längd | 99,7 mm |
| Bredd | 54,1 mm |
| Höjd | 16,2 mm |
| Monteringshöjd | 16,2 mm |

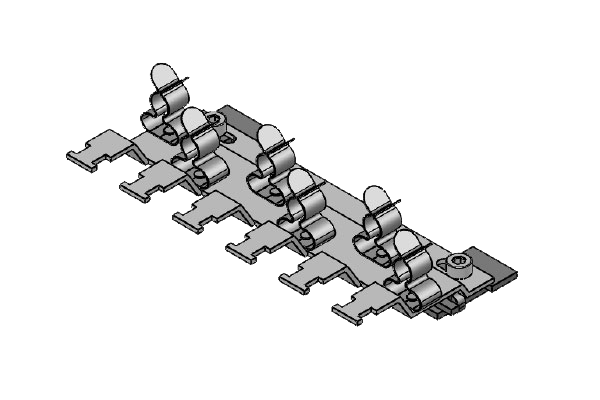

SC|RLFZ-M (x6)
| ArtNr. | 38073.100 |
| EAN | 4251269320002 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 6 |
| För antal kablar | 6 |
| Längd | 120,7 mm |
| Bredd | 54,1 mm |
| Höjd | 16,2 mm |
| Monteringshöjd | 16,2 mm |

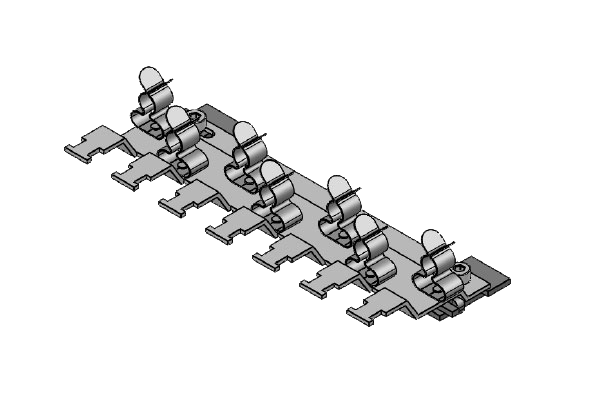

SC|RLFZ-M (x7)
| ArtNr. | 38074.100 |
| EAN | 4251269320019 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 7 |
| För antal kablar | 7 |
| Längd | 141,7 mm |
| Bredd | 54,1 mm |
| Höjd | 16,2 mm |
| Monteringshöjd | 16,2 mm |

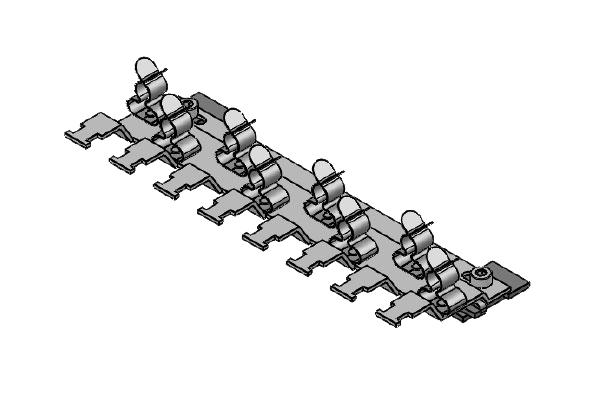

SC|RLFZ-M (x8)
| ArtNr. | 38075.100 |
| EAN | 4251269320026 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 8 |
| För antal kablar | 8 |
| Längd | 162,7 mm |
| Bredd | 54,1 mm |
| Höjd | 16,2 mm |
| Monteringshöjd | 16,2 mm |

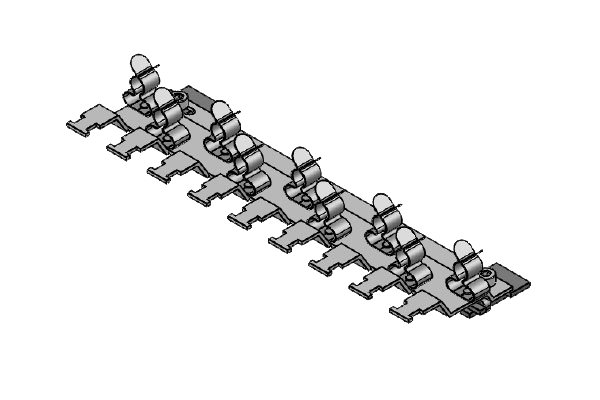

SC|RLFZ-M (x9)
| ArtNr. | 38076.100 |
| EAN | 4251269320033 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 9 |
| För antal kablar | 9 |
| Längd | 183,7 mm |
| Bredd | 54,1 mm |
| Höjd | 16,2 mm |
| Monteringshöjd | 16,2 mm |

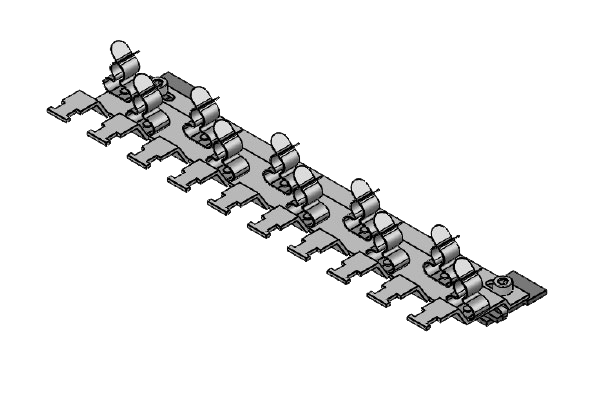

SC|RLFZ-M (x10)
| ArtNr. | 38077.100 |
| EAN | 4251269320040 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 10 |
| För antal kablar | 10 |
| Längd | 204,7 mm |
| Bredd | 54,1 mm |
| Höjd | 16,2 mm |
| Monteringshöjd | 16,2 mm |

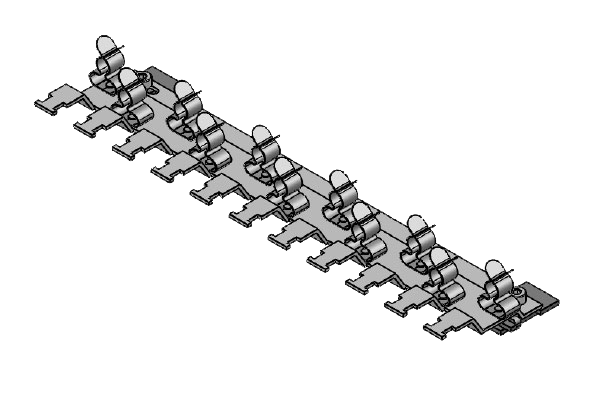

SC|RLFZ-M (x11)
| ArtNr. | 38078.100 |
| EAN | 4251269320057 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 11 |
| För antal kablar | 11 |
| Längd | 226 mm |
| Bredd | 54,1 mm |
| Höjd | 16,2 mm |
| Monteringshöjd | 16,2 mm |

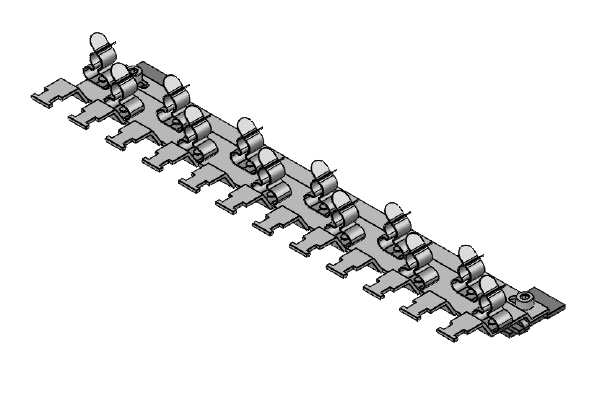

SC|RLFZ-M (x12)
| ArtNr. | 38079.100 |
| EAN | 4251269320064 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 12 |
| För antal kablar | 12 |
| Längd | 246,7 mm |
| Bredd | 54,1 mm |
| Höjd | 16,2 mm |
| Monteringshöjd | 16,2 mm |

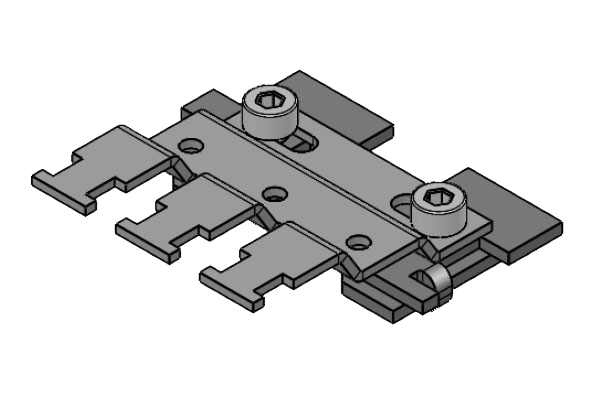

SC|RLFZ (x3)
| ArtNr. | 38005.100 |
| EAN | 4251269319877 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 3 |
| För antal kablar | 3 |
| Längd | 41,2 mm |
| Bredd | 44,4 mm |
| Höjd | 12,5 mm |
| Monteringshöjd | 12,5 mm |

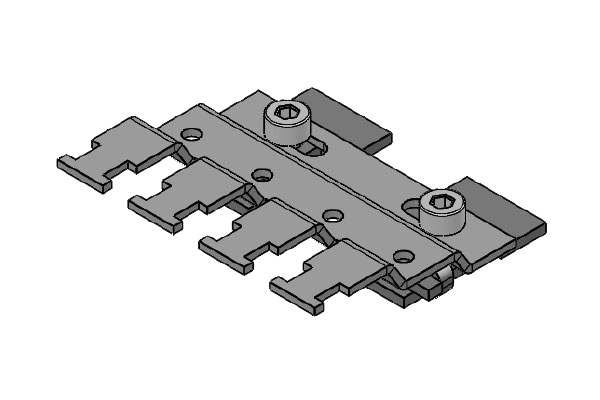

SC|RLFZ (x4)
| ArtNr. | 38010.100 |
| EAN | 4251269319884 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 4 |
| För antal kablar | 4 |
| Längd | 56,8 mm |
| Bredd | 44,4 mm |
| Höjd | 12,5 mm |
| Monteringshöjd | 12,5 mm |

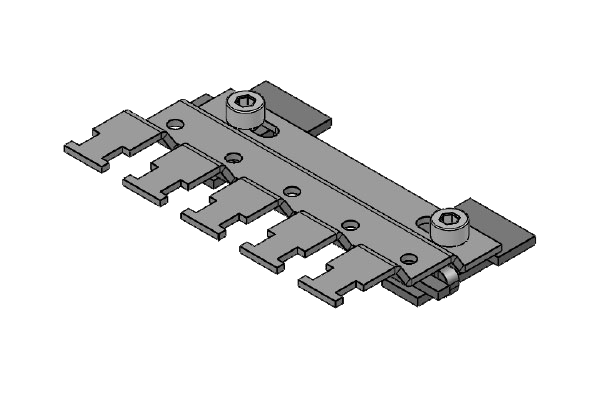

SC|RLFZ (x5)
| ArtNr. | 38015.100 |
| EAN | 4251269319891 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 5 |
| För antal kablar | 5 |
| Längd | 72,4 mm |
| Bredd | 44,4 mm |
| Höjd | 12,5 mm |
| Monteringshöjd | 12,5 mm |

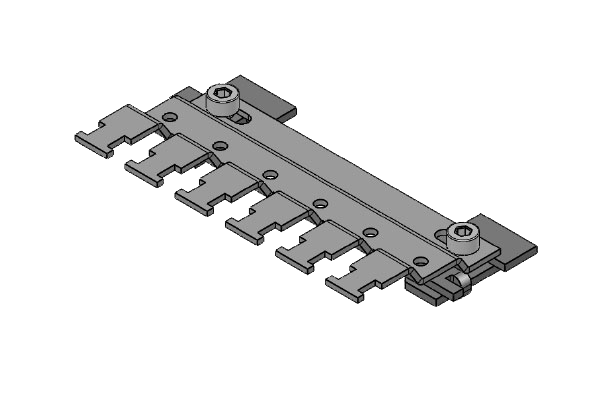

SC|RLFZ (x6)
| ArtNr. | 38020.100 |
| EAN | 4251269319907 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 6 |
| För antal kablar | 6 |
| Längd | 88 mm |
| Bredd | 44,4 mm |
| Höjd | 12,5 mm |
| Monteringshöjd | 12,5 mm |

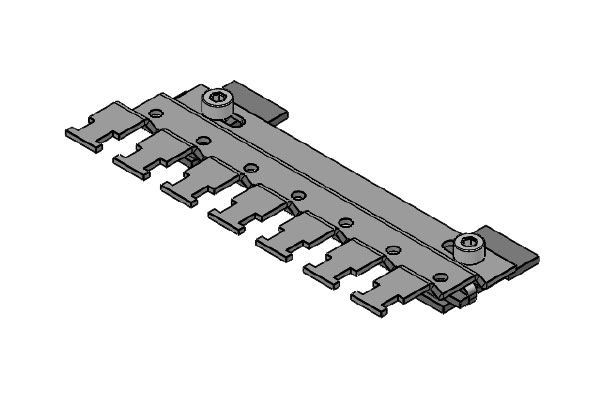

SC|RLFZ (x7)
| ArtNr. | 38025.100 |
| EAN | 4251269319914 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 7 |
| För antal kablar | 7 |
| Längd | 103,6 mm |
| Bredd | 44,4 mm |
| Höjd | 12,5 mm |
| Monteringshöjd | 12,5 mm |

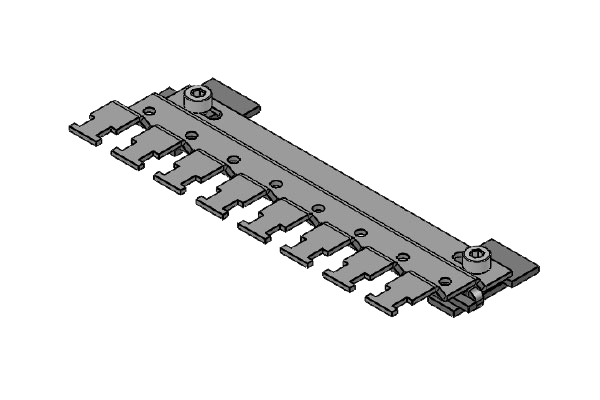

SC|RLFZ (x8)
| ArtNr. | 38030.100 |
| EAN | 4251269319921 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 8 |
| För antal kablar | 8 |
| Längd | 119,2 mm |
| Bredd | 44,4 mm |
| Höjd | 12,5 mm |
| Monteringshöjd | 12,5 mm |

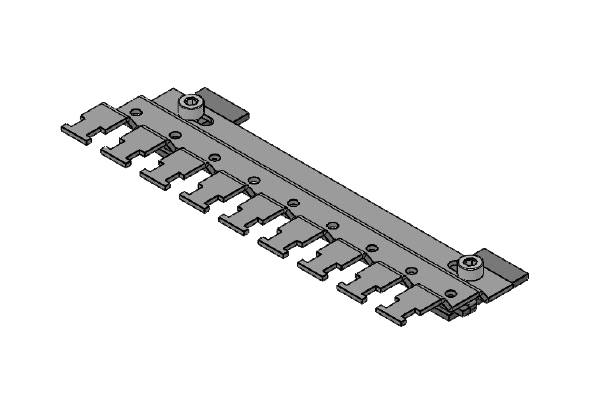

SC|RLFZ (x9)
| ArtNr. | 38035.100 |
| EAN | 4251269319938 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 9 |
| För antal kablar | 9 |
| Längd | 134,8 mm |
| Bredd | 44,4 mm |
| Höjd | 12,5 mm |
| Monteringshöjd | 12,5 mm |

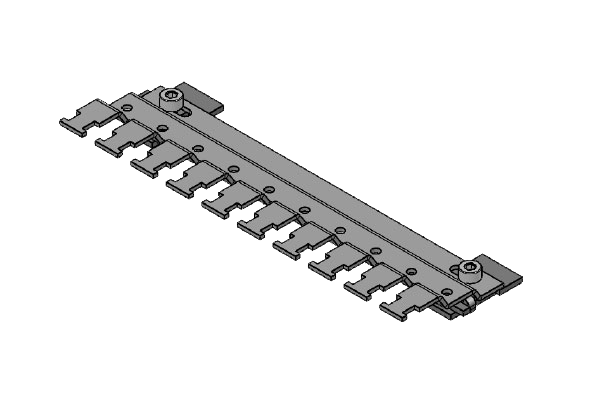

SC|RLFZ (x10)
| ArtNr. | 38040.100 |
| EAN | 4251269319945 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 10 |
| För antal kablar | 10 |
| Längd | 150,4 mm |
| Bredd | 44,4 mm |
| Höjd | 12,5 mm |
| Monteringshöjd | 12,5 mm |

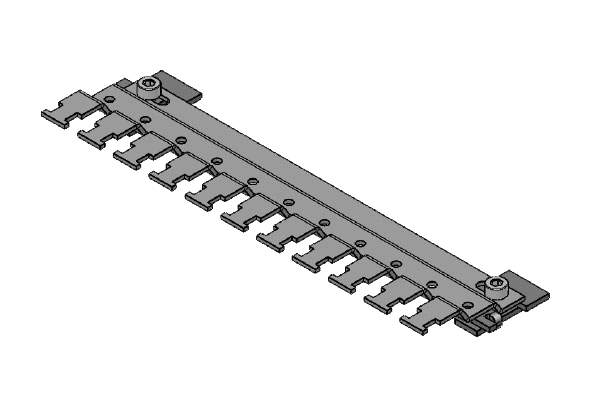

SC|RLFZ (x11)
| ArtNr. | 38045.100 |
| EAN | 4251269319952 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 11 |
| För antal kablar | 11 |
| Längd | 166 mm |
| Bredd | 44,4 mm |
| Höjd | 12,5 mm |
| Monteringshöjd | 12,5 mm |

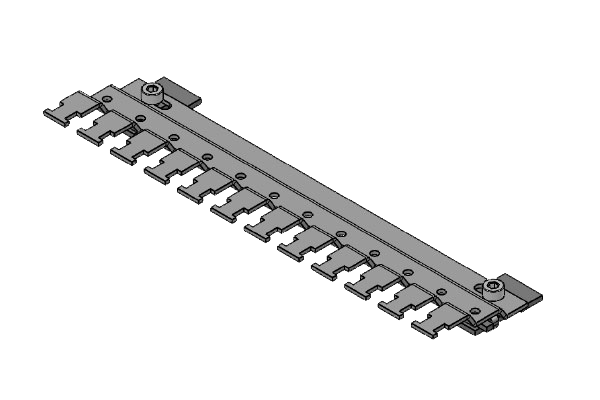

SC|RLFZ (x12)
| ArtNr. | 38050.100 |
| EAN | 4251269319969 |
| Antal | 1 |
| Monteringstyp | Skruvmontering |
| Monteringsplats | 30 mm DIN-skena |
| För antal modulplattor MP | 12 |
| För antal kablar | 12 |
| Längd | 181,6 mm |
| Bredd | 44,4 mm |
| Höjd | 12,5 mm |
| Monteringshöjd | 12,5 mm |
