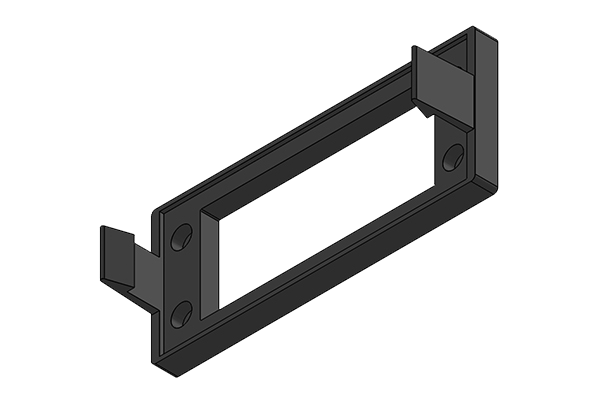

KEL-SNAP 24
| ArtNr. | 42042 |
| EAN | 4251269307652 |
| Antal | 10 |
| Längd | 155 mm |
| Bredd | 64 mm |
| Höjd | 38 mm |
| Monteringshöjd | 38 mm |
| Antal skruvhål | 4 |
| Skruvhålens diameter | 5,5 mm |
| Lämplig för: | KEL 24, KEL-U 24, KEL-QUICK 24 |
-
Produkter
»
Kabelgenomföringssystem för kablar med kontakt
»
KEL-SNAP Monteringsramar
KEL-SNAP Monteringsramar
Snap-in för kabelgenomföring / IP54 / UL Typ 12
Den patenterade KEL-SNAP-ramen ger en snabb montering av KEL / KEL-U / KEL-QUICK / KEL-FG-A systemet vid behov. Kontrollpaneler, skåp eller maskiner kan vara utrustade med KEL-SNAP-ramen vid leverans, vilket möjliggör en enkel inskjutning av KEL-ramen när kablar och ledningar dirigeras. Perfekt för kapslingar som är underhållsintensiva eller för en installation vid ett senare tillfälle.
En håltagning på 46 mm kan också väljas istället för 36 mm. Således kan prefabricerade flerstiftskontakter användas. En platt gummipackning ingår i sändningen.
Täckplattan BPK-SNAP används för att försluta utskärningen av montageramen KEL-SNAP.
Specifikationer
| IP-Klass (EN 60529) | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| Material |
Polyamid
|
| Brandklass | UL94-V0, självslocknande |
| Temperatur | −40 C° till 140 C° |
| Egenskaper | silikonfri, halogenfri |
| Monteringstyp | Skruvmontering |
| Monteringshöjd | 38 mm |
Fördelar
- Vid demontering (t.ex. underhåll) är inte skruvning och urskruvning av KEL-ram nödvändig
- Borrmall identisk med KEL-ram (förutom KEL-SNAP-B)
- Integrerad packning
- Tidigare monterade KEL-ramar monteras snabbt och enkelt
Produkttyper och storlekar
KEL-SNAP 24-E
| ArtNr. | 42044 |
| EAN | 4251269307669 |
| Antal | 1 |
| Längd | 155 mm |
| Bredd | 89 mm |
| Höjd | 38 mm |
| Monteringshöjd | 38 mm |
| Antal skruvhål | 4 |
| Skruvhålens diameter | 5,5 mm |
| Lämplig för: | KEL 24-E |
KEL-SNAP 24-MT
| ArtNr. | 42046 |
| EAN | 4251269307676 |
| Antal | 1 |
| Längd | 155 mm |
| Bredd | 108 mm |
| Höjd | 38 mm |
| Monteringshöjd | 38 mm |
| Antal skruvhål | 6 |
| Skruvhålens diameter | 5,5 mm |
| Lämplig för: | KEL 24-MT |
KEL-SNAP 16
| ArtNr. | 42040 |
| EAN | 4251269307645 |
| Antal | 10 |
| Längd | 128 mm |
| Bredd | 64 mm |
| Höjd | 38 mm |
| Monteringshöjd | 38 mm |
| Antal skruvhål | 4 |
| Skruvhålens diameter | 5,5 mm |
| Lämplig för: | KEL 16, KEL-U 16, KEL-QUICK 16 |
KEL-SNAP 10
| ArtNr. | 42039 |
| EAN | 4251269307638 |
| Antal | 10 |
| Längd | 108 mm |
| Bredd | 64 mm |
| Höjd | 38 mm |
| Monteringshöjd | 38 mm |
| Antal skruvhål | 4 |
| Skruvhålens diameter | 5,5 mm |
| Lämplig för: | KEL 10, KEL-U 10, KEL-QUICK 10 |
KEL-SNAP-B
| ArtNr. | 42038 |
| EAN | 4251269307621 |
| Antal | 10 |
| Längd | 81 mm |
| Bredd | 64 mm |
| Höjd | 38 mm |
| Monteringshöjd | 38 mm |
| Antal skruvhål | 4 |
| Skruvhålens diameter | 5,5 mm |
| Lämplig för: | KEL-B, KEL-U-B, KEL-QUICK-B |
KEL-SNAP-S 24
| ArtNr. | 42060 |
| EAN | 4251269323720 |
| Antal | 10 |
| Längd | 155 mm |
| Bredd | 64 mm |
| Höjd | 38 mm |
| Monteringshöjd | 38 mm |
| Antal skruvhål | 4 |
| Skruvhålens diameter | 5,5 mm |
| Lämplig för: | KEL 24, KEL-U 24, KEL-QUICK 24 |
KEL-SNAP-S 16
| ArtNr. | 42061 |
| EAN | 4251269323737 |
| Antal | 10 |
| Längd | 128 mm |
| Bredd | 64 mm |
| Höjd | 38 mm |
| Monteringshöjd | 38 mm |
| Antal skruvhål | 4 |
| Skruvhålens diameter | 5,5 mm |
| Lämplig för: | KEL 16, KEL-U 16, KEL-QUICK 16 |
KEL-SNAP-S 10
| ArtNr. | 42062 |
| EAN | 4251269323744 |
| Antal | 10 |
| Längd | 108 mm |
| Bredd | 64 mm |
| Höjd | 38 mm |
| Monteringshöjd | 38 mm |
| Antal skruvhål | 4 |
| Skruvhålens diameter | 5,5 mm |
| Lämplig för: | KEL 10, KEL-U 10, KEL-QUICK 10 |
KEL-SNAP-S-B
| ArtNr. | 42063 |
| EAN | 4251269323751 |
| Antal | 10 |
| Längd | 81 mm |
| Bredd | 64 mm |
| Höjd | 38 mm |
| Monteringshöjd | 38 mm |
| Antal skruvhål | 4 |
| Skruvhålens diameter | 5,5 mm |
| Lämplig för: | KEL-B, KEL-U-B, KEL-QUICK-B |
