MSMC Kabelschellen – sichere Abstandsberechnung leicht gemacht

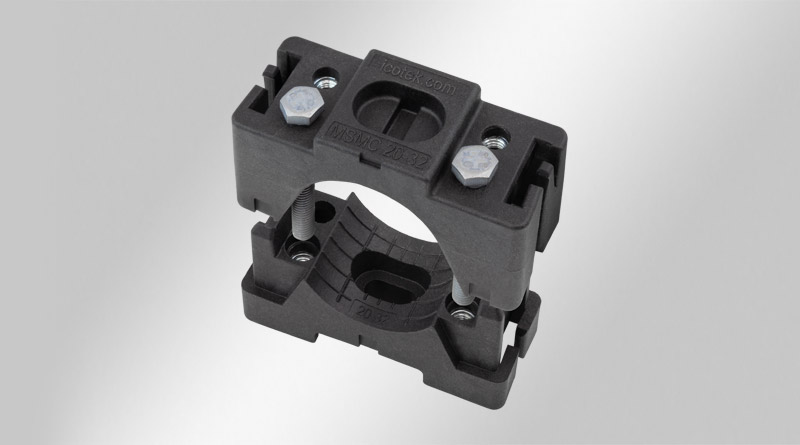

Die modular stapelbare Kabelschelle MSMC dient der einfachen, schnellen und sicheren Befestigung von Kabeln, Rohren und anderen zylindrischen Bauteilen. Der variable Klemmbereich beträgt dabei bis zu 16 mm. Ermitteln Sie den maximalen Befestigungsabstand Ihrer icotek MSMC‑Kabelschellen (30‑46 / 44‑55) schnell und normgerecht – für eine mechanisch stabile und kurzschlussfeste Leitungsverlegung gemäß IEC 61914.
Warum ist die Abstandsberechnung so wichtig?
Bei der Befestigung von Leistungskabeln müssen Kabelschellen so ausgelegt werden, dass die Leitungen sowohl im Normalbetrieb als auch im Kurzschlussfall sicher gehalten werden. Die korrekte Bestimmung des Befestigungsabstands (Stützweite) zwischen zwei MSMC‑Kabelschellen ist daher entscheidend für die mechanische Stabilität und die Einhaltung relevanter Normen wie IEC 61914.
Was Sie bei der Auslegung beachten sollten
- Die angegebenen Schellenabstände sind Richtwerte und basieren auf idealen Bedingungen
- Umgebungsbedingungen wie Vibrationen, Korrosion oder extreme Temperaturen müssen projektbezogen berücksichtigt werden
- Die Werte gelten für horizontal nebeneinander verlegte Kabel in paralleler Dreiphasen‑Anordnung
- Die Festigkeit wird nur erreicht, wenn die MSMC‑Kabelschellen gemäß Herstellerangaben montiert und die Schrauben mit dem empfohlenen Drehmoment angezogen werden
- Die Tragfähigkeit der gesamten Installation hängt auch von der Trägerkonstruktion (z. B. Kabelleiter) und deren Befestigung ab
- Die endgültige Auslegung sollte immer auf einer ingenieurtechnischen Berechnung mit geeigneten Sicherheitsfaktoren basieren
Alle Hinweise im Detail finden Sie im technischen Leitfaden zur Abstandsberechnung der MSMC‑Kabelschellen.
So wird der maximale Schellenabstand berechnet

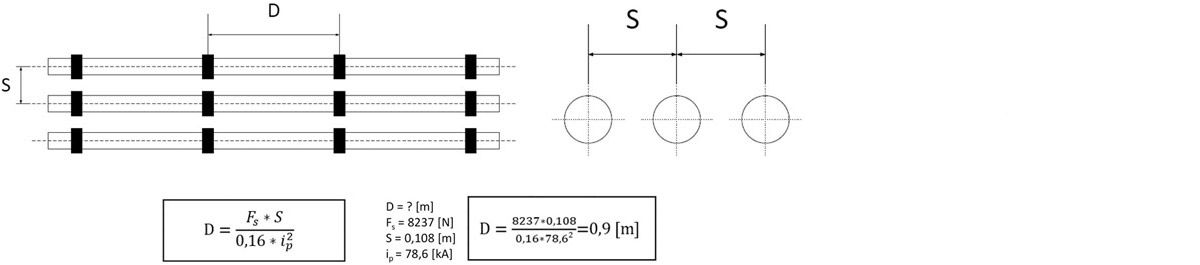

Für die Auslegung der MSMC‑Kabelschellen wird der maximale Abstand D zwischen zwei Schellen mithilfe einer Formel berechnet, die die mechanische Festigkeit der Schelle und die elektrische Belastung (Stoßkurzschlussstrom) berücksichtigt.
Berechnungsgrößen
- D: maximaler Abstand zwischen zwei Kabelschellen [m]
- Fs: Umbruchfestigkeit der MSMC‑Kabelschelle = 8237 N
- S: Abstand der Kabelmitten zwischen zwei benachbarten Leitern [m]
- ip: Stoßkurzschlussstrom [kA]
Richtwerte für den maximalen Schellenabstand

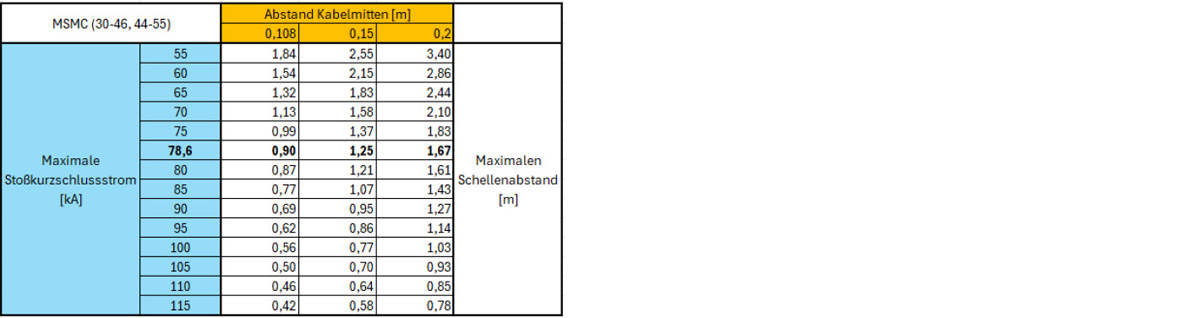

Die nachfolgende Tabelle bietet Ihnen eine schnelle Orientierung zur Bestimmung des maximalen Abstands zwischen den icotek MSMC‑Kabelschellen. Die Richtwerte basieren auf dem maximalen Stoßkurzschlussstrom in kA und dem Achsabstand der Kabelmitten in m und gelten unter den oben beschriebenen Randbedingungen.
Alle Werte sind Richtwerte und ersetzen keine projektspezifische ingenieurtechnische Berechnung.
Technischen Leitfaden und Unterstützung
Sie möchten alle Details zur Berechnung und zu den Randbedingungen im Originaldokument nachlesen?
- Technisches Dokument „Leitfaden zur Bestimmung der Abstände zwischen icotek MSMC‑Kabelschellen“ als PDF‑Download
- Unterstützung bei der Auswahl der passenden MSMC‑Baureihe
- Beratung zur Bewertung von Umgebungsbedingungen und Sicherheitsfaktoren
