Punzonadoras hidráulicas y cortadores de perfiles y carriles

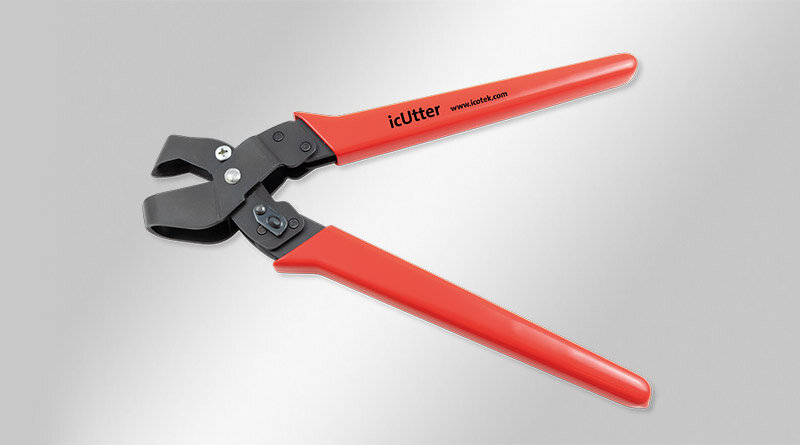

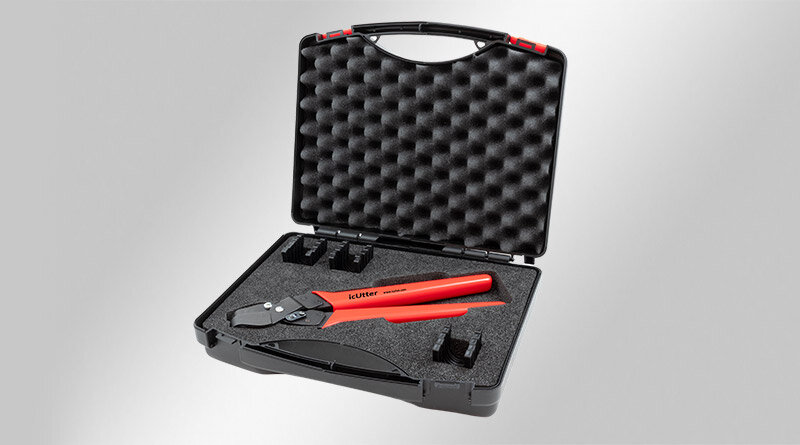

icUtter | Herramienta de punzonado

para cortes precisos en forma de U en cajas de interconexión

Para facilitar y limpiar la producción de recortes en forma de U para pasacables UT / UT-DT en carcasas de plástico, icotek ofrece un juego de herramientas especial llamado icUtter.

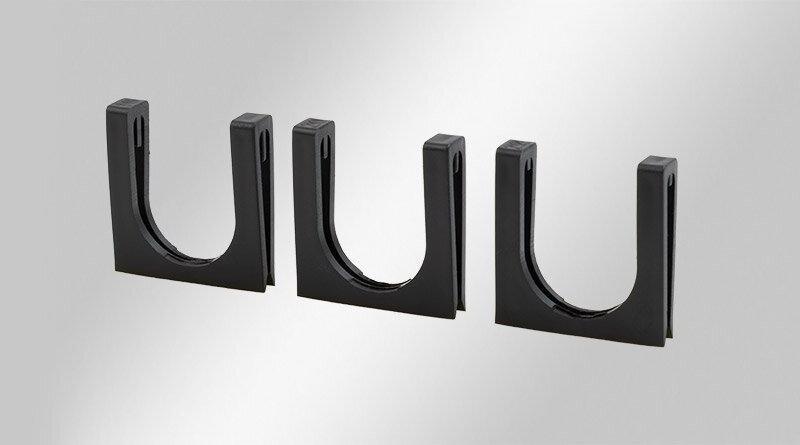

La icUtter le permite realizar recortes perfectamente ajustados de forma manual y con el mínimo esfuerzo. Las matrices de corte suministradas garantizan que los recortes se realicen siempre correctamente; incluso cuando se trabaja con diferentes sistemas de lengüeta y ranura, siempre se obtendrá un resultado preciso.

Las matrices también garantizan un corte recto y vertical y aseguran que se mantenga la distancia mínima requerida entre los pasacables UT
adyacentes. La herramienta está diseñada para espesores de pared de hasta 3.0 mm.

Descarga en PDF

Especificaciones

Material

Einsatz: Polipropileno

Ventajas y beneficios

Fácil perforación de recortes en forma de U en cajas de plástico
Se mantiene el grado de protección IP54 de los pasacables UT y UT-DT
Plantillas de corte adecuadas para diversos sistemas de lengüeta y ranura
Recortes precisos y rectos y distancias definidas entre recortes adyacentes

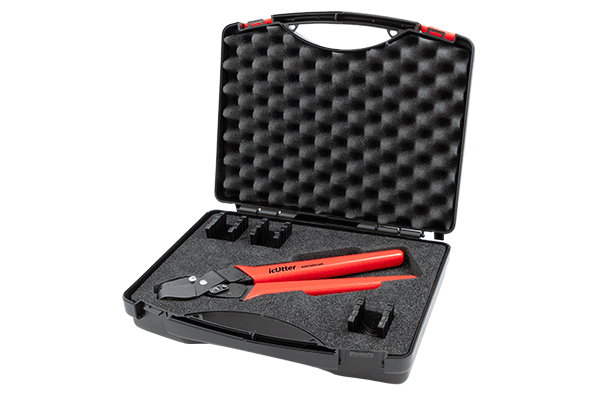

Se suministra en un maletín de transporte acolchado de alta calidad

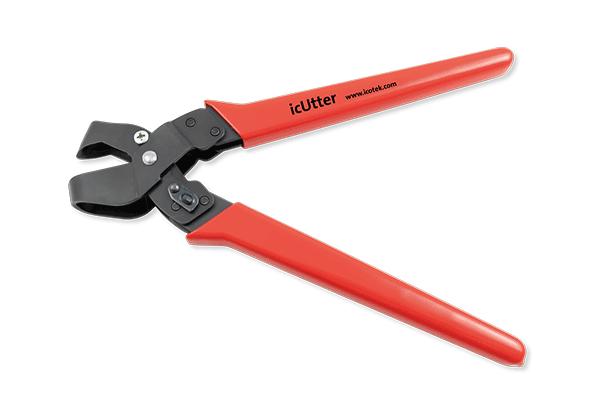

icUtter 16

Ref.	80400
EAN	4251269339424
Unidad de embalaje	1
Material punzonable	Plástico
Espesor máximo de pared	3 mm

disponible

Solicitar

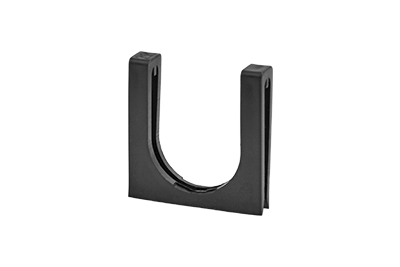

Matriz de 18 mm

Ref.	80401
EAN	4251269339431
Unidad de embalaje	5
Material punzonable	Plástico

disponible

Solicitar

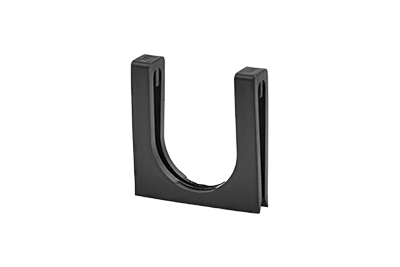

Matriz de 20 mm

Ref.	80402
EAN	4251269339448
Unidad de embalaje	5
Material punzonable	Plástico

disponible

Solicitar

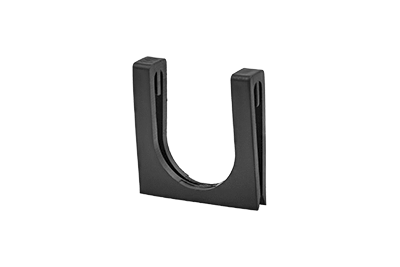

Matriz de 22 mm

Ref.	80403
EAN	4251269339455
Unidad de embalaje	5
Material punzonable	Plástico

disponible

Solicitar

¿Aun no has encontrado algo apropiado?

Pruebe el ProductFinder

Adecuado para

Pasacables ranurado en forma de U, hasta IP54

Pasacables ranurado en forma de U para cables con y sin conectores (con un rango de diámetro de 4 - 11 mm). Montaje sin herramientas.

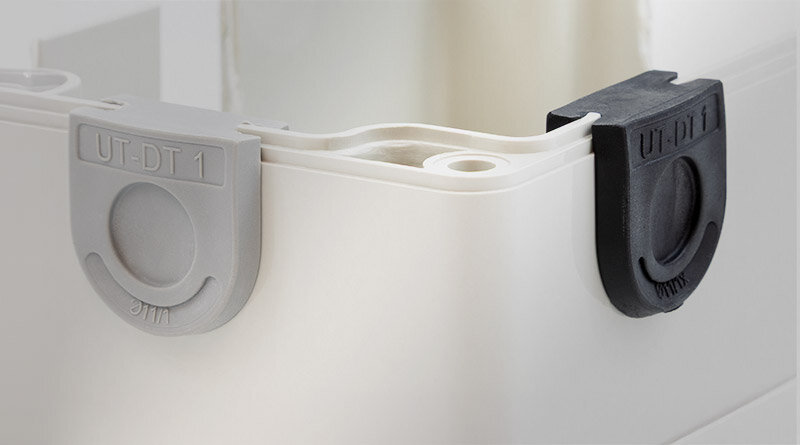

UT-DT

Pasacables multi-membrana en forma de U, hasta IP54

Pasacables multi-membrana en forma de U para cables sin conectores (con un rango de diámetro de 1 - 11 mm). Montaje sin herramientas.
