KDR-ESR | Placas de suelo con marcos deslizantes
para armarios de Rittal y Häwa

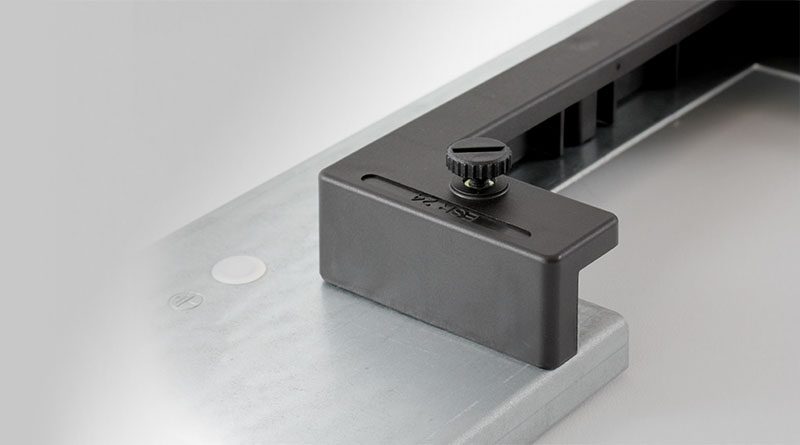

El KDR-ESR es una placa de una pieza, que se monta en la base del armario. Los marcos deslizantes para el pasamuros KEL-U y KEL-QUICK están ya pre-ensamblados.

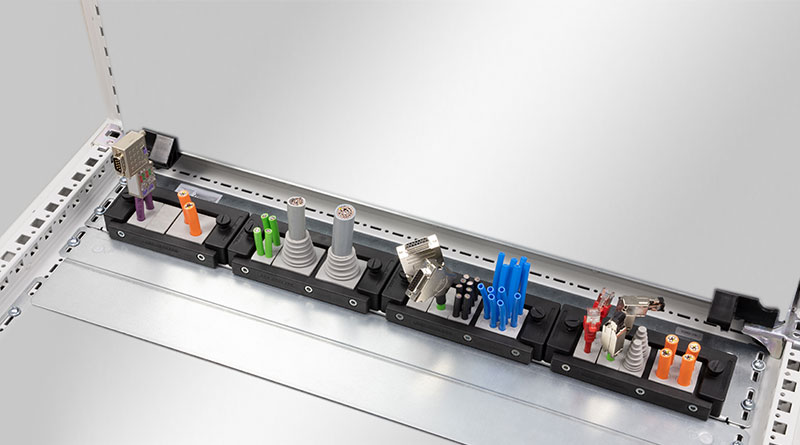

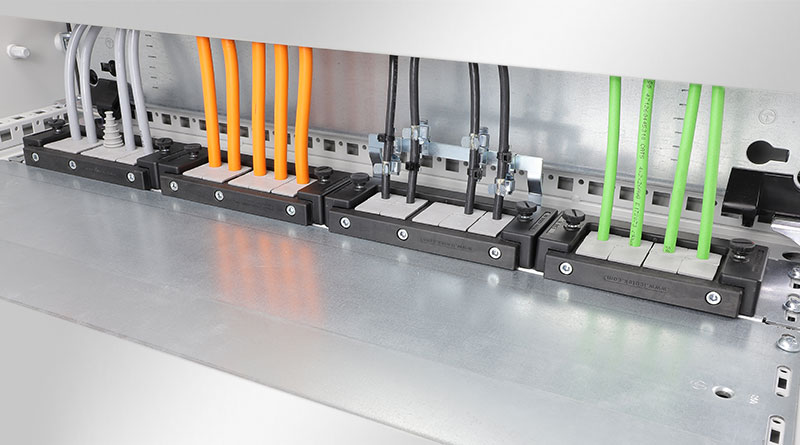

Después de instalar todos los cables dentro del marco KEL-U, se insertan fácil y rápidamente dentro de los marcos deslizantes y se fijan. Durante el mantenimiento, los marcos KEL-U se desmontan sin herramientas desde los marcos deslizantes.

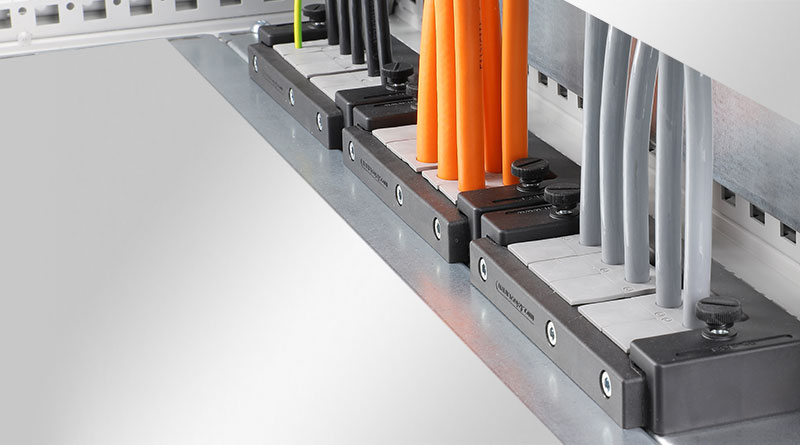

Con el KDRS-ESR, icotek ahora también ofrece una placa de suelo de fondo reducida para armarios Rittal VX25. Esta placa de suelo de fondo reducida facilita el guiado de los cables a las canaletas. Los cables se introducen muy cerca de la pared trasera del armario con lo que entran directamente en la canaleta sin necesidad de doblarlos.
Gracias a la combinación KDR-ESR y pasamuros KEL-U, se consigue una protección IP54 (con una elección correcta de los insertos de cables). Los marcos deslizantes que no se necesiten más, se cierran con placas ciegas BPK-SNAP.
Especificaciones
Temperatura máx.
90 C°
Combustibilidad
UL94-V0, autoextinguible
Material
Marco ESR: Poliamida, Placa de suelo: Acero con baño de zinc
Opciones de montaje
Montaje con tornillos
Propiedades
Libre de halógenos, Libre de silicona
Temperatura min.
-40 C°
Grado de protección IP
IP54
Ventajas y beneficios
Montaje y desmontaje fácil
Durante el montaje, casi la base completa del armario se puede utilizar para la instalación de los cables
Incluso conectores grandes, se pueden instalar fácilmente
Montaje posterior posible
No es necesario realizar ningún trabajo adicional, sobre la chapa de metal
El KDR-ESR es una placa de una pieza, que se monta en la base del armario. Los marcos deslizantes para el pasamuros KEL-U y KEL-QUICK están ya pre-ensamblados.
Después de instalar todos los cables dentro del marco KEL-U, se insertan fácil y rápidamente dentro de los marcos deslizantes y se fijan. Durante el mantenimiento, los marcos KEL-U se desmontan sin herramientas desde los marcos deslizantes.
Con el KDRS-ESR, icotek ahora también ofrece una placa de suelo de fondo reducida para armarios Rittal VX25. Esta placa de suelo de fondo reducida facilita el guiado de los cables a las canaletas. Los cables se introducen muy cerca de la pared trasera del armario con lo que entran directamente en la canaleta sin necesidad de doblarlos.
Gracias a la combinación KDR-ESR y pasamuros KEL-U, se consigue una protección IP54 (con una elección correcta de los insertos de cables). Los marcos deslizantes que no se necesiten más, se cierran con placas ciegas BPK-SNAP.
