KEL-DPU | Pasacables de membrana
de alto rendimiento, insertable / IP66 / IP68 / UL Type 12/4X
Los pasacables KEL-DPU están diseñados para pasar y sellar cables sin conectores (desde 3.2 mm hasta 20.5 mm de diámetro), en espacios limitados con IP66/ IP68* / UL Type 12/4X**.
El KEL-DPU se caracteriza especialmente, por su marco sólido y robusto, y por el mayor sistema antitracción de los cables.

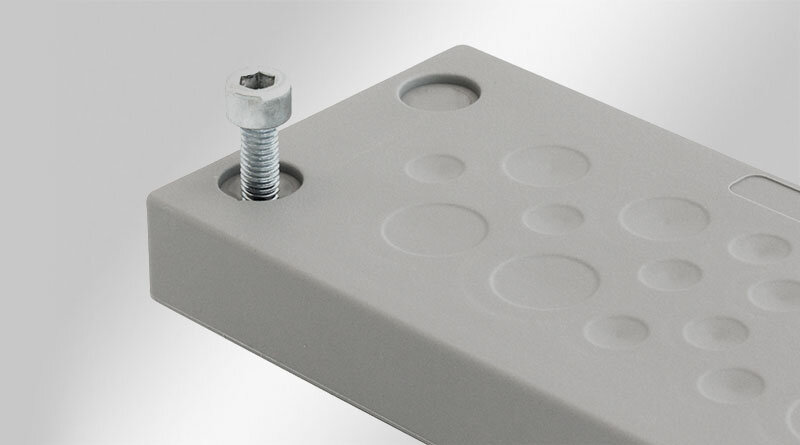

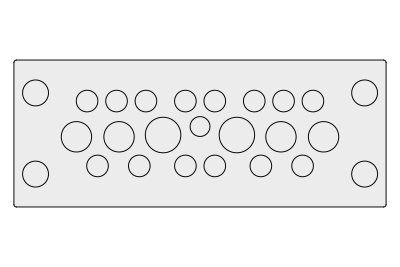

El KEL-DPU 24 coincide exactamente con las dimensiones de recorte de conectores industriales estándar de 24 polos. Para un montaje opcional con tornillo, punzonar simplemente las membranas en los agujeros para tornillos integrados, con el propio tornillo. Las placas también están disponibles con tuercas embutidas.

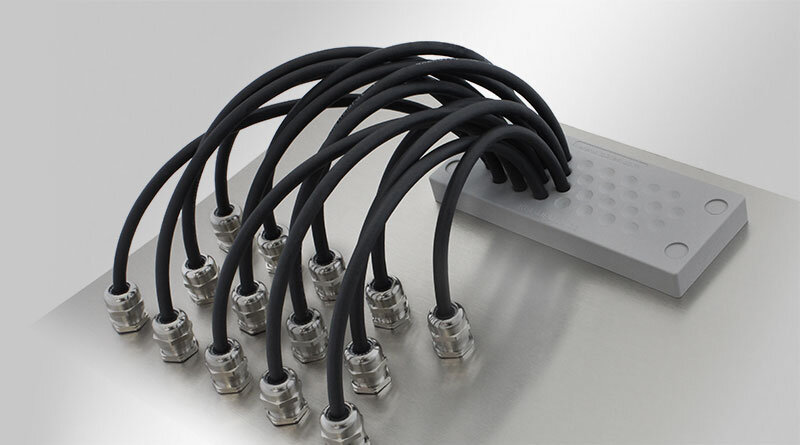

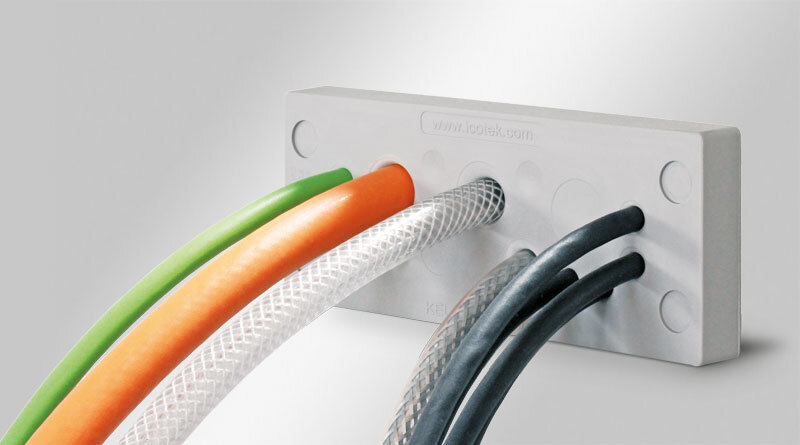

El montaje del KEL-DPU con cables o mangueras neumáticas, se puede realizar rápido y fácilmente. Simplemente hay que hacer un agujero pequeño en la membrana delgada y presionar los cables a través de ella.
Los tapones ST-B se pueden utilizar para sellar las membranas punzonadas, en el caso de que se quiten los cables.
También existe la posibilidad de insertar tuercas embutidas. Consúltenos sobre la variante que desea.

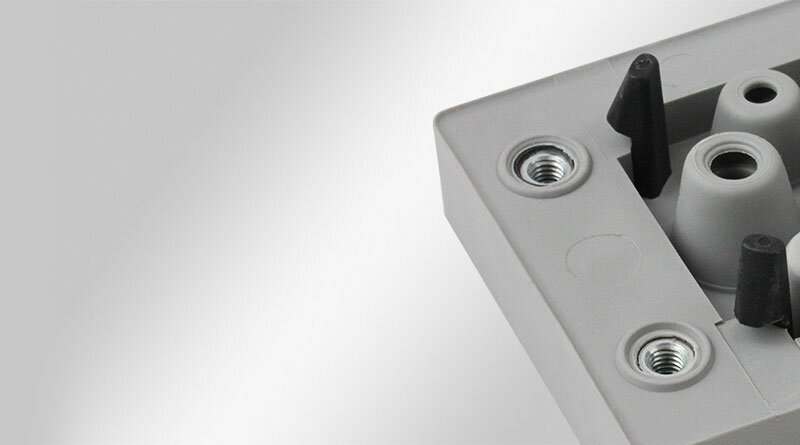

La versión con tuerca embutida permite el atornillado del pasacables desde el interior del armario. Esto lo previene del desenrosque involuntario por el exterior (protección contra vandalismo).
* IP67/IP68 solo cuando se monta con tornillos
**4X sólo para uso interior
Ref.
50936
Especificaciones
Grado de protección IP
IP64, IP66, IP68, IP67, IP55, IP54, IP65
UL Type (UL 50E)
UL Type 4X, UL Type 12
Combustibilidad
UL94-V0, autoextinguible
Material
Elastómero, Marco base: Polipropileno
Opciones de montaje
Montaje con tornillos, Inserción
Propiedades
Libre de halógenos, Libre de silicona
Temperatura min.
-40 C°
Temperatura máx.
100 C°
Ventajas y beneficios
Gran estabilidad, resistente a las vibraciones
Montaje rápido y fácil
Alta densidad de cableado
Grado de protección certificado IP66 / IP68* de acuerdo con la norma EN 60529
Diseño higiénico - libre de hendiduras, donde se acumule la suciedad
Los pasacables KEL-DPU están diseñados para pasar y sellar cables sin conectores (desde 3.2 mm hasta 20.5 mm de diámetro), en espacios limitados con IP66/ IP68* / UL Type 12/4X**.
El KEL-DPU se caracteriza especialmente, por su marco sólido y robusto, y por el mayor sistema antitracción de los cables.
El KEL-DPU 24 coincide exactamente con las dimensiones de recorte de conectores industriales estándar de 24 polos. Para un montaje opcional con tornillo, punzonar simplemente las membranas en los agujeros para tornillos integrados, con el propio tornillo. Las placas también están disponibles con tuercas embutidas.
El montaje del KEL-DPU con cables o mangueras neumáticas, se puede realizar rápido y fácilmente. Simplemente hay que hacer un agujero pequeño en la membrana delgada y presionar los cables a través de ella.
Los tapones ST-B se pueden utilizar para sellar las membranas punzonadas, en el caso de que se quiten los cables.
También existe la posibilidad de insertar tuercas embutidas. Consúltenos sobre la variante que desea.
La versión con tuerca embutida permite el atornillado del pasacables desde el interior del armario. Esto lo previene del desenrosque involuntario por el exterior (protección contra vandalismo).
* IP67/IP68 solo cuando se monta con tornillos
**4X sólo para uso interior
