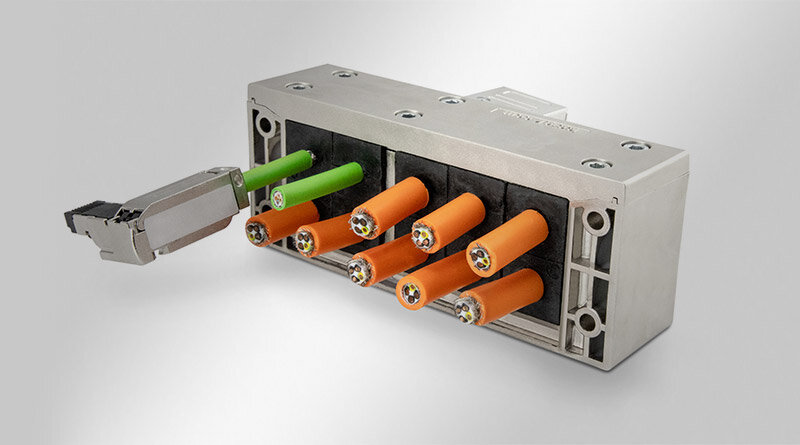

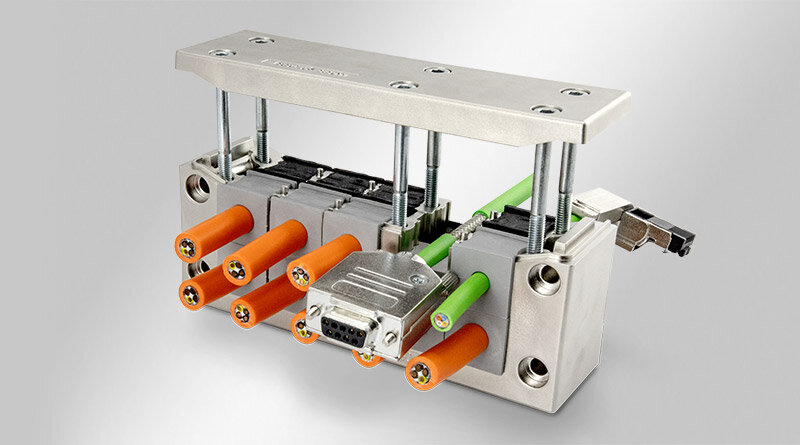

El pasamuros apantallado EMC-KEL-DS posee un marco metalizado (galvanizado) para crear así una superficie conductiva.

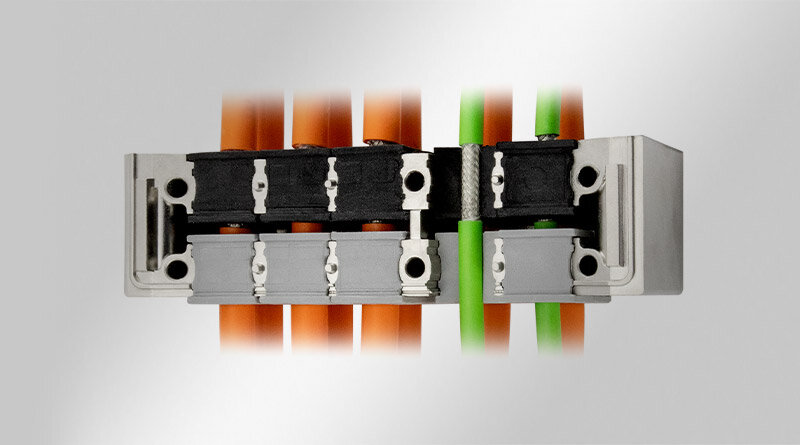

El inserto de la parte frontal (KT) aporta estanqueidad y sujeta el cable ante tracción. el inserto conductivo de la parte trasera (EMC-KT), abraza la pantalla del cable y deriva al marco los ruidos conducidos por la pantalla.
El marco EMC-KEL-DS coincide con las dimensiones de recorte para conectores industriales estándar de 24 polos. Se puede elegir bien un recorte de 36 mm o de 46 mm de altura, dependiendo de los cables que se van a conectar.
Una junta de estanqueidad conductiva e incluida en el suministro del EMC-KEL-DS pone en contacto el marco del pasamuros y la pared del armario.
| Protección IP (EN 60529) | IP54, IP55 |
| Combustibilidad | UL94-HB |
| Temperatura de funcionamiento | -40 C° hasta 140 C° |
| Material | Poliamida de alta conductividad |
| Opciones de montaje | Montaje con tornillos |
| Ref. | 99410 |
| EAN | 4251269322679 |
| Unidad de embalaje | 1 |
| Opciones de montaje | Montaje con tornillos |
| Para número máximo de cables | 10 |
| Máximo diámetro del cable | 17 mm |
| Largo | 147 mm |
| Ancho | 58 mm |
| Altura | 40 mm |
| Altura de montaje | 40 mm |
| Recorte | 112 × 36 mm |
| Número de agujeros para tornillos | 4 |
| Diámetro de los agujeros del tornillo | 5,8 mm |
| Material de los tornillos | Acero inoxidable V2A |
| Adecuado para insertos | 10 x EMC-KT pequeño, 10 x KT pequeño |
| Ref. | 99411 |
| EAN | 4251269322686 |
| Unidad de embalaje | 1 |
| Opciones de montaje | Montaje con tornillos |
| Para número máximo de cables | 7 |
| Máximo diámetro del cable | 35 mm |
| Largo | 147 mm |
| Ancho | 58 mm |
| Altura | 40 mm |
| Altura de montaje | 40 mm |
| Recorte | 112 × 36 mm |
| Número de agujeros para tornillos | 4 |
| Diámetro de los agujeros del tornillo | 5,8 mm |
| Material de los tornillos | Acero inoxidable V2A |
| Adecuado para insertos | 6 x EMC-KT pequeño, 1 x EMC-KT grande |
| Ref. | 99412 |
| EAN | 4251269322693 |
| Unidad de embalaje | 1 |
| Opciones de montaje | Montaje con tornillos |
| Para número máximo de cables | 4 |
| Máximo diámetro del cable | 35 mm |
| Largo | 147 mm |
| Ancho | 58 mm |
| Altura | 40 mm |
| Altura de montaje | 40 mm |
| Recorte | 112 × 36 mm |
| Número de agujeros para tornillos | 4 |
| Diámetro de los agujeros del tornillo | 5,8 mm |
| Material de los tornillos | Acero inoxidable V2A |
| Adecuado para insertos | 2 x EMC-KT pequeño, 2 x EMC-KT grande |
