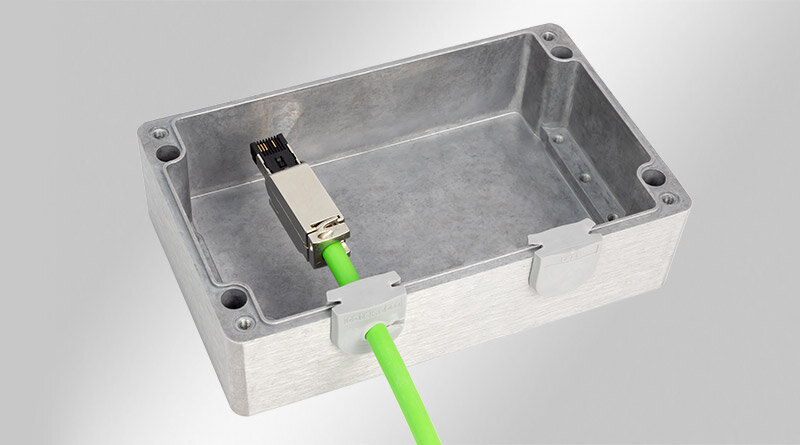

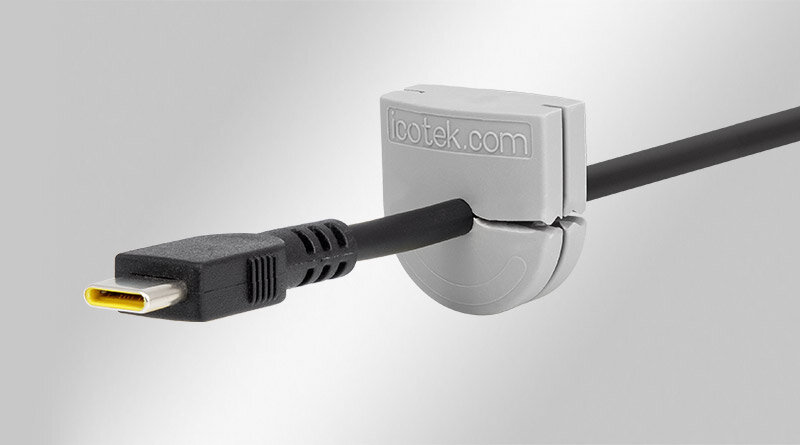

El pasacables UT es un pasacables en forma de U y permite pasar cables preconectorizados, así como cables estándar con un rango de diámetro de 4 a 11 mm en cajas y armarios compactos.
El espesor de pared de la caja puede ser de 1 a 4 mm.

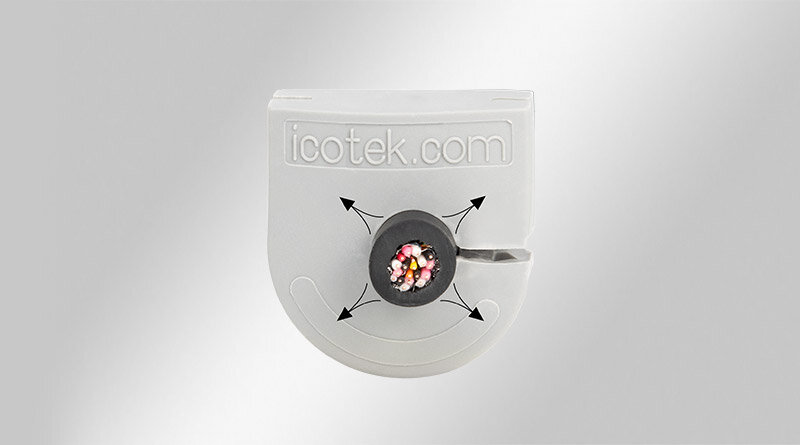

El UT es un pasacables ranurado que se puede montar alrededor del cable. El UT es ideal para instalación en la parte inferior de la caja.

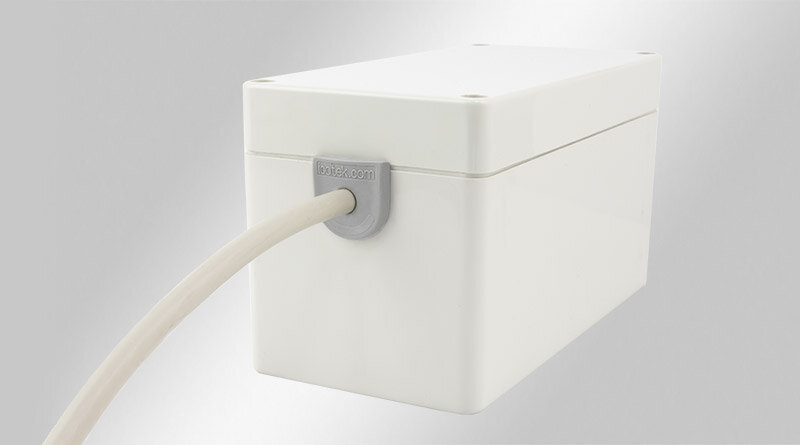

Tras pasar el cable por el inserto, éste se coloca en el recorte recomendado. A continuación, se atornilla la tapa de la caja en la parte inferior.
Al atornillar firmemente la tapa a la caja, se ejerce presión sobre el pasacables y, dependiendo de las propiedades de la caja, se consigue un grado de protección de hasta IP54.
| Protección IP (EN 60529) | IP54 |
| Temperatura de funcionamiento | -40 C° hasta 100 C° |
| Material | Elastómero |
| Opciones de montaje | Inserción |
| Propiedades | Resistente a rayos UV, Libre de silicona, Libre de halógenos |
| Ref. | 56100 |
| EAN | 4251269335464 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 0 |
| Largo | 23,5 mm |
| Ancho | 23 mm |
| Altura | 11 mm |
| Altura de montaje | 5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 4 mm |
| Color | Negro |
| Ref. | 56000 |
| EAN | 4251269335396 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 0 |
| Largo | 23,5 mm |
| Ancho | 23 mm |
| Altura | 11 mm |
| Altura de montaje | 5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 4 mm |
| Color | gris (similar RAL 7035) |
| Ref. | 56101 |
| EAN | 4251269335471 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 1 |
| Largo | 23,5 mm |
| Ancho | 23 mm |
| Altura | 11 mm |
| Altura de montaje | 5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 4 mm |
| Color | Negro |
| Rango de sujeción | 1 x 4 - 6 mm |
| Ref. | 56001 |
| EAN | 4251269335402 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 1 |
| Largo | 23,5 mm |
| Ancho | 23 mm |
| Altura | 11 mm |
| Altura de montaje | 5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 4 mm |
| Color | gris (similar RAL 7035) |
| Rango de sujeción | 1 x 4 - 6 mm |
| Ref. | 56102 |
| EAN | 4251269335488 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 1 |
| Largo | 23,5 mm |
| Ancho | 23 mm |
| Altura | 11 mm |
| Altura de montaje | 5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 4 mm |
| Color | Negro |
| Rango de sujeción | 1 x 5 - 7 mm |
| Ref. | 56002 |
| EAN | 4251269335419 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 1 |
| Largo | 23,5 mm |
| Ancho | 23 mm |
| Altura | 11 mm |
| Altura de montaje | 5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 4 mm |
| Color | gris (similar RAL 7035) |
| Rango de sujeción | 1 x 5 - 7 mm |
| Ref. | 56103 |
| EAN | 4251269335495 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 1 |
| Largo | 23,5 mm |
| Ancho | 23 mm |
| Altura | 11 mm |
| Altura de montaje | 5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 4 mm |
| Color | Negro |
| Rango de sujeción | 1 x 6 - 8 mm |
| Ref. | 56003 |
| EAN | 4251269335426 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 1 |
| Largo | 23,5 mm |
| Ancho | 23 mm |
| Altura | 11 mm |
| Altura de montaje | 5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 4 mm |
| Color | gris (similar RAL 7035) |
| Rango de sujeción | 1 x 6 - 8 mm |
| Ref. | 56104 |
| EAN | 4251269335501 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 1 |
| Largo | 23,5 mm |
| Ancho | 23 mm |
| Altura | 11 mm |
| Altura de montaje | 5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 4 mm |
| Color | Negro |
| Rango de sujeción | 1 x 7 - 9 mm |
| Ref. | 56004 |
| EAN | 4251269335433 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 1 |
| Largo | 23,5 mm |
| Ancho | 23 mm |
| Altura | 11 mm |
| Altura de montaje | 5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 4 mm |
| Color | gris (similar RAL 7035) |
| Rango de sujeción | 1 x 7 - 9 mm |
| Ref. | 56105 |
| EAN | 4251269335518 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 1 |
| Largo | 23,5 mm |
| Ancho | 23 mm |
| Altura | 11 mm |
| Altura de montaje | 5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 4 mm |
| Color | Negro |
| Rango de sujeción | 1 x 8 - 10 mm |
| Ref. | 56005 |
| EAN | 4251269335440 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 1 |
| Largo | 23,5 mm |
| Ancho | 23 mm |
| Altura | 11 mm |
| Altura de montaje | 5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 4 mm |
| Color | gris (similar RAL 7035) |
| Rango de sujeción | 1 x 8 - 10 mm |
| Ref. | 56106 |
| EAN | 4251269335525 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 1 |
| Largo | 23,5 mm |
| Ancho | 23 mm |
| Altura | 11 mm |
| Altura de montaje | 5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 4 mm |
| Color | Negro |
| Rango de sujeción | 1 x 9 - 11 mm |
| Ref. | 56006 |
| EAN | 4251269335457 |
| Unidad de embalaje | 10 |
| Opciones de montaje | Inserción |
| Para número máximo de cables | 1 |
| Largo | 23,5 mm |
| Ancho | 23 mm |
| Altura | 11 mm |
| Altura de montaje | 5 mm |
| Para espesor mínimo de pared | 1 mm |
| Para espesor máximo de pared | 4 mm |
| Color | gris (similar RAL 7035) |
| Rango de sujeción | 1 x 9 - 11 mm |
