TE | Jatkomoduuli
holkkitiivisteille ja kalvoläpivienneille, M25 / M32 / M50 / M63
Metrisellä kierteellä varustetut icotekin holkkitiivisteet ja kalvoläpiviennit kiinnitetään asennuksen yhteydessä vastamutterilla. Jos kierteen pituus ei riitä esimerkiksi sandwich-paneeleihin tai paksuihin betoniseiniin asennettaessa, icotek tarjoaa käytännöllisen ratkaisun: icotek-jatkomoduulin.
icotek-jatkomoduulia on saatavana neljässä koossa (M25, M32, M50 ja M63) sekä kolmessa pituudessa (35 mm, 60 mm ja 120 mm). Eripituisia jatkomoduuleita voidaan yhdistää joustavasti keskenään. Niitä voidaan myös helposti lyhentää uritetuista kohdista. Näin läpivienti voidaan toteuttaa sekä erittäin paksujen rakenteiden läpi että tarkasti haluttuun pituuteen. Tukevan rakenteensa ansiosta jatkomoduuleita voidaan liittää peräkkäin lähes rajattomasti. Aukotuskoot: 30 / 37 / 55 / 68 mm (reikäsahojen vakiokoot).
TE-MA-adapteri
TE-MA-adapterin avulla kaksi halkaisijaltaan samankokoista jatkomoduulia voidaan liittää toisiinsa siten, että läpiviennin molempiin päihin voidaan asentaa holkkitiiviste tai kalvoläpivienti. Näin läpivienti voidaan toteuttaa ja tiivistää seinämän molemmilta puolilta.
AB-M-peitelevy
Puhdastilojen, kylmätilojen, rakennusten ja muiden vastaavien kohteiden seinäläpivientien tekemiseen käytetään usein halkaisijaltaan vähintään 80 mm:n aukotuksia. AB-M150-peitelevy mahdollistaa TE-jatkomoduulin käytön myös tällaisissa seinäläpivienneissä. Lisätietoja »
(Kuvassa näkyvät holkkitiivisteet / kalvotiivisteet eivät sisälly toimitukseen).

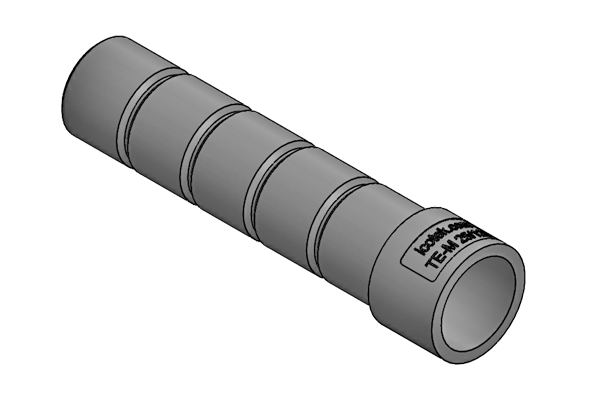

TE-M25|120
Tilausnro.
52318
EAN
4251269337758
Pakkausyksikkö
5
Leikkauskoko pyöreä
30 mm
Tekniset tiedot
Asennusvaihtoehdot
Kiinnitys vastamutterilla
Materiaali
Polyamidi
Palamisluokka
UL94-V0, itsestään sammuva
Lämpötila
-40 C° ... 140 C°
Ominaisuudet
halogeeniton, silikoniton
Edut ja hyödyt
Monipuoliset käyttömahdollisuudet eri aloilla, kuten rakennusteollisuudessa, talotekniikassa, matkailuajoneuvoissa ja puhdastiloissa
Soveltuu kaiken paksuisille sandwich-paneeleille
Käytetyn holkkitiivisteen tai kalvoläpiviennin IP-luokitus säilyy
Lähes rajattomat laajennusmahdollisuudet
TE-MA-adapteri mahdollistaa läpiviennin toteuttamisen ja tiivistämisen seinämän molemmilta puolilta
Eripituisia jatkomoduuleita voidaan yhdistää joustavasti keskenään
Jatkomoduuleita voidaan lyhentää kierteiden välissä olevista uritetuista kohdista kierteitä vahingoittamatta
Rungossa on jakoavaimelle tarkoitettu hahlo, joka helpottaa kiristämistä
Yhteensopiva kaikkien icotekin pyöreiden M25-, M32-, M50- ja M63-holkkitiivisteiden ja kalvoläpivientien kanssa
Metrisellä kierteellä varustetut icotekin holkkitiivisteet ja kalvoläpiviennit kiinnitetään asennuksen yhteydessä vastamutterilla. Jos kierteen pituus ei riitä esimerkiksi sandwich-paneeleihin tai paksuihin betoniseiniin asennettaessa, icotek tarjoaa käytännöllisen ratkaisun: icotek-jatkomoduulin.
icotek-jatkomoduulia on saatavana neljässä koossa (M25, M32, M50 ja M63) sekä kolmessa pituudessa (35 mm, 60 mm ja 120 mm). Eripituisia jatkomoduuleita voidaan yhdistää joustavasti keskenään. Niitä voidaan myös helposti lyhentää uritetuista kohdista. Näin läpivienti voidaan toteuttaa sekä erittäin paksujen rakenteiden läpi että tarkasti haluttuun pituuteen. Tukevan rakenteensa ansiosta jatkomoduuleita voidaan liittää peräkkäin lähes rajattomasti. Aukotuskoot: 30 / 37 / 55 / 68 mm (reikäsahojen vakiokoot).
TE-MA-adapteri
TE-MA-adapterin avulla kaksi halkaisijaltaan samankokoista jatkomoduulia voidaan liittää toisiinsa siten, että läpiviennin molempiin päihin voidaan asentaa holkkitiiviste tai kalvoläpivienti. Näin läpivienti voidaan toteuttaa ja tiivistää seinämän molemmilta puolilta.
AB-M-peitelevy
Puhdastilojen, kylmätilojen, rakennusten ja muiden vastaavien kohteiden seinäläpivientien tekemiseen käytetään usein halkaisijaltaan vähintään 80 mm:n aukotuksia. AB-M150-peitelevy mahdollistaa TE-jatkomoduulin käytön myös tällaisissa seinäläpivienneissä. Lisätietoja »
(Kuvassa näkyvät holkkitiivisteet / kalvotiivisteet eivät sisälly toimitukseen).
