KEL | Cadres passe-câbles divisibles au milieu

pour câbles avec connecteur / IP54 / UL Type 12

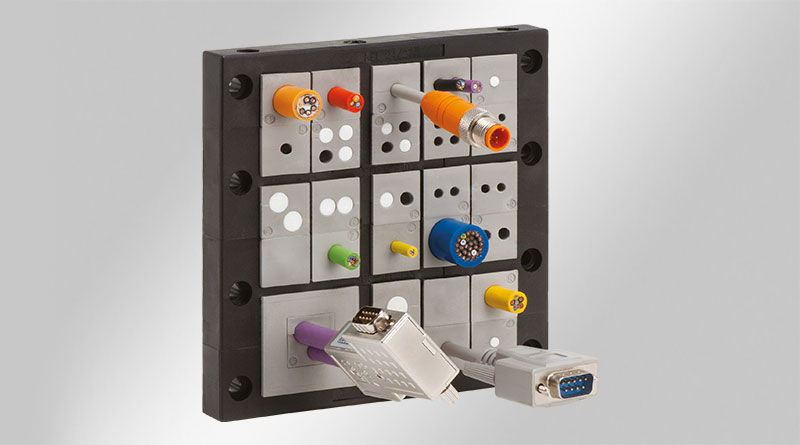

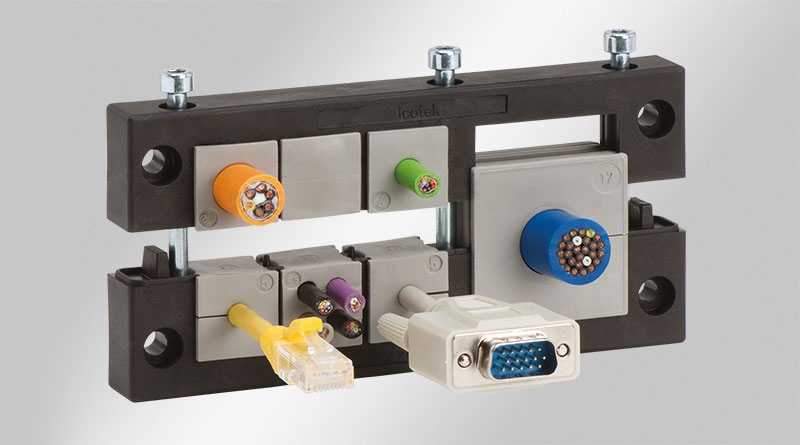

Système divisible au millieu pour le passage de câbles et faisceaux équipés de connecteurs ainsi que des gaines et tuyaux pneumatiques, avec étanchéité IP54 / UL Type 12 et fonction serre-câble selon EN 62444.

Le joint correspondant à la dimension du câble est fixé autour de celui-ci, puis installé dans le cadre.

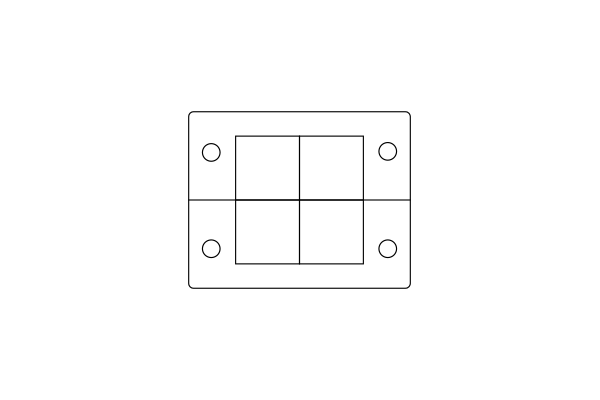

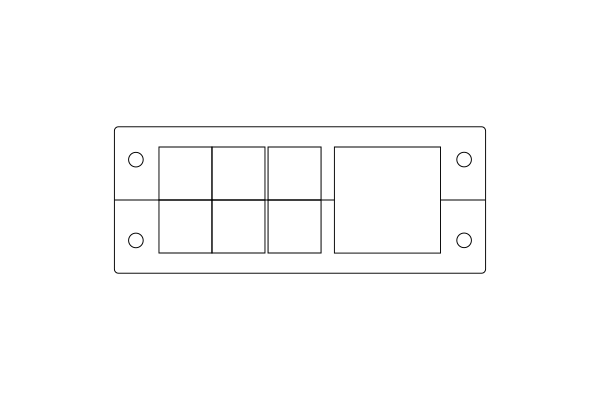

Le système KEL correspond aux découpes standards des connecteurs 10, 16 et 24 pôles. Concernant la largeur de découpe, on peut aussi choisir 46 mm au lieu de 36 mm ce qui permet d´introduire de plus gros connecteurs. La découpe nécessaire pour KEL-B est de 46 × 46 mm.  Les cadres sont montés soit par vissage ou s’enclenchent dans le support KEL-SNAP.

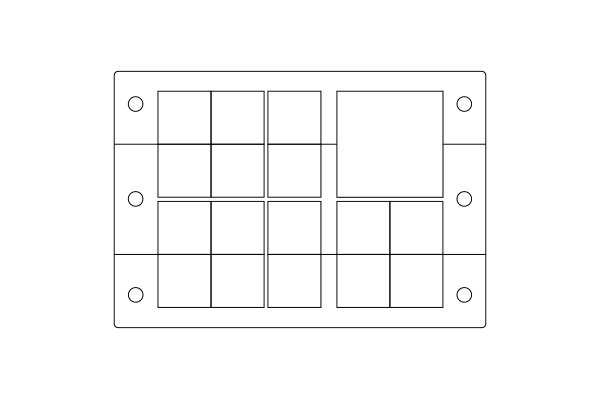

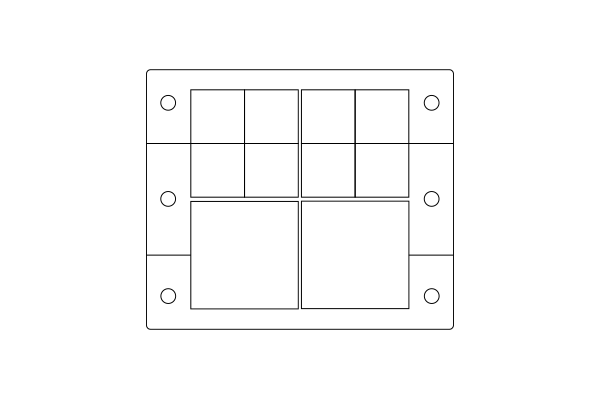

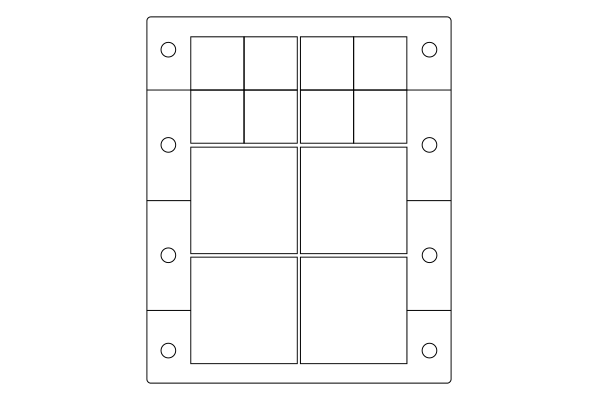

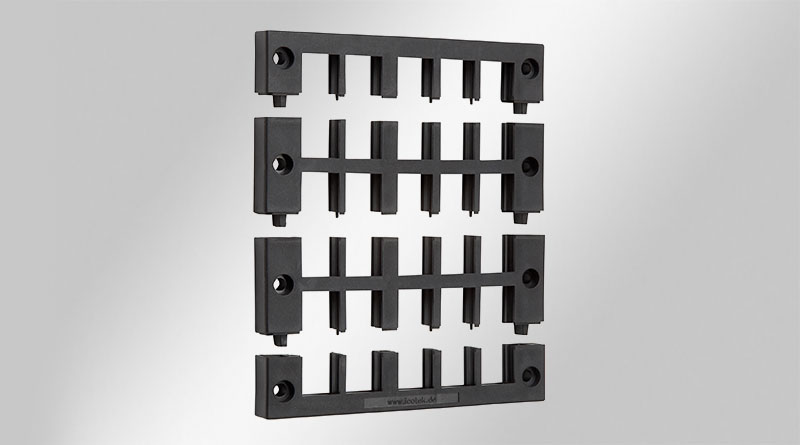

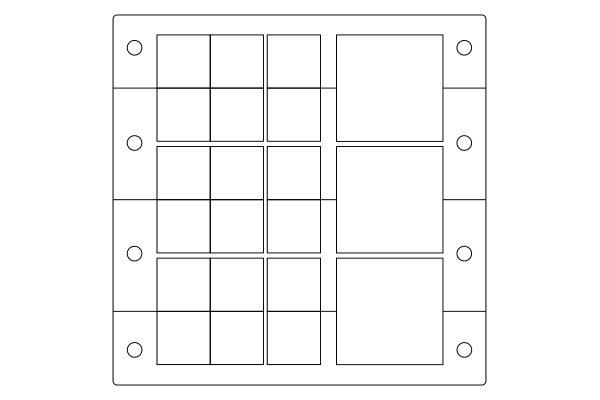

Les kits d'extension des passe-câbles KEL avec plusieurs parties centrales offrent la possibilité d´augmenter la densité de passage et permet de fixer jusqu´à 120 câbles pré confectionnés.

Un joint plat pour le montage est inclus.

Spécifications

Protection IP (certifié selon EN 60529) IP54
UL Type (certifié selon UL 50E) UL Type 12
Matière Polyamide
Caract. au feu UL94-V0, auto-extinguible
Température -40 C° à 140 C°
Propriétés résistant aux vibrations, sans silicone, inoxydable (versions V2A), sans halogènes, Résistance aux UV
Type de fixation Visser,Enclencher avec KEL-SNAP
Hauteur de montage 17 mm

Avantages

  • La garantie du système câble-connecteur reste valide
  • Montage simple de câbles pré confectionnés, réparation de systèmes existants
  • Densité de passage élevée, grande variabilité
  • Tenue du câble garantie selon EN 62444
  • Résistant aux vibrations
  • Espace nécessaire très réduit
  • Densité de câbles considérablement accrue avec l'utilisation de joints doubles ou quadruples

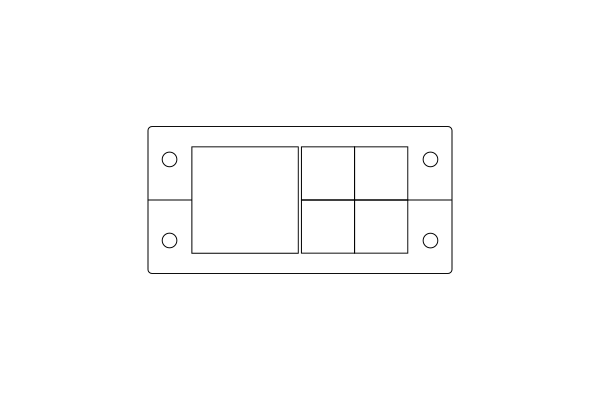

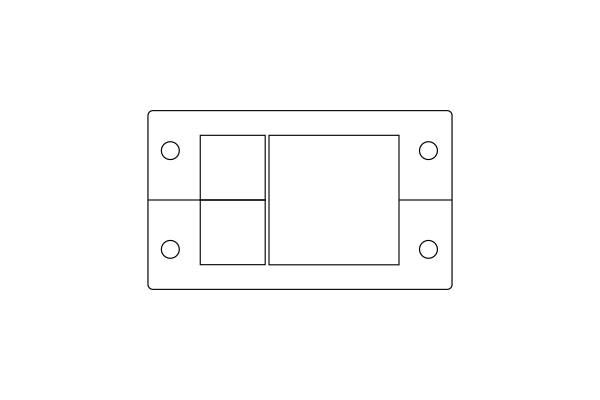

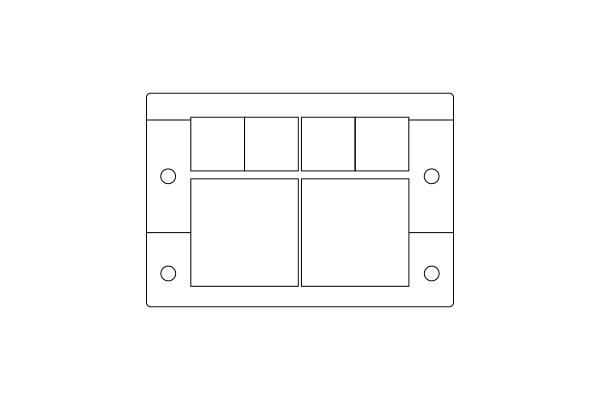

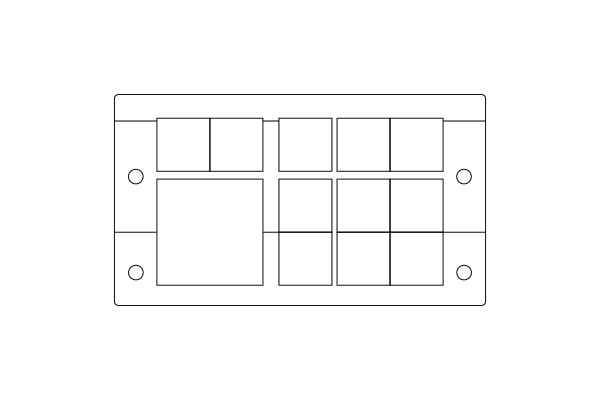

Types et tailles de produits
