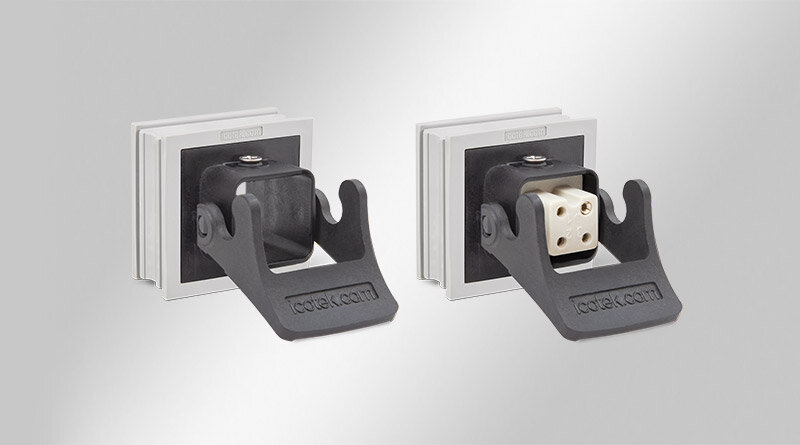

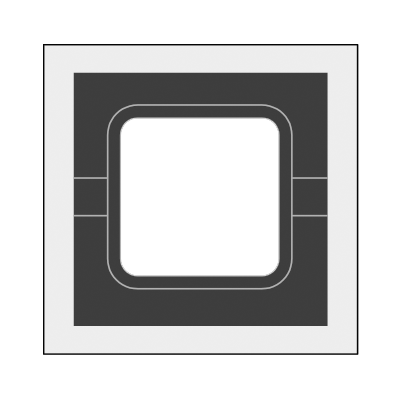

AT-HA | Joint d'adaptation
AT-HA | Joint d'adaptation
pour connecteurs industriels 3A ou 4A / IP65

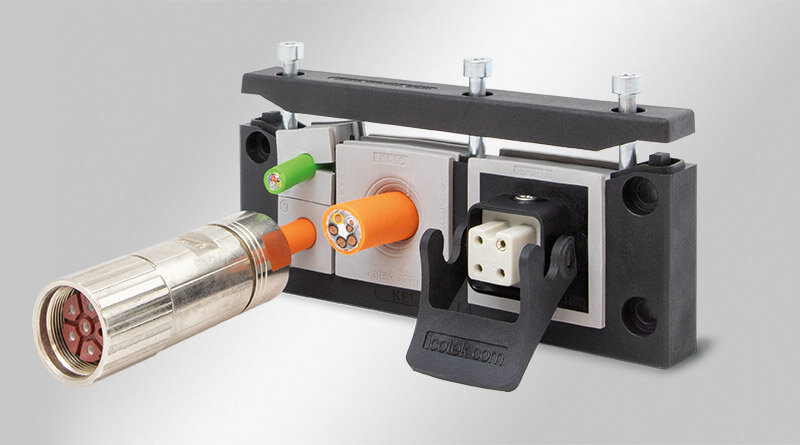

Le joint AT-HA fait partie du système d'adaptateur modulaire IMAS-CONNECT™ et permet, pour la première fois, l'intégration directe de connecteurs 3A ou 4A dans un cadre passe-câbles, sans découpe supplémentaire.
Le joint AT-HA est basé sur un grand joint KT. Un corps robuste en polyamide est intégré au joint. Il est entièrement compatible avec tous les cadres passe-câbles icotek utilisant des KT et est fourni prêt à l'emploi avec un élément de verrouillage pré-assemblé.

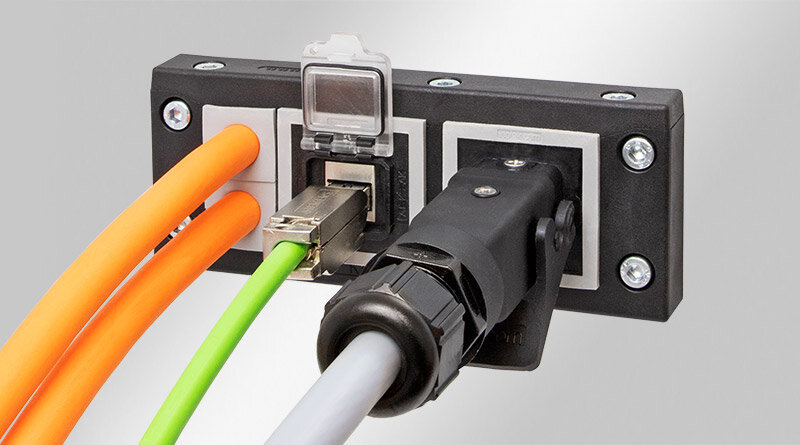

Combiné aux connecteurs 3A ou 4A et aux presse-étoupes M20 ou M25, le joint AT-HA offre une solution compacte, efficace et flexible pour les applications industrielles.
Le joint AT-HA est compatible avec de nombreux fabricants d'inserts (Harting, Ilme, Phoenix Contact, TE Connectivity, Weidmüller, Lapp, Amphenol, Molex, RS Pro, ...).
Spécifications
| Protection IP (EN 60529) | IP54, IP55, IP64, IP65 |
| Caract. au feu | UL94-V0, auto-extinguible |
| Température | -40 C° à 100 C° |
| Matière | Élastomère Corps: Polyamide |
| Propriétés | sans silicone, sans halogènes |
Avantages
- Gain de place grâce à l'intégration du connecteur dans le cadre passe-câbles
- Compatible avec les cadres KEL existants
- Aucune découpe supplémentaire requise
- Montage très facile
- Compatible avec de nombreux fabricants de connecteurs (par ex. Harting Han A)
- Indice de protection IP65 lorsqu'il est branché
Types et tailles de produits
Ensemble insert 3A
| N° de cde | 55510 |
| EAN | 4251269337499 |
| Unité d'emballage | 5 |
| Courant nominal | 10 A |
| Tension nominale | 230 V |
disponible
Ensemble insert 4A
| N° de cde | 55511 |
| EAN | 4251269337529 |
| Unité d'emballage | 5 |
| Courant nominal | 10 A |
| Tension nominale | 230 V |
disponible
Capot KV 20
| N° de cde | 55514 |
| Unité d'emballage | 5 |
| Presse-étoupes | M20 |
| Pour diamètres de câble | 1 x 6 - 12 mm |
disponible
Capot KV 25
| N° de cde | 55515 |
| Unité d'emballage | 5 |
| Presse-étoupes | M25 |
| Pour diamètres de câble | 1 x 13 - 18 mm |
disponible
MIS Capot de protection
| N° de cde | 55512 |
| EAN | 4251269337246 |
| Unité d'emballage | 5 |
disponible
MIS Elément de blocage
| N° de cde | 55513 |
| EAN | 4251269337567 |
| Unité d'emballage | 5 |
disponible
