절개형 케이블 그로밋, 회색, IP66/IP68 / UL Type 12/4X*
케이블 직경 1-17mm와 13-35mm용 절개형 케이블 그로밋은 KEL 케이블 엔트리 프레임 및 KVT 케이블 그랜드에 적합
» KT 회색-
제품»케이블 그로밋
케이블 그로밋
분리형 케이블 엔트리 시스템 및 케이블 그랜드용
이코텍의 케이블 그로밋은 분리형 케이블 엔트리 프레임 및 케이블 그랜드용으로 특별히 설계되어, 산업 환경에서 케이블을 안전하고 유연하며 공간 효율적으로 배선할 수 있도록 해줍니다. 제품군에는 커넥터가 장착된 케이블 및 미조립 케이블 모두에 적합한 다양한 케이블 그로밋이 포함되어 있습니다. 자세히 보기
이코텍 케이블 그로밋 둘러보기:
제품 필터링:
절개형 케이블 그로밋, 흑색, IP66/IP68
케이블 직경 1-17mm와 13-35mm용 절개형 케이블 그로밋은 KEL 케이블 엔트리 프레임 및 KVT 케이블 그랜드에 적합. 높은 내화학성.
» KT 검정

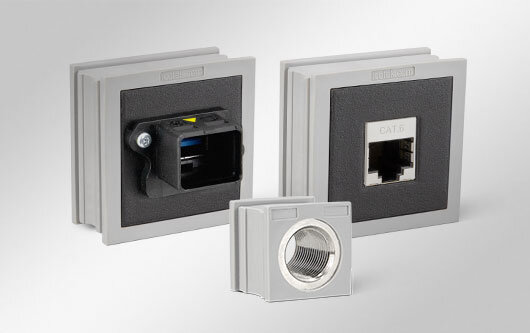

IMAS-CONNECT™ 어답터 그로밋
Keystone 잭, PushPull 연결 및 원형 컨넥터용 어답터 그로밋 .
절개형 멀티 / 스페셜 케이블 그로밋, 회색, IP54 / UL Type 12
케이블 직경 1-8mm용 절개형 멀티 케이블 그로밋은 KEL 케이블 엔트리 프레임 및 KVT 케이블 그랜드에 적합
» KT multi 회색
절개형 멀티 / 스페셜 케이블 그로밋,흑색, IP54
케이블 직경 1-8mm용 절개형 멀티 케이블 그로밋은 KEL 케이블 엔트리 프레임 및 KVT 케이블 그랜드에 적합. 높은 내화학성.
» KT multi 검정
절개형 KEL 다중범위 케이블 그로밋, 회색, IP54 / UL Type 12
직경 4~29mm의 케이블을 장착할 수 있는 KEL 케이블 엔트리 프레임용 절개형 케이블 그로밋
» KTMBS 회색
절개형 KEL 다중범위 케이블 그로밋, 검정, IP54
직경 4~29mm의 케이블을 장착할 수 있는 KEL 케이블 엔트리 프레임용 절개형 케이블 그로밋
» KTMBS 검정
피라미드형상의 유연한 케이블 그로밋, 다중범위, 회색, IP54 / UL Type 12
직경 3~26mm의 케이블을 장착할 수 있는 피라미드형상의 유연한 케이블 그로밋, 케이블 타이를 사용하여 고정 기능 향상
» KT-DPF 회색
피라미드형상의 유연한 케이블 그로밋, 다중범위,흑색, IP54
직경 3~26mm의 케이블을 장착할 수 있는 피라미드형상의 유연한 케이블 그로밋, 케이블 타이를 사용하여 고정 기능 향상. 높은 내화학성.
» KT-DPF 검정
피라미드형상의 유연한 케이블 그로밋, 다중범위, IP54 / UL Type 12
직경 4~28mm의 케이블을 장착할 수 있는 필링 방식 멤브레인 링을 포함한 유연한 케이블 그로밋
» KT-SC
피라미드형상의 유연한 케이블 그로밋, 다중범위, IP54 / UL Type 12
여러 직경의 케이블을 장착할 수 있는 유연한 케이블 그로밋
» KTMB
멀티 멤브레인 케이블 그로밋, IP54 / UL Type 12
다양한 직경의 표준 케이블을 장착할 수 있는 멀티 멤브레인 케이블 그로밋
» KT-DT
최대 IP54 / UL Type 12의 절개형 U자 케이블 엔트리 그로밋
커넥터가 있거나 없는 케이블용 절개형 U자 케이블 엔트리 그로밋(직경 범위 4 - 11mm). 도구 없이 조립.
» UT
최대 IP54 / UL Type 12의 절개형 U자 멤브레인 케이블 그로밋
UT-DT 멤브레인 케이블 그로밋은 조립되지 않은 일반 케이블을 배선하는 데 사용됩니다(직경 범위 1 - 11mm). 도구 없이 조립.
» UT-DT
KEL 183에 장착 가능한 다중범위 대형 케이블 그로밋, IP54 / UL Type 12
케이블 직경 최대 75mm까지 장착가능한 다중범위 대형 케이블 그로밋
» KTMB 183

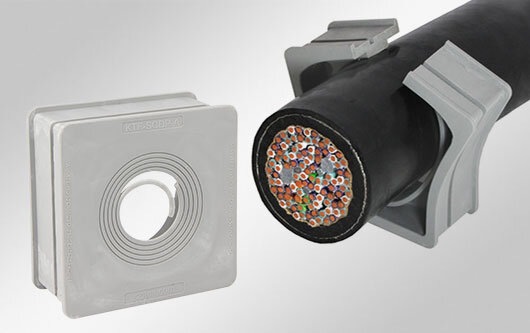

KEL-JUMBO에 장착 가능한 대형 케이블 그로밋, IP54 / UL Type 12
케이블 직경 최대 65mm의 케이블을 장착할 수 있는 대형 케이블 그로밋, KEL-JUMBO에 장착가능
» KTF | KTF-SCDP

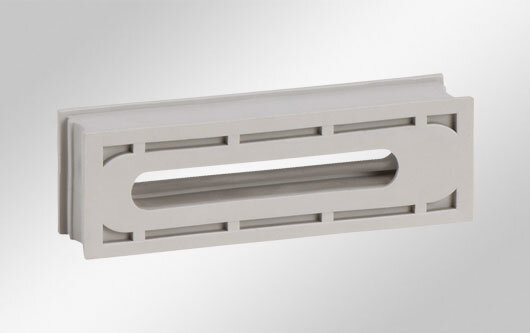

플랫 케이블용 케이블 그로밋, IP54
플랫 케이블용 케이블 그로밋, KEL-FL에 적용 가능
» FT
절개형 QUICK 케이블 그로밋, IP54
직경 1~15mm의 케이블을 장착할 수 있는 KEL-QUICK 케이블 엔트리 프레임과 QVT 케이블 그랜드용 절개형 케이블 그로밋
» QT
절개형 QUICK 다중범위 케이블 그로밋, IP54
직경 14~29mm의 케이블을 장착할 수 있는 KEL-QUICK 케이블 엔트리 프레임용 절개형 케이블 그로밋
» QTMB
QUICK 다중 멤브레인 케이블 그로밋, 회색, IP54 / UL Type 12
QT 그로밋을 기반으로 한 멀티 멤브레인 케이블 그로밋은 각각 다른 직경의 일반 케이블들 인입 시 사용
» QT-DT
컨넥터 체결된 케이블용 절개형 EMC 케이블 그로밋
직경 2-16mm 또는 13-33mm 케이블/실드에 장착 가능한 전도성 EMC 그로밋
» EMC-KT
식품산업용분리형 케이블 그로밋 / IP64 / IP65
케이블 직경 1-16mm와 16-35mm용 절개형 케이블 그로밋은 KEL-ER-BL 케이블 엔트리 프레임 에 적합
» KT-BL
식품산업용분리형 멀티 케이블 그로밋 / IP54
케이블 직경 1-8mm용 절개형 케이블 그로밋은 KEL-ER-BL 케이블 엔트리 프레임 에 적합
» KT-BL multi

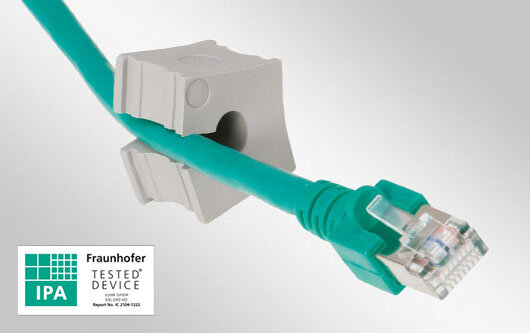

절개형 케이블 그로밋, IP66/IP68 / UL Type 12/4X*
케이블 직경 1-17mm와 16-35mm용 절개형 케이블 그로밋은 KEL CR 케이블 엔트리 프레임
» KT CR

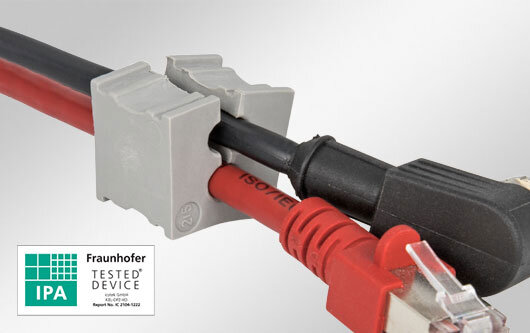

절개형 멀티 / 스페셜 케이블 그로밋, IP54 / UL Type 12
케이블 직경 1-8mm용 절개형 멀티 케이블 그로밋은 KEL CR 케이블 엔트리 프레임
» KT CR multi
케이블 그로밋용 플러그
사용하지 않는 KT 또는 QT 그로밋 구멍을 막을 수 있는 플러그
» ST
케이블 엔트리 플레이트용 플러그 / UL Type 12/4X*
KEL-DP, KEL-DPZ, KEL-DPU의 케이블이 제거된 구멍을 막을 수 있는 플러그, IP 등급을 유지 시켜 줌.
» ST-B
메트릭 스레드형 압력 보상기, IP68
메트릭 스레드형 압력 보상기는 최대 기밀상태 외함에 습기 방지용으로 사용(IP68)
» PCE
케이블 그로밋 서비스 박스
다양한 타입과 사이즈의 케이블 그로밋으로 구성, 유지 보수 시
» KT / QT ServiceBox
분리형 케이블 엔트리 시스템, IP54 - IP66
커넥터 타입 케이블용분리형 케이블 엔트리 시스템 (산업 표준 커넥터 타공규격의 ).
케이블 그랜드, IP54 - IP68
커넥터가 장착된 케이블용 분리형 케이블 엔트리 그랜드(타공치수 M16 - M80).
제품 구성도구
온라인 제품 구성하기를 통해 고객이 적용할 어플리케이션에 적합한 케이블 엔트리 시스템을 구성해 볼 수 있습니다.
그로밋 박스 구성하기
그로밋 서비스 박스를 개별적으로 구성할 수 있습니다. 당신의 케이블 엔트리에 적합한 그로밋을 항상 준비하십시오!
케이블 그로밋에 대해 알아야 할 모든 정보
커넥터가 장착된 케이블용 분리형 케이블 그로밋
분리형 케이블 그로밋은 이미 커넥터가 조립된 케이블을 분해 없이 삽입할 수 있도록 해줍니다. 이를 통해 설치 시간을 크게 단축할 수 있으며, 사전 조립된 케이블의 보증 또한 그대로 유지됩니다.
KEL/KVT용 분리형 케이블 그로밋:
KEL-QUICK/QVT용 분리형 케이블 그로밋:
커넥터가 없는 케이블용 유연한 멀티 레인지 케이블 그로밋
미조립 케이블용으로는 다양한 형태의 밀폐형(flexible closed type) 케이블 그로밋을 제공하며, 대부분 넓은 클램핑 범위를 지원합니다.
또한 높은 케이블 밀도를 구현할 수 있는 멀티 멤브레인(Multi-membrane) 타입도 다양한 사이즈로 제공됩니다.
KEL/KVT용 밀폐형 케이블 그로밋:
KEL-QUICK/QVT용 밀폐형 케이블 그로밋:
케이블 그로밋 설치 – 빠르고 간편하게
사전 조립된 케이블은 분리형 그로밋 안에 넣은 후, 케이블 엔트리 프레임의 해당 구획에 장착합니다. 그로밋은 프레임 내부에 안정적으로 고정되어 빠지지 않으며, 이후 커버를 베이스 프레임에 체결하면 압착되면서 완전히 밀폐됩니다.
미조립 케이블용 그로밋의 경우에는 케이블을 그로밋 안으로 그대로 통과시키면 됩니다.
프레임 조립 시에는 아래쪽 열(bottom row)의 그로밋은 평평한 면이 위를 향하도록, 위쪽 열(top row)의 그로밋은 평평한 면이 아래를 향하도록 설치해야 합니다. 그로밋은 항상 평평한 면끼리 맞닿도록 장착해야 합니다.
또한 이코텍 케이블 그로밋 사용 시에는 반드시 지정된 클램핑 범위 또는 그로밋 절단 가이드를 준수해야 합니다.
예시:
커넥터가 장착된 케이블, 케이블 직경 6 mm
적합한 KEL/KVT용 그로밋:
- KT 5 (5 - 6 mm, IP66/68, 케이블 고정)
- KT 6 (6 - 7 mm, IP66/68, 케이블 고정)
- KTMBS 4-7 (4 - 7 mm, IP54)
- KTMBS 6-9 (6 - 9 mm, IP54)
적합한 KEL-QUICK/QVT용 그로밋:
- QT 5 (5 - 6 mm, IP54)
- QT 6 (6 - 7 mm, IP54)
다양한 제품군, 높은 보호등급, 폭넓은 인증
많은 그로밋 제품은 EN 60529 기준의 IP66/IP68 또는 UL 50E 기준의 UL Type 4X* 인증을 획득하여, 먼지·습기·높은 기계적 스트레스 환경에서도 안정적으로 사용할 수 있습니다.
KT 시리즈 케이블 그로밋은 높은 접촉 압력 덕분에 EN 62444 기준의 우수한 스트레인 릴리프 성능도 제공합니다.
또 다른 장점은 뛰어난 케이블 구성 유연성입니다.
멀티 케이블 그로밋을 사용하면 좁은 공간에서도 여러 케이블을 효율적으로 배선할 수 있어, 기계 및 시스템의 컴팩트한 설계에 기여합니다.
또한 EMC 전용 케이블 그로밋은 안정적인 차폐 성능을 제공하여 민감한 전기 부품을 전자기 간섭으로부터 보호합니다.
이코텍은 일반 산업용뿐 아니라 철도 산업, 클린룸, 식품·제약 산업과 같은 위생 중요 환경을 위한 특수 케이블 그로밋도 개발하고 있습니다.
UL94-V0 난연 등급, IP 보호등급, UL Type Rating, UL Recognized, DNV, RINA, 유럽 철도 규격 EN 45545-2, EN 61373 기준의 진동 저항, ECOLAB 세정제 내성, UV 저항성 등 다양한 시험과 인증을 통해 제품 성능이 검증되었습니다. 관련 인증서는 요청 시 제공 가능합니다.
*실내 전용 4X
